Wejście sterujące open, stop, close brak możliwości podłączenia radia zewnętrzne

Witam, mam problem z centralą kl-50-306 bramy wjazdowej.
Problem polega na braku wejscia które odpowiada za trzy funkcje open-stop-close. Chcę założyć zewnętrzne inne radio. Miałem pomysł aby zamienić same odbiorniki ten z nowego radia za oryginalny w płycie aby nowe piloty działały na centrali. Lecz wciąż działa tylko stary pilot a nowy z nowego radia nie chce sie zakodowac. Mam pomysł aby wykorzystać jakieś bramki logiczne aby układ działał w ten sposób- ma trzy wyprowadzenia czyli wyjścia i jedno wejście. Na wejściu podaje impuls stanu 0 na pierwszym wyjściu pojawia się 0 na reszcie nic. Podaje kolejny impuls stanu 0 na drugim wyjściu pojawia się 0 na reszcie nic. No i trzeci impuls stanu 0 i na trzecim wyjściu pojawia się 0 a na reszcie nic. Liczę na waszą pomoc pozdrawiam. Do centrali są instrukcje ale nic nie jest wspomniane o tym.

MarrokerFC napisał:

kl-50-306

Wstaw zdjęcie płyty i zacisków, ew.jakiś schemat jeśli posiadasz bo Google milczy.
Co to za oryginalne radio, co to za "nowe" radio? Modele bo takie opisy nic nie znaczą.

https://allegro.pl/oferta/zdalne-sterowanie-2...GJpu1DpX7xd1yYOZvQBUaVtRxH8F4HPsaAg-lEALw_wcB
Nowe radio tego typu.

Moderowany przez Madrik:

3.1.18. Nie wysyłaj linków, które po pewnym czasie przestaną być aktywne. To spowoduje, że dyskusja straci jakikolwiek sens.

Tutaj prosze centrala.

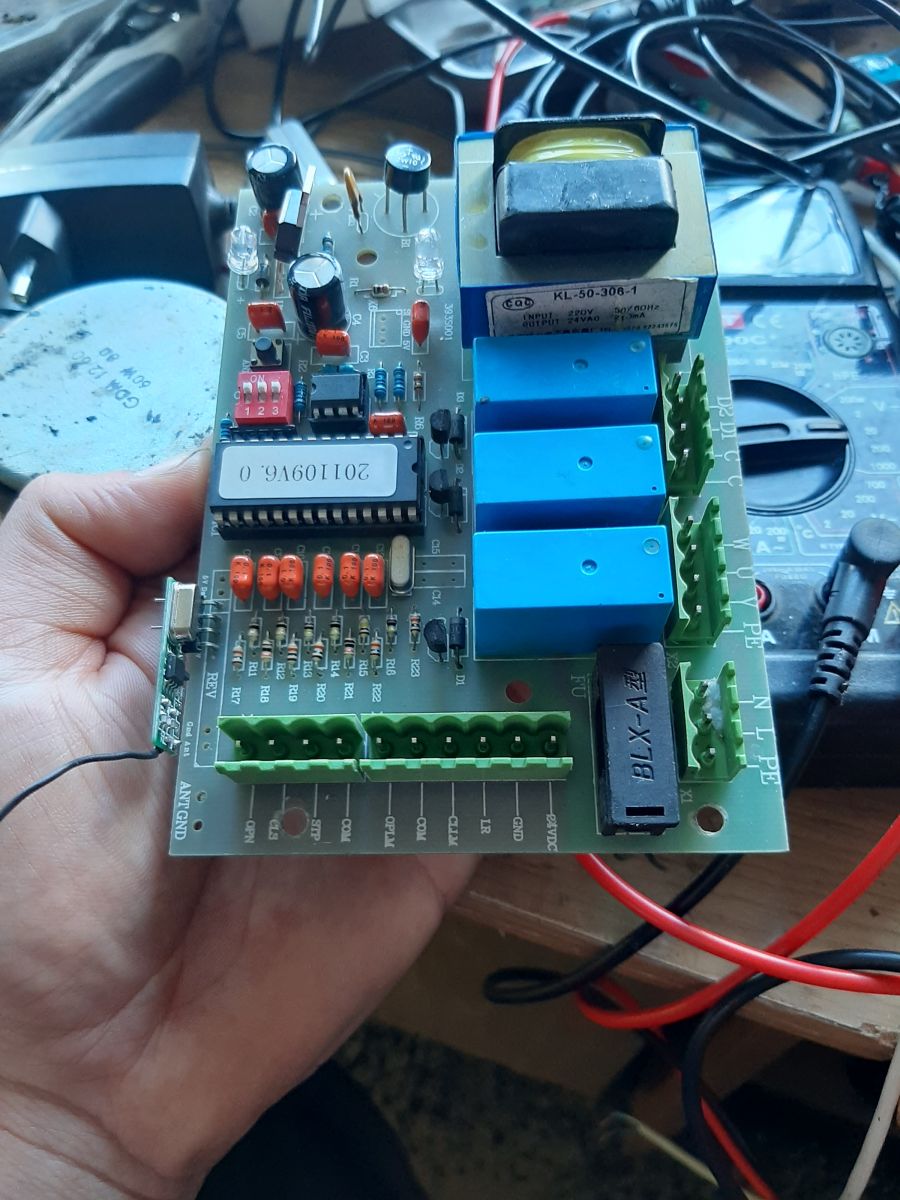

Jak widać typowe wejścia.

Nie wiem jaka jest zasada działania podawania sygnału z oryginalnego radyjka bo mozna byłoby to wykorzystać.
Dodam że w nowym radiu mogę korzystać tylko z jednego przekaźnika czyli mam do dyspozycji NO i NC

Co to za "nowe" radio?
Zwarcie na krótko styków GND i OPN co powoduje?

To co powinno tylko otwarcie.
Nowe radio jakiś chinczyk ale spelnia swoje glowne zadanie.
Zazwyczaj spotykam się z uniwersalnym połączeniem. Klientowi zależy na tym aby każde naciśnięcie na pilocie działało jak wcześniej czyli otwarcie stop zamkniecie. Przy ciągłym zwarciu np. Open do masy przy załączeniu juz krańcowki napęd staje i zaczyna szarpać.
Także w zaden sposob nie ma jak tego wykonać bez dodatkowego układu.

Czy to jest TAKIE?

Tutaj dokonałem próby zamieniania samych odbiorników.

Co jest pomiędzy OPN i STP bo nie mogę rozczytać i czy z tym próbowałeś?

Pomiędzy jest Cls czyli zamkniecie

Dodano po 1 [minuty]:

Freddy napisał:

Czy to jest TAKIE?

Właśnie to tego typu centrala

Dodano po 1 [minuty]:

W razie nie porozumienia starym radiem nazywam to zintegrowane w centrali

Trochę lepsze zdjęcia i opisy są TUTAJ i dodatkowo filmik. Sterownik ma symbol PY600ACN.

Wszystko widzialem lecz nic o zewnętrznym dodatkowym radiu

Radio podłączasz zamiast przycisku ściennego, trzeba tylko zlokalizować jego zaciski.
Przydałby się także opis DIP-switchy.

Tylko przycisk ścienny ma 3 wyprowadzenia dla stopu otwarcia i zamknięcia. Ja musze te wszystkie funkcje zastosować w jednym styku.

Dodano po 1 [minuty]:

Opis dip to 1 on czas automatycznego zamknięcia 15s dip 2 25 dip 3 45

Przecież według filmiku ta funkcja jest w pilocie.
W jakim celu potrzebujesz nowe radio?

Ponieważ klient dokupił nowe radio I komplet pilotow aby brama garażowa współpracowała z wjazdową. Logiczne ze nie tworzył bym postu gdyby to było takie banalne

Może to być niewykonalne, bo piloty mogą mieć inne systemy kodowania lub inne częstotliwości pracy.

To juz Wiem bo zmiana odbiornika z nowego radia nic nie dała. Dlatego chce wykonac układ na bramkach który ma działać jak pisałem w temacie. Tylko nie jestem dobry w tym i szukam pomocy.

Jaki to układ IC2?

Dokładnie. Ale pomysłu nie mam

Jeśli masz więcej oryginalnych pilotów lub możliwość ich kupna - użyj jedną sztukę (po podpięciu kabelkami jego mikrowłacznika do wyjścia nowego radia) jako element wykonawczy oryginalnego radia. Ominiesz wtedy wszystkie wady kombinacj z dwuwejściową logiką (np brak prostej możliwości zatrzymania bramy w trakcie ruchu, i dla pełnej kontroli nad bramą dodatkowa logika musiałaby mieć dodatkowe czujniki stanu bramy - czy jedzie lub czy stoi na którymś końcu) ale stracisz jednego pilota.

MarrokerFC napisał:

Dokładnie. Ale pomysłu nie mam

??
Podaj symbol tego układu.

1, 2, Warning lights,
3, 4, 5, 6, 7, Motor running capacitance 8, 9, 10, 11 Power grounding12 Output 24 VDC 13 GND photoelectric switch 14 15, 16, 17 18, 19, 20, 21 Key limit switch

Functional description
A, ac motor control board
B, shut down the infrared protection (normally closed)
C, single key cycle/three functions (dial the code 1)
D, automatic shutdown set (dial the code 2, 3)
E, through the toggle switch (SW1) adjustment can change the direction of the motor running - ten podpunkt nie dotyczy Twojej centrali

Dial the code switch
1 OFF a single button ON three buttons
2 ON 3 ON automatic shutdown
2 ON 3 OFF for 15 seconds
2 OFF 3 ON 30 seconds
3 OFF 3 OFF 45 seconds3

The chip program
V6.0Rolling code menu and normally closed limit
V6.0 MRolling code menu and normally open limit
V6.0 XPioneer code menu and normally closed limit
V6.0 XTThree key pioneer code, normally closed limit
V6.0 AMLearning code menu and normally open limit
V6.0 AMTThree key learning code, normally open limit

I tyle ... Przestawienie DIP 1 i impuls z radia pomiędzy com a cls powinien zadziałać
A jeżeli nie to:

kotbury napisał:

Jeśli masz więcej oryginalnych pilotów lub możliwość ich kupna - użyj jedną sztukę (po podpięciu kabelkami jego mikrowłacznika do wyjścia nowego radia) jako element wykonawczy oryginalnego radia. Ominiesz wtedy wszystkie wady kombinacj z dwuwejściową logiką (np brak prostej możliwości zatrzymania bramy w trakcie ruchu, i dla pełnej kontroli nad bramą dodatkowa logika musiałaby mieć dodatkowe czujniki stanu bramy - czy jedzie lub czy stoi na którymś końcu) ale stracisz jednego pilota.

Próbowałem tego, sygnały się zakłócają I nic nie reaguje

Nie da się tego podłączyć pod przycisk "zewnętrzny"?

Marek J. napisał:

1, 2, Warning lights,
3, 4, 5, 6, 7, Motor running capacitance 8, 9, 10, 11 Power grounding12 Output 24 VDC 13 GND photoelectric switch 14 15, 16, 17 18, 19, 20, 21 Key limit switch

Functional description
A, ac motor control board
B, shut down the infrared protection (normally closed)
C, single key cycle/three functions (dial the code 1)
D, automatic shutdown set (dial the code 2, 3)
E, through the toggle switch (SW1) adjustment can change the direction of the motor running - ten podpunkt nie dotyczy Twojej centrali

Dial the code switch
1 OFF a single button ON three buttons
2 ON 3 ON automatic shutdown
2 ON 3 OFF for 15 seconds
2 OFF 3 ON 30 seconds
3 OFF 3 OFF 45 seconds3

The chip program
V6.0Rolling code menu and normally closed limit
V6.0 MRolling code menu and normally open limit
V6.0 XPioneer code menu and normally closed limit
V6.0 XTThree key pioneer code, normally closed limit
V6.0 AMLearning code menu and normally open limit
V6.0 AMTThree key learning code, normally open limit

I tyle ... Przestawienie DIP 1 i impuls z radia pomiędzy com a cls powinien zadziałać
A jeżeli nie to:

Dzięki udało się. Zdrowia życzę i zamykam temat.
