Układ z potencjometrem, silniczkiem 9V, diodą LED i rezystorem: Czy zadziała poprawnie?

lyua1234 01 Sie 2022 10:47 801 14

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz | Nowy temat

#1 20124824 01 Sie 2022 10:47

lyua1234 lyua1234

Poziom 3

Posty: 6
Autor tematu

Post #1
20124824 01 Sie 2022 10:47

Dzień dobry,

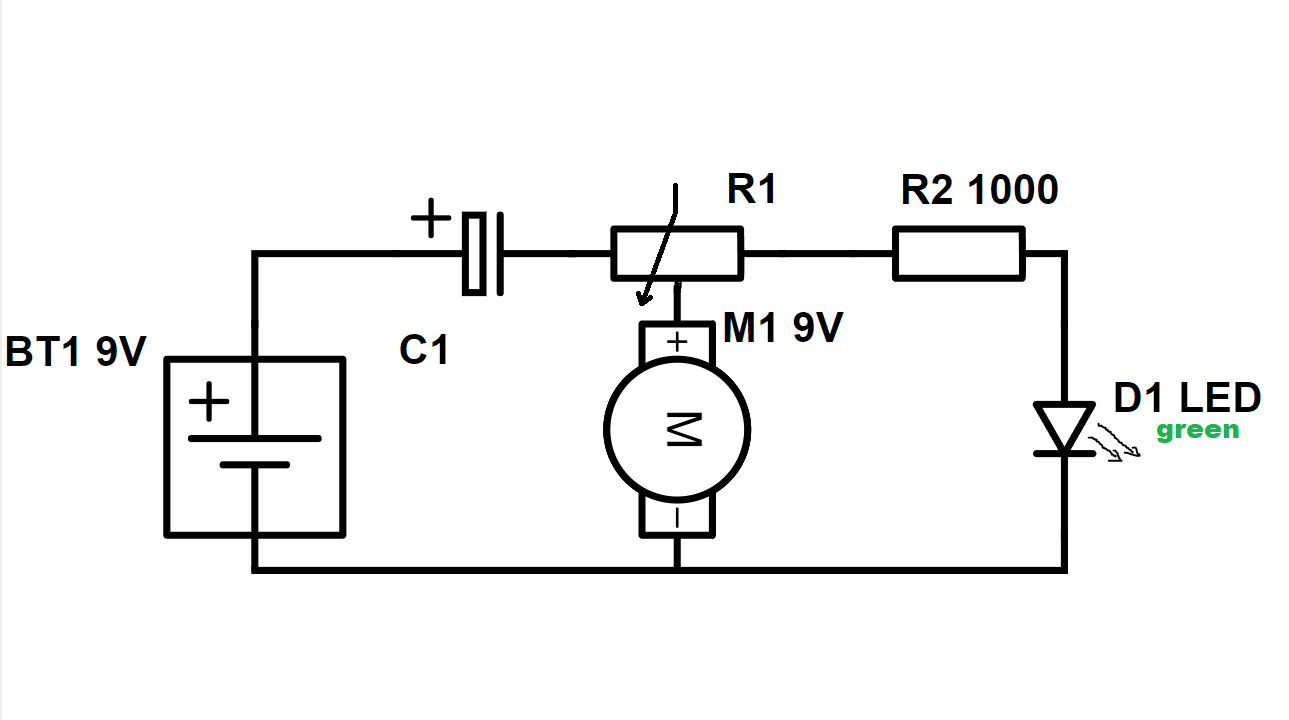

załączyłem poniżej pewien schemat, który samodzielnie stworzyłem i nie wiem, czy jest on poprawnie zrobiony. Mam silniczek i baterię 9V - chcę stworzyć najprostszy układ, w którym potencjometr będzie regulował prędkość obrotów silniczka. Dodatkowo chcę dołożyć rezystor oraz zieloną diodę LED pokazyjącą, z jaką mocą pracuje silnik (jasność diody). Nie wiem, czy taki układ zadziała prawidłowo. Czy dioda nie zabierze napięcia silniczkowi, który nie będzie pracował z najwyższą mocą? Tutaj, jeśli wersja z diodą nie zadziała, proszę również o odpowiedź - czy wersja z samym silniczkiem bez diody zadziała?
Z góry dziękuję.
REKLAMA
#2 20124836 01 Sie 2022 10:55

mipix mipix

Poziom 38

Posty: 4067

Pomógł: 495

Ocena: 1478
Pomocny post? (0)

Post #2
20124836 01 Sie 2022 10:55

Szeregowy kondensator C1 dla napięcia stałego stanowi przerwę. Silniczek może drgnąć po podaniu napięcia, następnie stanie, po naładowaniu kondensatora.

Promuję tematy:
30.03.2024 Krups EA8901 Evidence - woda w kotle, para w środku, sucha kawa w ociekaczu
17.02.2024 Mikroskop elektroniczny DM9 Pro - krótki test
16.01.2024 Akumulator AA Li-Ion ładowany z USB-C
14.10.2023 Regeneracja i przeróbka akumulatora do odkurzacza Xiaomi G10
02.09.2019 Skoda Octavia II - Parktronic nie działa po nocy - Moduł PDC (1Z0919283B)
#3 20124838 01 Sie 2022 11:01

korystor korystor

Poziom 19

Posty: 372

Pomógł: 35

Ocena: 102
Pomocny post? (0)

Post #3
20124838 01 Sie 2022 11:01

lyua1234 napisał:
samym silniczkiem bez diody zadziała?

Ze schematu tego nie wynika ale silniczek musiał by mieć pobór na tyle mały aby potencjometr wytrzymał lub potencjometr na tyle duży aby wytrzymał obciążenie silnika. Kondensator w tym miejscu nie wiem do czego miałby służyć.
REKLAMA
#4 20125054 01 Sie 2022 13:51

HD-VIDEO HD-VIDEO

Poziom 43

Posty: 8023

Pomógł: 1262

Ocena: 1874
Pomocny post? (0)

Post #4
20125054 01 Sie 2022 13:51

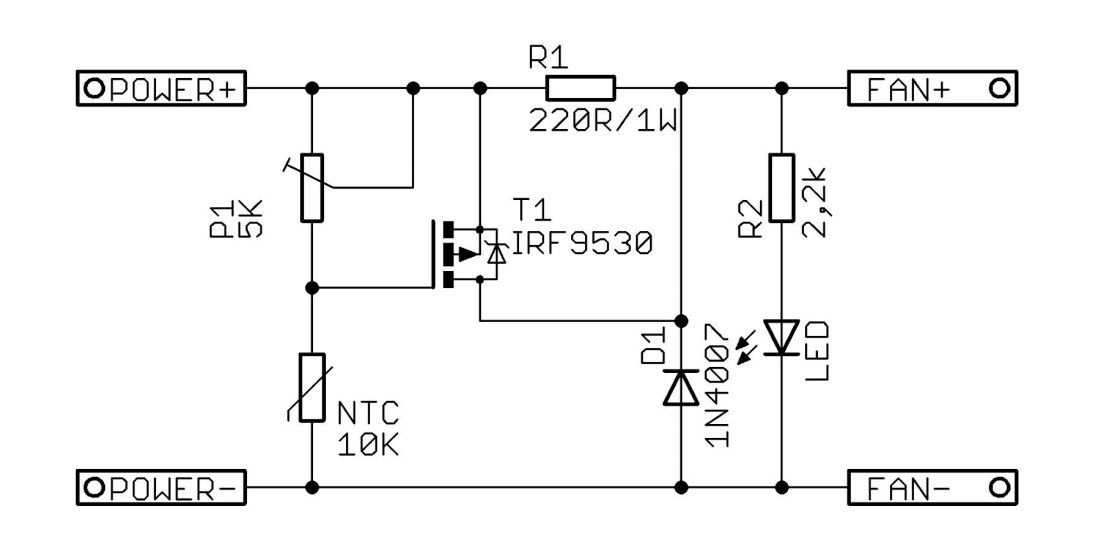

Zamiast termistora NTC (w oryginalnym schemacie czym wyższa temperatura tym większe obroty) - potencjometr o takiej samej wartości.
#5 20125946 01 Sie 2022 23:16

Mateusz_konstruktor Mateusz_konstruktor

Poziom 37

Posty: 4256

Pomógł: 270

Ocena: 1106
Pomocny post? (0)

Post #5
20125946 01 Sie 2022 23:16

1. Kondensator C1 to jakaś pomyłka, do możliwości zadziałania układu trzeba go usunąć.
2. Taka regulacja samym potencjometrem to coś teoretyczno-książkowego, ze względu na zbyt małe możliwości standardowych modeli potencjometrów. Najłatwiej będzie utworzyć układ regulacji poprzez dodanie tranzystora wykonawczego typu MOSFET.

Zapraszam do oceniania moich artykułów linkowanych poniżej.

Cacko z wyglądu, a jak jest w środku? Cz. 2. Latarka przegubowa ze sklepu typu dyskont
Zasilacz wtyczkowy Unitra Zatra ZS 0,15/9/2 wersja z płytką TORAL i tranzystorem pnp, wnętrze i opis
#6 20126108 02 Sie 2022 07:45

_jta_ _jta_

Specjalista elektronik

Posty: 48995

Pomógł: 3209

Ocena: 4237
Pomocny post? (0)

Post #6
20126108 02 Sie 2022 07:45

Wadą takich prostych regulacji jest to, że ograniczają nie napięcie, a prąd silnika - a przez to prawie nie zmieniają obrotów, a tylko zmniejszają siłę.

Kiedyś były takie scalone regulatory 3-pinowe, podłączało się silnik, opornik, potencjometr, i to już działało - np. TDA1151 (jest opis na EleNota.PL).

W starych magnetofonach kasetowych (MK122, MK125 - schemat drugiego jest na forum) był regulator (stabilizujący obroty) na 2 tranzystorach.

Promuję tematy:
24.11.2004 Ładowarka akumulatorków z płynną regulacją - LM 317
23.02.2003 Prostownik do ładowania akumulatorów (auto)
#7 20126188 02 Sie 2022 09:19

MocnyAmper MocnyAmper

Poziom 25

Posty: 1385

Pomógł: 87

Ocena: 282
Pomocny post? (0)

Post #7
20126188 02 Sie 2022 09:19

Możesz zainteresować się gotowym kitem np AVT1444 albo innym, wystarczy wpisać "regulator obrotów silnika dc".

Promuję tematy:
22.12.2025 [uniFX] Coś a-la RMX1000 dla początkujących
11.04.2024 [Sprzedam] Oryginalny efektor Behringer DJX700/750/900
21.07.2022 [CFX] Behringer DJX700 CustomFX - programowalny efektor do Twojego miksera
14.01.2022 [RFX] RotaryFX - drugie (bardziej muzyczne) życie dysku HDD
#8 20126238 02 Sie 2022 10:02

78db78 78db78

Poziom 43

Posty: 10610

Pomógł: 1803

Ocena: 3254
Pomocny post? (0)

Post #8
20126238 02 Sie 2022 10:02

LM 317 regulator napięcia zasilania i będzie działało.

Mam na sprzedaż:
22.11.2024 Końcówki wtryskiwacza 0 433 220 060-019 Bosch Germany
04.11.2024 Czujnik kontrastu nowy.
#9 20126458 02 Sie 2022 12:30

Preskaler Preskaler

Poziom 40

Posty: 6427

Pomógł: 492

Ocena: 1051
Pomocny post? (0)

Post #9
20126458 02 Sie 2022 12:30

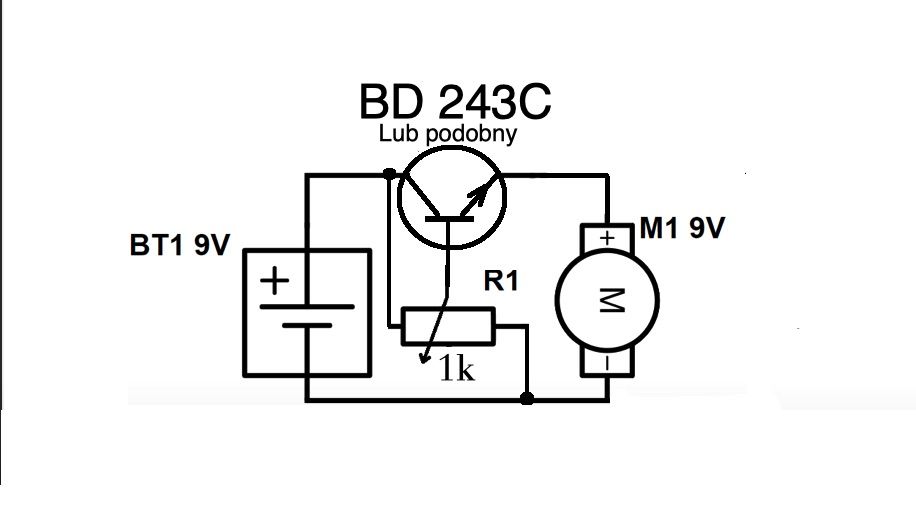

Najprostszym sposobem regulacji obrotów tego silniczka jest użycie takiego układu:
