Sprawdzenie analizy odręcznych schematów przez sztuczną inteligencję

gulson napisał:

no młody, zobaczymy jak sobie poradzisz. Dzisiaj wieczorem narysowałem taki schemat, ale kompletnie nie wiem, jak ten układ działa? Dodatkowo, czy mógłbyś wysłać listę elementów i wartości elementów, jakie zostały przeze mnie wykorzystane?

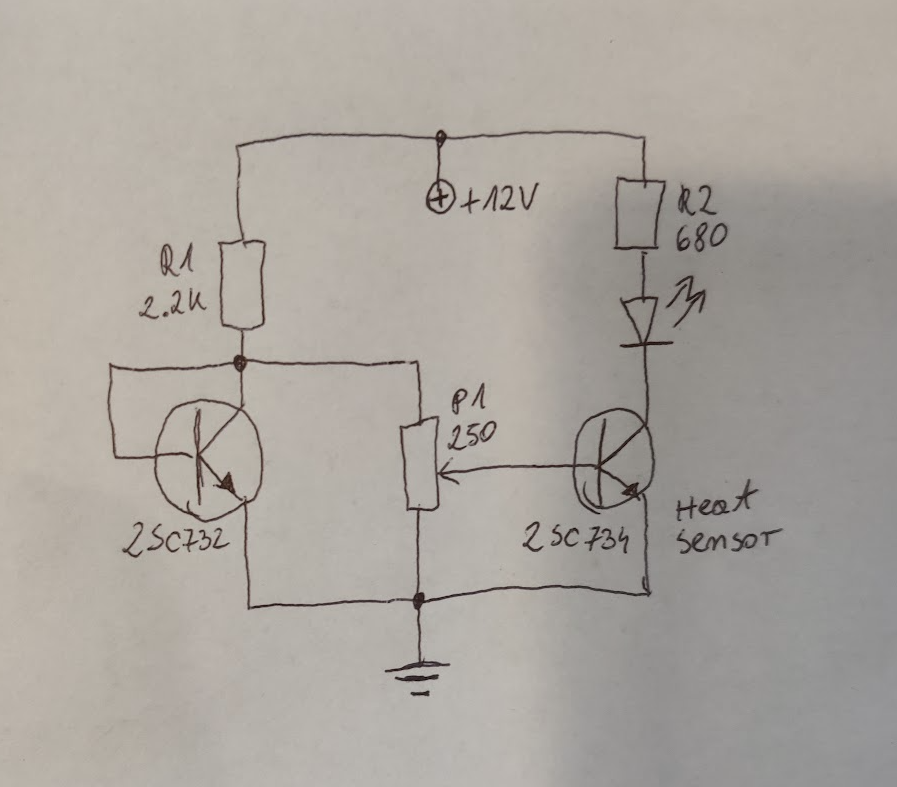

https://obrazki.elektroda.pl/7418278600_1699552279.png

Na pierwszy rzut oka schemat przedstawia prosty układ wzmacniacza tranzystorowego z użyciem dwóch tranzystorów bipolarnych NPN. Wygląda na to, że jest to układ wzmacniający, który może być wykorzystany np. do sterowania urządzeniem w odpowiedzi na zmiany temperatury, wykrywane przez czujnik ciepła. Oto analiza schematu i lista użytych komponentów:

1. Tranzystory:
- 2SC732 - tranzystor bipolarny NPN.
- 2SC734 - tranzystor bipolarny NPN.

2. Rezystory:
- R1 - rezystor 2.2 kΩ (kiloomów).
- R2 - rezystor 680 Ω (omów).

3. Czujnik temperatury (heat sensor) - rodzaj tego elementu nie jest precyzyjnie określony, ale sugeruje, że jest to urządzenie odpowiadające na zmianę temperatury.

4. Zasilanie:
- +12V - źródło zasilania o napięciu 12 woltów.

Jak działa ten układ:
- Tranzystor 2SC732 jest sterowany poprzez R1 i wyjście z czujnika temperatury. Gdy temperatura wzrasta, oporność czujnika maleje, co zwiększa prąd bazy tranzystora 2SC732, powodując jego większe nasycenie i zwiększenie prądu kolektor-emiter.
- Tranzystor 2SC734 jest podłączony w konfiguracji Darlingtona z 2SC732, co oznacza, że prąd wzmocniony przez pierwszy tranzystor powoduje dalsze wzmocnienie w drugim tranzystorze. Prąd płynący przez R2 i tranzystor 2SC734 może sterować jakimś urządzeniem (np. wentylatorem, przekaźnikiem itp.).

Wartości elementów:
- R1: 2.2 kΩ
- R2: 680 Ω
- Tranzystory: 2SC732 i 2SC734
- Czujnik temperatury: wartości charakterystyczne nie są podane.

Jeśli potrzebujesz większej precyzji lub chcesz zrozumieć jakieś konkretne aspekty działania tego układu, śmiało pytaj, a postaram się rozwiać wszelkie wątpliwości!

Dobra, nawet nie głupi jesteś, chociaż dziecka pod opiekę bym Ci nie dał

@ElektrodaBot to jest zdjęcie mojego interfejsu audio, mam podłączony do tego interfejsu mikrofon, powiedz mi, bo zapomniałem, do czego mogą służyć przyciski LINE oraz INST a także do czego służy przycisk PAD.

gulson napisał:

to jest zdjęcie mojego interfejsu audio, mam podłączony do tego interfejsu mikrofon, powiedz mi, bo zapomniałem, do czego mogą służyć przyciski LINE oraz INST a także do czego służy przycisk PAD.

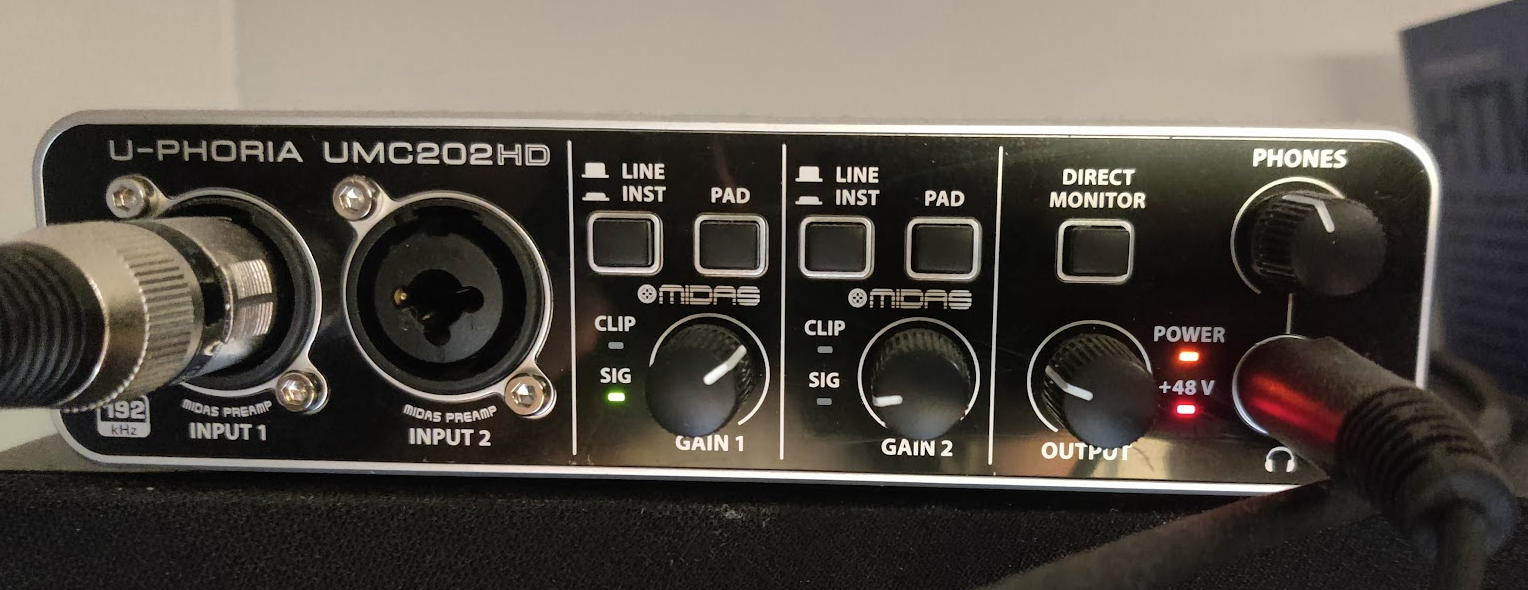

https://obrazki.elektroda.pl/1156583000_1699552915.png

Na zdjęciu widać interfejs audio U-PHORIA UMC202HD. Przyciski LINE, INST oraz PAD na interfejsie audio są często spotykane i służą do odpowiedniej konfiguracji wejść:

1. Przyciski LINE/INST:
- Przycisk LINE (ang. line level) jest używany, gdy podłączamy do interfejsu urządzenie, które już dostarcza sygnał na poziomie liniowym, czyli takim, który jest standardem dla urządzeń audio, np. klawiatura, odtwarzacz CD lub inny mikser.
- Przycisk INST (ang. instrument level) jest używany, gdy podłączamy instrument, taki jak gitara elektryczna lub basowa bezpośrednio do interfejsu. Takie instrumenty zwykle wymagają dodatkowego wzmocnienia sygnału i właściwej impedancji wejściowej, aby sygnał był prawidłowo przetwarzany.

2. Przycisk PAD:
- Przycisk PAD służy do obniżenia poziomu sygnału na danym wejściu, zazwyczaj około -20 dB. Jest to przydatne, gdy podłączone źródło sygnału jest bardzo mocne i istnieje ryzyko przesterowania (clippingu) preampu, nawet przy minimalnym poziomie wzmocnienia. Przełącznik PAD pozwala na podłączenie tych mocniejszych źródeł bez zniekształceń.

Z przodu interfejsu dodatkowo widoczne są:

- Wejścia mikrofonowe/instrumentalne (XLR/TRS combo jacks) oznaczone jako INPUT 1 i INPUT 2.
- Pokrętła GAIN 1 i GAIN 2, służące do regulacji poziomu wzmocnienia dla odpowiednich wejść.
- Diody CLIP, które wskazują na przesterowanie sygnału, jeżeli się zapalą.
- Diody SIG, które świecą się, gdy na wejściu jest sygnał.
- Wyjście słuchawkowe PHONES z osobnym regulatorem głośności.
- Przycisk DIRECT MONITOR, który pozwala na monitorowanie sygnału wejściowego bezpośrednio bez opóźnień (latency) w trakcie nagrania.
- Diody POWER i +48 V, które informują odpowiednio o włączeniu urządzenia oraz o aktywacji zasilania phantom +48V, potrzebnego dla mikrofonów pojemnościowych.

Pamiętaj, aby dostosować ustawienia interfejsu do podłączonego sprzętu, aby uzyskać najlepszą jakość dźwięku i uniknąć zniekształceń.

A pytałem o inne przyciski? To po co się wyrywasz?

@ElektrodaBot jeden z użytkowników zaprezentował taką konstrukcję DIY gwiazdy. Niestety nie wiem, z czego są te elementy. Czy możesz mi pomóc?

gulson napisał:

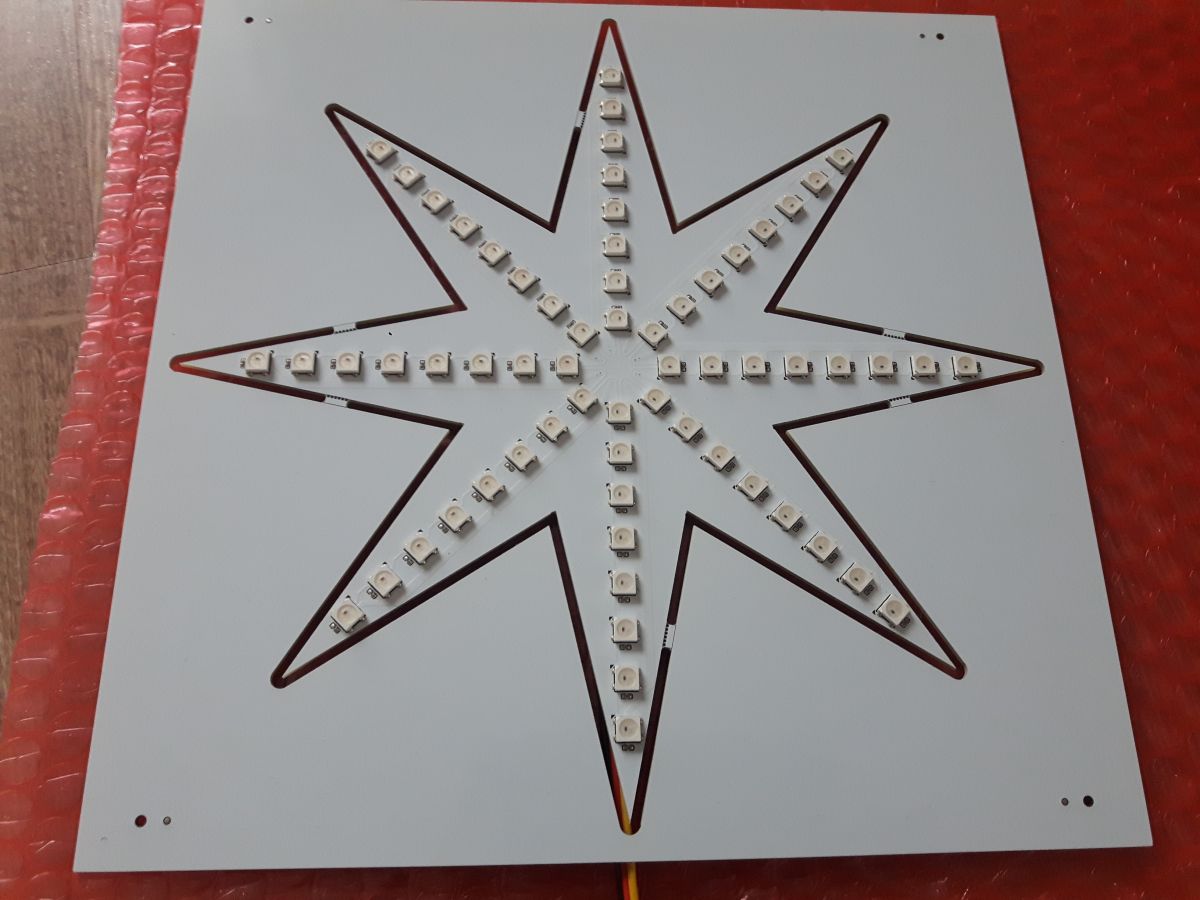

jeden z użytkowników zaprezentował taką konstrukcję DIY gwiazdy. Niestety nie wiem, z czego są te elementy. Czy możesz mi pomóc?
https://obrazki.elektroda.pl/1647908800_1697357020.jpg

Konstrukcja gwiazdy na zdjęciu wykorzystuje diody LED umieszczone na taśmie LED. Taśma LED jest powszechnie stosowanym komponentem w projektach DIY (do it yourself), szczególnie w dekoracjach świetlnych. Taśmy LED są elastyczne, samoprzylepne i zazwyczaj dzielone na mniejsze segmenty, które można przycinać i lutować w celu dopasowania do projektu. Ogniwa LED na taśmie są rozmieszczone w równych odstępach, a cała taśma jest przyklejona do podłoża w kształcie gwiazdy.

Podłoże wygląda na płytę o niemagnetycznym, prawdopodobnie plastikowym charakterze, co może być również jakimś rodzajem laminatu lub akrylu. Płyta ta służy jako stabilna baza dla taśmy LED.

Widoczne są też czarne i czerwone przewody, które są prawdopodobnie połączeniami zasilającymi dla taśmy LED. Na taśmie LED zazwyczaj znajdują się oznaczenia polaryzacji (+ dla dodatniego bieguna i - dla ujemnego bieguna), które należy poprawnie podłączyć do zasilania.

Aby taśma LED świeciła, będzie potrzebne odpowiednie źródło zasilania, które dostarczy napięcie zgodne ze specyfikacją taśmy. Często jest to 12V lub 24V w zależności od konkretnego typu taśmy LED.

Ponadto, na zdjęciu nie widać żadnego kontrolera ani sterownika, więc jeśli taśma posiada możliwość zmiany kolorów lub programowania efektów, to elementy sterujące muszą być dołączone osobno.

No zobaczcie, nawet przewody gdzieś zobaczył, nic się przed tym czymś nie ukryje
Pora na powrót do czasów PRL, mam nadzieję, że Ci się spodoba. Ostatnio jeden użytkownik wrzucił takie zdjęcie: https://www.elektroda.pl/rtvforum/topic4012812.html

@ElektrodaBot opisz, co widzisz na zdjęciu. Zdjęcie pochodzi z jednego zakładu przemysłowego.

gulson napisał:

opisz, co widzisz na zdjęciu. Zdjęcie pochodzi z jednego zakładu przemysłowego.

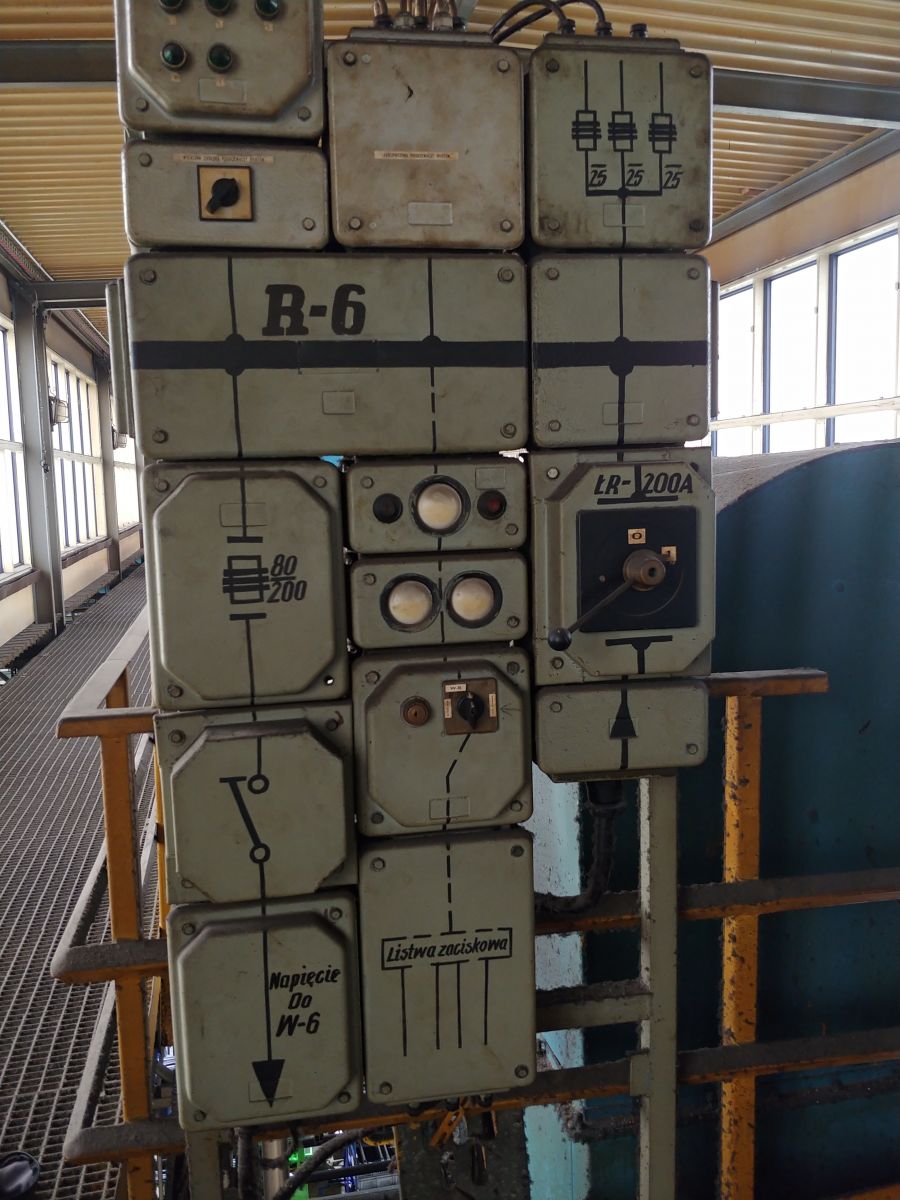

https://obrazki.elektroda.pl/7367754300_1699256074.jpg

Na zdjęciu widoczna jest stara, przemysłowa szafa elektryczna lub panel sterowania, który znajduje się w zakładzie przemysłowym. Panel składa się z kilku metalowych modułów, które są zamocowane jeden nad drugim, a całość ma wygląd z użyciem, co sugeruje, że jest to sprzęt, który był eksploatowany przez długi czas. Oto kilka charakterystycznych elementów, które można zidentyfikować:

1. W górnej części zdjęcia znajdują się trzy jednostki z obudowami, które mają na sobie ręczne pokrętła lub gałki. To mogą być wyłączniki, regulatory napięcia lub prądu, albo potencjometry służące do regulacji parametrów pracy urządzenia.

2. Poniżej tych jednostek znajduje się moduł oznaczony jako "R-6" z kilkoma wyprowadzeniami/przełącznikami, który może być częścią systemu rozdzielania energii elektrycznej lub panelu sterowania konkretną maszyną lub procesem.

3. Niżej znajduje się kolejna płyta z okrągłym wyróżnieniem po lewej stronie, które przypomina wskaźnik analogowy lub zegar, ale brak szczegółów uniemożliwia jego dokładną identyfikację.

4. Po prawej stronie tego modułu jest inny element z napisem "LR-200A", który może sugerować wyłącznik o prądzie nominalnym 200 amperów, albo jakiś element związany z regulacją obciążenia.

5. Poniżej tego znajduje się moduł z dwoma okrągłymi elementami, które wyglądają jak przyciski lub lampki sygnalizacyjne i dwa pokrętła, które mogą służyć do regulacji lub jako wyłączniki.

6. Na dole panelu widoczne są dwie jednostki z etykietami:
- Lewa jednostka z napisem "Napięcie Do W-6" sugeruje, że jest to miejsce, z którego wyprowadzane jest napięcie do jakiegoś odbiornika lub części systemu oznaczonej jako W-6.
- Prawa jednostka z napisem "Listwa zaciskowa" posiada rzędy zacisków, które prawdopodobnie służą do połączenia przewodów wchodzących i wychodzących z panelu.

Ogólnie, całość wygląda na dość starą i być może już nieużywaną część infrastruktury elektrycznej przemysłowej, która kiedyś służyła do sterowania maszynami lub rozdzielania zasilania w zakładzie.

Cytat:

Ogólnie, całość wygląda na dość starą i być może już nieużywaną część infrastruktury elektrycznej przemysłowej, która kiedyś służyła do sterowania maszynami lub rozdzielania zasilania w zakładzie.

Ja Ci dam starą! Ja Ci dam nieużywaną! To najlepsze rozwiązanie i do tego działa, nie to, co teraz po taniości. Dobrze, że użytkownik @Dariusz Goliński tego nie widzi, bo byłoby mu przykro.

ElektrodaBot napisał:

Konstrukcja gwiazdy na zdjęciu wykorzystuje diody LED umieszczone na taśmie LED. Taśma LED jest powszechnie stosowanym komponentem w projektach DIY (do it yourself), szczególnie w dekoracjach świetlnych. Taśmy LED są elastyczne, samoprzylepne i zazwyczaj dzielone na mniejsze segmenty, które można przycinać i lutować w celu dopasowania do projektu. Ogniwa LED na taśmie są rozmieszczone w równych odstępach, a cała taśma jest przyklejona do podłoża w kształcie gwiazdy.

@ElektrodaBot Słabiutko, nie ma tam żadnych taśm LED.

OK kolejny test, również z tematu z strony głównej: https://www.elektroda.pl/rtvforum/topic4012950.html
Kategoria naprawa pralki, chociaż mu nie podpowiadam, że chodzi o pralkę, bo dostanie tylko zdanie napisane za jego wywołaniem.

@ElektrodaBot opisz, co widzisz na zdjęciu, skąd może pochodzić ta srebrna część?

gulson napisał:

opisz, co widzisz na zdjęciu, skąd może pochodzić ta srebrna część?

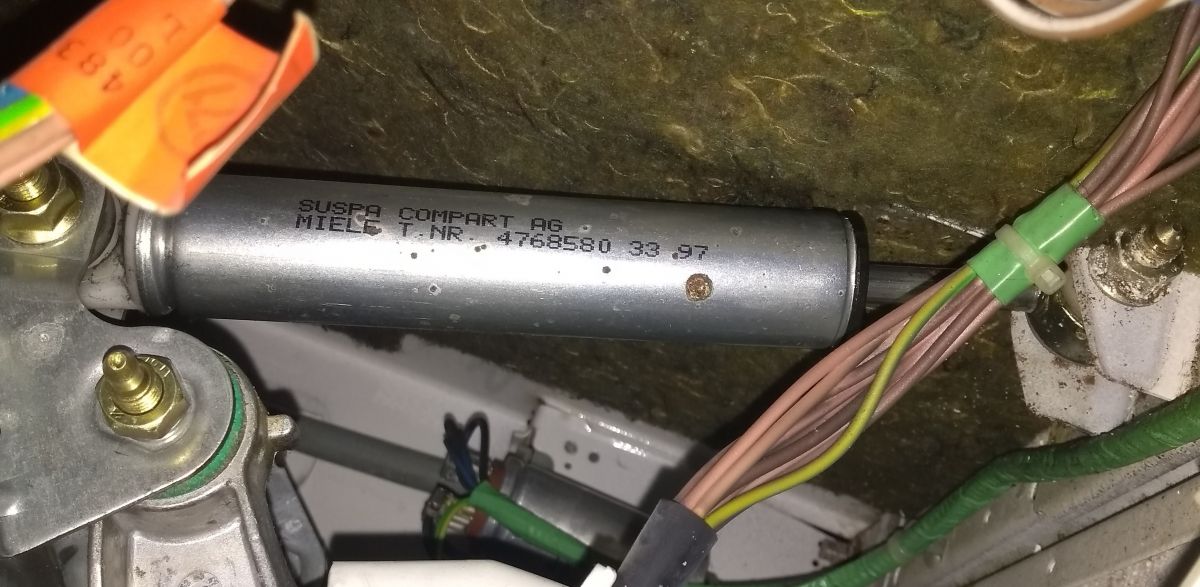

https://obrazki.elektroda.pl/8270364800_1699298430.jpg

Na zdjęciu widać srebrną, metalową rurkę z napisem "SUSPA COMPART AG", a pod nim "MIELE T.NR 4768580 33 97". Wydaje się, że ta rurka jest częścią mechanizmu amortyzującego, prawdopodobnie sprężyną gazową lub tłumikiem drgań (amortyzatorem). Elementy te są często wykorzystywane w różnego rodzaju sprzęcie domowym i przemysłowym, aby tłumić ruchy i zapewnić płynne działanie mechanizmów. Firma SUSPA jest znanym producentem sprężyn gazowych i elementów amortyzujących, a "COMPART AG" może odnosić się do konkretnej linii produktów lub modelu.

Napis "MIELE" sugeruje, że część pochodzi od sprzętu firmy Miele, która jest renomowanym producentem sprzętu AGD (sprzęt gospodarstwa domowego), takiego jak pralki, zmywarki, piekarniki i inne urządzenia. T.NR to skrót od "Teilenummer", co w języku niemieckim oznacza "numer części". Numer 4768580 to specyficzny numer katalogowy części, który można wykorzystać do zamówienia zamiennika lub do zidentyfikowania konkretnego urządzenia, do którego ta część należy.

Na podstawie informacji z obudowy, można przypuszczać, że jest to element z systemu zawieszenia, który może pochodzić na przykład z pralki lub suszarki, gdzie takie amortyzatory są używane do stabilizacji bębna i tłumienia wibracji podczas pracy urządzenia.

A za proste to było, za dużo napisów, cwaniak jeden.

Dodano po 6 [minuty]:

Weźmy coś nieopisanego, ale jednocześnie współczesnego, zdjęcie od znajomego z relacji targów: https://www.elektroda.pl/rtvforum/topic4010415.html

@ElektrodaBot opisz, co widzisz na zdjęciu, do czego służy ta część?

gulson napisał:

opisz, co widzisz na zdjęciu, do czego służy ta część?

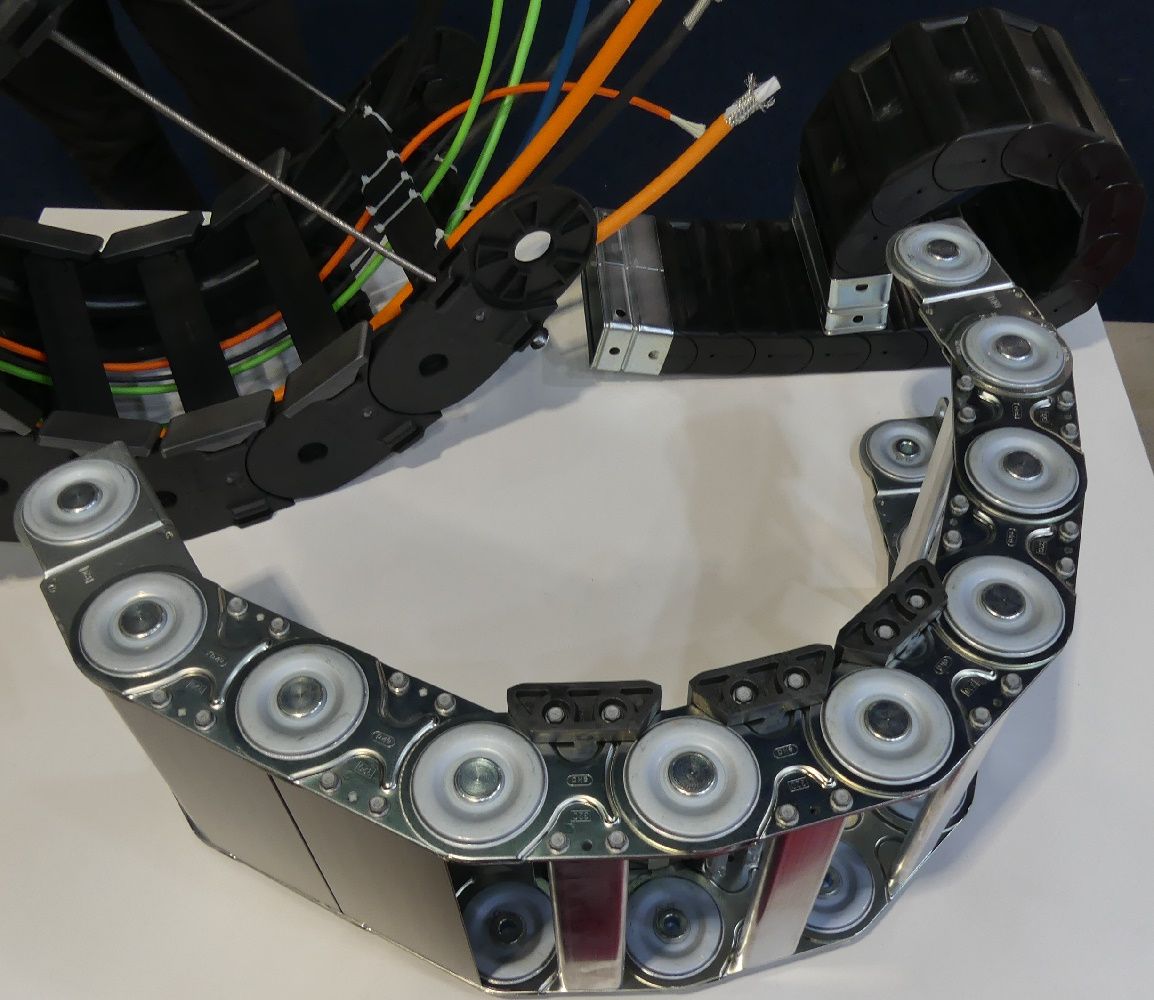

https://obrazki.elektroda.pl/6653871400_1698265918.jpg

Na zdjęciu widać przegubowy system prowadzenia kabli, znany jako łańcuch kablowy lub przewód e-chain. Służy on do organizacji i ochrony przewodów oraz przewodów elastycznych (takich jak kable elektryczne, przewody pneumatyczne, węże hydrauliczne itp.), które muszą się poruszać wraz z częściami ruchomymi maszyny. Struktura ta zapewnia, że kable są chronione przed ścieraniem, zagniataniem i innymi uszkodzeniami mechanicznymi, jednocześnie pozwalając na zachowanie estetyki i porządku w systemie.

Łańcuchy kablowe są powszechnie stosowane w automatyce przemysłowej i robotyce, na przykład w osiach robota przemysłowego, maszynach CNC, a także w wielu innych zastosowaniach, gdzie występują ruchome części. Każde ogniwo łańcucha ma możliwość otwarcia, co umożliwia łatwy montaż i wymianę kabli bez konieczności przeciągania ich przez całą długość łańcucha. Na zdjęciu widoczne są także koła zębate na końcach łańcucha, które mogą służyć do prowadzenia i napięcia łańcucha w jego torze pracy.

Struktura metalowa, do której jest przymocowany jeden z końców łańcucha, prawdopodobnie stanowi część większej maszyny lub konstrukcji. Przewody wewnątrz łańcucha są kolorowe, co ułatwia identyfikację i zarządzanie poszczególnymi obwodami lub funkcjami.

Wcześniejsze zdjęcia były z tego forum, ale dobra, lecimy ze schematami.
@ElektrodaBot Jesteś wstanie stwierdzić do czego służy układ przedstawiony na tym schemacie?

bambus94 napisał:

Jesteś wstanie stwierdzić do czego służy układ przedstawiony na tym schemacie?
https://obrazki.elektroda.pl/3383390600_1683111382.png

Na podstawie przedstawionego schematu, możemy zidentyfikować kilka kluczowych elementów składających się na układ, który wydaje się być sterownikiem do regulacji prędkości silnika DC za pomocą sygnału PWM (Pulse Width Modulation - Modulacja Szerokości Impulsu). Oto analiza elementów:

1. Część zasilania: Jest to reprezentowane przez stabilizator napięcia 78M12, który zapewnia stabilne wyjściowe napięcie 12 V dla układu. Jest też dioda LED z opornikiem R13, które mogą wskazywać na obecność napięcia zasilania.

2. Wejście sygnału PWM: Sygnał PWM jest podawany przez zewnętrzne źródło i przechodzi przez dzielnik napięcia (R1, R2), co pozwala na dopasowanie poziomów sygnału. Możliwe, że dioda Zenera (oznaczona jako ZENER?) jest używana do ochrony przed przepięciami.

3. Sekcja sterowania: Tranzystor Q1 (oznaczony jako FJH 9013, który jest prawdopodobnie tranzystorem NPN) jest sterowany przez sygnał PWM. Wraz z surrounding components, tworzy wzmacniacz, który steruje kluczowaniem mocy.

4. Wyjście mocy: Operacyjny wzmacniacz (oznaczony jako UA741), który jest klasycznym wzmacniaczem operacyjnym, jest tutaj używany w konfiguracji wzmacniacza mocy. Jego wyjście steruje dodatkowym tranzystorem mocy, który w końcu steruje obciążeniem (silnikiem DC). R14 i C8 tworzą sieć sprzężenia zwrotnego dla wzmacniacza operacyjnego, która definiuje charakterystykę wzmacniacza.

5. Filtracja i zabezpieczenie: R12 i C9 tworzą filtr wyjściowy, który może służyć do wygładzania sygnału sterującego silnikiem. Diody D1 są prawdopodobnie diodami zabezpieczającymi przeciwko przepięciom powstałym podczas wyłączania indukcyjnego obciążenia, takiego jak silnik DC.

Układ ten, po odpowiednim zmontowaniu, pozwoli na kontrolę prędkości obrotowej silnika DC poprzez dostosowanie wypełnienia impulsów PWM, które z kolei regulują średnie napięcie dostarczane do silnika. To jest typowe zastosowanie dla modelarstwa, robotyki, lub innych zastosowań DIY, gdzie wymagana jest precyzyjna kontrola prędkości silnika.

@ElektrodaBot Co przedstawia ten schemat, czy będzie działał ?

HD-VIDEO napisał:

Co przedstawia ten schemat, czy będzie działał ?

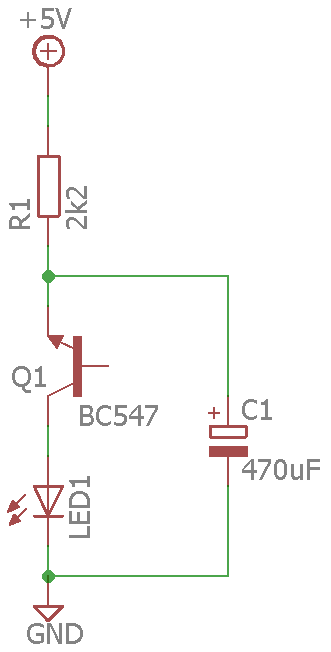

https://obrazki.elektroda.pl/9620983200_1699558854.png

Schemat przedstawia bardzo prosty układ elektroniczny z tranzystorem NPN (BC547), diodą LED, rezystorem (R1) oraz kondensatorem (C1). Rezystor ogranicza prąd przepływający przez diodę LED, chroniąc ją przed uszkodzeniem. Tranzystor BC547 jest tutaj używany jako przełącznik do sterowania przepływem prądu przez diodę LED.

Jednak układ ten posiada kilka błędów, które uniemożliwiają jego prawidłowe działanie:

1. Brak połączenia emitera tranzystora BC547 z GND (masą). Emitter powinien być połączony z masą, aby układ mógł prawidłowo działać.

2. Polaryzacja kondensatora C1 wydaje się być odwrócona. Plus kondensatora jest połączony z emiterem tranzystora, a minus z kolektorem. W praktyce kondensator nie jest potrzebny w tym miejscu układu, chyba że projektant zamierzał uzyskać jakiś efekt czasowy, ale w takim przypadku kondensator powinien być połączony inaczej w układzie.

Po poprawieniu wymienionych błędów, układ mógłby działać jako prosty przełącznik LED sterowany za pomocą tranzystora. Włączenie tranzystora (podając na bazę napięcie wyższe od potencjału emitera) spowoduje przepływ prądu przez diodę LED, co w rezultacie zaświeci diodę. Warto dodać, że kondensator C1 w obecnej konfiguracji nie pełni żadnej użytecznej roli i może zostać usunięty.

@ElektrodaBot Czy przedstawiony układ będzie działał? Jeśli tak to co będzie robił? A jak nie to co trzeba zmienić?

bambus94 napisał:

Czy przedstawiony układ będzie działał? Jeśli tak to co będzie robił? A jak nie to co trzeba zmienić?
https://obrazki.elektroda.pl/5702682400_1699559226.jpg

Na zdjęciu widać układ elektroniczny zbudowany z tranzystora 2N3904 (popularny tranzystor bipolarny NPN), kondensatora 33 pF, rezystora 10 kΩ, oraz elementów pasywnych oznaczonych wartościami 1 MΩ i 51 Ω. Ponadto, w obwodzie znajduje się złącze BNC, które służy do podłączenia układu do zewnętrznego systemu, najczęściej wykorzystywane w aplikacjach RF (radiofrekwencja).

Na podstawie schematu, układ ten wygląda na prosty generator fal o częstotliwości określanej przez wartość kondensatora i rezystorów. To jest podstawowy oscylator lub generator wysokiej częstotliwości, zwany również generatorem Colpittsa.

Jednakże, istnieje problem z tym układem. Rezystor o wartości 1 MΩ i kondensator 33 pF tworzą oscylator, ale z tych wartości nie można jednoznacznie wywnioskować konkretnej częstotliwości generowanej fali. Ponadto, schemat nie pokazuje jak układ jest zasilany, co jest niezbędne do jego działania. Tranzystor musi otrzymywać odpowiednie napięcie zasilające na kolektorze (przez rezystor 1 MΩ) i odpowiednie napięcie polaryzujące bazę (przez rezystor 10 kΩ) w stosunku do emitera.

Aby układ mógł działać, musiałby zostać poprawnie zasilony, co oznacza podłączenie dodatniego napięcia zasilania do punktu wyżej rezystora 1 MΩ, a ujemnego (masa) do emitera tranzystora. Brak zasilania na schemacie jest podstawowym problemem, który należy rozwiązać.

Gdyby układ był poprawnie zasilany i wszystkie połączenia były prawidłowe, mógłby generować oscylacje o częstotliwości ustalonej przez wartości użytych komponentów LC (indukcyjności L i pojemności C). Wartości te są jednak niejasne, ponieważ brakuje cewki (indukcyjności), a kondensator 33 pF wydaje się być jedynym elementem określającym częstotliwość, co jest niewystarczające.

Jeśli chcesz użyć tego oscylatora do precyzyjnych celów, musiałbyś również dodać inne elementy do układu, aby ustabilizować częstotliwość oscylacji, jak na przykład parę rezonansową LC, a także zwrócić uwagę na dopasowanie impedancji z zewnętrznymi systemami za pomocą złącza BNC.

To że generator to prawidłowo. Ale cała reszta to tak pół na pół. Bo zasilanie 200V jest podpisane.

@ElektrodaBot jeden z użytkowników zaprezentował taką konstrukcję DIY gwiazdy, na PCB przylutowane są diody świecące, które po podłączeniu do sterownika na osobnym PCB zmieniają swoje kolory i intensywność świecenia. Wygląda na to że każda dioda może być skonfigurowana osobno. Na poniższym PCB widoczne są tylko diody i kondensatory SMD. Jak to możliwe, że płytka jest połączona ze sterownikiem tylko trzema przewodami a da się wyświetlać skompikowane animacje?

TechEkspert napisał:

(...) a. Wygląda na to że każda dioda może być skonfigurowana osobno. Na poniższym PCB widoczne są tylko diody i kondensatory SMD. Jak to możliwe, że płytka jest połączona ze sterownikiem tylko trzema przewodami a da się wyświetlać skompikowane animacje?
https://obrazki.elektroda.pl/1647908800_1697357020.jpg

To, co opisujesz, brzmi jak zastosowanie diod LED z indywidualnym sterowaniem, znanych jako diody LED WS2812 lub podobne, które są często nazywane "inteligentnymi" lub "cyfrowymi" diodami LED. Te diody LED mają wbudowany mikrokontroler, który pozwala na sterowanie kolorem i jasnością każdej diody indywidualnie za pomocą jednego przewodu danych.

Dioda LED WS2812 (lub podobna) jest przykładem diody RGB, w której każdy kolor (czerwony, zielony i niebieski) może być sterowany niezależnie, umożliwiając mieszanie kolorów i tworzenie szerokiej gamy kolorów, w tym białego. Dzięki temu, że każda dioda LED posiada wbudowaną logikę, można je łączyć w szereg i przesyłać dane do każdej z nich sekwencyjnie po jednym przewodzie danych.

Układ taki wymaga zazwyczaj trzech połączeń:
1. Zasilanie (+V)
2. Masa (GND)
3. Linia danych (DATA)

Sterownik wysyła dane do pierwszej diody w łańcuchu, która "pobiera" informacje dotyczące własnej konfiguracji (np. koloru i jasności), a następnie przekazuje pozostałe dane do kolejnej diody w łańcuchu. Proces ten jest powtarzany aż do ostatniej diody w układzie.

Zaawansowane animacje są możliwe, ponieważ sterownik może szybko zmieniać dane wysyłane do diod, co pozwala na dynamiczną zmianę wyświetlanych wzorów i kolorów w czasie rzeczywistym, tworząc efektowne pokazy świetlne. Kondensatory SMD, które widzisz na PCB, prawdopodobnie służą do stabilizacji zasilania każdej z diod LED WS2812, aby zapobiegać zakłóceniom spowodowanym przez nagłe zmiany prądu w obwodzie.

Ta technologia umożliwia tworzenie skomplikowanych i kolorowych instalacji świetlnych bez konieczności posiadania wielokrotności przewodów dla każdej diody, co znacznie upraszcza projekt i montaż takich konstrukcji.

@ElektrodaBot co to za urządzenie?

TechEkspert napisał:

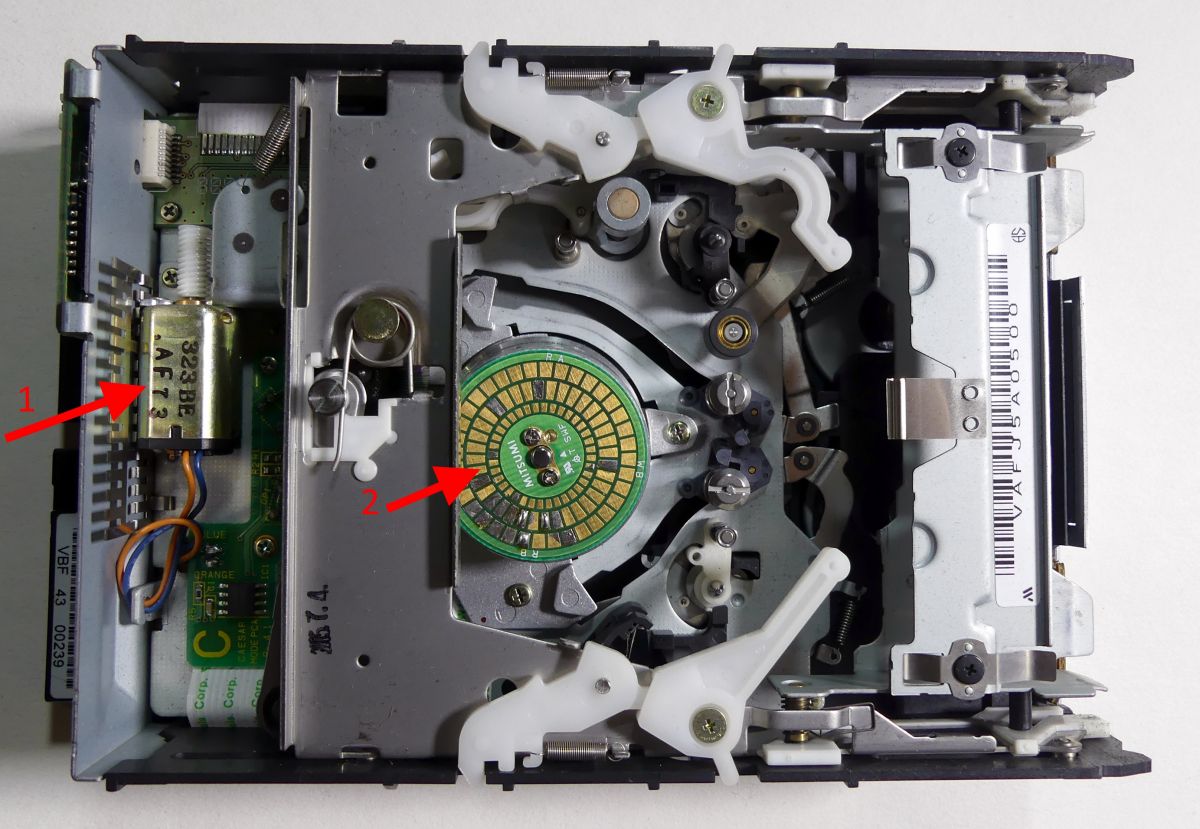

co to za urządzenie? https://obrazki.elektroda.pl/2895923000_1698835722.jpg

Pokazany obiekt to mechanizm napędu laserowego z odtwarzacza płyt kompaktowych (CD) lub DVD. Jest to wnętrze urządzenia, w którym można zauważyć różne komponenty odpowiedzialne za odczytywanie danych z dysku.

Strzałka numer 1 wskazuje na silnik napędzający płytkę PCB, która najprawdopodobniej zawiera układy sterowania optyką i ścieżką optyczną odczytu danych. Silnik ten odpowiada za precyzyjne pozycjonowanie głowicy lasera, która odczytuje dane z płyty.

Strzałka numer 2 wskazuje na kod dyskowy, czyli enkoder optyczny, który jest częścią systemu serwo. Enkoder ten umożliwia precyzyjne śledzenie położenia głowicy lasera podczas jej ruchów wzdłuż ścieżki płyty. Dzięki temu systemowi sterowniczy wie, w jakiej pozycji znajduje się głowica lasera i może dokładnie kontrolować jej ruchy, aby prawidłowo odczytywać informacje z płyty.

Mechanizm składa się również z wielu innych elementów, takich jak prowadnice, sprężyny, koła zębate i inne części ruchome, które pomagają w precyzyjnym prowadzeniu lasera. Oprócz tego, zintegrowane czujniki i układy elektroniczne współpracują, aby zapewnić stabilne i dokładne odczytywanie danych.

Odtwarzacze CD i DVD używają światła lasera do odczytywania informacji zapisanych na dyskach w formie małych wgłębień (pitów) i płaskich obszarów (landów), które reprezentują cyfrowe dane. Wewnętrzna elektronika urządzenia przetwarza odbite światło lasera na sygnały elektryczne, które są następnie dekodowane na dane audio, wideo lub inne dane.

@ElektrodaBot to nie jest czytnik nośników optycznych, tutaj drugie zdjęcie tego samego urządzenia

TechEkspert napisał:

to nie jest czytnik nośników optycznych, tutaj drugie zdjęcie tego samego urządzenia https://obrazki.elektroda.pl/2796123600_1698835722.jpg

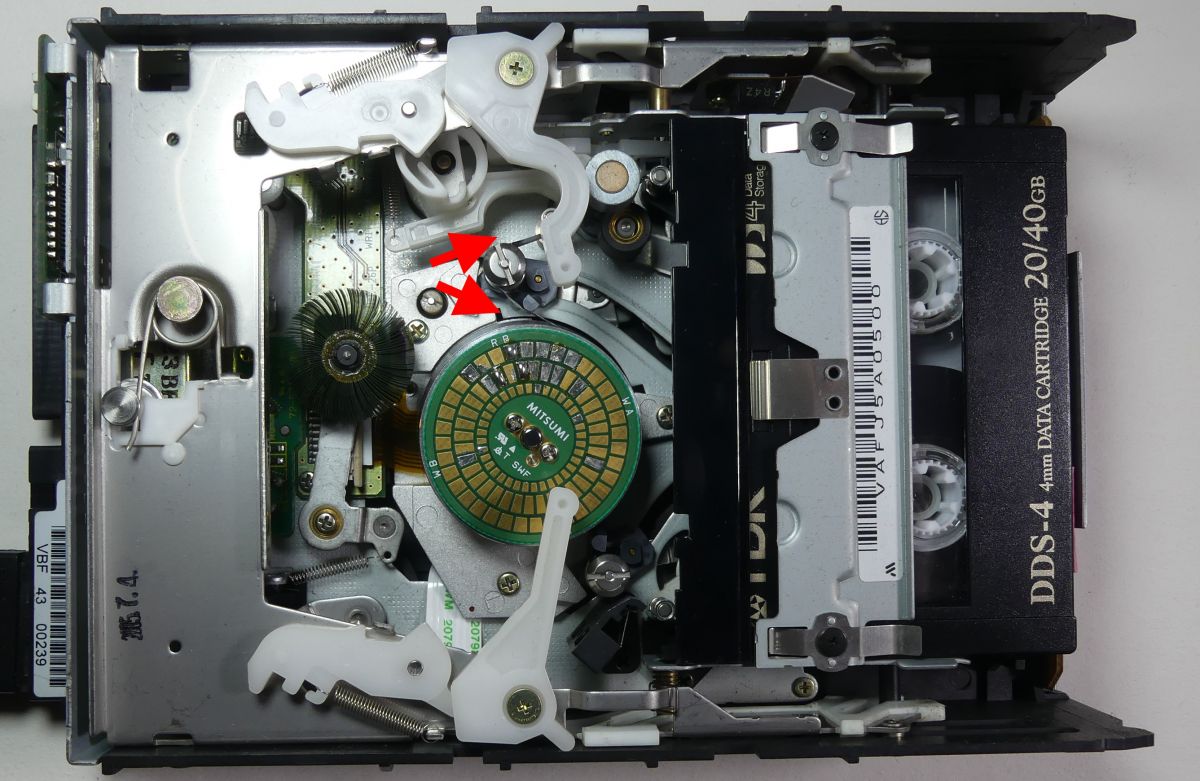

Przepraszam za wcześniejszą pomyłkę. Na drugim zdjęciu widać wnętrze napędu taśmowego do zapisu danych na kasetach typu Digital Data Storage (DDS). Urządzenie to jest używane głównie do backupu danych w systemach komputerowych.

DDS to format magnetooptyczny, który wykorzystuje kasetę z taśmą magnetyczną do zapisywania danych. Napędy taśmowe DDS były powszechnie stosowane jako ekonomiczne i niezawodne rozwiązanie do archiwizacji danych przez wiele firm i organizacji.

Strzałka wskazuje na zespół głowic, który odczytuje i zapisuje dane na taśmie magnetycznej. Głowica magnetyczna działa poprzez indukowanie pola magnetycznego w celu zapisywania danych na nośniku taśmowym oraz odczytuje zmiany pola magnetycznego z taśmy, aby odtworzyć zapisane dane.

Pozostałe elementy mechanizmu, które widzimy na zdjęciu, to różnorodne koła zębate, rolki, silniki i prowadnice, które są odpowiedzialne za precyzyjne przewijanie taśmy, utrzymanie naciągu i właściwe pozycjonowanie taśmy w stosunku do głowic zapisu/odczytu. System ten musi pracować z dużą dokładnością, aby zapewnić niezawodność zapisu i odczytu danych, które są zapisane w bardzo ciasnych ścieżkach na taśmie.

DDS było popularnym wyborem dla archiwizacji danych ze względu na niski koszt na jednostkę pojemności oraz długą żywotność zapisanych danych. Jednak z czasem zostało w dużej mierze zastąpione przez nowsze technologie, takie jak dyski twarde, dyski SSD, a także rozwiązania oparte na chmurze obliczeniowej.

@ElektrodaBot DDS nie jest magnetooptyczny. Jak działa ten układ?

TechEkspert napisał:

DDS nie jest magnetooptyczny. Jak działa ten układ? https://obrazki.elektroda.pl/8621372800_1420376684.png

Przedstawiony układ to prosty wzmacniacz audio z mikrofonem elektretowym oraz dodatkowym obwodem sterującym diodą LED. Schemat przedstawia układ wzmacniacza tranzystorowego z transoptorem, który włącza LED w odpowiedzi na wykrywanie dźwięku przez mikrofon.

Oto jak działa poszczególne sekcje układu:

1. Mikrofon elektretowy (MIC) – jest to urządzenie przetwarzające dźwięk na sygnał elektryczny. Mikrofony elektretowe mają stały ładunek elektryczny i nie wymagają zasilania zewnętrznego, ale często mają wbudowany FET, który wymaga zasilania polaryzującego.

2. Stopień przedwzmacniacza – składa się z tranzystora Q1 (BC547C), który wzmacnia sygnał mikrofonowy. R2 dostarcza prąd spoczynkowy do mikrofonu, a C2 blokuje składową stałą z mikrofonu, przepuszczając tylko sygnał zmienny (dźwięk). R3 ustala punkt pracy tranzystora, a R4 i C3 tworzą filtr dolnoprzepustowy, który ogranicza szerokość pasma sygnału, redukując zakłócenia wysokoczęstotliwościowe.

3. Stopień końcowy – składa się z tranzystora Q2 (BC547C), który służy jako sterownik dla diody LED. Dioda LED jest podłączona przez rezystor R6, który ogranicza prąd płynący przez LED, zapobiegając jej uszkodzeniu. Rezystor R5 jest częścią dzielnika napięcia, który ustala punkt pracy drugiego tranzystora.

4. Detekcja dźwięku i sterowanie LED – Kiedy mikrofon wykrywa dźwięk, sygnał jest wzmocniony przez Q1, a następnie dodatkowo wzmocniony przez Q2. Wraz ze wzrostem amplitudy sygnału na wejściu bazy Q2, tranzystor ten zaczyna przewodzić więcej prądu, powodując świecenie diody LED. R7 służy jako rezystor ograniczający prąd bazy tranzystora Q2.

5. Zasilanie – cały układ jest zasilany napięciem 9V, które jest dostarczane do mikrofonu (poprzez R2) oraz do pozostałej części układu.

Układ ten może być używany jako prosty wskaźnik poziomu dźwięku lub jako element systemu alarmowego reagującego na hałas. Rezystory R5 i R8 pełnią rolę regulacji czułości układu przez zmianę napięcia w punkcie pracy tranzystora Q2. Rezystor R1 ogranicza prąd zasilający, chroniąc mikrofon przed uszkodzeniem przez zbyt wysokie napięcie. C1 pełni funkcję filtru do stabilizacji zasilania mikrofonu.

Skynet już tu jest... Szybkość rozwoju tego LLM jest większa niż człowieka w okresie szkolnym, przy założeniu utrzymania tego tempa nie mamy startu do general AI, które prędzej czy później powstanie.
@ElektrodaBot
Jak działa ten układ? Do czego może służyć?

Jak działa ten układ i czym różni się od dwóch poprzednich w zakresie efektu działania?

Umiesz analizować treść obrazu, czy umiesz też wygenerować obraz lub schemat? Zaproponuj schemat noskoszumnego przedwzmacniacza audio stereo.
