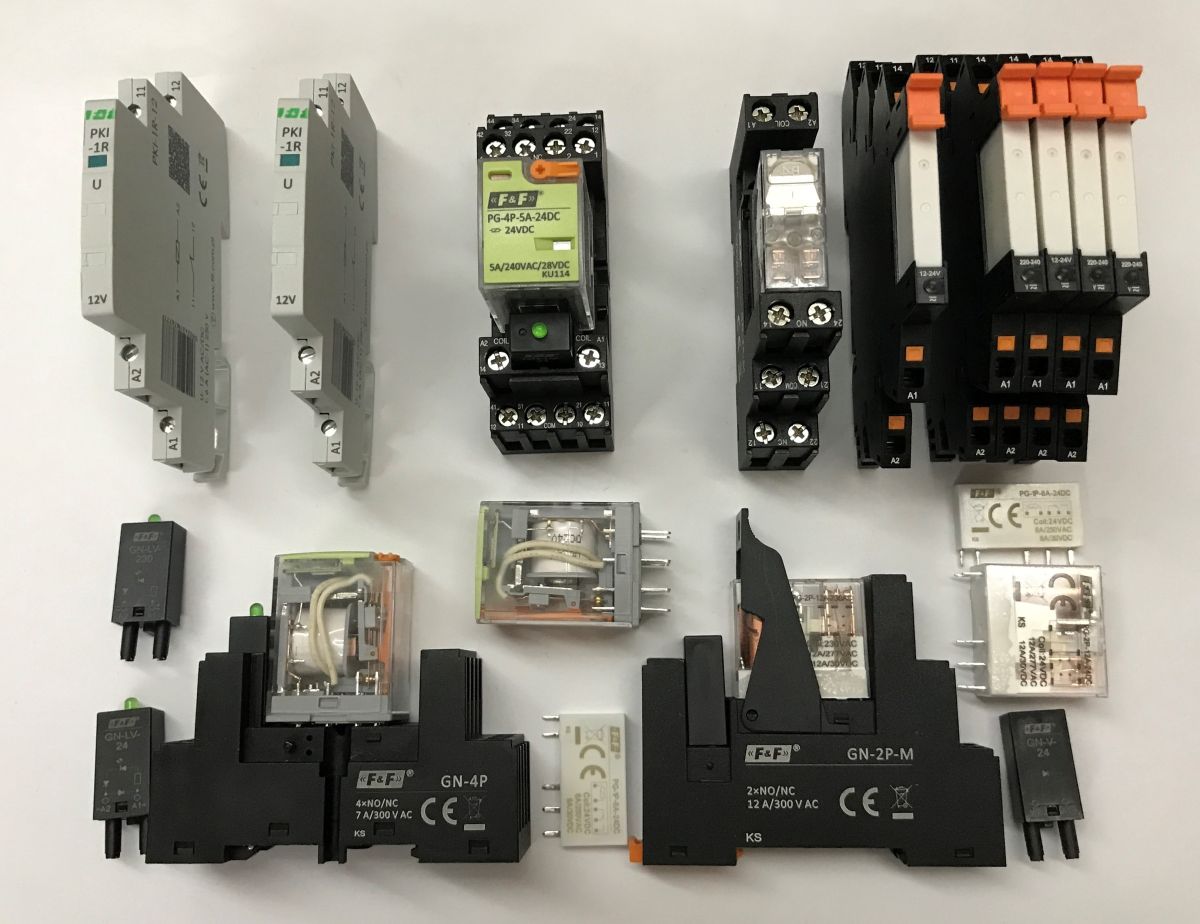

Przekaźniki interfejsowe z oferty F&F, zwane także przekaźnikami sprzęgającymi, separacyjnymi lub sygnałowymi, to niezawodne elementy zapewniające galwaniczną izolację oraz dopasowanie sygnałów między różnymi poziomami sterowania i obciążenia. Ich kompaktowa konstrukcja, szeroki wybór napięć zasilania cewki oraz różnorodne układy styków sprawiają, że doskonale sprawdzają się w projektowaniu nowoczesnych systemów automatyki. Gwarantują odporność na zakłócenia i bezpieczne działanie nawet w wymagających warunkach przemysłowych. To niezbędne ogniwo zapewniające stabilną i elastyczną komunikację pomiędzy urządzeniami.
PKI-1R-12

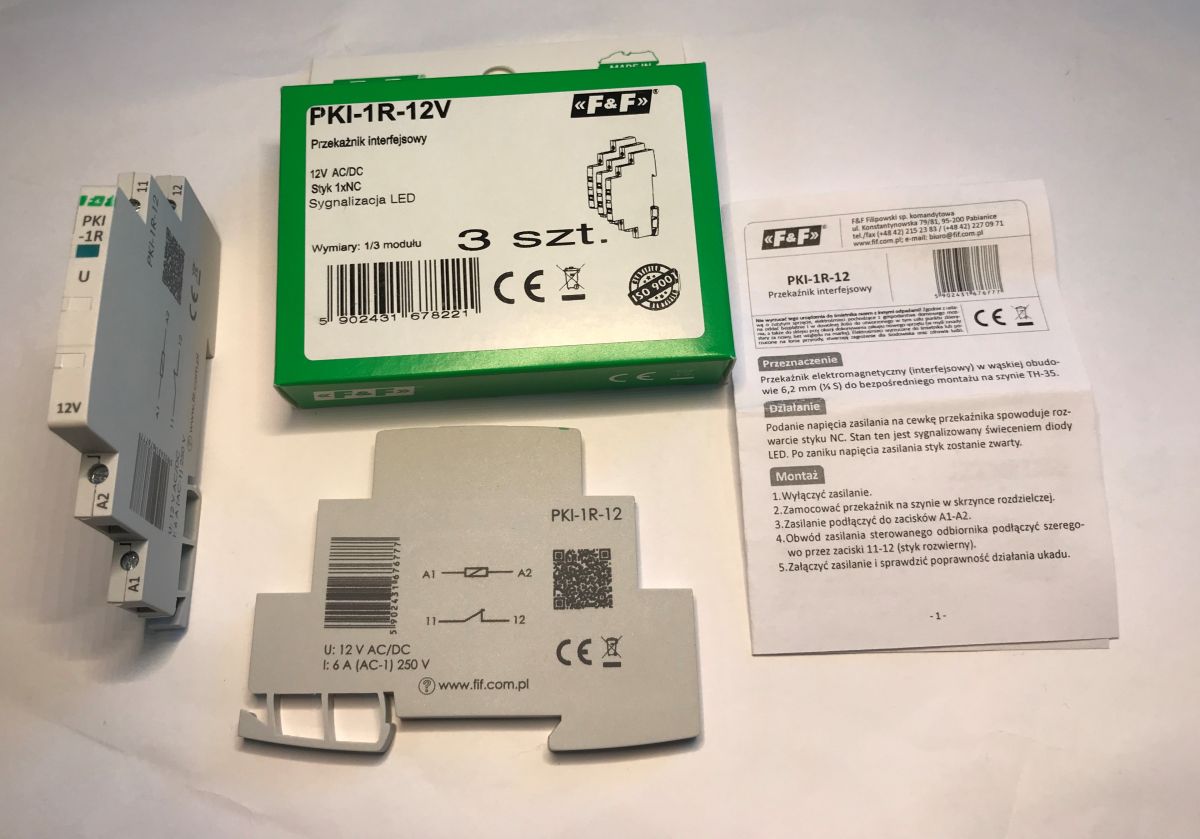

PKI-1R-12 to przekaźnik interfejsowy w wąskiej obudowie 6.2 mm do bezpośredniego montażu na szynie TH-35. Dzięki małej głębokości (65 mm), można zamontować je nawet w płytkich rozdzielniach domowych. Podanie napięcia z zasilania na cewkę przekaźnika powoduje rozwarcie styku NC. Stan ten sygnalizowany jest świeceniem LED. Po zaniku zasilania styk zostaje zwarty.
Filmik pokazuje krótki test PKI-1R-12. Najpierw zasilanie jest wyłączone - styki są zwarte, żarówka zasilana z 230 V się świeci. Cewka przekaźnika zasilana jest napięciem 12 V i pobiera około 15 mA.
W specyfikacji znajdziemy informacje, że maksymalny prąd obciążenia to do 6 A (w przypadku obciążenia o charakterze rezystancyjnym - dla pozostałych może być znacząco niższy), czas zwarcia i rozwarcia jest mniejszy niż 20 ms, a pobór mocy do 0.3 W.

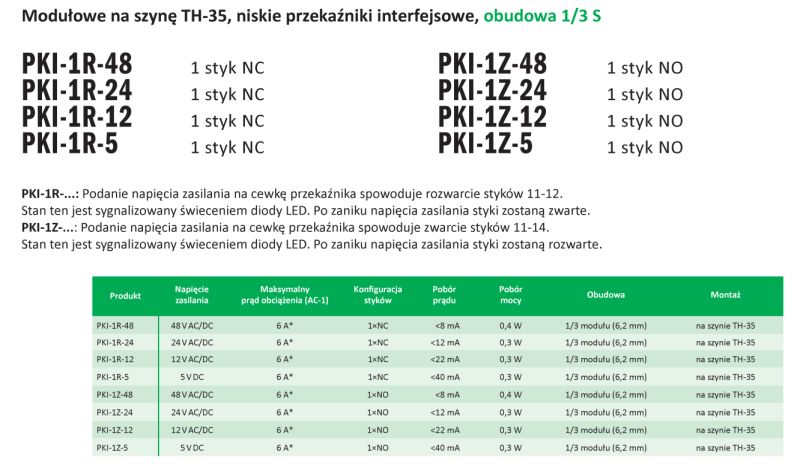

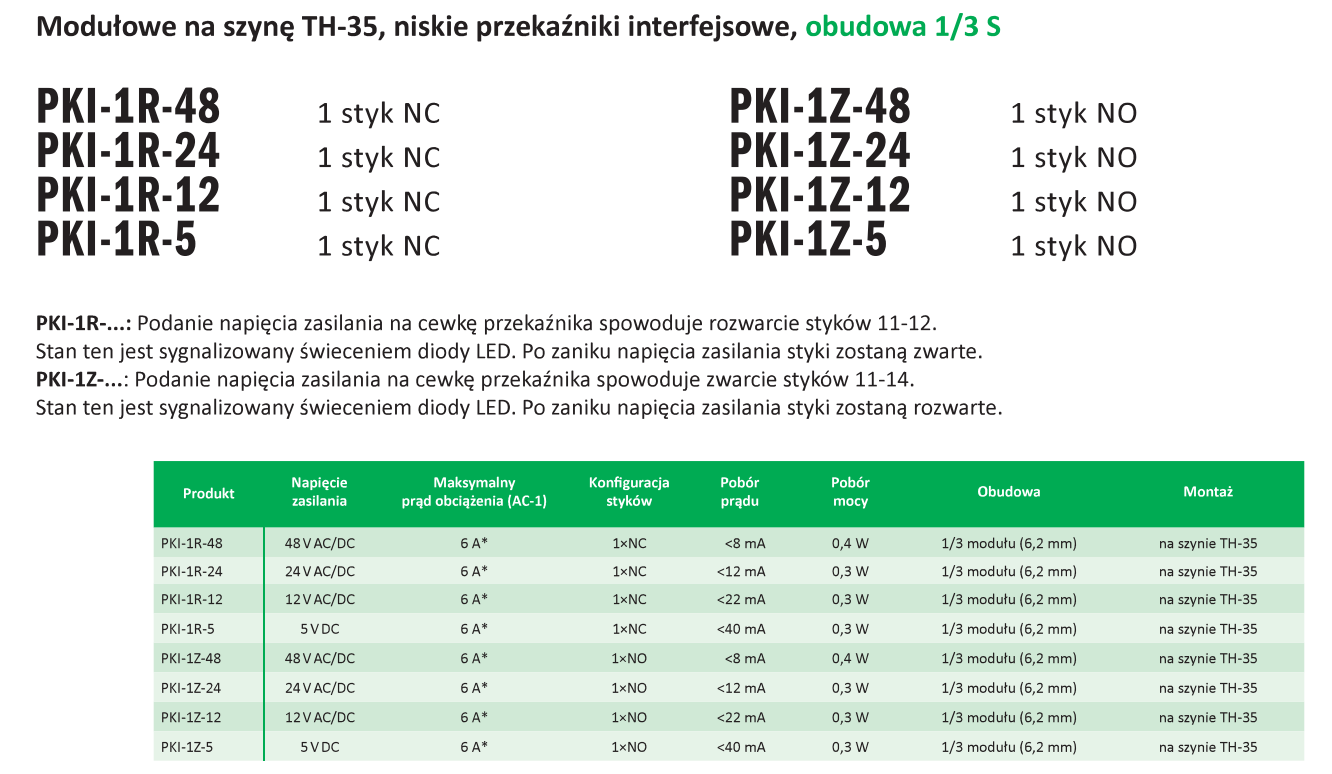

Przekaźniki PKI dostępne są w wersjach na napięcia od 5 do 48 V oraz ze stykiem NC (normalnie zamkniętym - seria PKI-1R) i stykiem NO (normalnie otwartym - PKI-1Z). Po więcej informacji, zapraszam do zapoznania się z katalogiem "przekaźniki interfejsowe" od F&F, fragment poniżej:
Osprzęt i przekaźniki kompatybilne z GN-1P

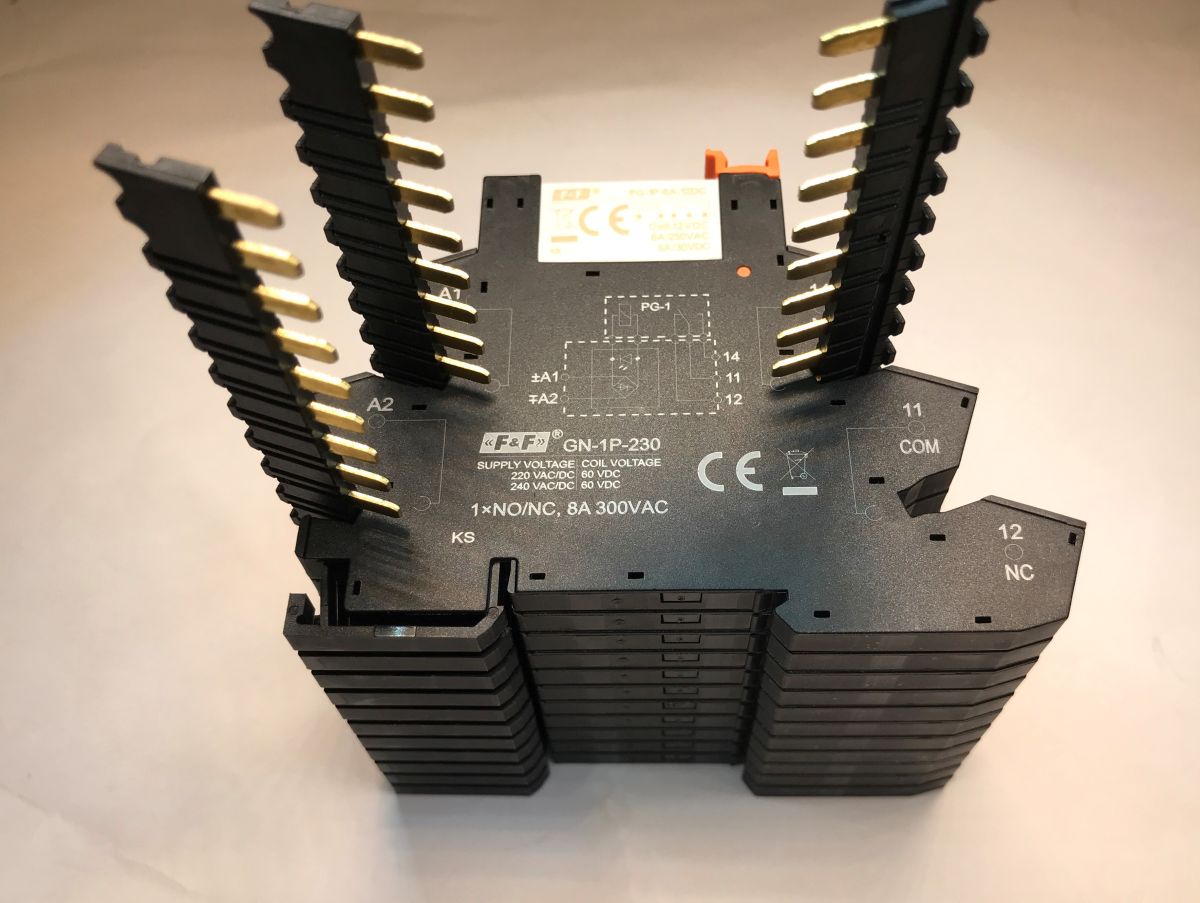

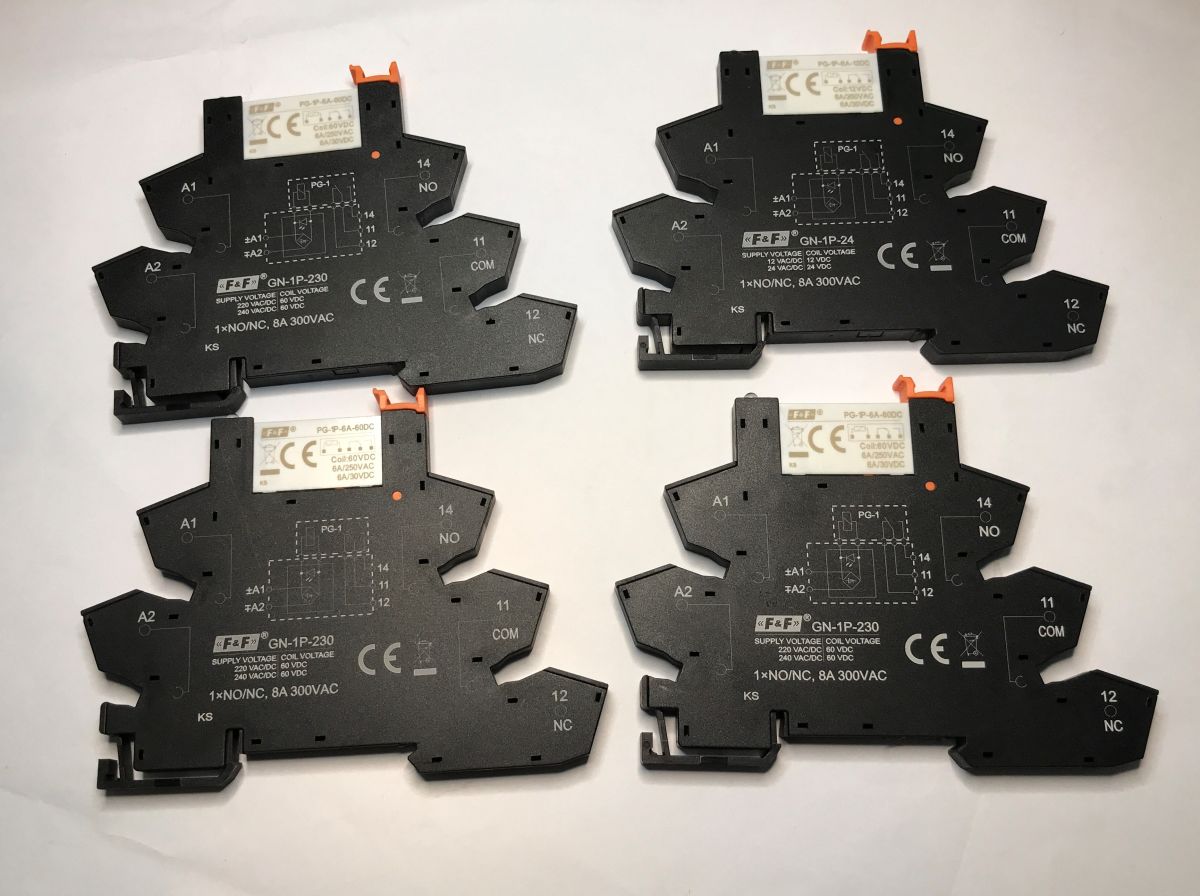

GN-1P-230 to kompaktowe gniazdo przekaźnikowe na szynę DIN TH-35 zasilane napięciem 230V AC, przeznaczone do przekaźników serii PG-1P o napięciu cewki 60 V DC. Oferuje ono jeden styk przełączny (NO/NC) o obciążalności do 8 A, wytrzymałość elektryczną 2500 V. Wąska konstrukcja (6.2 mm) zapewnia oszczędność miejsca w szafach sterowniczych.

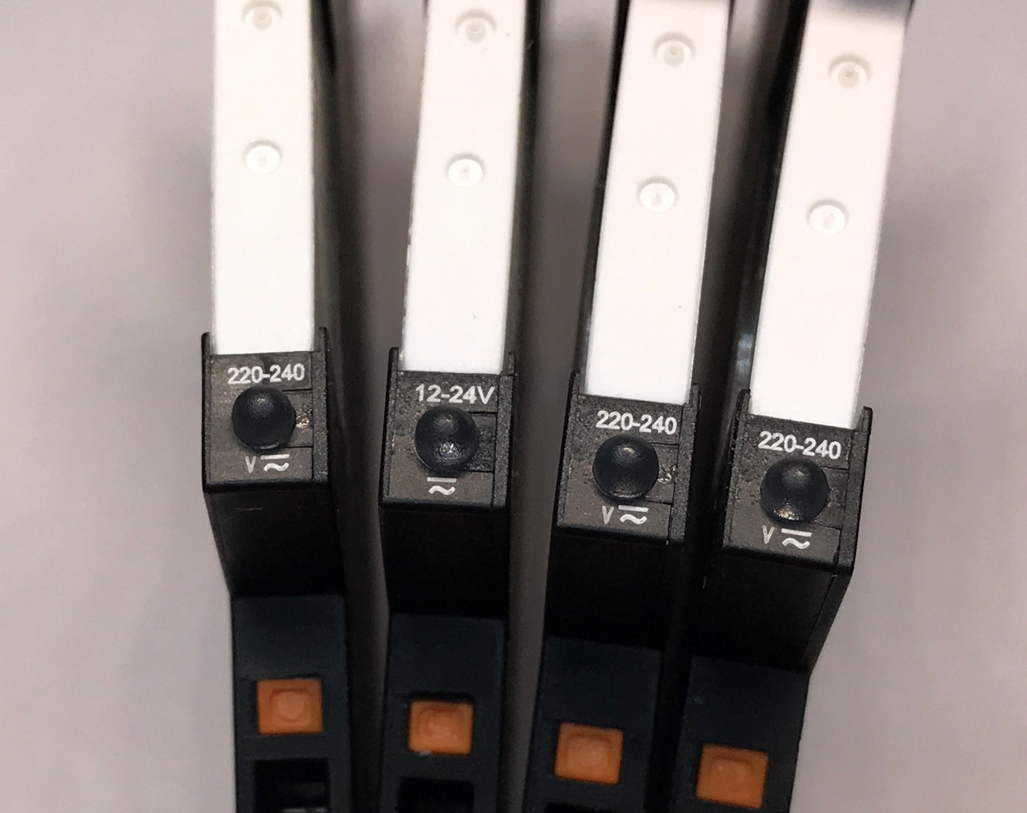

Analogicznie, mamy GN-1P-24, które jest przeznaczone do przekaźników serii PG-1P o napięciu cewki 12/24 V DC. Typ gniazda zamontowanego w szafie sterowniczej można rozpoznać odczytując oznaczenie nad diodą sygnałową.

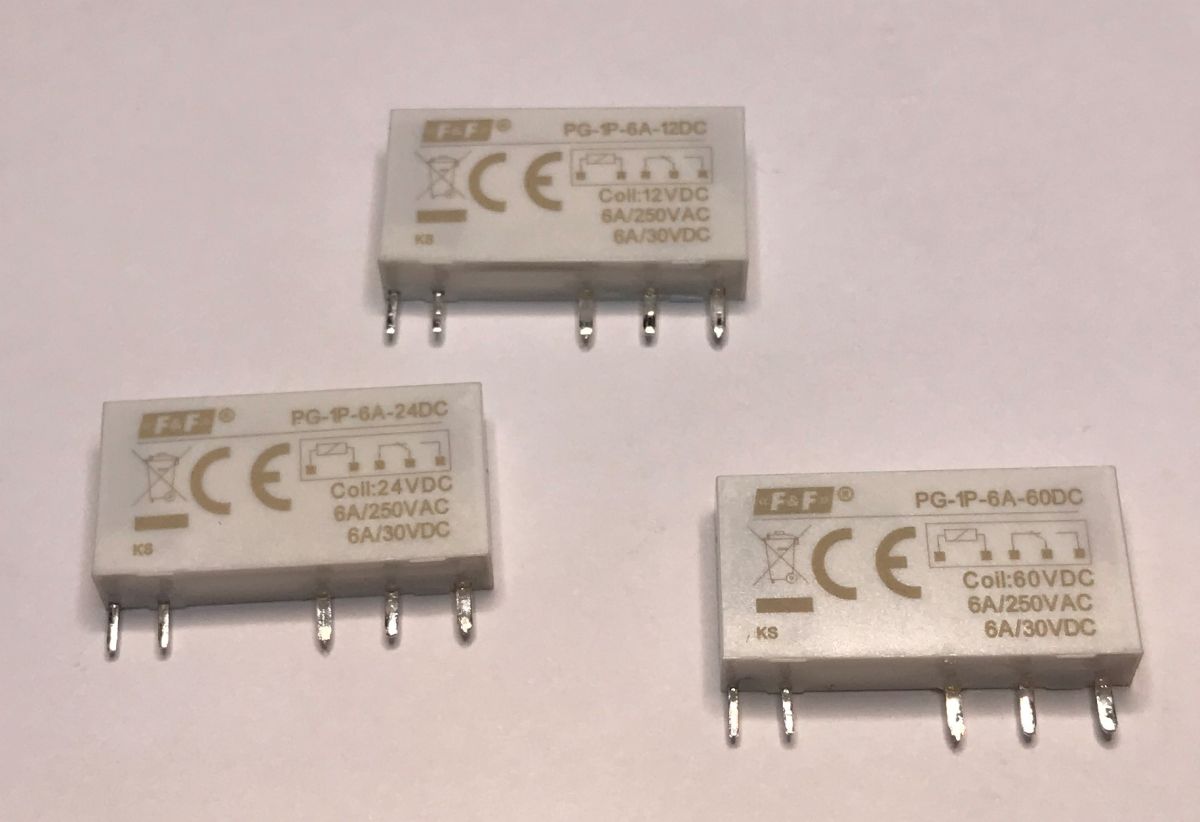

Z pokazanymi gniazdami współpracuje seria przekaźników interfejsowych PG-1P. Należą do niej:
- PG-1P-6A-12DC (do gniazda GN-1P-24)
- PG-1P-6A-24DC (do gniazda GN-1P-24)
- PG-1P-6A-60DC (do gniazda GN-1P-230)
Ich kompaktowa budowa (5.2 mm szerokości), zgodność z normami PN-EN 60999-1:2002, PN-EN 61810-1:2015-09, PN-EN IEC 60947-1:2021-07, oraz materiał styków AgSnO₂ zapewniają niezawodną pracę w układach automatyki.

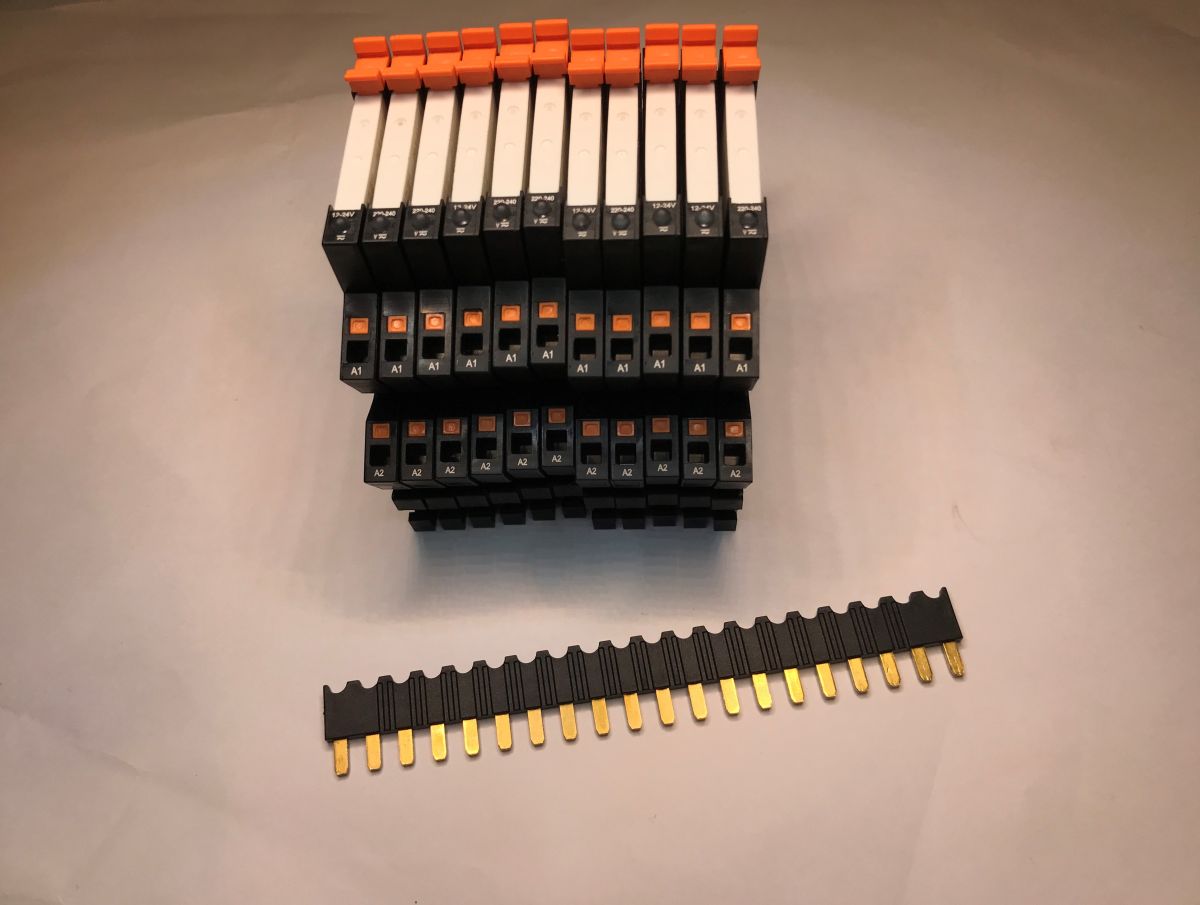

Dostępne są też listwy grzebieniowe do montażu z tymi gniazdami:

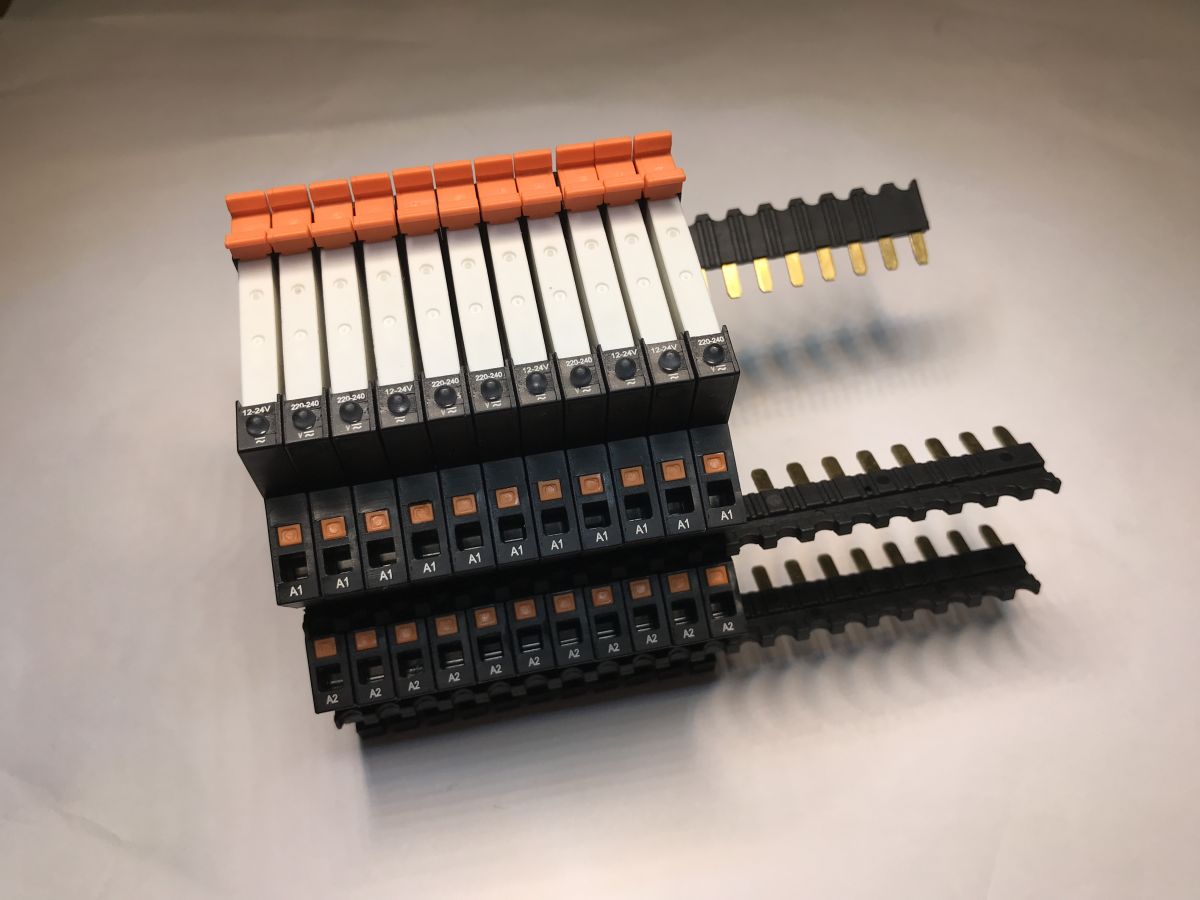

Zaprezentujmy przekaźnik PG-1P-6A-12DC z gniazdem GN-1P-24. Przy napięciu zasilania 12 V pobierane jest około 15 mA. Żarówka zapala się gdy styk normalnie otwarty zostaje zwarty na skutek zasilenia przekaźnika.
Tu mamy też styk normalnie zamknięty, którego otwiera zasilenia przekaźnika, więc można odwrócić logikę. Rezultat na filmie poniżej:
Osprzęt i przekaźniki kompatybilne z GN-2P-M

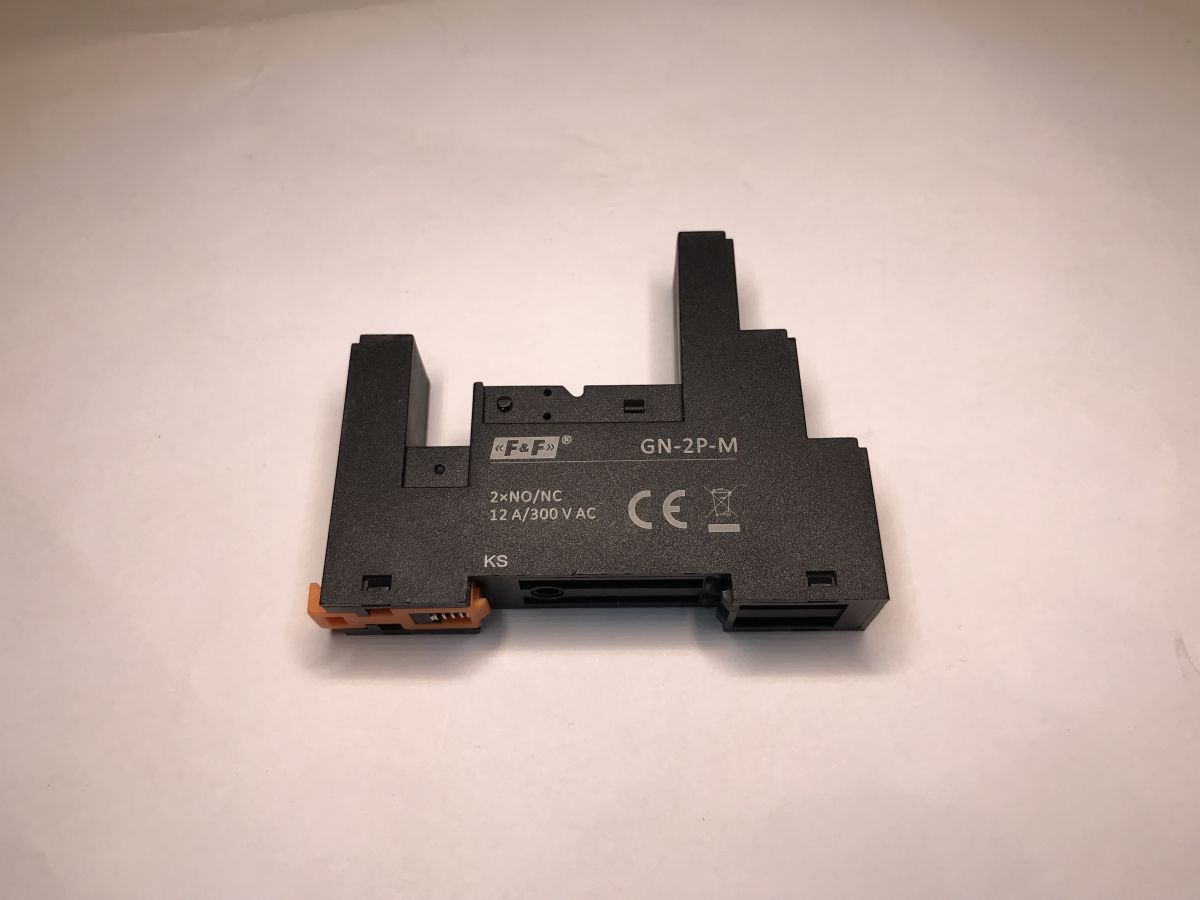

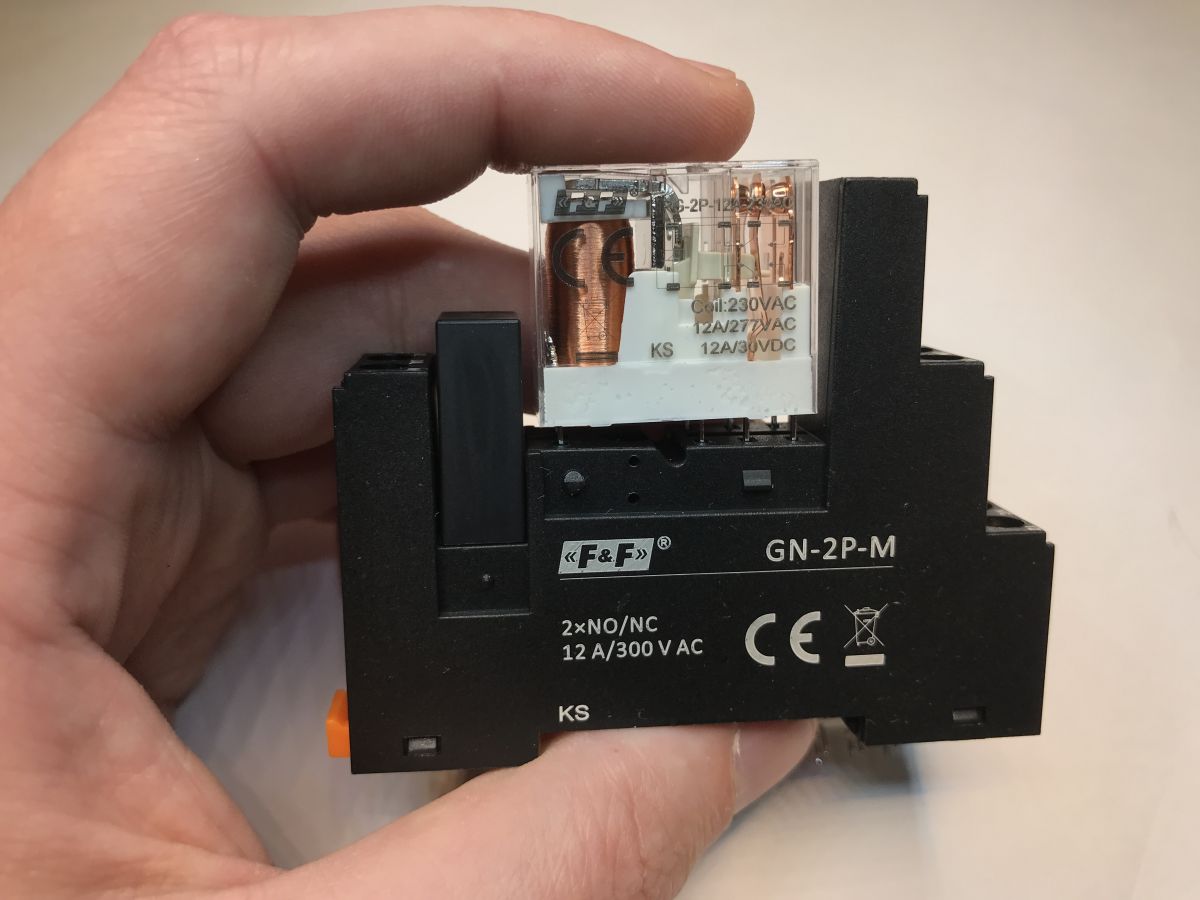

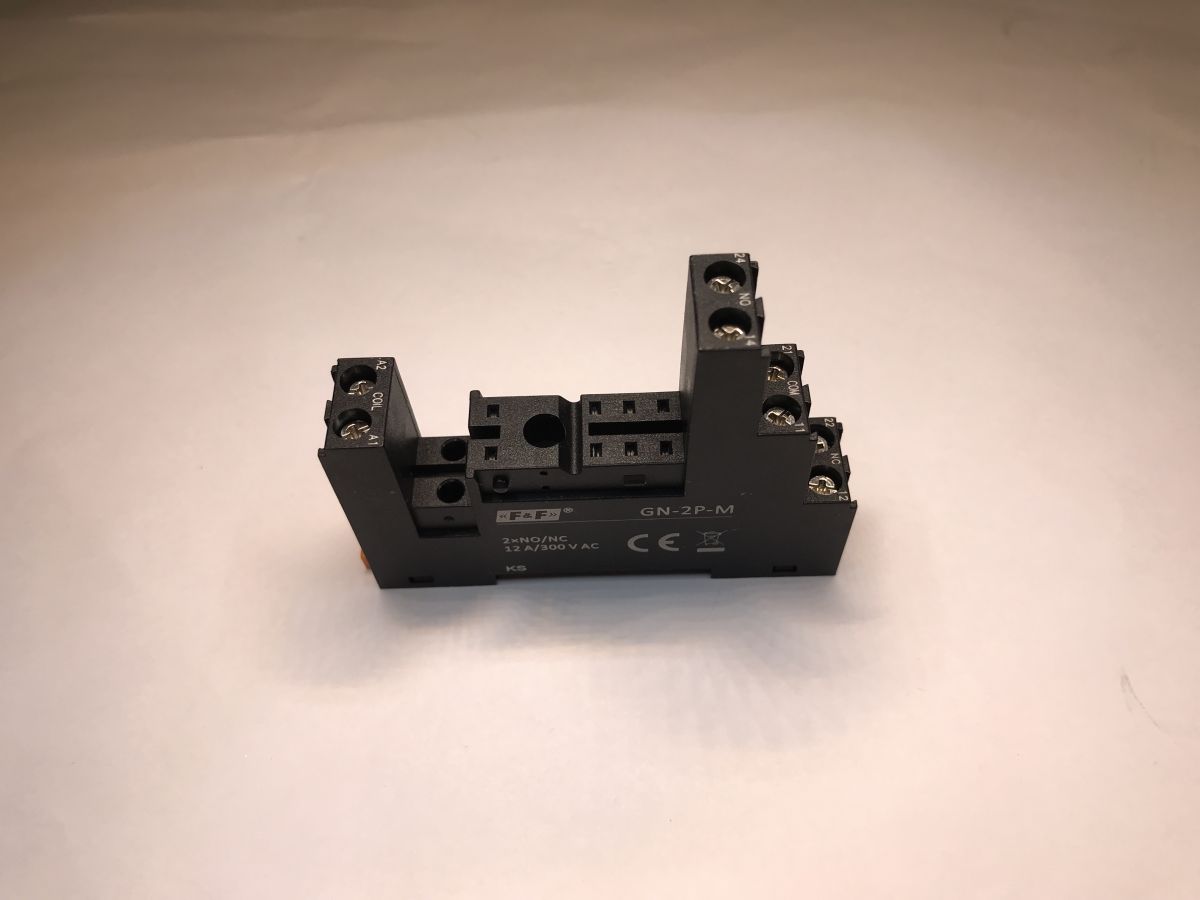

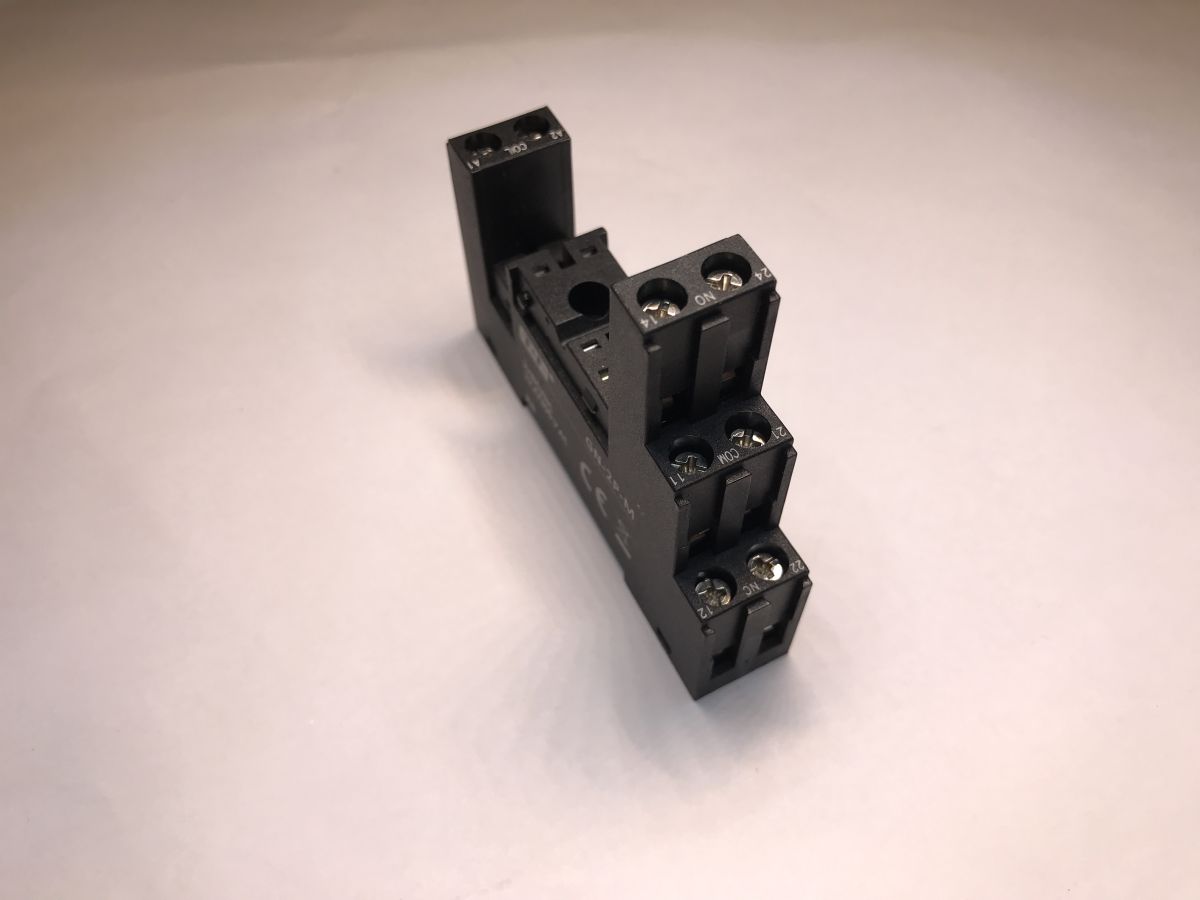

Osobnym typem gniazda przekaźnikowego jest GN-2P-M. Oferuje ono dwa styki przełączne NO/NC o obciążalności do 10 A i montowane jest na szynę DIN TH-35. Przeznaczone jest do przekaźników PG-2P zasilanych napięciem 24 V DC lub 230V AC. Posiada wytrzymałość elektryczną 2500 V. Ma zgodność z normami PN-EN 60999-1:2002, PN-EN 61810-1:2015-09 i PN-EN 61984:2009.
Kompatybilne jest z przekaźnikami PG-2P-12A-24DC i PG-2P-12A-230AC.
Do tego gniazda dostępne są następujące akcesoria:
- moduły przeciwprzepięciowe - znane również jako gasiki, gaszą łuk elektryczny powstający w momencie wyłączenia cewki przekaźnika, zabezpieczając w ten sposób elementy sterujące układu przed uszkodzeniem
- obejmy wyrzutnikowe - znane również jako klamry montażowe, zabezpieczają przekaźnik przed wypadnięciem z gniazda
- listwy grzebieniowe - listwy ułatwiają szybkie łączenie wielu gniazd przekaźnikowych

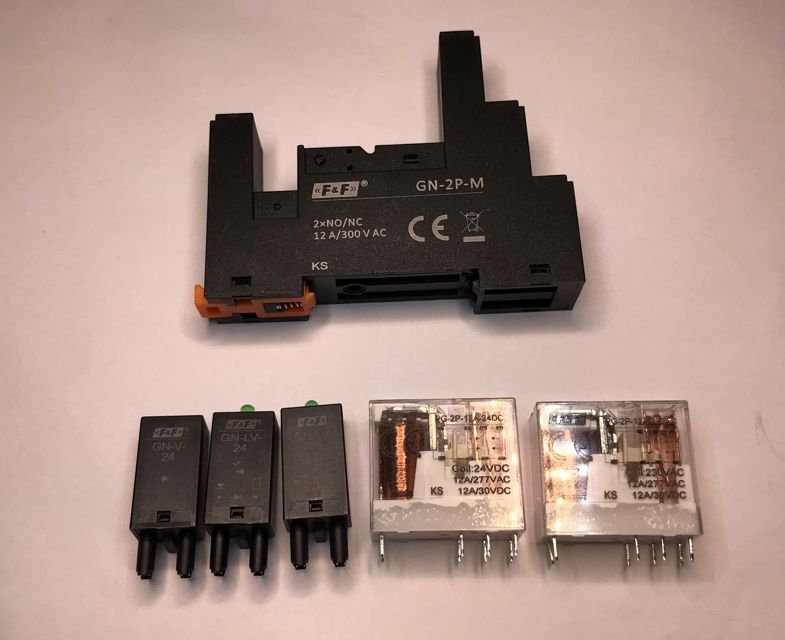

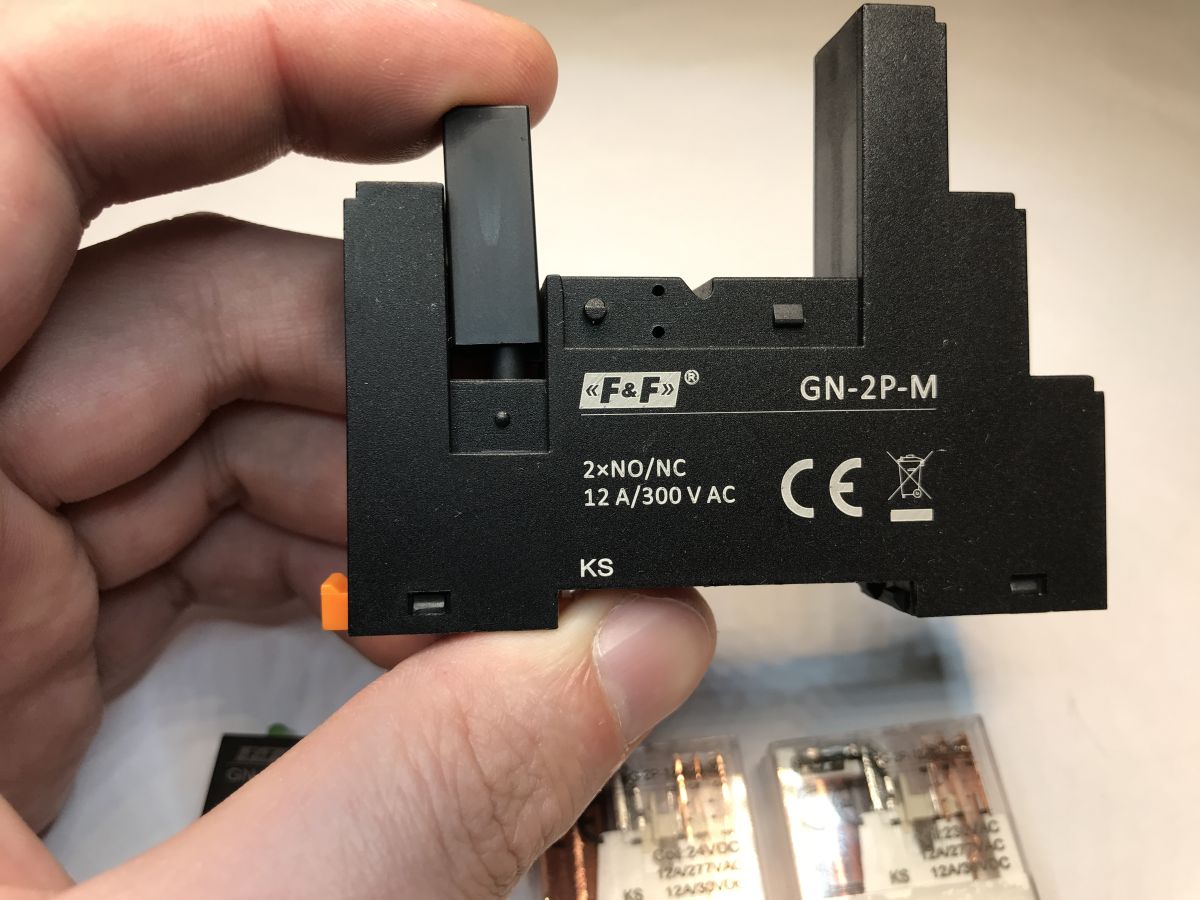

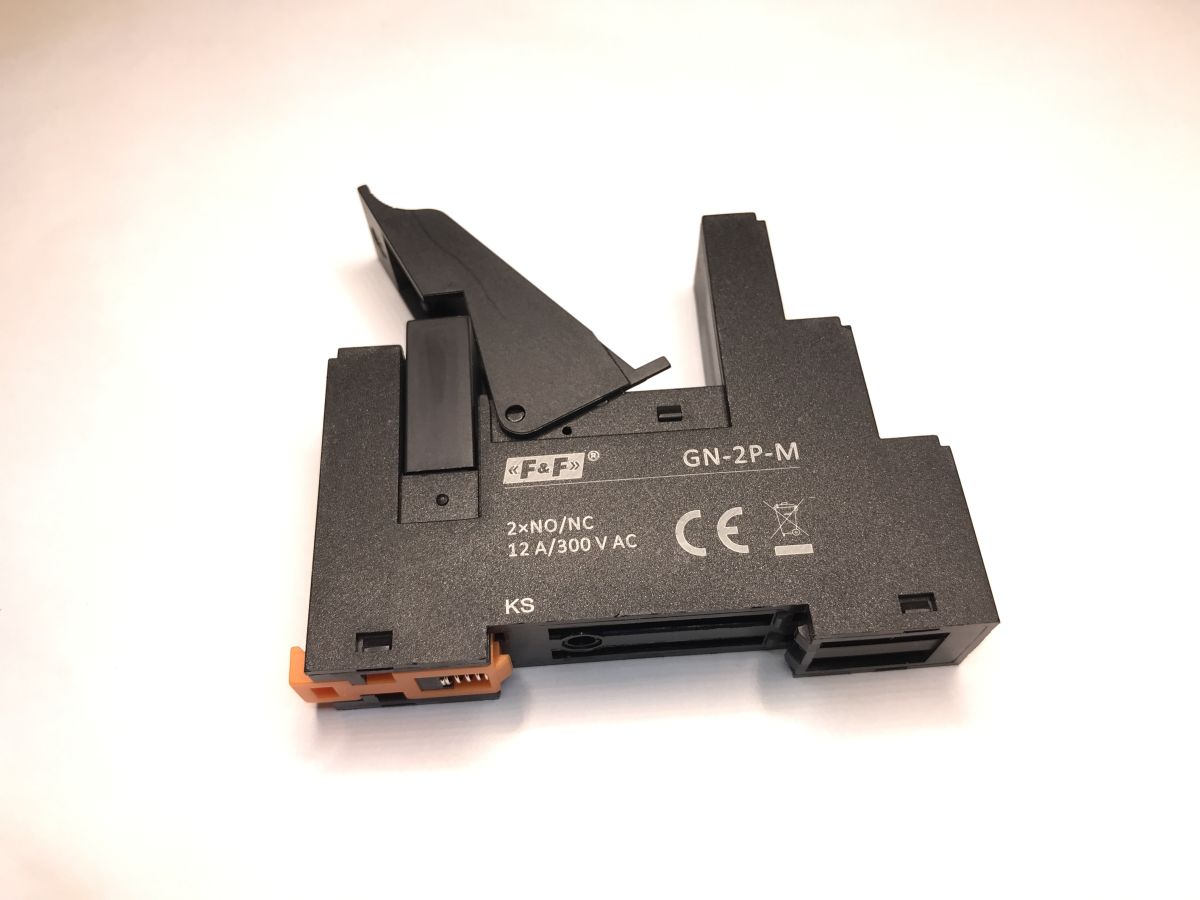

Zdjęcia poniżej przedstawiają kolejno montaż gasika, przekaźnika oraz przekaźnik wraz z zamontowaną klamrą (klamrę zakłada się oczywiście przed włożeniem przekaźnika, po prostu do zdjęcia dałem go bez klamry):
Montaż na filmiku (bez dźwigni, by lepiej było widać):
Do akcesoriów należą:

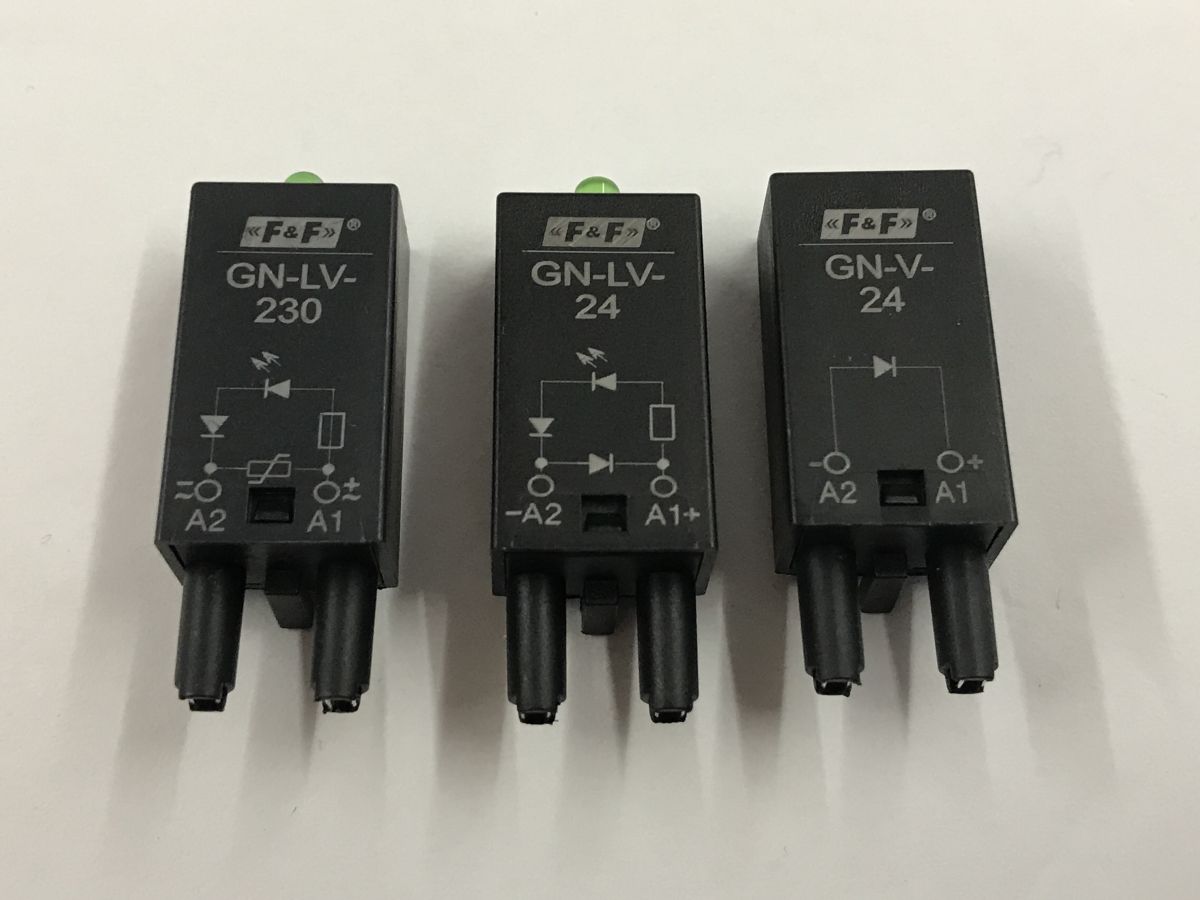

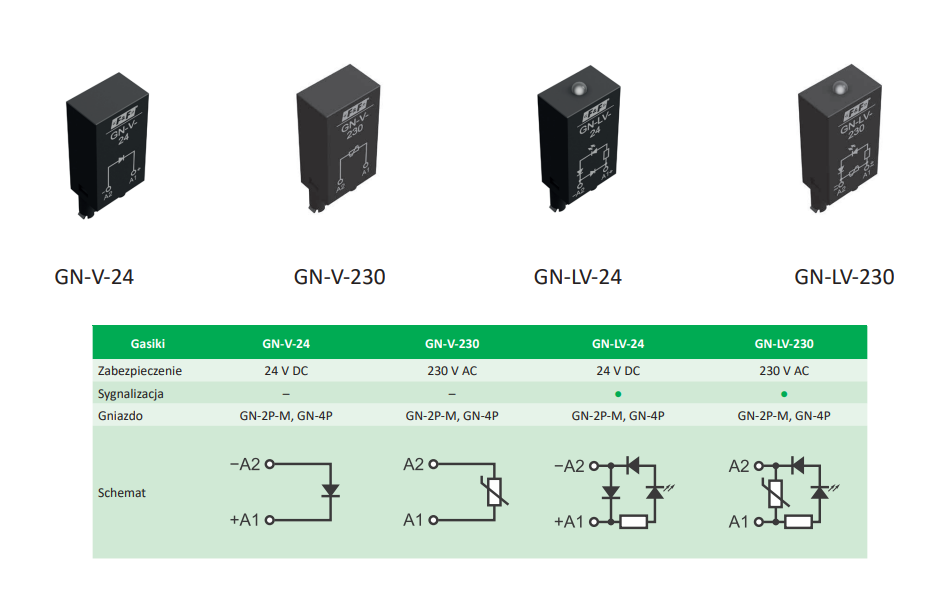

- GN-V-24 (moduł przeciwprzepięciowy, 24 V, dedykowany dla gniazd GN-2P-M i GN-4P)
- GN-LV-24 (moduł przeciwprzepięciowy z diodą LED, 24 V, dedykowany do gniazd: GN-2P-M i GN-4P)
- GN-LV-230 (moduł przeciwprzepięciowy z diodą LED, 230 V)

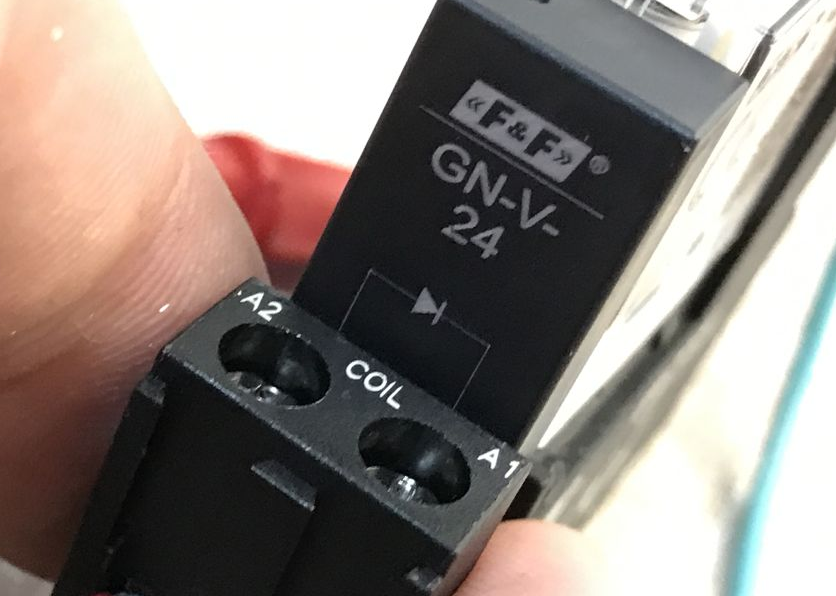

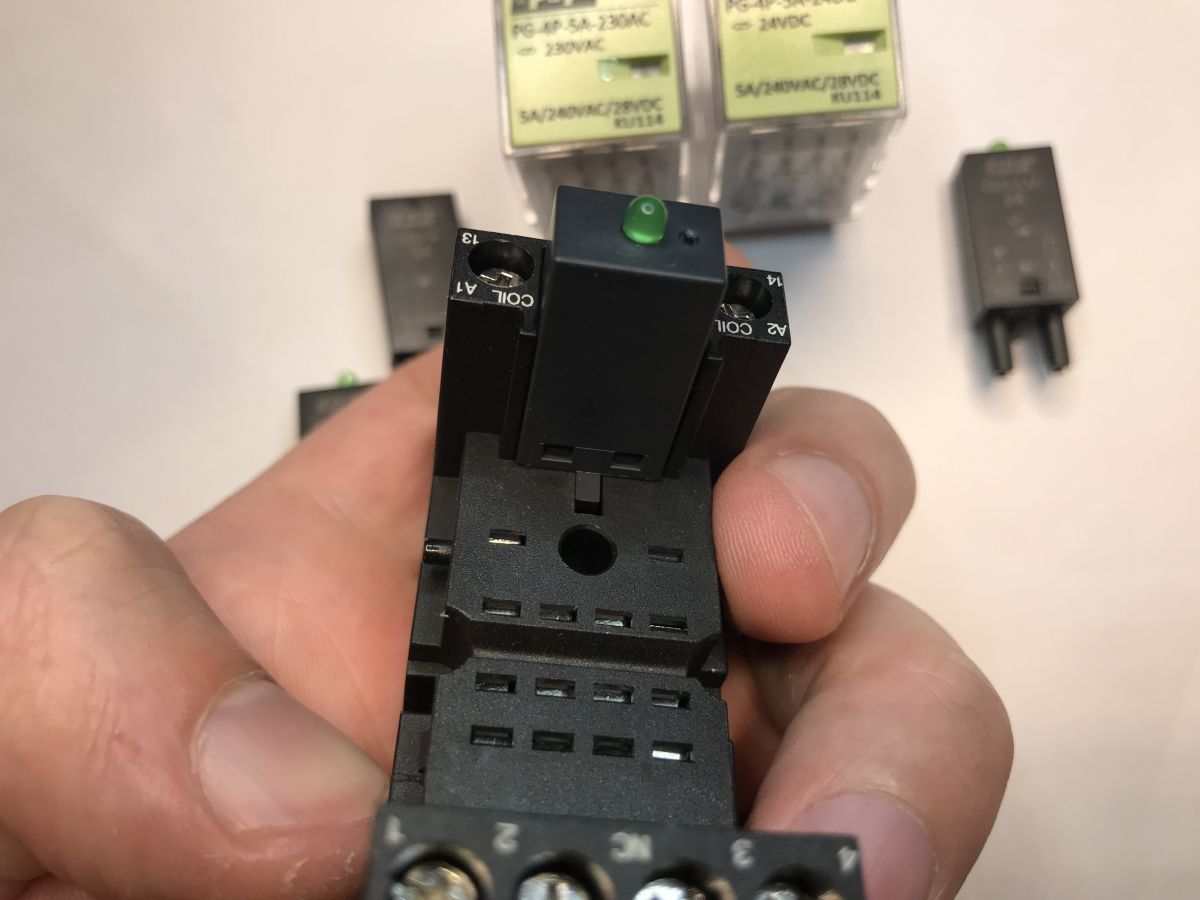

Bardzo ważne jest, by pamiętać, że musimy respektować polaryzację pokazanych tu gasików na napięcie 24 V DC. Przeciwne ich podłączenie będzie skutkować zwarciem. Terminale śrubowe mają oznaczenia A1 i A2, więc trzeba uważać:
Oto demonstracja filmowa dla PG-2P-12A-24DC. Pobór prądu przy napięciu 24 V DC wynosi około 22 mA. Obciążenie, czyli żarówka zasilana z 230 V, podłączona jest do styku wspólnego i normalnie otwartego, więc włączenie zasilania zapala żarówkę.
Osprzęt i przekaźniki kompatybilne z GN-4P

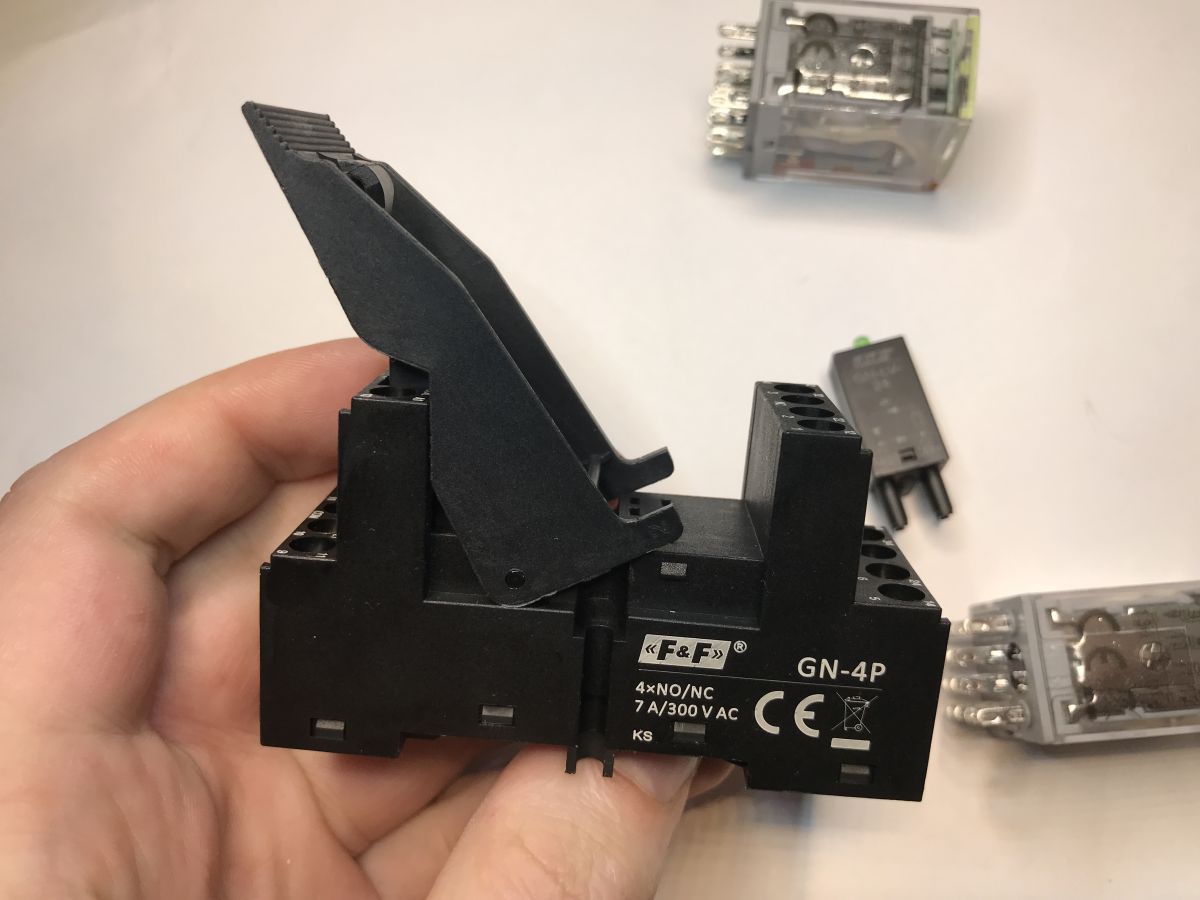

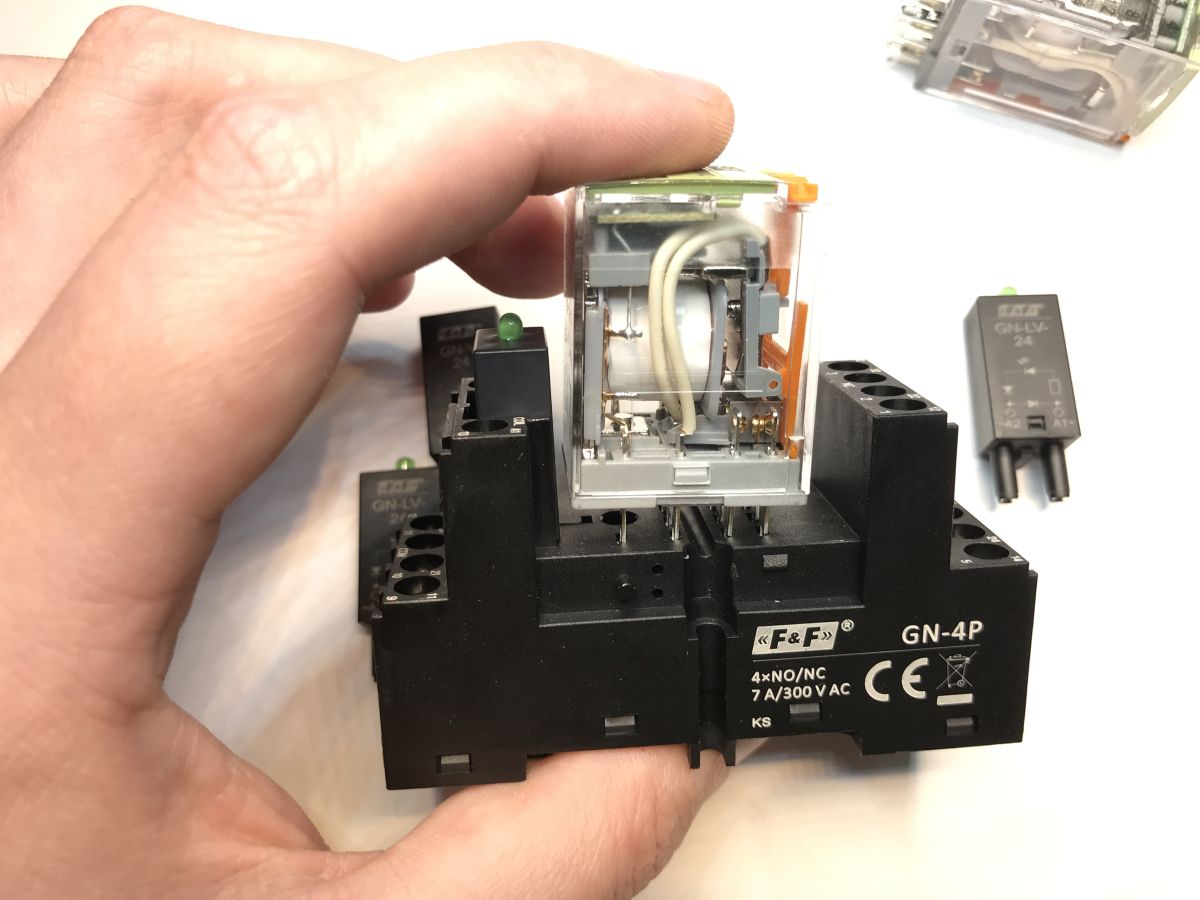

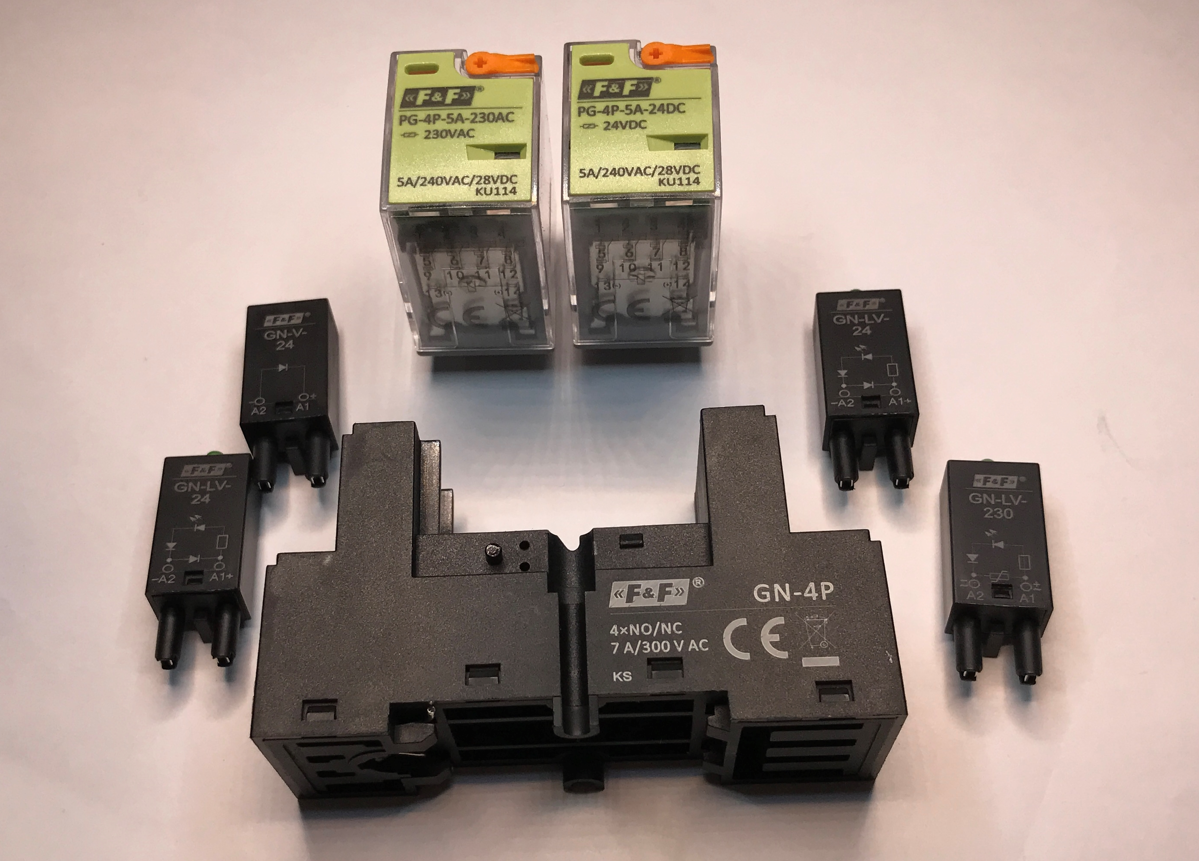

GN-4P to gniazdo przekaźnikowe 4P (cztery styki przełączne NO/NC) na szynę DIN TH-35 o obciążalności do 7 A i przeznaczone do przekaźników PG-4P zasilanych napięciem 24 V DC lub 230 V AC. Posiada wytrzymałość elektryczną 2500 V. Oferuje zgodność z normami PN-EN 60999-1:2002, PN-EN 61810-1:2015-09 i PN-EN 61984:2009.
Do GN-4P są również dostępne akcesoria, takie jak gasiki, klamry montażowe oraz listwy grzebieniowe. Warto również pamiętać, że kompatybilne z nim są te same gasiki które pokazywałem w poprzednim akapicie, w przypadku GN-2P.
Kompatybilne przekaźniki:
- PG-4P-5A-230AC
- PG-4P-5A-24DC
Pokazane przekaźniki oferują cztery styki (4P) i obciążalność do 5 A. Materiał styków AgSnO₂ zapewnia niezawodne działanie w aplikacjach przemysłowych.

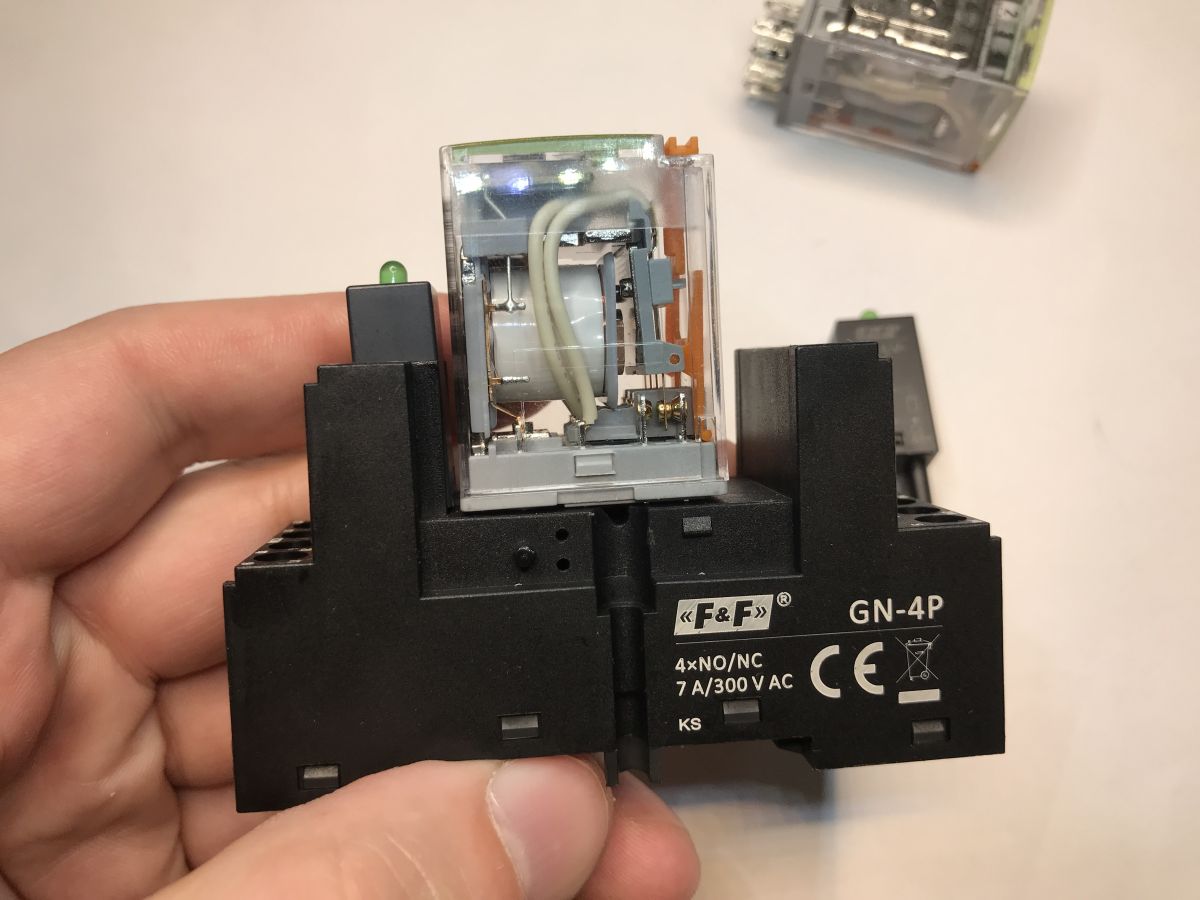

Przyjrzyjmy się krótko montażowi takiego przekaźnika w gnieździe:
Filmik przedstawia test PG-4P-5A-24DC zasilanego z zasilacza laboratoryjnego. Napięcie cewki to 24 V DC, a prąd to około 38 mA. Zwarcie przekaźnika zapala żarówkę na 230 V.
Być może zainteresuje Was przy jakim napięciu ten przekaźnik się załącza - poniżej filmik ze stopniowym zwiększaniem napięcia na zasilaczu laboratoryjnym:
Na filmie poniżej przetestowaliśmy PG-4P-5A-230AC. Tym razem bez zasilacza, bo tutaj napięcie cewki to 230 V.
Tutaj można dodać, że te przekaźniki mają opcję ręcznej blokady styku:
Prezentacja video
Zapraszamy również do zapoznania się z materiałem w serwisie Youtube:
Podsumowanie
Przekaźniki interfejsowe F&F wraz z dedykowanymi gniazdami GN stanowią kompletny i elastyczny system do realizacji różnorodnych zadań w automatyce przemysłowej i instalacjach sterowniczych. Dzięki szerokiemu zakresowi napięć cewki, różnym konfiguracjom styków (1P, 2P, 4P) oraz bogatemu osprzętowi - modułom przeciwprzepięciowym, listwom grzebieniowym i obejmom wyrzutnikowym - rozwiązania te można łatwo dopasować do konkretnych potrzeb projektowych.
| Przekaźniki interfejsowe | PG-1P-6A-12 | PG-1P-6A-24 | PG-1P-6A-60 | PG-2P-12A-24 | PG-2P-12A-230 | PG-4P-5A-24 | PG-4P-5A-230 | Liczba i rodzaj zestyków | 1P | 1P | 1P | 2P | 2P | 4P | 4P | Materiał styków | AgSnO₂ | AgSnO₂ | AgSnO₂ | AgSnO₂ | AgSnO₂ | AgSnO₂ | AgSnO₂ | Obciążalność prądowa [A] | 6 | 6 | 6 | 12 | 12 | 5 | 5 | Maksymalny prąd rozruchowy [A] | 80 | 80 | 80 | 12 | 12 | 5 | 5 | Napięcie znamionowe cewki | 12 V DC | 24 V DC | 60 V DC | 24 V DC | 230 V AC | 24 V DC | 230 V AC | Maksymalne napięcie łączeniowe | 277 V AC / 30 V DC | 277 V AC / 30 V DC | 277 V AC / 30 V DC | 277 V AC / 30 V DC | 277 V AC / 30 V DC | 240 V AC / 28 V DC | 240 V AC / 28 V DC | Wymiary (szer.×wys.×głęb.) [mm] | 5,2×28,1×19,2 | 5,2×28,1×19,2 | 5,2×28,1×19,2 | 13×29×29,5 | 13×29×29,5 | 21×27×43 | 21×27×43 | Zastosowanie | GN-1P-24 | GN-1P-24 | GN-1P-230 | GN-2P-M | GN-2P | GN-4P | GN-4P |
Wszechstronność, łatwość w montażu, zgodność z obowiązującymi normami PN-EN oraz kompaktowa budowa gwarantują niezawodność i bezpieczeństwo działania w każdych warunkach.
Czy korzystacie z przekaźników interfejsowych? Jakie widzicie dla nich zastosowania?
Pełna karta katalogowa przekaźników interfejsowych F&F:
https://www.fif.com.pl/pl/index.php?controller=attachment&id_attachment=3843
[Współpraca reklamowa z F&F Filipowski sp.k.]
