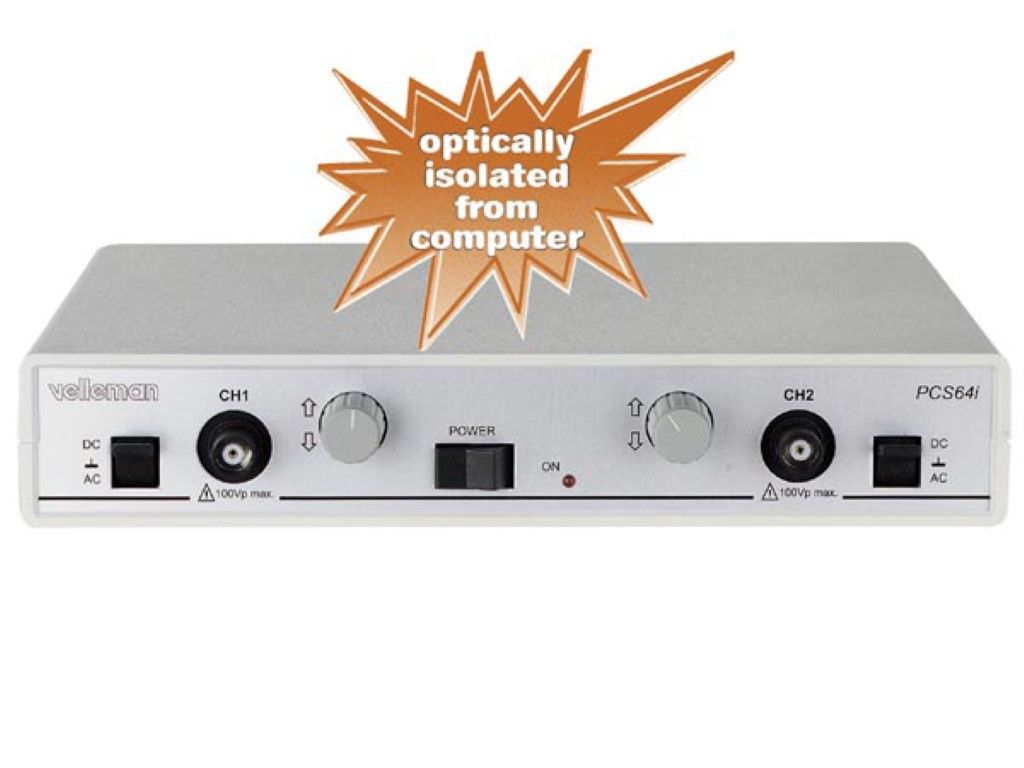

Tak jak w tytule dzisiaj na tapecie a raczej na stole dość archaiczny sprzęt jakim jest przystawka oscyloskopowa do komputera.
Z jakiego roku jest to sprzęt? Sądząc po instrukcji to jakoś 98r.
Parametry oscyloskopu: liczba wejść: 2;
✓ impedancja wejściowa: 1MΩ/30pF;
✓ pasmo wejść analogowych: 13MHz;
✓ maksymalne napięcie wejściowe: 100V;
✓ rozdzielczość przetworników A/C: 8 bitów;
✓ częstotliwość próbkowania: 32/64MHz;
✓ pojemność pamięci próbek: 4kB/kanał;
✓ rozbudowane możliwości wyzwalania podstawy
czasu;
✓ zewnętrzne zasilanie: 9V/800mA;
✓ współpraca z komputerem PC poprzez złącze
Centronics (z wewnętrzną optoizolacją).

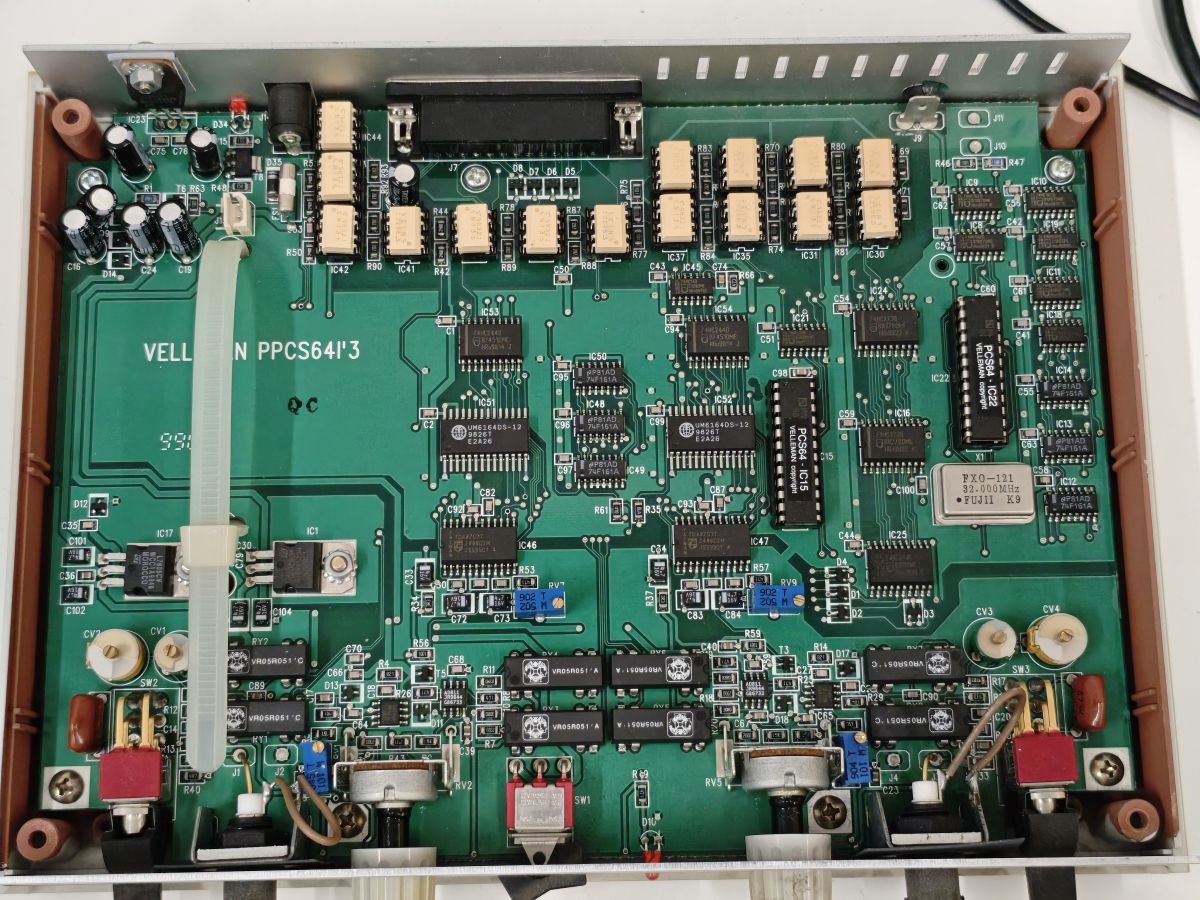

Tak się prezentuje wnętrze:

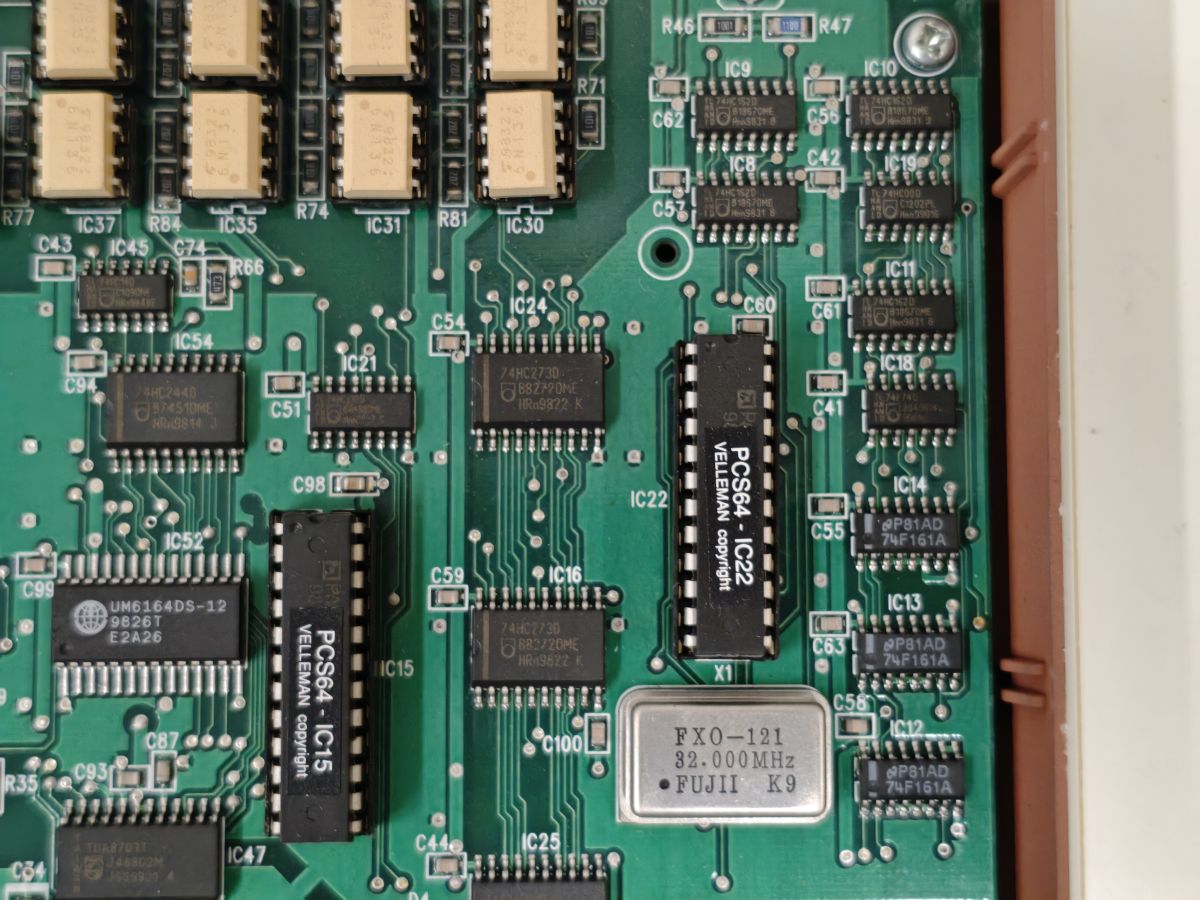

Jak widać mamy dość dużo elementów

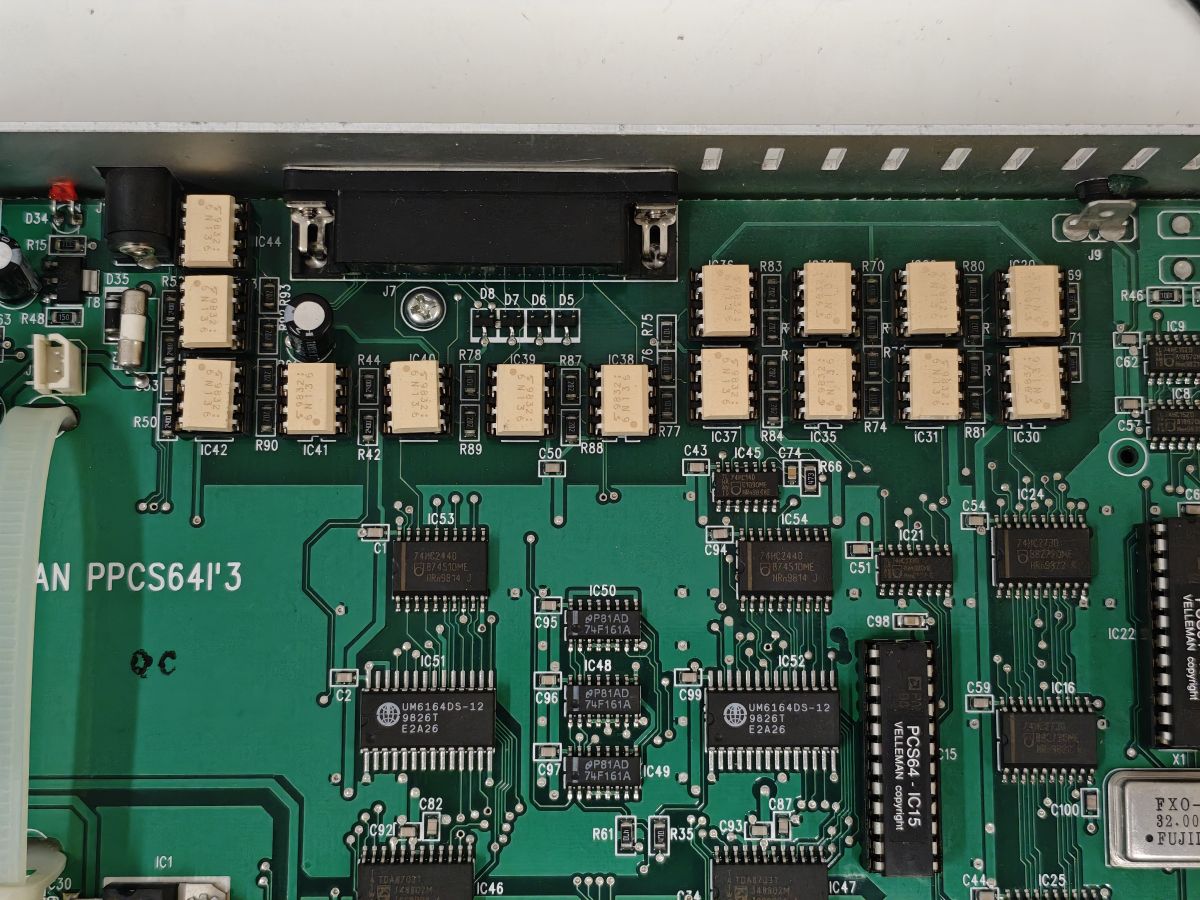

Idąc od strony portu LPT mamy transoptory 5N136

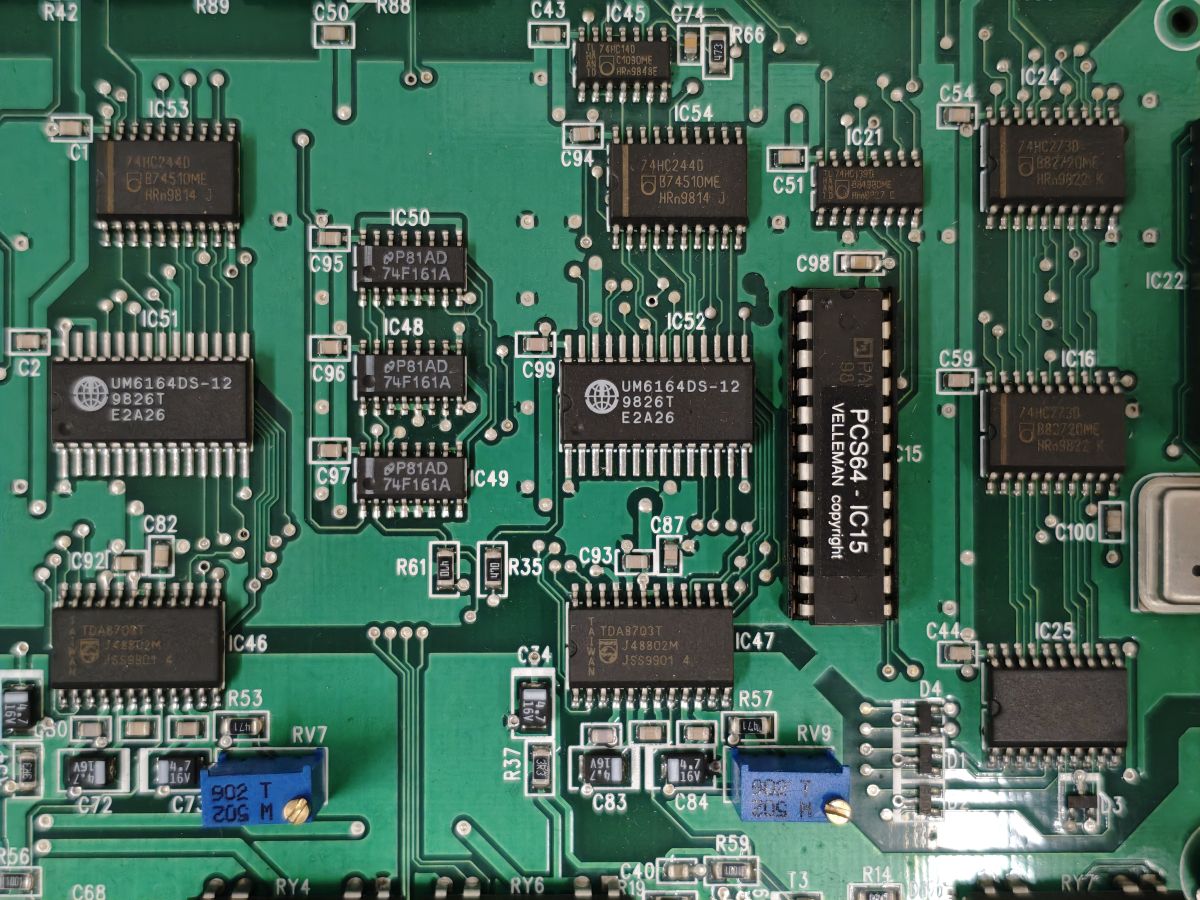

Mamy również trochę buforów: 74HC224D
Przerzutników : 74HC273D
Liczników dwójkowych: 74F161A
Liczników dziesiętnych: 74HC162
2x UM6164DS-12 CMOS SRAM
2x Przetworniki A/D TDA8703T 8bit
2 układy w podstawce to: PALCE22V10H-15PC/4 EE CMOS (Zero Power) Versatile PAL Device produkcji AMD.
w torze wejściowym znalazły się również :

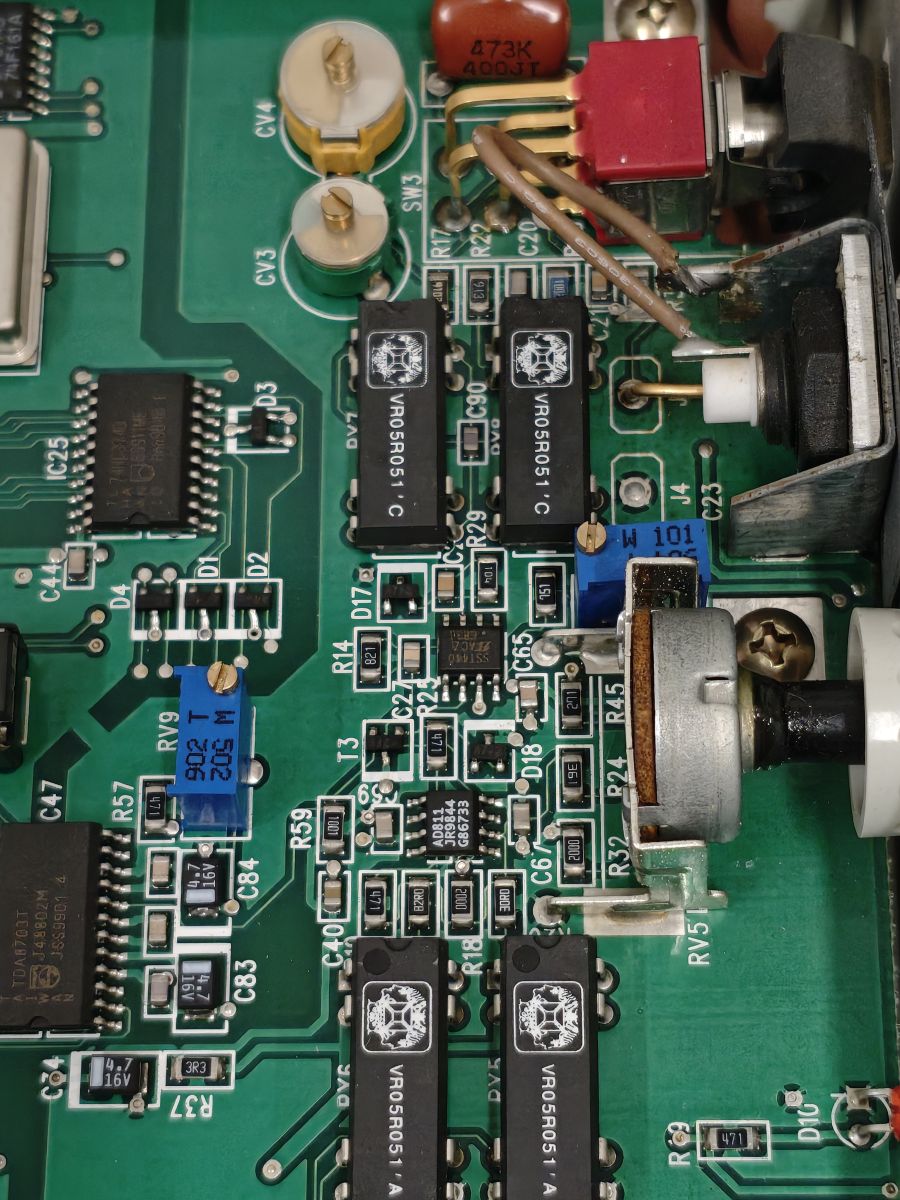

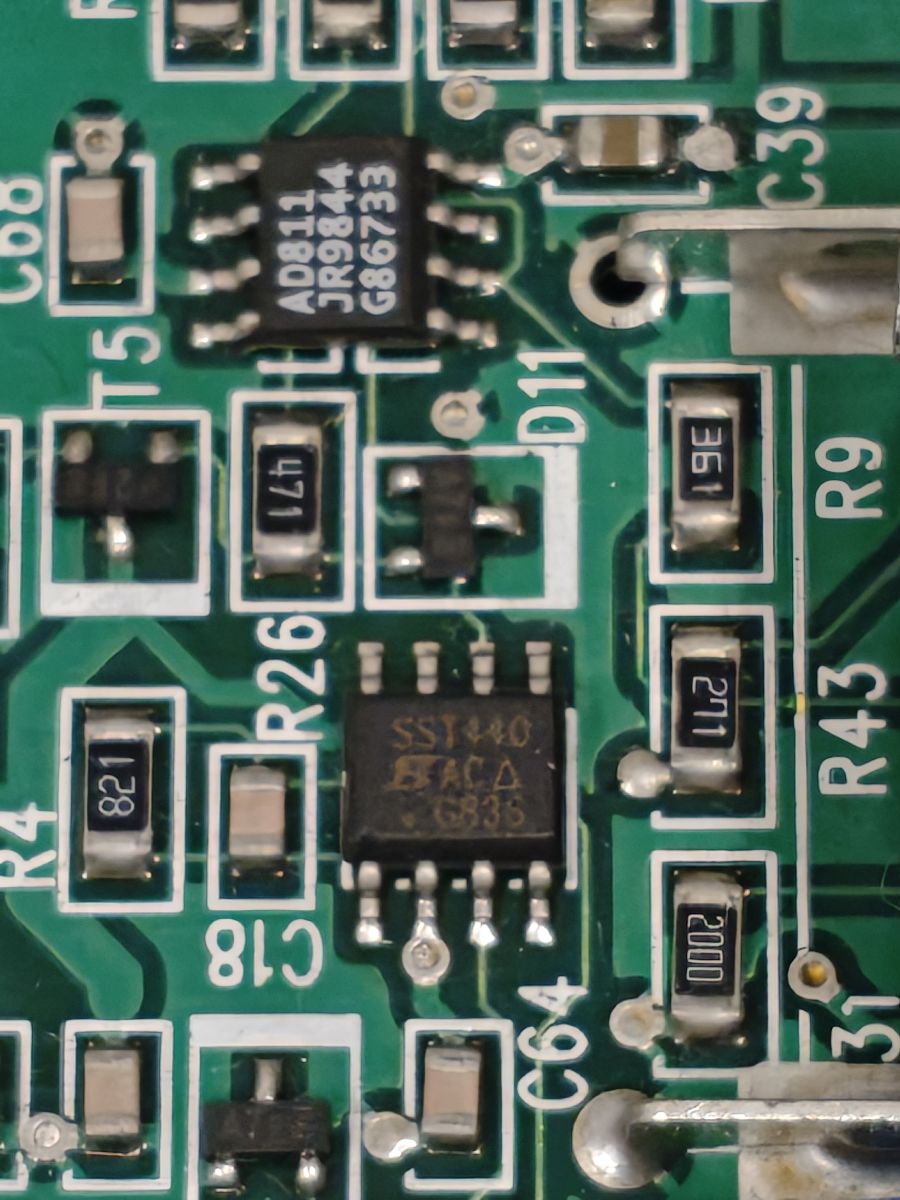

układ AD811 op-amp 140 MHz bandwidth (3 dB, G = +1)
oraz N-chanel Mosfet SST440

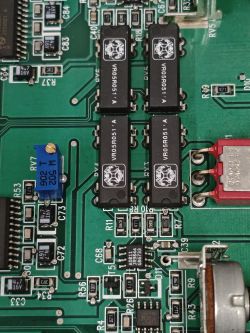

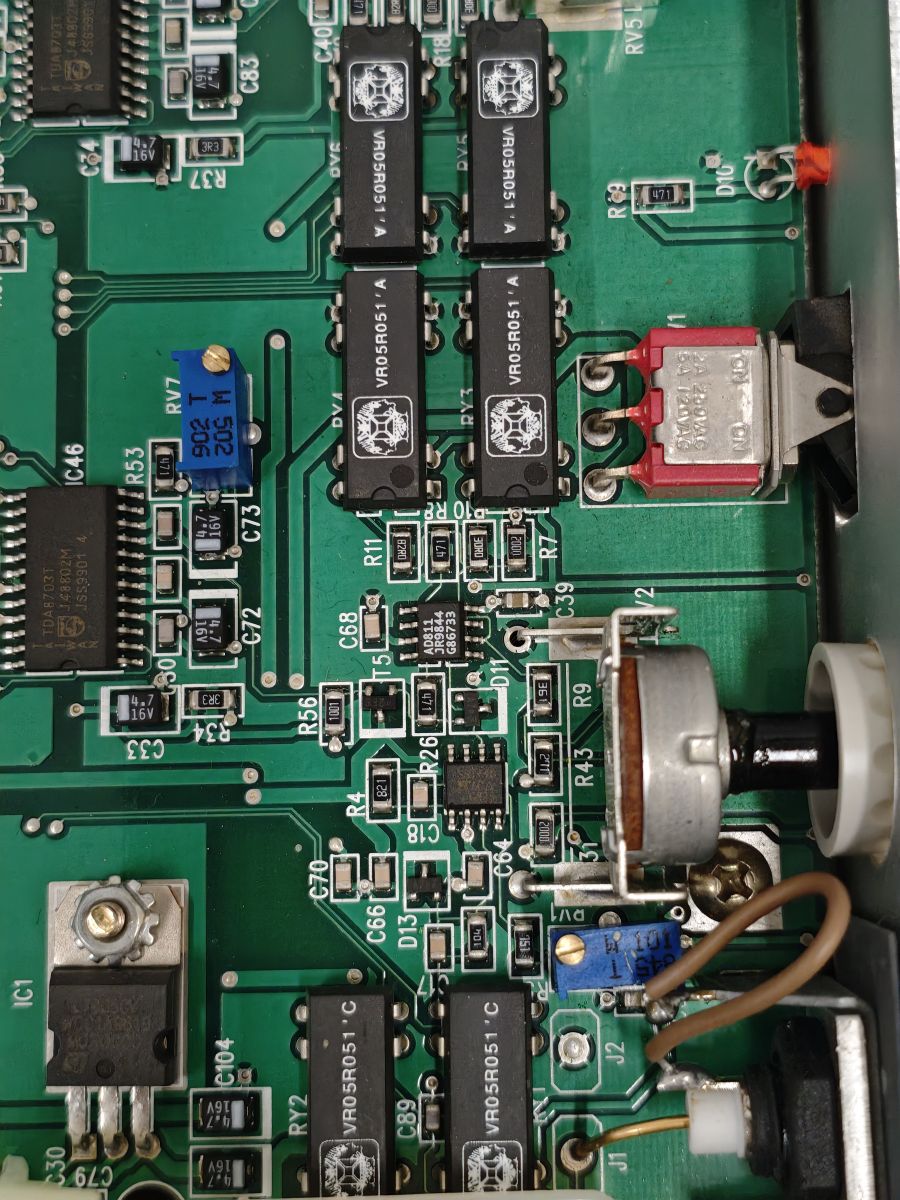

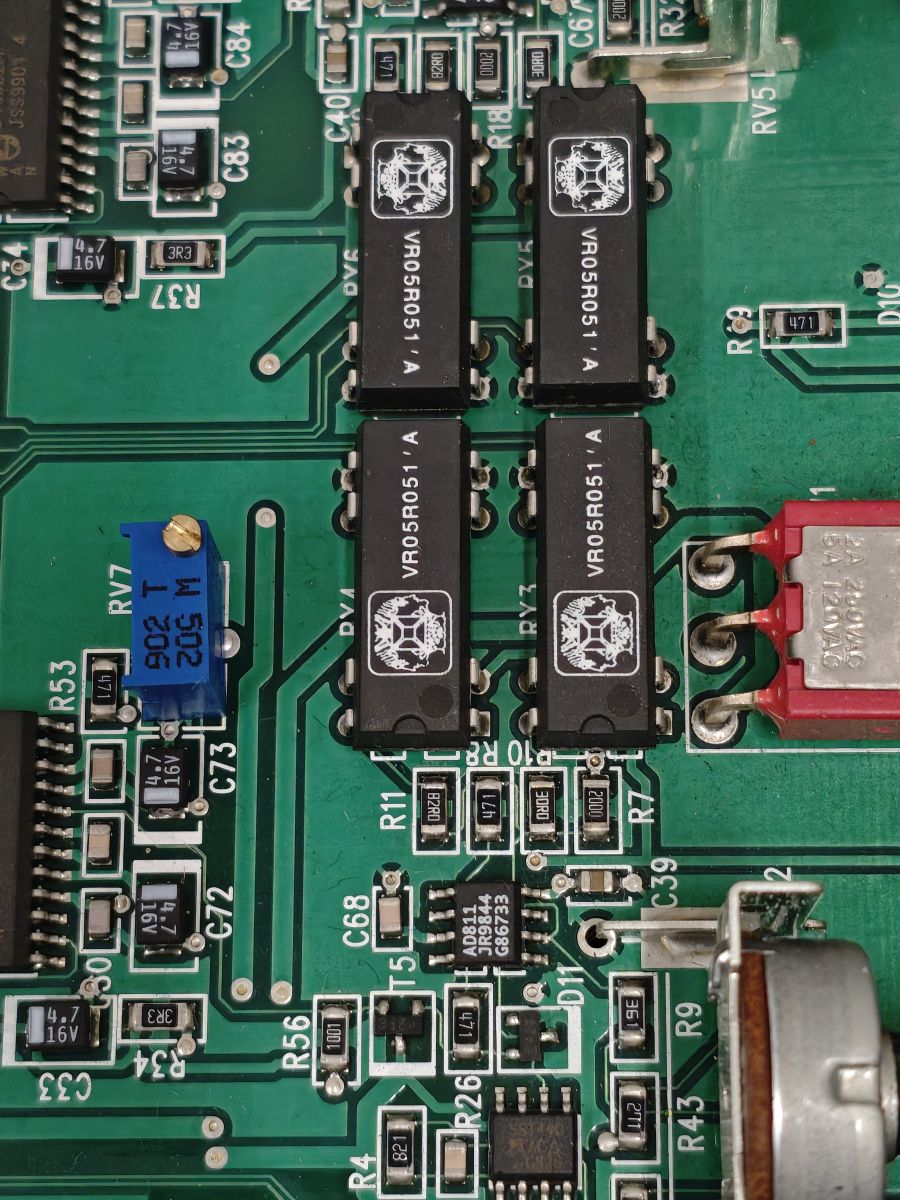

6 sztuk przekaźnika kontraktonowego VR05R051.
Jest również miejsce na akumulator BP9 Ni-CD 7.2v 700mAh
Co ciekawe są tu napięcia symetryczne +- 5V realizują je stabilizatory LM7805 oraz LM7905.
