Analizator widma AD 1988 :)

PeterBernard314 10 Kwi 2008 23:21 11432 29
  • Analizator widma AD 1988 :)

    Kiedyś nie było procesorów, a zdobycie ULY7741 też nie było łatwe, ale się udało. Dziś patrząc na moją konstrukcję z przed 20 lat myślę sobie jak daleko to wszystko zaszło, a dokąd dalej zajdzie :shocked!: Pozdrawiam.

    Analizator widma AD 1988 :)

    Fajne! Ranking DIY
    Darmowe szkolenie: Ethernet w przemyśle dziś i jutro. Zarejestruj się za darmo.
    O autorze
    PeterBernard314
    Poziom 15  
    Offline
    Specjalizuje się w: nagrania/nagłośnienie/avr
    PeterBernard314 napisał 225 postów o ocenie 20, pomógł 1 razy. Jest z nami od 2007 roku.
  • TermopastyTermopasty
  • #2
    byrrt
    Poziom 21  
    Normalnie coś niesamowitego! :) Wielka pochwała za czas włożony w budowę takiego analizatora ;) Patrząc na to widać jak czasy się zmieniają.. I chyba wszystkim z tym na rękę ;) Pytanko do autora - ileb to pobiera prądu? :) Rozumiem, że płytka projektowana ręcznie na papierze mm czy coś w tym rodzaju? Bardzo ładnie rozmieszczone elementy - ciasno :)
  • #3
    anilion
    Poziom 14  
    ah, az czuje ten zapach ... :)

    ładne, wsadzic tylko w jakąś obudowe i na biurko.

    pokaż strone druku
  • TermopastyTermopasty
  • #5
    zylak86
    Poziom 12  
    Na prawdę gratuluje projektu. widać duża cierpliwość i pracę wniesioną w wykonanie. pozdrawiam
  • #7
    PEJO
    Poziom 21  
    bardzo ładna konstrukcja!
    i pewnie mega możliwosci i dokładnosć. osobiście wole takie rozwiazania niz µP. ciekawią mnie te zielone tranzystory! co to za jedne? ładne są:)
  • #8
    Atreyu
    Poziom 22  
    Hehe, chyba nawet widziałem ten układ kiedyś na żywo, a było to faktycznie wiele lat temu, prawda Piotrze ?? Już wtedy chciałem coś podobnego zrobić ale nie starczyło chęci i czasu :D A co do tranzystorów to nieraz Unitra-Cemi stosowała takie masy plastyczne do swoich produktów.
    Pozdro. . .
  • #9
    mazerlok
    Poziom 14  
    to była prawdziwa elektronika.
    teraz to sie bierze scalaka i zamiast wielkiej płyty ledwo co laminatu i urządzenie gotowe.
  • #10
    danlancher
    Poziom 27  
    ... i nawet nie wie sie,jak to dziala. Scalaczek,pare opornikow,tranzystorow i juz.


    Swietny projekt ;)
  • #11
    Mariuszek15
    Poziom 24  
    mazerlok Masz rację :) Pare elementów i można zrobić porządny analizator widma akustycznego na 24 słupki. Sam zrobiłem analizator na LCD 2x24. Sam jestem fanem takich bajerów ;) Efekt fajny ( https://obrazki.elektroda.pl/83_1205686159.jpg ) ale nie tak dobry jak na diodach LED. I tutaj jest właśnie cały urok w analizatorach opartych na układach analogowych :) Pozdrawiam !
  • #12
    wojtek2812
    Poziom 22  
    Ładna konstrukcja. Widze tu tylko krajowe komponenty :) Mam sentyment do półprzewodników firmy CEMI i do kondziorków MIFLEXa.
  • #13
    kulpina
    Poziom 14  
    Osobiście nigdy nie plaowałem budowy analizatora, ale gdybym miał jakiś zrobić to walałbym ten od projektu opartego na mikroprocesorze :D Możesz podrzucić schamat PCB "o ile jeszcze istnieją"?
  • #14
    warikap12
    Poziom 13  
    Witam:D. Świetna konstrukcja ale dużo części ile taki coś by wykosztowało. Proszę o schemat.
  • #15
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #16
    PeterBernard314
    Poziom 15  
    Witam, cieszę się widząc takie zainteresowanie :) Schemat na papierze zaginął, jest oczywiście do odtworzenia lecz w tej chwili nie mam czasu na rysowanie nowego, omówię pokrótce: wzm sumujący L+R z regulacja wzmocnienia na wejściu, rozprowadzenie na 10 filtrów oktawowych z podwójnym sprz zwr. na wyjściu każdego filtru dioda i kond 1uF. DC podawane na multiplekser na 4066 dalej na 10 stopniowy komparator poziomów sterujący wierszami matrycy we wspólnej anodzie. Sekwencer z prostego gener. RC, licznik 4017 steruje multiplekserem i kluczami kolumn we wspólnej katodzie matrycy. Płytka drukowana była narysowana w P-Cad, kiedy jeszcze zaraz po technikum przez krótki czas pracowałem w dużej państwowej fabryce elektronicznej, jako projektant pcb (pucybut Hehe) , nawet były zrobione klisze, lecz w 1991 raz pożyczone koledze i słuch po nich zaginął. Ta płytka była narysowana ręcznie i jest jak najbardziej do odtworzenia z drobnym problemem braku czasu na to.

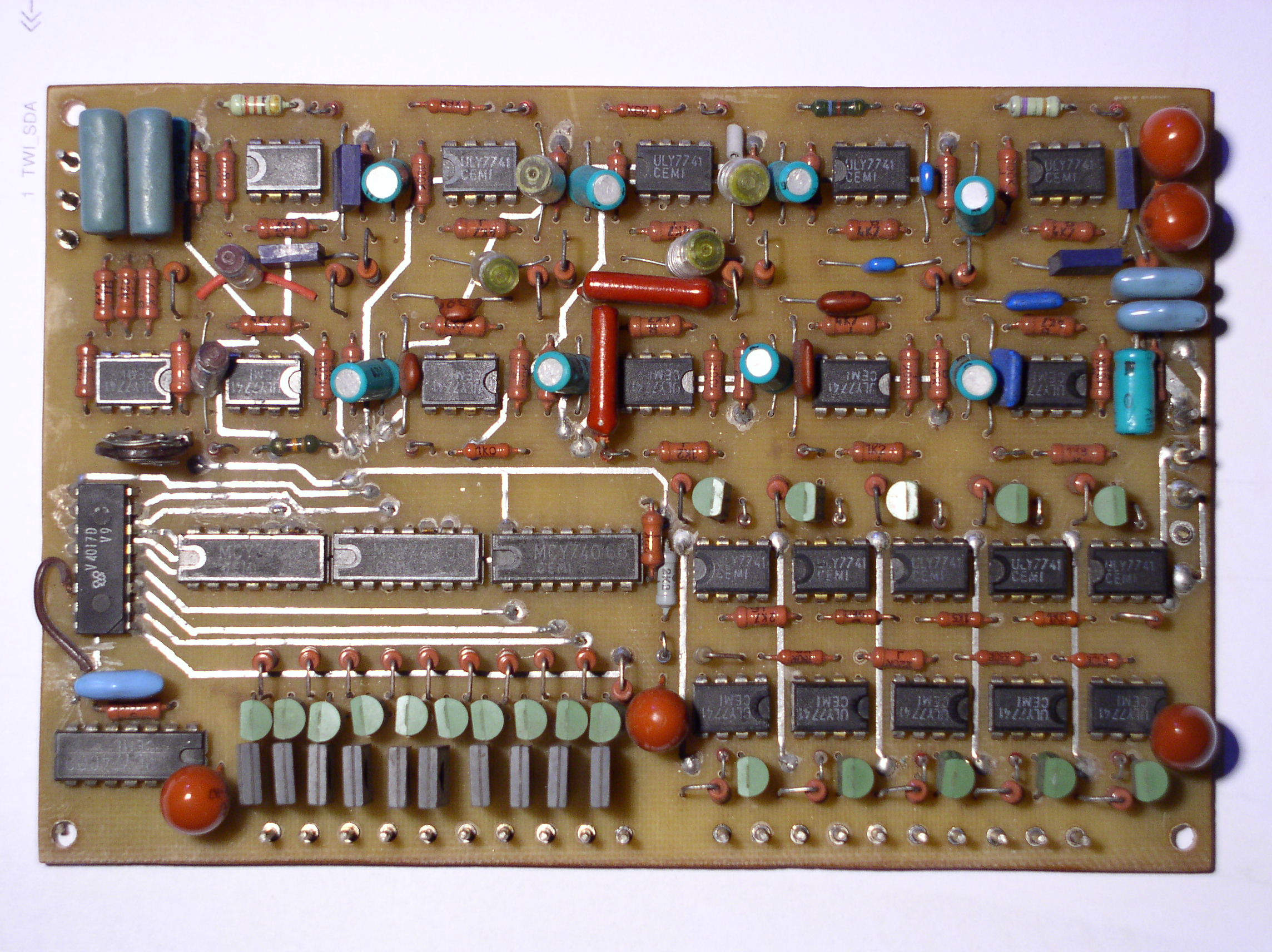

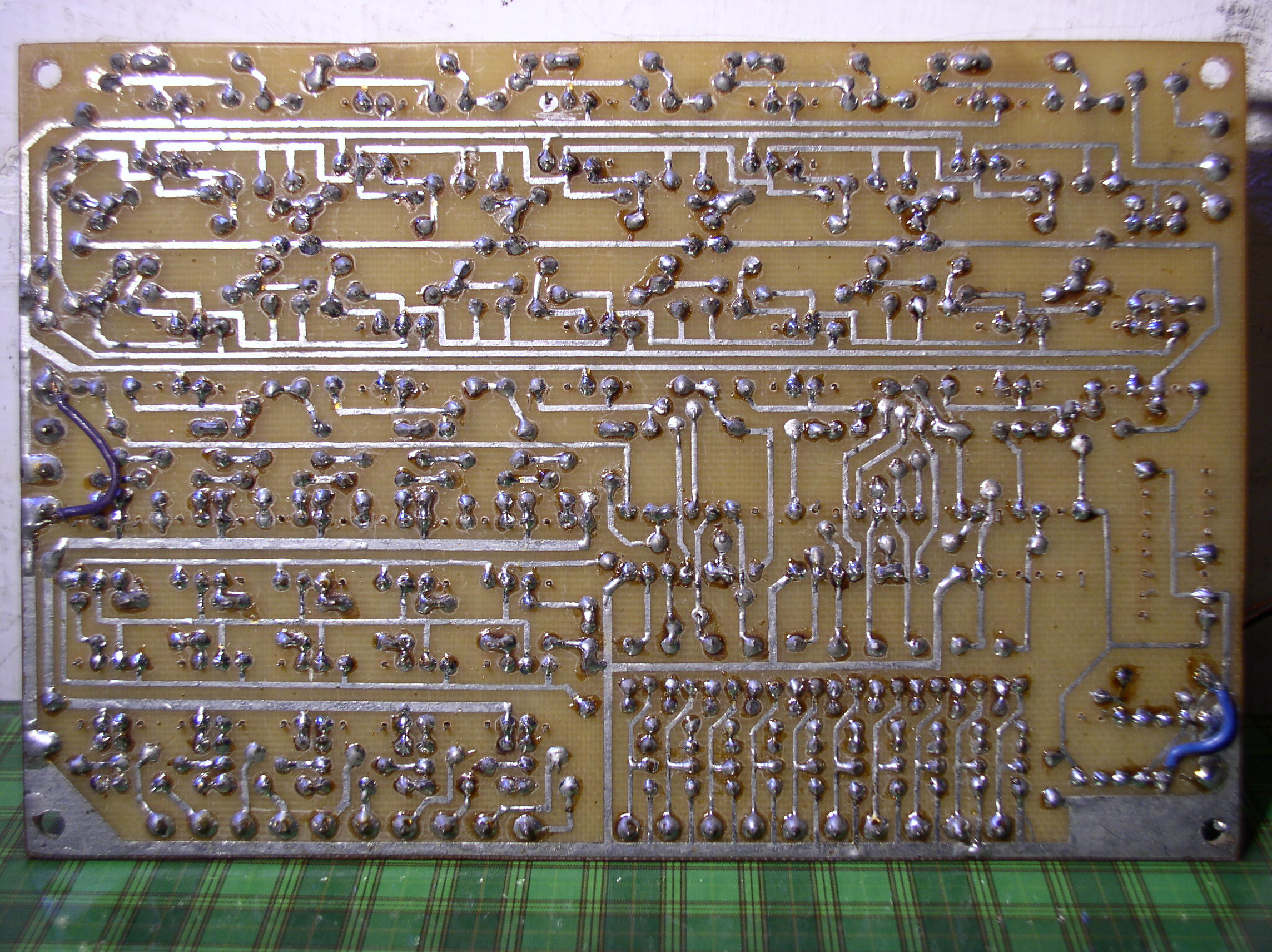

    Tak więc dla podtrzymania ducha DIY i wspomnień z dawnych dobrych, choć 'kryzysowych' czasów zamieszczam szczegółowe zdjęcia z których każdy chętny odtworzy układ. Płytka ma format 150x100mm
