TL;DR

Omówiono napięcie niezrównoważenia wzmacniacza operacyjnego OP27 i jego wpływ na układy pomiarowe.
Przy pracy jako wtórnik z wejściem zwartym do masy napięcie niezrównoważenia widać na wyjściu, a przy wzmocnieniu około x100 rośnie do około 1mV.
Dla niektórych wzmacniaczy, w tym OP27, można skorygować to napięcie zewnętrznym potencjometrem, ale temperatura powoduje dryft tego parametru.

Wygenerowane przez model językowy.

REKLAMA

Zgłoś naruszenie prawa

Odpowiedz Fajne? Ranking DIY | Nowy temat

Powiadamiaj o nowych artykułach

Obserwuj nas

📢 Słuchaj (AI):

Autor tematu Pomocny post? (+3)

Post #1
21618132 27 Lip 2025 11:11

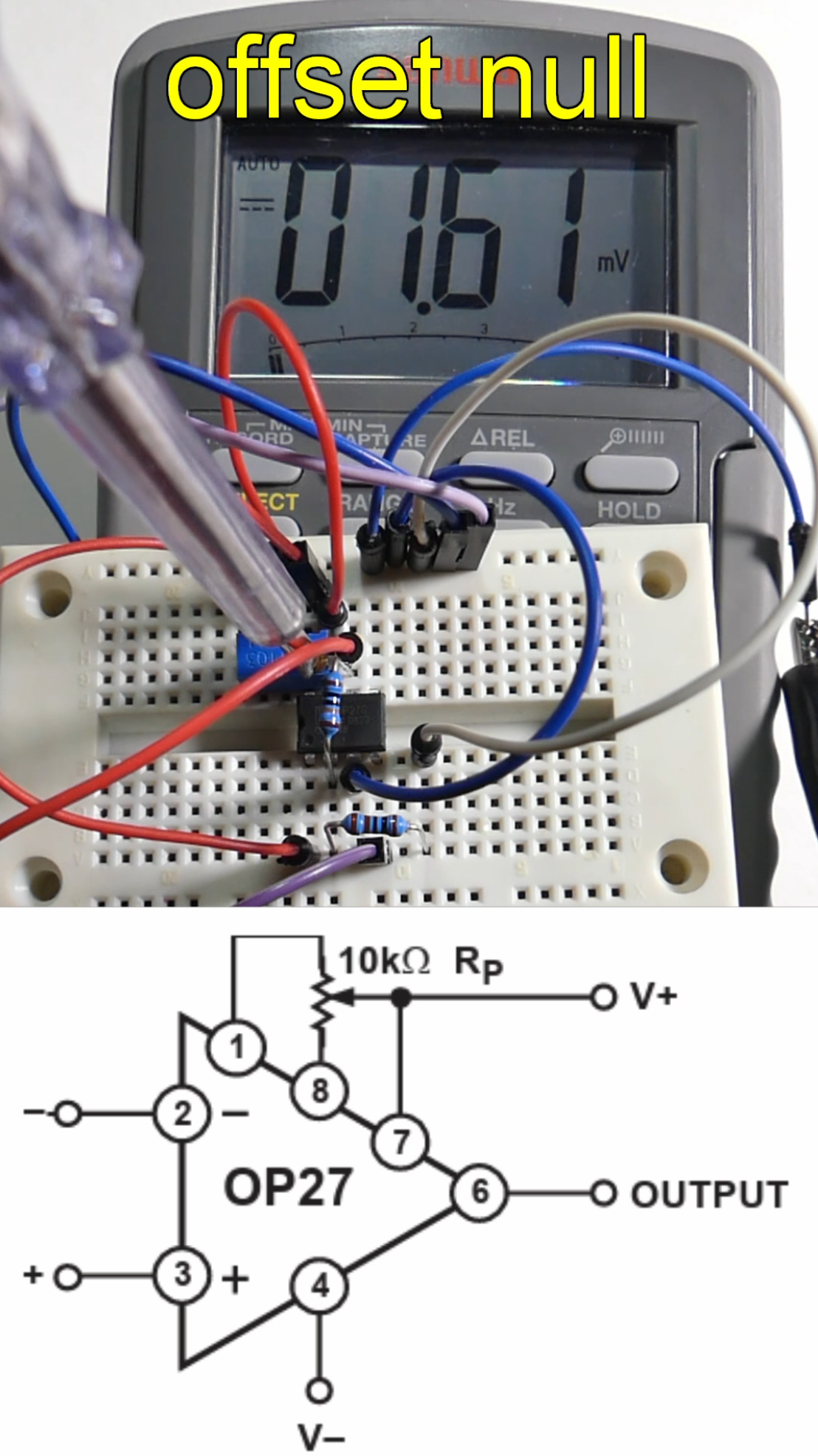

W poprzednim materiale dla egzemplarza wzmacniacza operacyjnego OP27 określiliśmy napięcie niezrównoważenia jako 10-20µV. Gdy wzmacniacz pracuje jako wtórnik napięciowy a wejście połączymy z masą to napięcie niezrównoważenia można zmierzyć na wyjściu wzmacniacza. Gdy wzmacniacz pracuje ze wzmocnieniem około x100 to napięcie niezrównoważenia dla tego konkretnego egzemplarza wywoła na wyjściu napięcie około 1mV (przy wejściu połączonym z masą). Takie napięcie może wpływać na pracę niektórych układów np. układów pomiarowych. Dla niektórych wzmacniaczy (w tym dla OP27) możliwe jest skorygowanie napięcia niezrównoważenia zewnętrznym potencjometrem. Taka możliwość może się przydać, niestety temperatura wpływa na dryft tego parametru.

Fajne? Ranking DIY
O autorze
TechEkspert TechEkspert

Redaktor
Offline

Dołączył: 19 Wrz 2014

Posty: 7113

Pomógł: 16

Ocena postów: 5491

Punkty: 24088
W moich materiałach znajdziecie testy i prezentacje sprzętu elektronicznego, modułów, sprzętu pomiarowego, eksperymenty. Interesuje mnie elektronika cyfrowa, cyfrowe przetwarzanie sygnałów, transmisje cyfrowe przewodowe i bezprzewodowe, kryptografia, IT a szczególnie LAN/WAN i systemy przechowywania i przetwarzania danych.
Specjalizuje się w: mikrokontrolery, rozwiązania it
TechEkspert napisał 7113 postów o ocenie 5491, pomógł 16 razy. Jest z nami od 2014 roku.

Promuję tematy:
21.05.2026 Efektywna produkcja szaf sterowniczych, czy ogranicza nas tylko wyobraźnia? Phoenix Contact podcast
09.05.2026 Próby z E-SSA Enhanced Spread Spectrum Aloha m.in dla sektora satelitarnego Politechnika Wrocławska
07.04.2026 Wnętrze nowego plafonu LED 230V
30.03.2026 Obserwacja na żywo zmian częstotliwości 50 Hz w Krajowym Systemie Elektroenergetycznym
29.03.2026 Wnętrze i usterka oraz prowizoryczna naprawa plafonu LED
REKLAMA
#2 21619015 28 Lip 2025 08:48

CosteC CosteC

Poziom 39

Posty: 5259

Pomógł: 398

Ocena: 1626
Pomocny post? (+4)

Post #2
21619015 28 Lip 2025 08:48

W swojej praktyce unikam ręcznej korekcji napięcia niezrównoważenia.
Wynika to głównie z faktu, że korekcja jest poprawna tylko dla danej temperatury i offset pojawia się gdy temperatura pracy ulegnie zmianie. Może ma to jakiś sens do domowych przyrządów pracujących w bardzo wąskim zakresie temperatur otoczenia.
Zazwyczaj taniej i prościej jest wybrać lepszy wzmacniacz albo zastosować układ niewrażliwy na zmiany napięcia niezrównoważenia.
OP07 jest bardzo tani i dostępny od wielu dostawców. W wielu przypadkach jego umiarkowana szybkość nie przeszkadza.

Promuję tematy:
04.01.2026 Jak nie mierzyć małych rezystancji
13.06.2025 ZOYI ZT-703S mógłby być świetny, ale nie jest (reverse engineering ADC)
30.10.2022 Przetwornice Push-Pull bez dławika wyjściowego - herezja czy objaw geniuszu? #2
13.08.2022 Lawinowy generator impulsowy o bardzo szybkich zboczach
02.10.2020 Porównanie rebrandowanych multimetrów vs oryginały, bo po co przepłacać
REKLAMA
#3 21619206 28 Lip 2025 12:25

_ACeK_ _ACeK_

Poziom 14

Posty: 149

Pomógł: 5

Ocena: 141
Pomocny post? (+1)

Post #3
21619206 28 Lip 2025 12:25

Jestem w trakcie składania ➡️ Minisynton ⬅️ 😓 Mam do dyspozycji 741 oraz OP07. Wzmacniacze kupione z Chin. By być pewnym, że to są oryginalne, a nie pisanki, można zmierzyć omomierzem kilka parametrów 😎 Np. jaka jest rezystancja oporników między pin 1, 8 a 7 (OP07). Miernik coś pokazał, to już dobra wiadomość, ale wielkie zaskoczenie 👀 że wartości były różne między 1-7 a 8-7. Tu z odpowiedzią przyszło ⬇️

wczytanie się w PDF-a 😉

😩 Ciągle coś nie tak z wyświetlaniem plików PNG 😳

➡️ plik PNG ⬅️ jak sie patrzy hihi 😛

Promuję tematy:
20.02.2026 Polski Krzem – czy nowa polska firma LSI ma szansę na sukces w branży półprzewodników?
06.12.2025 Led Light by Gerhard Schmidt
03.11.2025 Instalacja do kina domowego 5.1
13.09.2025 Wykrywacz Metali z Balansem Indukcyjnym --- Tesoro Golden Sabre Light TGSL ---
11.08.2025 Pylontech US2000 Lithium Battery teardown oraz BatteryView soft
#4 21619586 28 Lip 2025 18:29

TechEkspert TechEkspert

Redaktor

Posty: 7113

Pomógł: 16

Ocena: 5491
Autor tematu Pomocny post? (0)

Post #4
21619586 28 Lip 2025 18:29

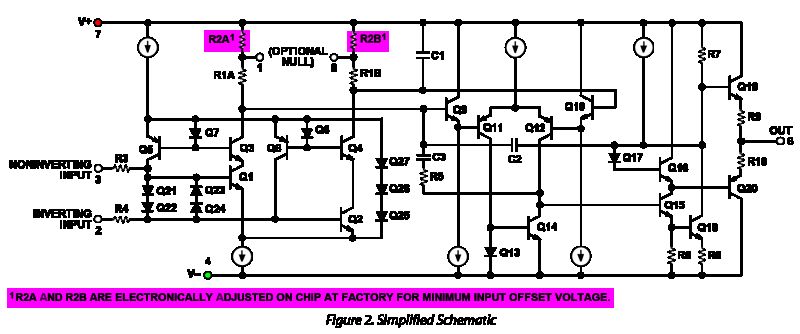

OP07 jest znany od lat jednak nadal widzę go w wielu konstrukcjach, OP27 przyniósł szersze pasmo przenoszenia oraz poprawione praktycznie wszystkie parametry (może poza zużyciem energii). OP27 odziedziczył po OP07 możliwość zewnętrznej korekcji napięcia niezrównoważenia i właściwie można zastąpić OP07 przez OP27 w większości projektów. Na szczęście na OP27 oferta wzmacniaczy operacyjnych się obecnie nie kończy.

Minisynton nie był mi znany może zobaczymy a także usłyszymy efekty?

Promuję tematy:
21.05.2026 Efektywna produkcja szaf sterowniczych, czy ogranicza nas tylko wyobraźnia? Phoenix Contact podcast
09.05.2026 Próby z E-SSA Enhanced Spread Spectrum Aloha m.in dla sektora satelitarnego Politechnika Wrocławska
07.04.2026 Wnętrze nowego plafonu LED 230V
30.03.2026 Obserwacja na żywo zmian częstotliwości 50 Hz w Krajowym Systemie Elektroenergetycznym
29.03.2026 Wnętrze i usterka oraz prowizoryczna naprawa plafonu LED
#5 21619638 28 Lip 2025 19:24

CosteC CosteC

Poziom 39

Posty: 5259

Pomógł: 398

Ocena: 1626
Pomocny post? (0)

Post #5
21619638 28 Lip 2025 19:24

OP07 to chyba klasyka jeśli chodzi o niskie niezrównoważenie i stabilność. Tani i dostępny. Powolny ale nadrabia nieco olbrzymim wzmocnieniem któremu zawdzięcza część precyzji, ma średni prądzie polaryzacji wejścia bo do 5.5 nA (TL081 ma 0.2 nA maks) ale dalej jest idealnym wyborem w wielu aplikacjach.
Zupełnie nie nadaje się na komparator, gdyby ktoś chciał próbować, i to przynajmniej z 2 powodów.

Promuję tematy:
04.01.2026 Jak nie mierzyć małych rezystancji
13.06.2025 ZOYI ZT-703S mógłby być świetny, ale nie jest (reverse engineering ADC)
30.10.2022 Przetwornice Push-Pull bez dławika wyjściowego - herezja czy objaw geniuszu? #2
13.08.2022 Lawinowy generator impulsowy o bardzo szybkich zboczach
02.10.2020 Porównanie rebrandowanych multimetrów vs oryginały, bo po co przepłacać
#6 21619690 28 Lip 2025 20:07

TechEkspert TechEkspert

Redaktor

Posty: 7113

Pomógł: 16

Ocena: 5491
Autor tematu Pomocny post? (0)

Post #6
21619690 28 Lip 2025 20:07

Kiedyś utkwiło mi określenie, że albo precyzyjny albo szybki co miało kiedyś odzwierciedlenie w np. TL072 vs OP07.
Obecnie trochę się pozmieniało np. ADA4898, OPA827.

Czy mógłbyś rozwinąć myśl o komparatorach?

Promuję tematy:
21.05.2026 Efektywna produkcja szaf sterowniczych, czy ogranicza nas tylko wyobraźnia? Phoenix Contact podcast
09.05.2026 Próby z E-SSA Enhanced Spread Spectrum Aloha m.in dla sektora satelitarnego Politechnika Wrocławska
07.04.2026 Wnętrze nowego plafonu LED 230V
30.03.2026 Obserwacja na żywo zmian częstotliwości 50 Hz w Krajowym Systemie Elektroenergetycznym
29.03.2026 Wnętrze i usterka oraz prowizoryczna naprawa plafonu LED
#7 21620064 29 Lip 2025 10:21

CosteC CosteC

Poziom 39

Posty: 5259

Pomógł: 398

Ocena: 1626
Pomocny post? (+2)

Post #7
21620064 29 Lip 2025 10:21

TechEkspert napisał:
Czy mógłbyś rozwinąć myśl o komparatorach?

Oczywiście.

Problem numer jeden to diody łączące wejścia. Podczas pracy jako wzmacniacz operacyjny różnica napięć między wejściami jest w praktyce zerowa i te diody nie przewodzą. Komparator pracuje z dużymi różnicami, taki jego los, tylko, że przewodzące diody zepsują impedancję wejść.

Problem numer dwa to szybkość. Jest po prostu niska. Dodatkowo wyjście push-pull może nie pasować.

Promuję tematy:
04.01.2026 Jak nie mierzyć małych rezystancji
13.06.2025 ZOYI ZT-703S mógłby być świetny, ale nie jest (reverse engineering ADC)
30.10.2022 Przetwornice Push-Pull bez dławika wyjściowego - herezja czy objaw geniuszu? #2
13.08.2022 Lawinowy generator impulsowy o bardzo szybkich zboczach
02.10.2020 Porównanie rebrandowanych multimetrów vs oryginały, bo po co przepłacać
#8 21620493 29 Lip 2025 19:53

TechEkspert TechEkspert

Redaktor

Posty: 7113

Pomógł: 16

Ocena: 5491
Autor tematu Pomocny post? (0)

Post #8
21620493 29 Lip 2025 19:53

To jest ciekawy temat, zapomniałem zupełnie o tych diodach na wejściu, które przy "normalnej" pracy nie mają znaczenia.
