Dalmierz laserowy Lertz LZTS80 z poziomicą za 110 zł, krótka prezentacja i weryfikacja precyzji

p.kaczmarek2 12 Gru 2024 23:29 2394 33

TL;DR

  • Lertz LZTS80 to laserowy dalmierz z poziomicą, pokazany jako tani gadżet do pomiaru odległości, pola, objętości i funkcji Pitagorasa.
  • Ma czytelny ekran z ikoną trybu, mierzy ciągle, pokazuje minimum i maksimum oraz pozwala zmieniać jednostki.
  • Model kosztował 110 zł, a do działania wymaga dwóch baterii AAA 1,5 V, których nie ma w zestawie.
  • W teście dokładności przy 2 m różnica względem klasycznego metra wyniosła tylko 0,006 m.
  • Przy 40 cm wynik pływał, ale pozostawał w zakresie kilku milimetrów; nie sprawdzono precyzji na kilkudziesięciu metrach.
Podsumowanie wygenerowane przez AI na podstawie treści dyskusji.
📢 Słuchaj (AI):
  • Pudełko dalmierza laserowego marki Lertz model LZTS80.
    Dalmierz to urządzenie służące do pomiaru odległości. Działanie dalmierza laserowego opiera się na pomiarze czasu między wysłaniem a odbiorem wiązki lasera odbitej od mierzonego punktu. Dzięki odpowiedniemu oprogramowaniu dalmierz umożliwia wykonywanie pomiarów pochodnych, takich jak obliczanie pola powierzchni pomieszczenia (na podstawie dwóch pomiarów) czy jego objętości (na podstawie trzech pomiarów). Dostępne są również zaawansowane funkcje, np. pomiar brakującej odległości z wykorzystaniem twierdzenia Pitagorasa (w przypadku braku dostępu do jednej ze ścian). Urządzenie oferuje także dodatkowe udogodnienia, takie jak zmiana jednostek pomiaru, pomiary minimalne i maksymalne, pomiar ciągły, itd.
    Zaprezentuję tutaj model Lertz, dokładniej LZTS80, kupiłem go za 110 zł.

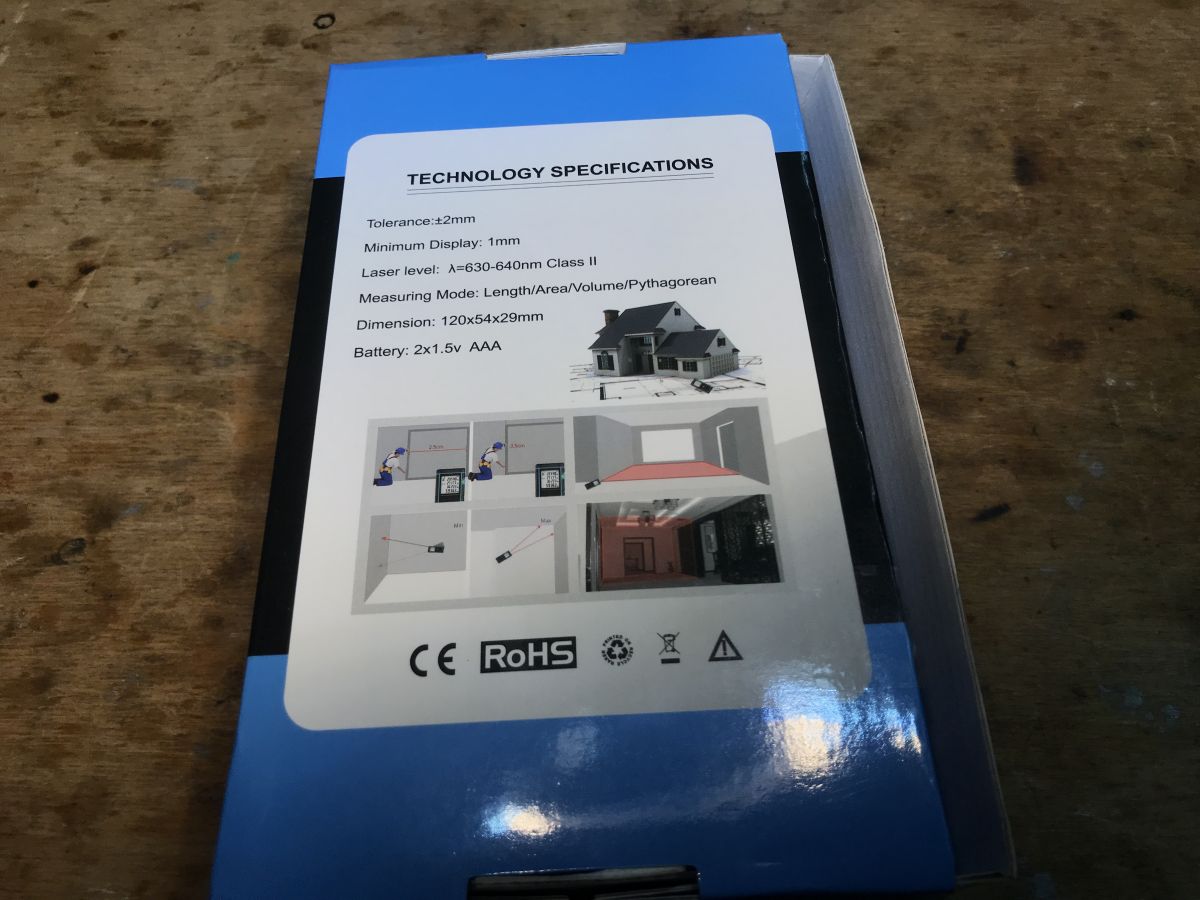

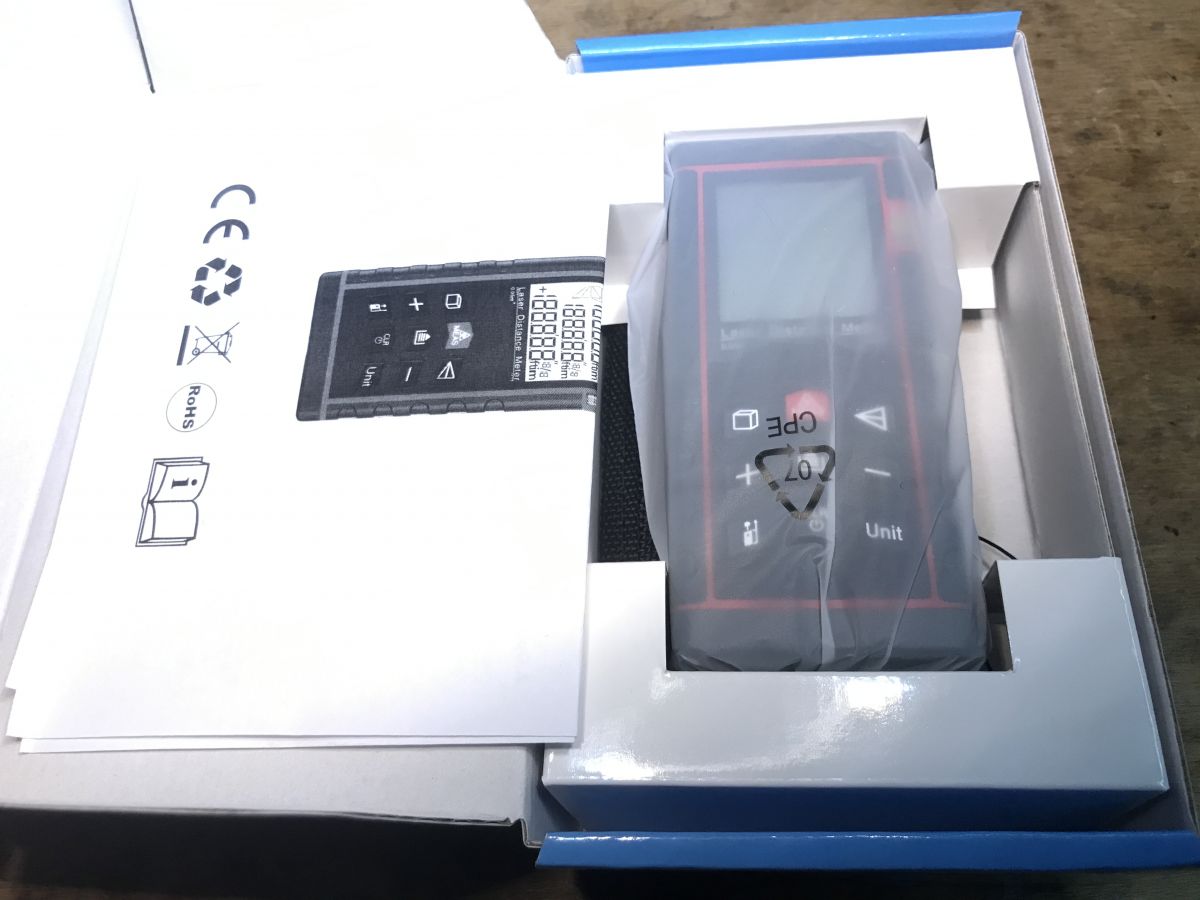

    Pudełko dalmierza laserowego marki Lertz model LZTS80. Opakowanie dalmierza laserowego z danymi technicznymi na odwrocie. Dalmierz laserowy Lertz LZTS80 w opakowaniu

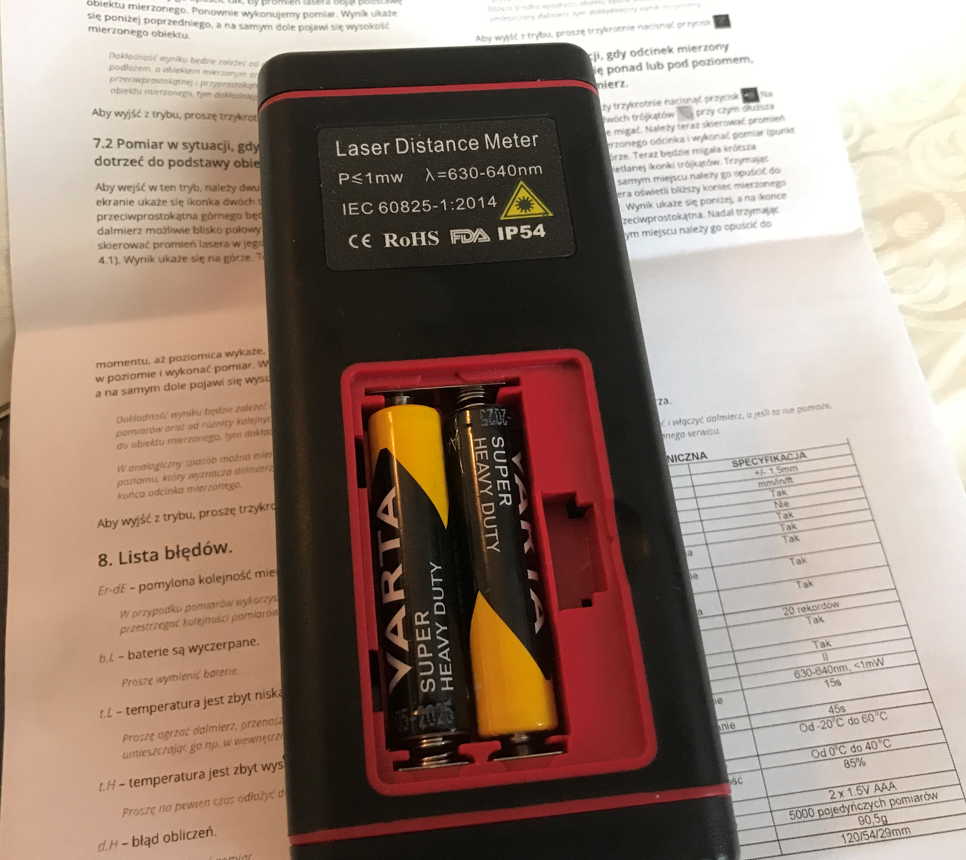

    Dwie wymagane baterie 1.5V AAA nie były załączone w zestawie.

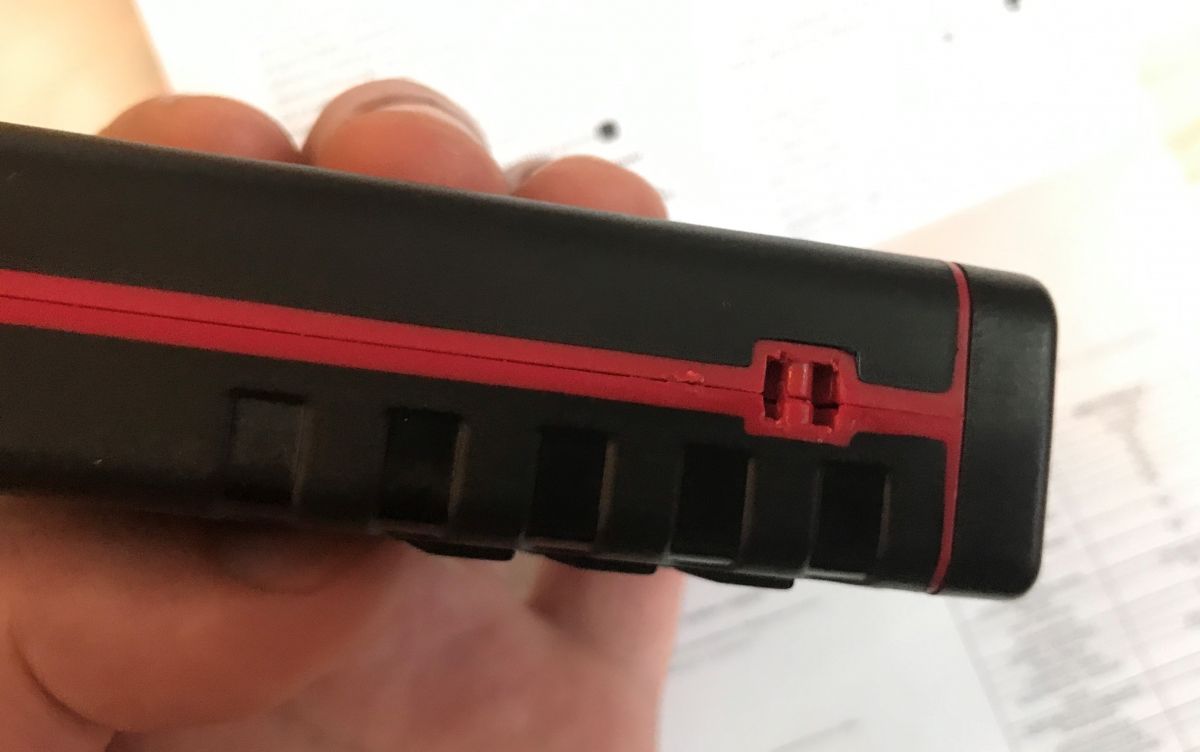

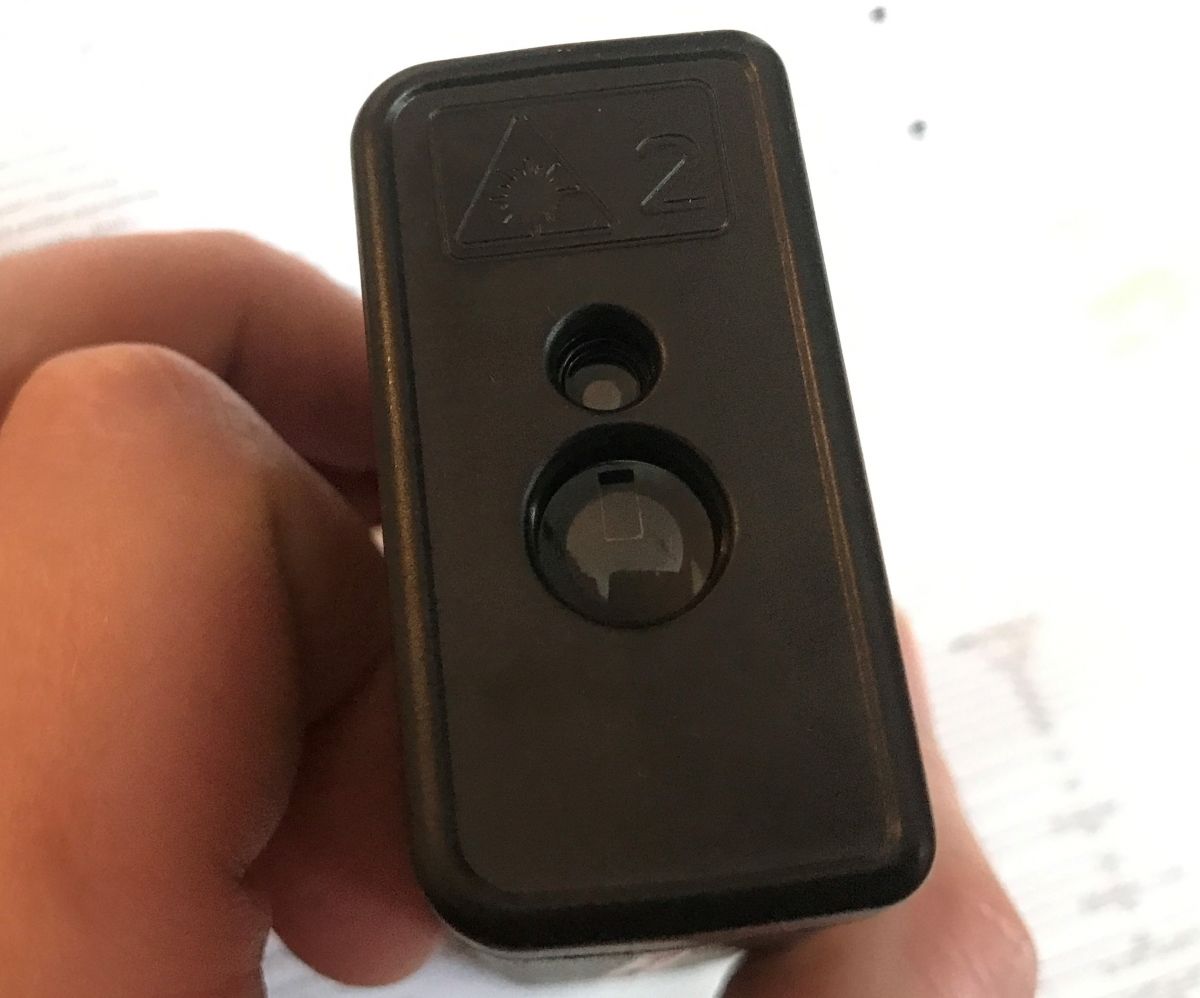

    Dalmierz laserowy Lertz LZTS80 z odsłoniętą komorą baterii i dokumentacją w tle. Widok z bliska na obudowę dalmierza laserowego Lertz model LZTS80 w kolorach czarnym i czerwonym. Dalmierz laserowy Lertz LZTS80 w zbliżeniu. Widok z góry dalmierza Lertz Tech z logo na obudowie.

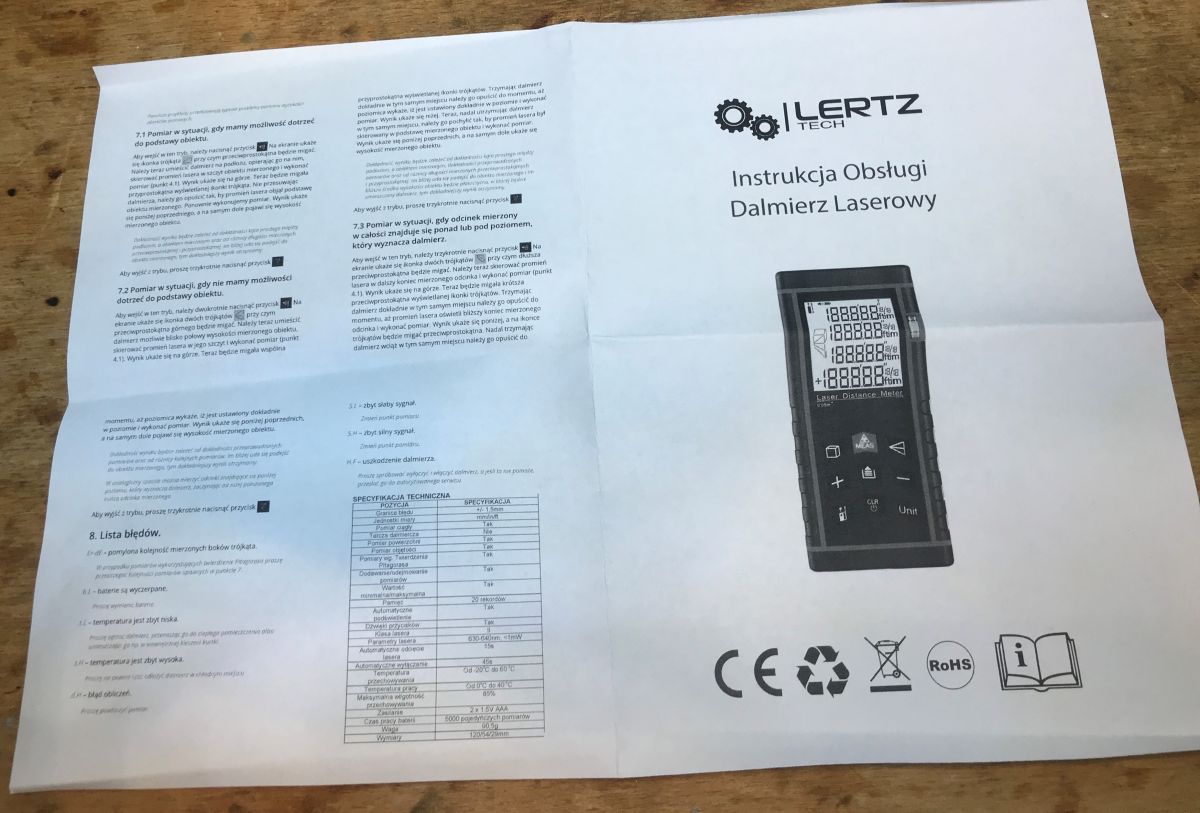

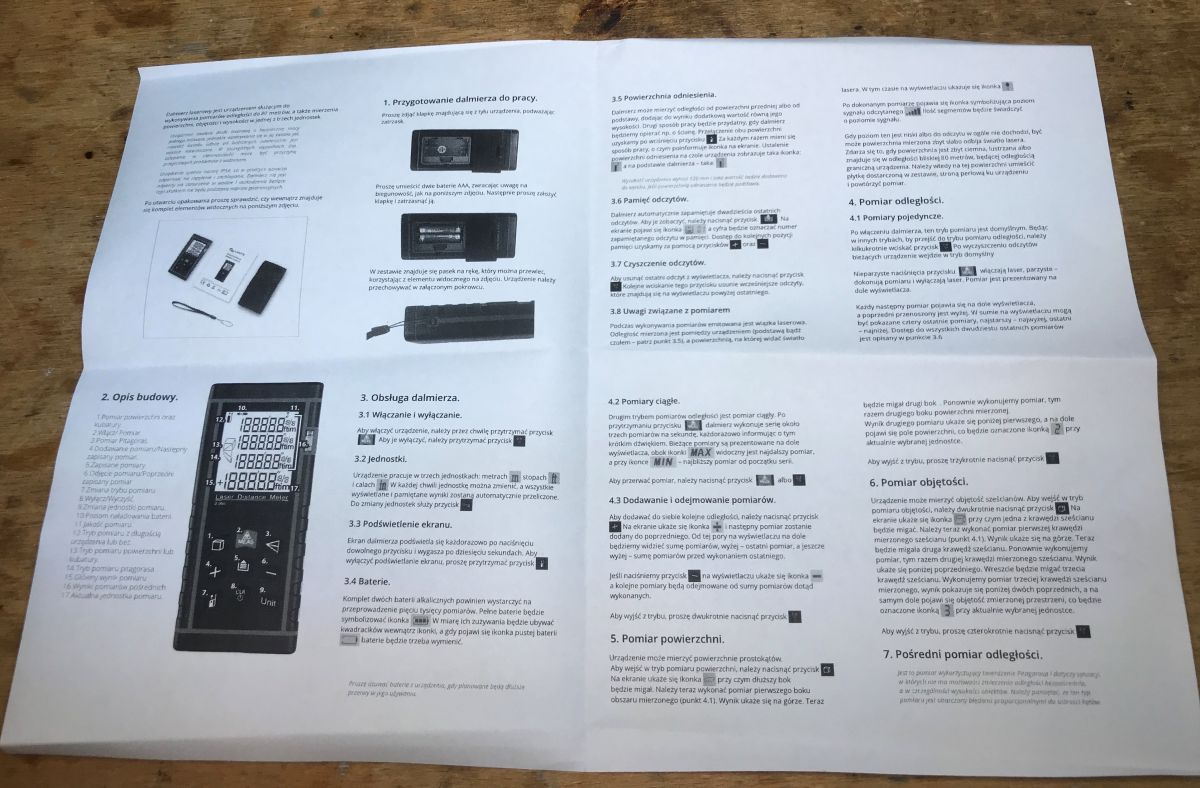

    W zestawie jest też instrukcja; nie ma tu potrzeby bym przytaczał role konkretnych przycisków, jak jest to na zdjęciu poniżej:
    Instrukcja obsługi dalmierza Lertz LZTS80 na stole. Instrukcja obsługi dalmierza laserowego Lertz LZTS80
    Parametry:

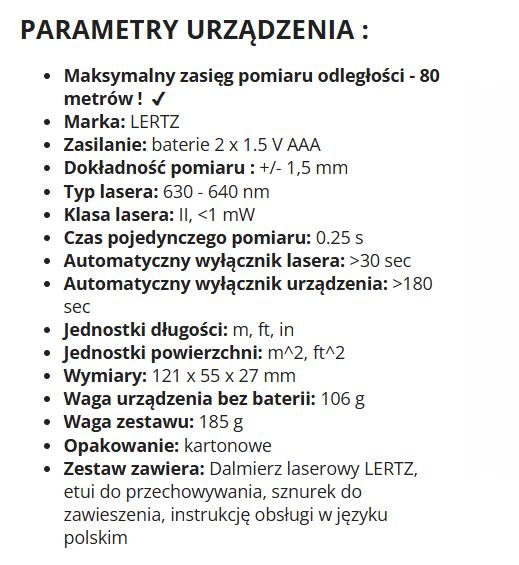

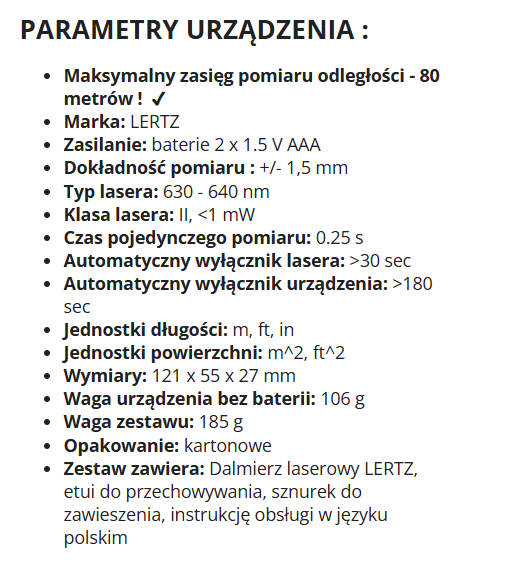

    Parametry urządzenia dalmierza laserowego Lertz LZTS80.
    Przy użytkowaniu dalmierza warto zwrócić uwagę na kody błędów - przykładowo te dotyczące za wysokiej lub niskiej temperatury pracy.
    Dodatkowo na stronie sprzedawcy dostępna jest grafika wyjaśniająca pomiar w oparciu o trójkąt prostokątny (z tw. Pitagorasa):

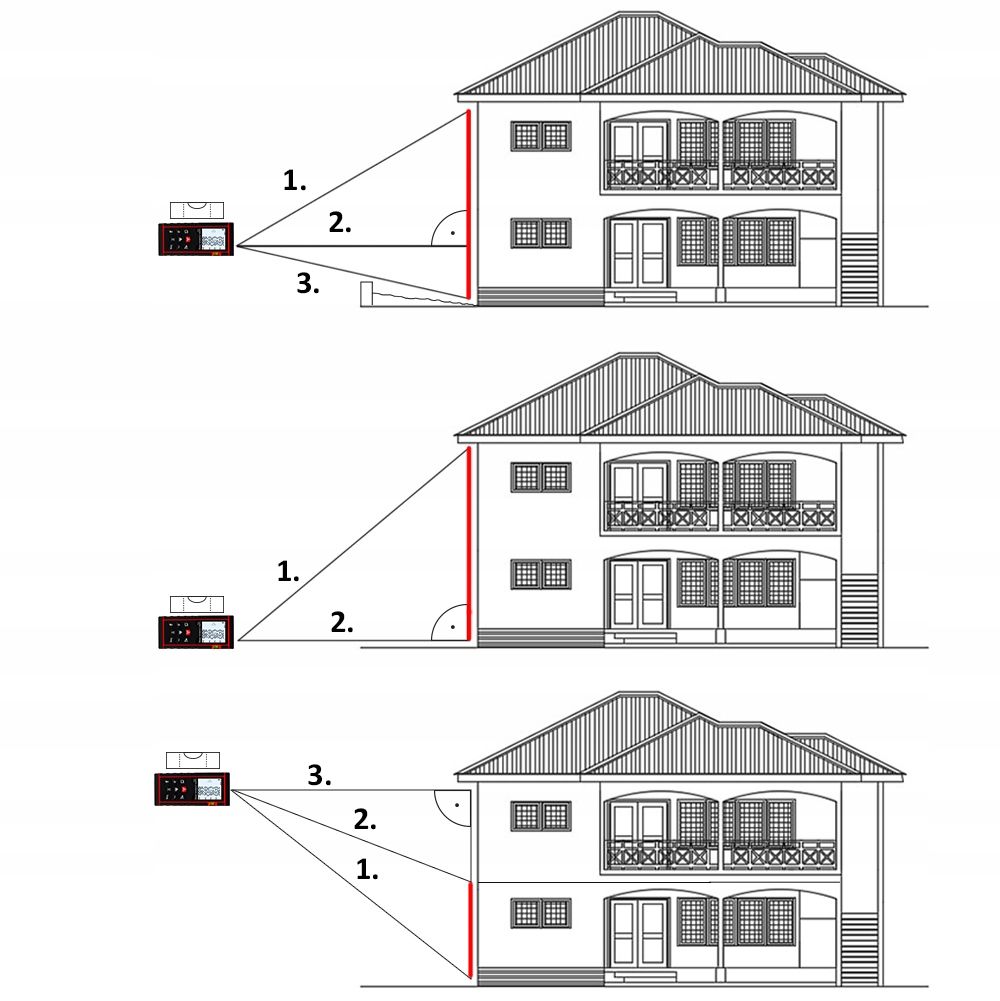

    Ilustracja przedstawiająca pomiar odległości metodą pitagorejską przy użyciu dalmierza laserowego.

    Teraz czas na test w praktyce:

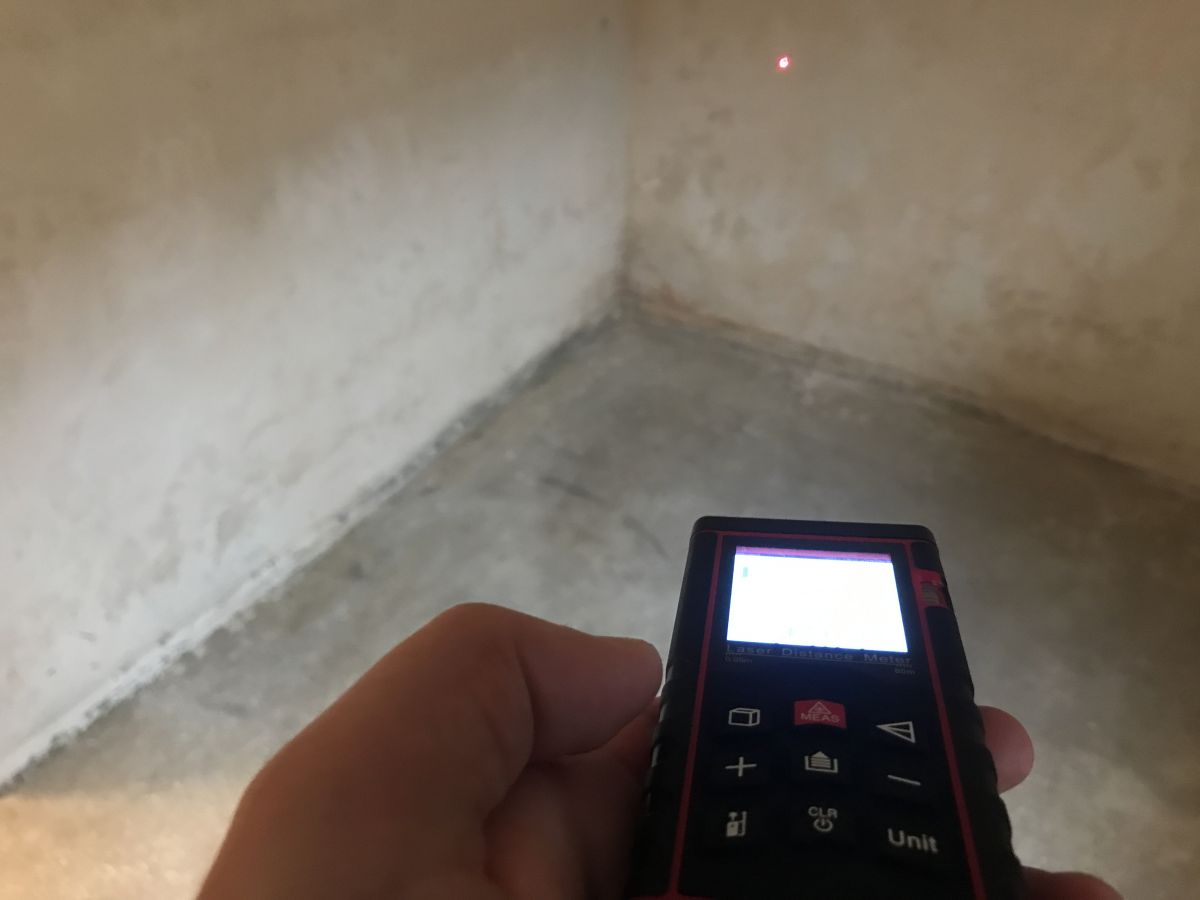

    Pomiar odległości za pomocą laserowego dalmierza Lertz LZTS80.
    Wygodnie się z całości korzysta, małą grafika z boku pokazuje w jakim trybie mierzymy i który bok teraz określamy. Określany bok na grafice miga. Po wciśnięciu przycisk wpisywany jest bieżący pomiar. Tu zdjęcie z pomiaru pola:

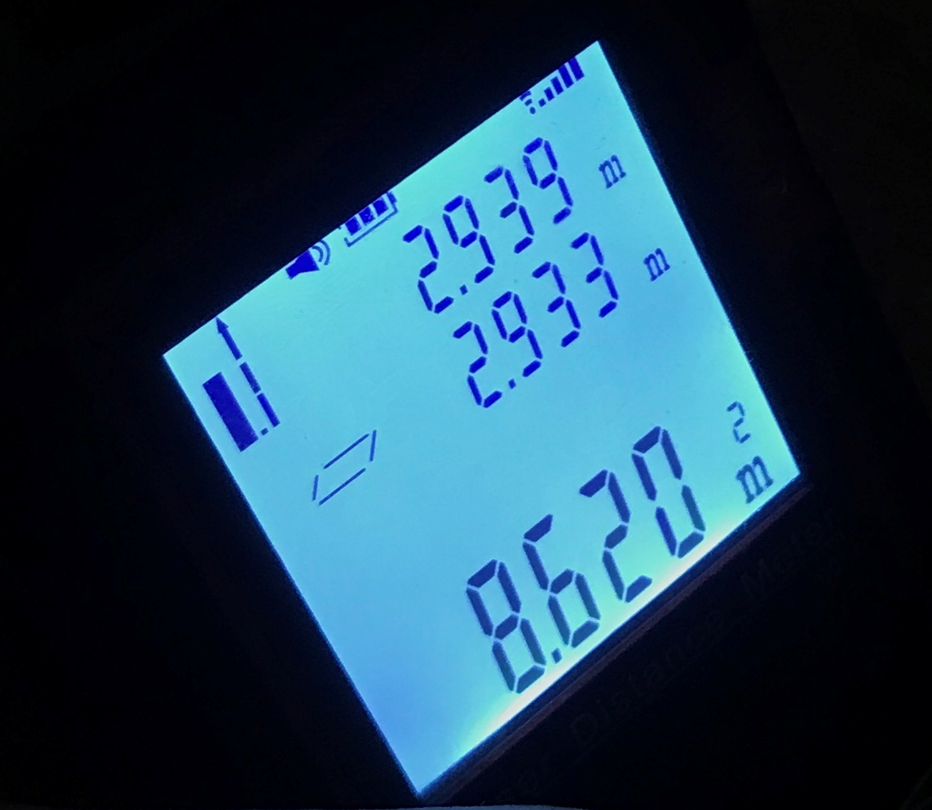

    Ekran dalmierza pokazujący wartości pomiarowe.

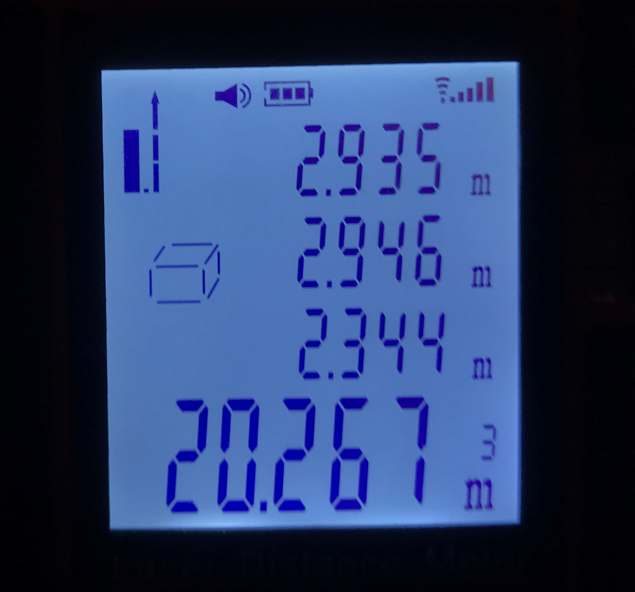

    A tu z objętości:
    Wyświetlacz dalmierza laserowego pokazujący pomiary długości i objętości.
    Pomiar z pitagorasa:

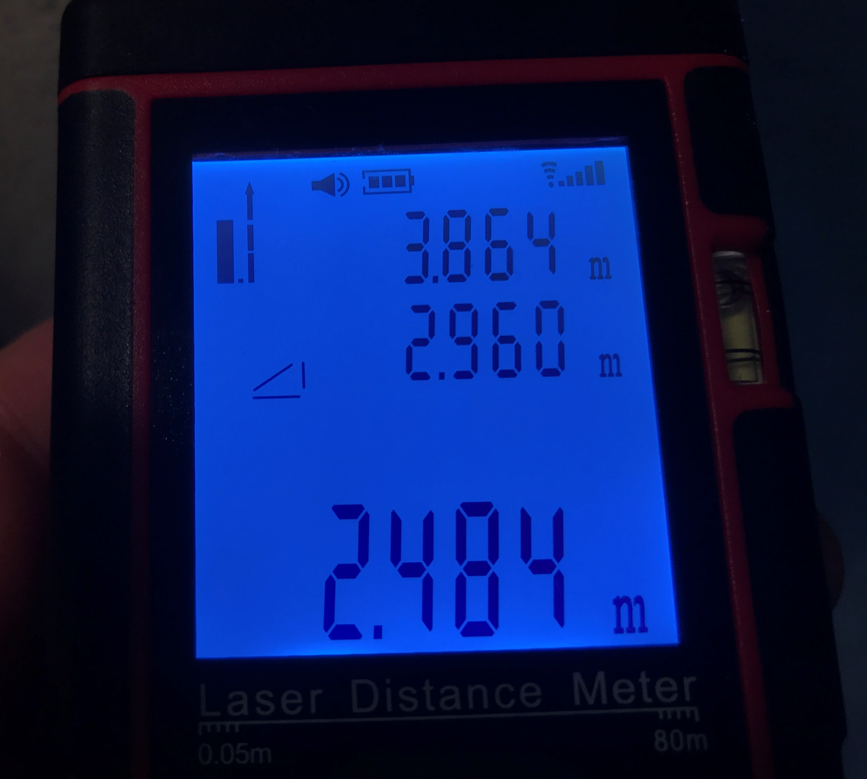

    Dalmierz laserowy Lertz LZTS80 z podświetlanym wyświetlaczem pokazującym wartości pomiarów.
    Ale prezentowanie pomiarów bez przyrównania nie ma dużej wartości...

    Więc pora na test dokładności pomiaru. Dalmierz vs. klasyczny metr.

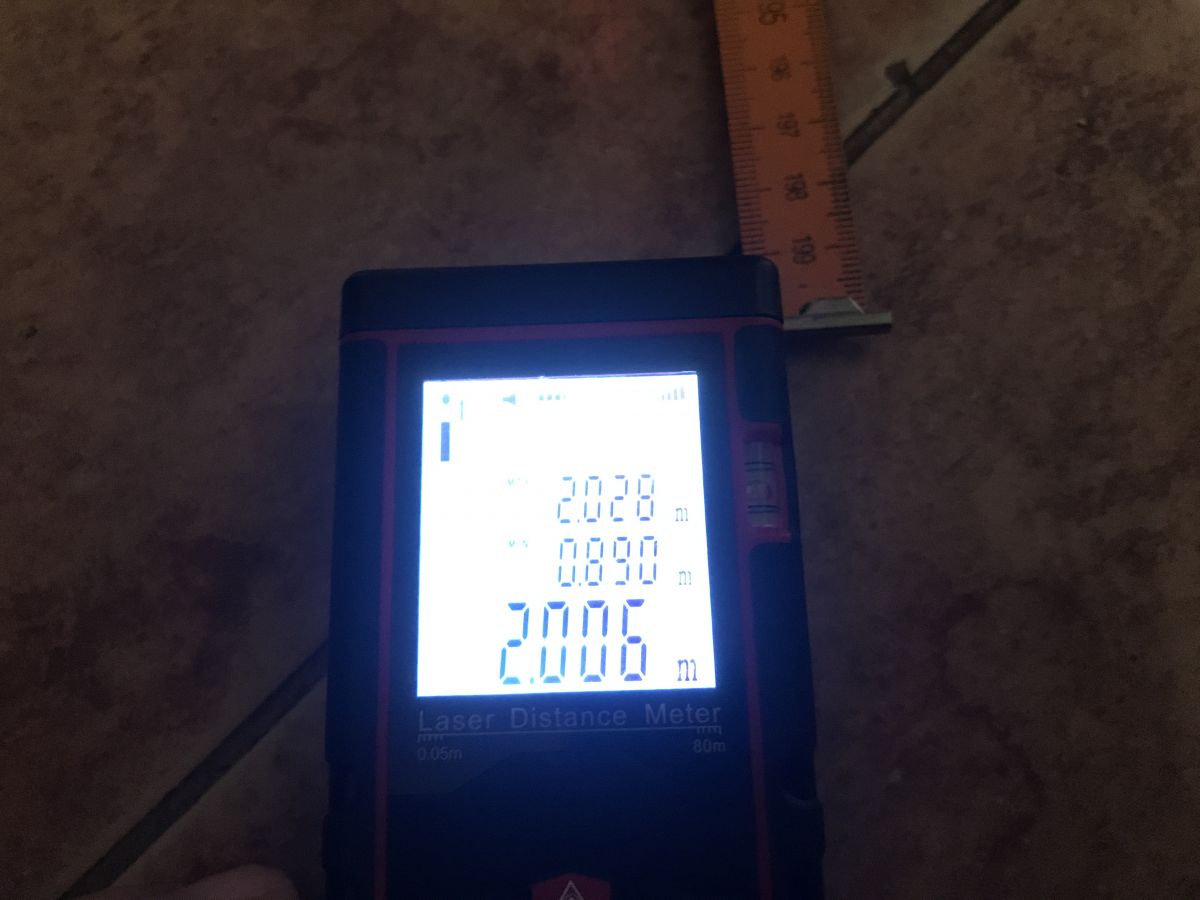

    Dalmierz laserowy z wyświetlonymi pomiarami obok linijki.
    Przy odległości 2m tylko 0.006m różnicy, nieźle.

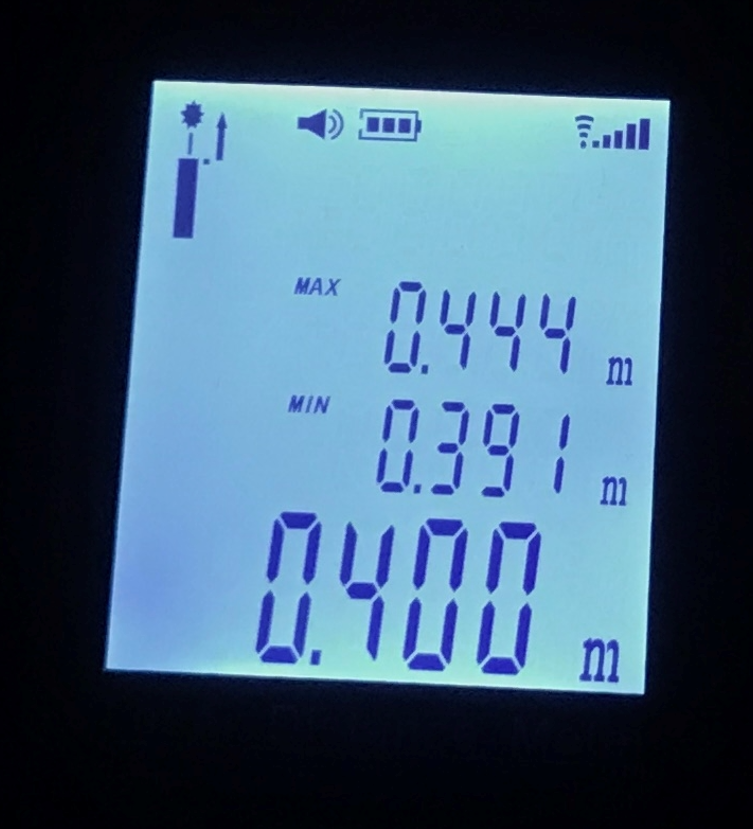

    Teraz test przy 40cm (dodatkowo zmieniłem tryb pomiaru tak by brał pod uwagę długość dalmierza):
    Ekran dalmierza laserowego pokazujący pomiary.
    Tu mi troszeczkę wynik pływał, ale i tak wszystko w zakresie kilku mm, więc problemów. Tak dużej dokładności i tak nie potrzebuję.

    Podsumowując, to był mały i przydatny gadżet, który nie dość, że ułatwił mi pomiary, to jeszcze uświadomił mi, jak bardzo krzywe mam ściany... Z pomiarów jestem zadowolony, chociaż mierzyłem tylko mniejsze odległości i nie wiem jak wygląda precyzja przy kilkudziesięciu metrach.
    Jakie macie doświadczenia z dalmierzami? Zapraszam do dyskusji.
    W następnej części zajrzymy do jego środka, tylko muszę się zastanowić jak to zrobić tak, by go znacznie nie oszpecić..

    Fajne? Ranking DIY
    Pomogłem? Kup mi kawę.
    O autorze
    p.kaczmarek2
    Moderator Smart Home
    Offline
    Inżynier programista z wieloletnim doświadczeniem embedded i full stack developer.
    Specjalizuje się w: embedded, Full-Stack Developer
    p.kaczmarek2 napisał 14698 postów o ocenie 12734, pomógł 656 razy. Jest z nami od 2014 roku.
  • #2 21346037
    Jar-Woj
    Poziom 26  
    Posty: 655
    Pomógł: 98
    Ocena: 314
    Tego rodzaju dalmierz to niesamowite ułatwienie i przyspieszenie roboty, no i odpada angażowanie sobie pomocnika jak przy tradycyjnych taśmach.
    Osobiście używam od kilku lat dalmierza Parkside PLEM 50 C3, kupionego przy okazji jakiejś promocji.
    Bardzo fajny przyrząd jak na budżetowe urządzenie, trzyma wszystkie parametry w deklarowanych wartościach, pomiar do 50 m (+/- 1,5 mm), powierzchnia,
    kubatura, tzw. Pitagoras, wszystkie podstawowe funkcje, jakie powinien mieć taki dalmierz.
    Urządzenie zasadniczo z racji małej mocy lasera raczej do pomiarów w pomieszczeniach, bo na zewnątrz przy dużym nasłonecznieniu trudno plamkę lasera z większych odległości,
    ale nad ranem czy pod wieczór, gdy słońce nie świeci zbyt intensywnie, daje radę.
    Przy pomiarach trzeba zwrócić uwagę na różnice temperatur. Przy pomiarach w ogrodzie zauważyłem,
    że mierząc odległości nad rozgrzanym od słońca podłożem pojawiają się przekłamania, a wskazanie odległości nieco pływa.
  • #3 21346081
    Nargo
    Poziom 23  
    Posty: 495
    Pomógł: 45
    Ocena: 206
    Dodam z własnych obserwacji, że te narzędzia nie przepadają za białymi ścianami jak mają troszku wyeksploatowane baterie, błędy pomiaru pojawiają się również w słońcu i mocnym oświetleniu odbiornika. Mam Boscha PLR15 z 2014 i Yato YT-73125 z 2016.
  • #4 21346083
    Borygo123
    Poziom 28  
    Posty: 1078
    Pomógł: 121
    Ocena: 195
    Gdybyś dał radę sprawdzić jak z maksymalnym zasięgiem i widocznością plamki. Mierzyłem kilkoma takimi urządzeniami (jednym z nich był Bosch, innym jakiś chińczyk) i problemem była widoczność plamki już na 8 metrach. Chińczyk był praktycznie niewidoczny, drugi dawał jeszcze radę, ale kilka metrów dalej i nie wiem co by było. A co tu dopiero mówić o odległościach 50m czy 80m.
  • #5 21346196
    Dawid90u
    Poziom 23  
    Posty: 756
    Pomógł: 38
    Ocena: 86

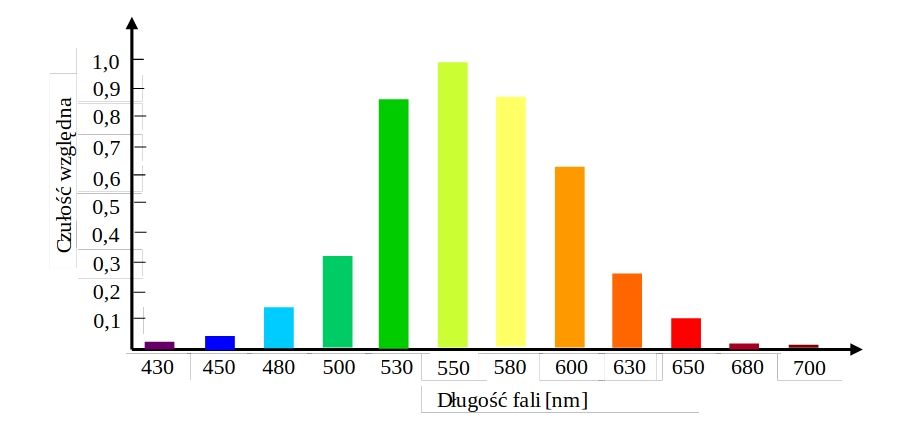

    Warto brać dalmierze z zielonym laserem. O wiele lepiej widoczna plamka w jasnych pomieszczeniach.
  • #6 21346205
    krzbor
    Poziom 29  
    Posty: 1771
    Pomógł: 41
    Ocena: 1066
    p.kaczmarek2 napisał:
    Działanie dalmierza laserowego opiera się na pomiarze czasu między wysłaniem a odbiorem wiązki lasera odbitej od mierzonego punktu.

    Czy jesteś pewny, że to tak działa? 1mm światło pokonuje w niecałe 4 pikosekundy, a licznik musiałby pracować z szybkością 300GHz aby zapewnić rozdzielczość 1mm.
  • #7 21346221
    speedy9
    Pomocny dla użytkowników
    Posty: 12032
    Pomógł: 1233
    Ocena: 2421
    110zł to trochę drogo. Niedawno kupiłem (z Chin oczywiście) za około 50zł. https://www.aliexpress.com/item/1005005782599907.html
    Wersję 100m. 25m na dworze niby mierzy (odległość do sąsiedniego budynku), właśnie sprawdziłem, ale plamki nie widać oczywiście. 67m też zmierzył (trudno powiedzieć do czego, bo plamki nie widać). Jeśli kończy się zasięg, to wyświetla Error.
  • #8 21346305
    ppwielki
    Poziom 27  
    Posty: 1678
    Pomógł: 72
    Ocena: 290
    p.kaczmarek2 napisał:
    Jakie macie doświadczenia z dalmierzami?
    Dość często korzystam z tego gadżetu. Czasem pro forma sprawdzam. Baterie długo działają. Posiada "celownik" do dalekiego zaobserwowania punktu lasera, który jest mocny. Pomiary standartowe: pole, kubatura, "pitagoras", najdalszy punkt, najbliższy punkt, odległość przy różnych punktach podparcia urządzenia. Wymiary: 100x57x30mm. Laserowy dalmierz marki Bosch na tle kamiennego blatu.

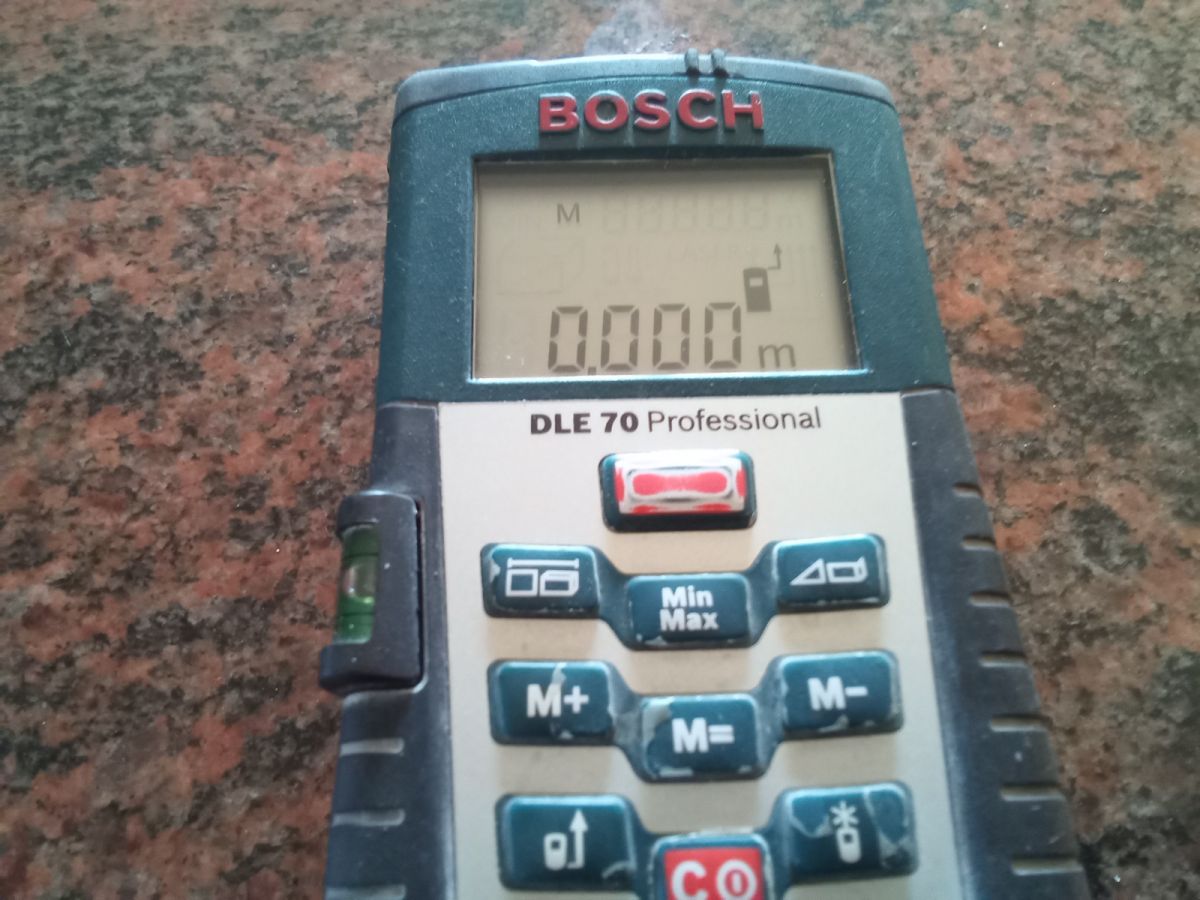

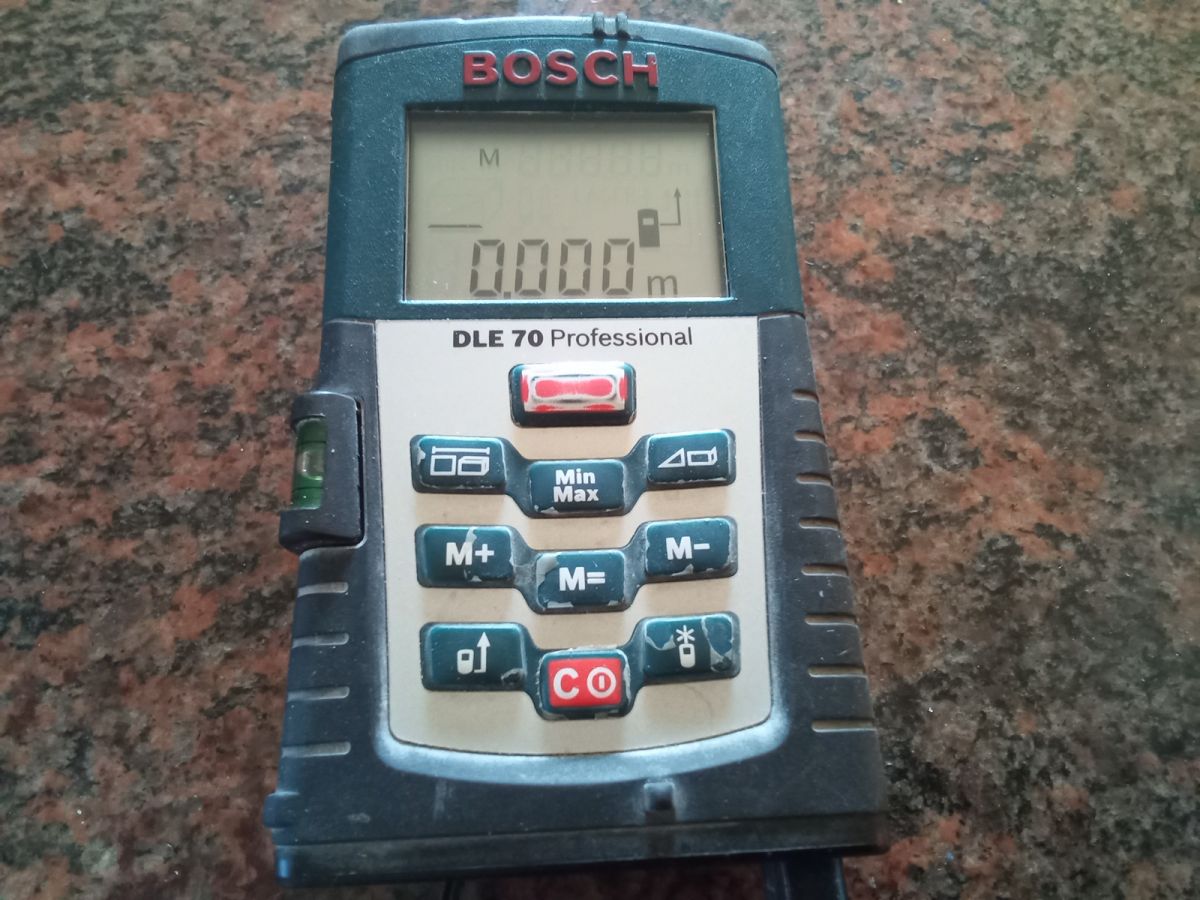

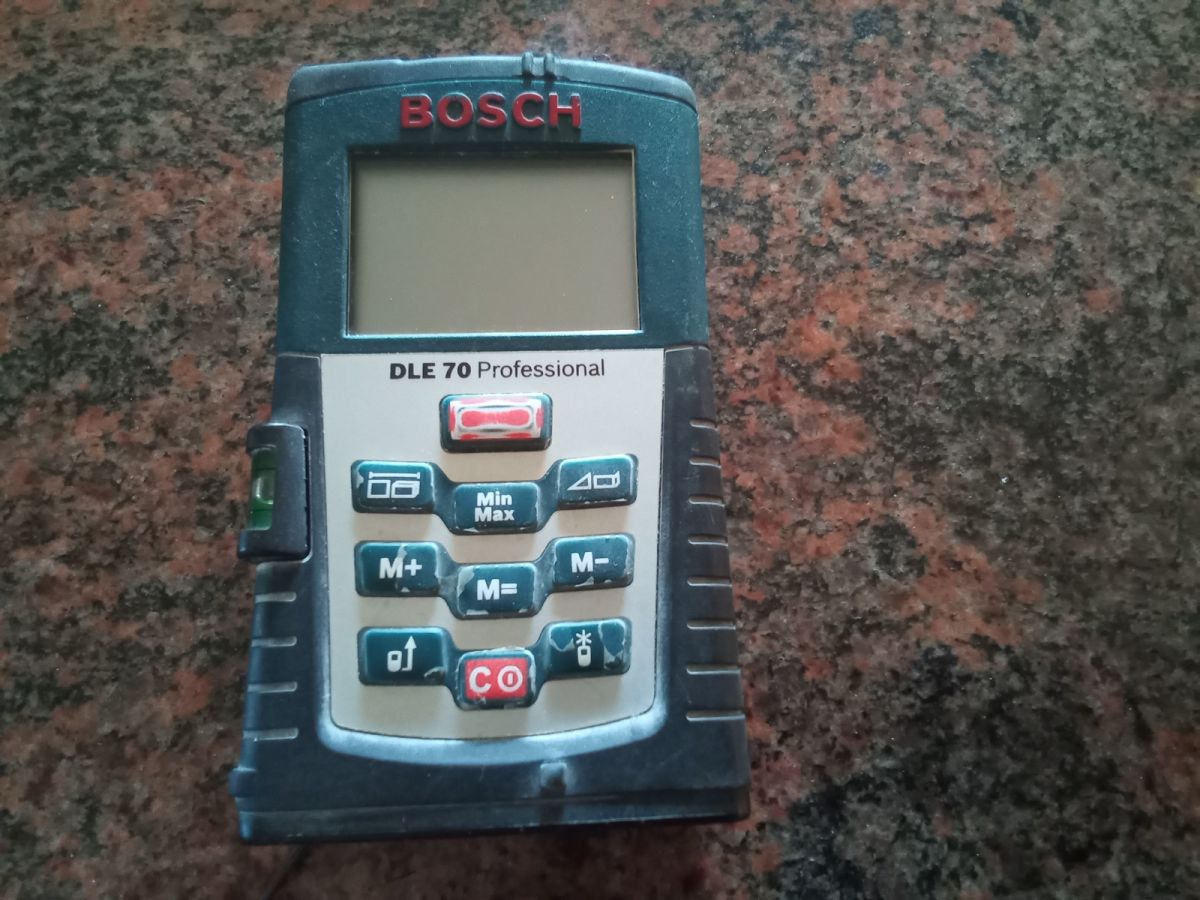

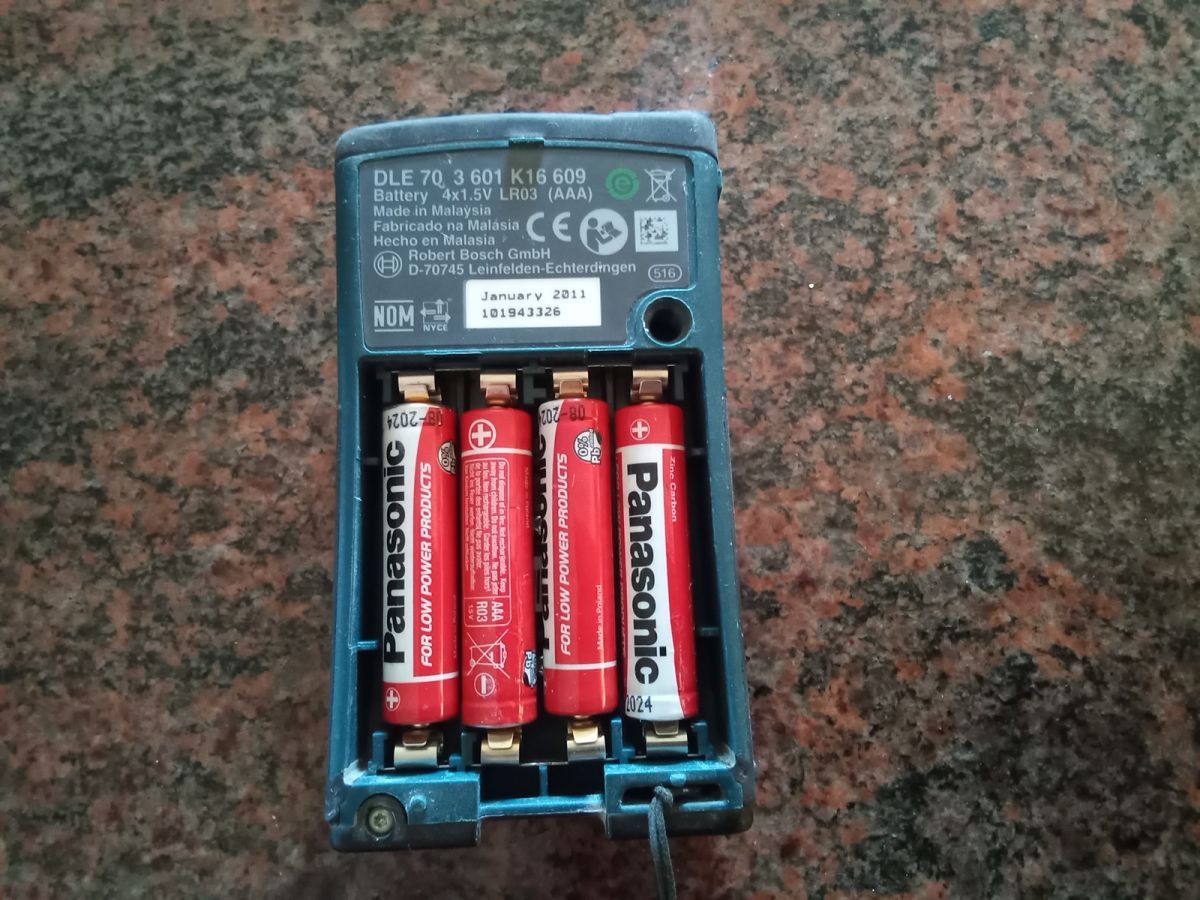

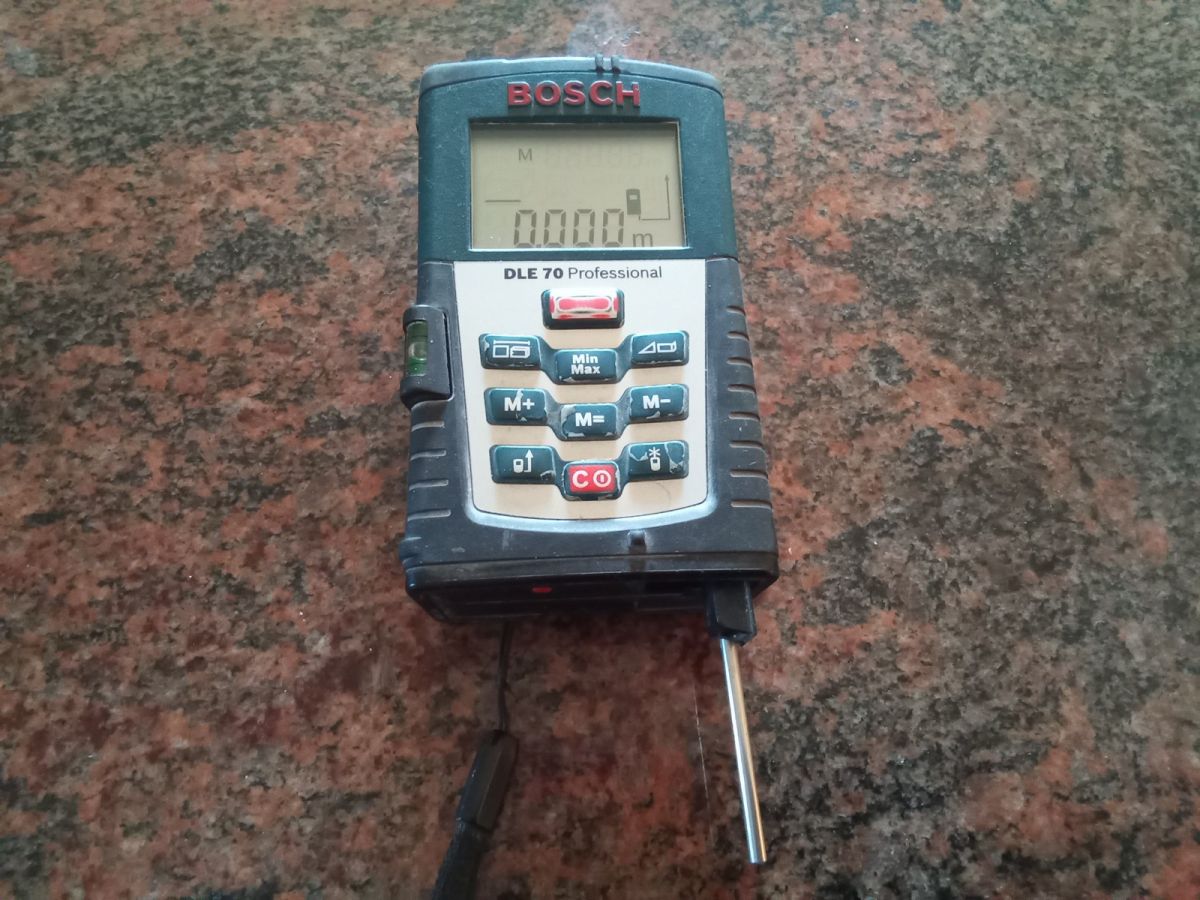

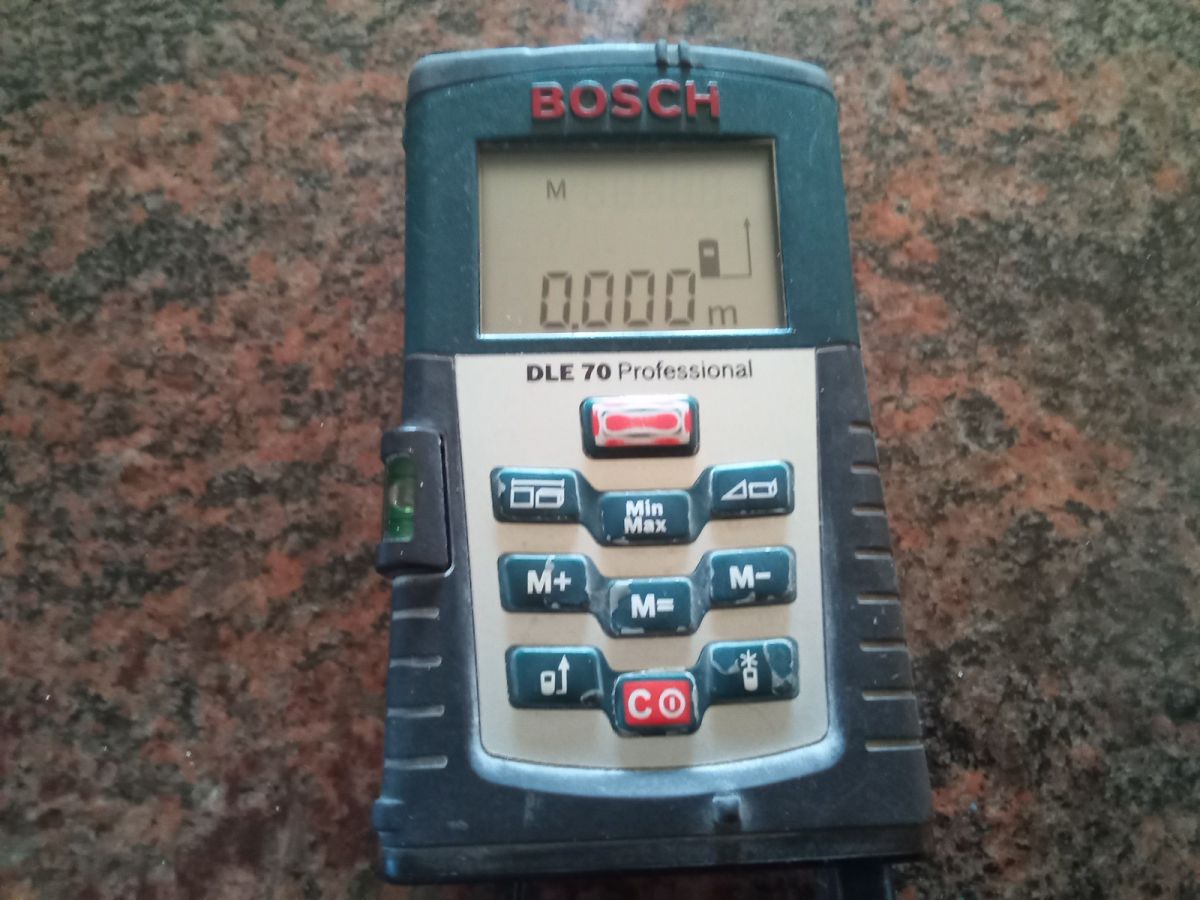

    Widok na tył dalmierza laserowego Bosch z otwartą komorą baterii, zawierającą cztery baterie AAA. Elektroniczny dalmierz laserowy Bosch DLE 70 na blacie. Laserowy dalmierz Bosch DLE 70 Professional na blacie. Dalmierz laserowy Bosch DLE 70 Professional na tle w kolorze kamienia. Dalmierz laserowy Bosch DLE 70 Professional na tle brązowego blatu. rozkładane podparcie do pomiaru w kątach wewnętrznych.
  • #9 21346645
    mgim
    VIP Zasłużony dla elektroda
    Posty: 3934
    Pomógł: 177
    Ocena: 641
    p.kaczmarek2 napisał:
    ...Jakie macie doświadczenia z dalmierzami? Zapraszam do dyskusji...

    Mam D510 LEICA (w zestawie) - bardzo dużo funkcji, kamera podglądu z zoom_em, zasięg 200 m. (prace terenowe), możliwość skanowania skarp, bezpośrednia transmisja do AutoCad_a. Jestem bardzo zadowolony. Cena - niestety "coś za coś". Jedyne co "dorobiłem" - to tarczki celownicze (blacha aluminiowa) oklejona żółtą folią. Jak jestem w terenie - na środku działki statyw i dalmierz, rozstawiam tarczki, kilka minut, pomiar zrobiony.

    Dodano po 1 [minuty]:

    Przy większych pomiarach transmisja wyników na tablet (Android)
  • #10 21346673
    vodiczka
    Poziom 43  
    Posty: 30242
    Pomógł: 1185
    Ocena: 4305
    krzbor napisał:
    Czy jesteś pewny, że to tak działa? 1mm światło pokonuje w niecałe 4 pikosekundy, a licznik musiałby pracować z szybkością 300GHz aby zapewnić rozdzielczość 1mm.

    A jak mógłby działać inaczej, rozdzielczość liczników laserowych jest na poziomie 10ps.
  • #11 21346737
    ppwielki
    Poziom 27  
    Posty: 1678
    Pomógł: 72
    Ocena: 290
    @mgim wyższa półka tej miarki. Ja kiedyś marzyłem o takim skanerze aby dokładnie rozrysował/pomierzył pomieszczenia. Na budowę kiedyś dotarł handlowieć z "pudłem", wystartował z pilota urządzenie i "poszatkował" na elementy posadzkę i ściany (oprogramowanie do waterjeta). Jedyny minus mojej późniejszej "współpracy" z tak idealnie pociętym materiałem był taki, że nawet 0,1mm przesunięcie na elementach posadzki w układzie "nieregularnej fali" powodowało dodatkową robotę przy kalibracji elementów (cięcie kamienia waterjet'em nie jest takie idealne, brak prostopadłości w zależności od grubości materiału). Oczywiście cena tego sprzętu była tak wysoka, że te 20 lat temu nie widziałem urządzonka na żadnej inwestycji. Ciekawe jak to dziś wgląda i czy jest na tyle prosta obsługą aby konkurować z tradycyjnymi pomiarami (wtedy się śmieliśmy, że ze trzy godzinki kalibrował i ustawiał ten skaner a wykonanie szablonów bez rozcinania trwałoby tyle samo).
  • #12 21346751
    mgim
    VIP Zasłużony dla elektroda
    Posty: 3934
    Pomógł: 177
    Ocena: 641
    Powiedziałbym - średnia półka, bo to co teraz jest - to już zasięgi 500m. Na razie ten mi wystarcza - szczególnie jak liczy się stateczność zbocza. Poezja. To co kiedyś robiliśmy (musiało być min. 2 osoby) przez cały dzień - teraz sam zrobię w 30 minut łącznie z transmisją danych.
  • #13 21346798
    waltersalata
    Poziom 25  
    Posty: 719
    Pomógł: 66
    Ocena: 289
    vodiczka napisał:
    krzbor napisał:
    Czy jesteś pewny, że to tak działa? 1mm światło pokonuje w niecałe 4 pikosekundy, a licznik musiałby pracować z szybkością 300GHz aby zapewnić rozdzielczość 1mm.

    A jak mógłby działać inaczej, rozdzielczość liczników laserowych jest na poziomie 10ps.


    Pomiar przesunięcia fazowego odbitej modulowanej wiązki laserowej.
  • #14 21346933
    vodiczka
    Poziom 43  
    Posty: 30242
    Pomógł: 1185
    Ocena: 4305
    Czy wtedy wystarczy znacząco mniejsza rozdzielczość licznika? Z tego co wiem, pomiar przesunięcia fazowego tylko uzupełnia podstawowy pomiar czasu powrotu promienia. Stosowany głownie w dalmierzch wojskowych bo powiększa zasięg działania dalmierza i zwiększa dokladność pomiaru.
  • #15 21347006
    krzbor
    Poziom 29  
    Posty: 1771
    Pomógł: 41
    Ocena: 1066
    @ElektrodaBot Jak działa laserowy miernik odległości działający w oparciu o przesunięcie fazowe?
  • #16 21347022
    ElektrodaBot
    AI od OpenAI ChatGPT4
    Posty: 8852
    Pomógł: 362
    Ocena: 950
    krzbor napisał:
    Jak działa laserowy miernik odległości działający w oparciu o przesunięcie fazowe?
    Wstępna ocena dostępnych informacji

    Pytanie użytkownika dotyczy zasady działania laserowego miernika odległości wykorzystującego przesunięcie fazowe. Pytanie jest jasno sformułowane i nie wymaga dodatkowych danych do udzielenia pełnej odpowiedzi.

    Bezpośrednia odpowiedź na pytanie

    Laserowy miernik odległości oparty na przesunięciu fazowym działa poprzez pomiar różnicy faz między wysłanym modulowanym sygnałem laserowym a sygnałem odbitym od obiektu. Przesunięcie fazowe jest proporcjonalne do odległości do obiektu, co pozwala na precyzyjne obliczenie tej odległości.

    Szczegółowa analiza problemu

    Zasada działania

    1. Emisja sygnału laserowego

    - Modulacja: Źródło lasera emituje wiązkę światła, której moc optyczna jest sinusoidalnie modulowana z określoną częstotliwością $ f $. Modulacja polega na okresowej zmianie amplitudy światła zgodnie z funkcją sinusoidalną.
    - Częstotliwość modulacji: Typowo w zakresie od kilkunastu MHz do kilku GHz, w zależności od wymaganego zakresu pomiarowego i dokładności.

    2. Propagacja i odbicie sygnału

    - Przebieg sygnału: Modulowany sygnał laserowy przemieszcza się w kierunku obiektu.
    - Odbicie: Sygnał odbija się od powierzchni obiektu i wraca do miernika.

    3. Detekcja sygnału odbitego

    - Fotodetektor: Odbity sygnał jest wykrywany przez wysokościowy fotodetektor (np. fotodioda lawinowa).
    - Konwersja sygnału: Światło zostaje przekształcone na sygnał elektryczny zachowujący charakterystykę modulacji.

    4. Porównanie fazowe

    - Referencyjny sygnał: Sygnał modulujący laser jest używany jako sygnał referencyjny.
    - Pomiar przesunięcia fazowego: Przesunięcie fazowe $ \Delta \phi $ między sygnałem referencyjnym a odbitym jest mierzone za pomocą układów elektronicznych, takich jak mieszacze fazowe lub cyfrowe przetworniki fazy.

    5. Obliczenie odległości

    - Zależność matematyczna:
    $$ d = \frac{c \cdot \Delta \phi}{4\pi f} $$
    gdzie:
    - $ d $ – odległość do obiektu,
    - $ c $ – prędkość światła w powietrzu ($ \approx 3 \times 10^8 $ m/s),
    - $ \Delta \phi $ – zmierzone przesunięcie fazowe (w radianach),
    - $ f $ – częstotliwość modulacji sygnału.

    Przykład obliczenia

    Załóżmy:

    - Częstotliwość modulacji: $ f = 20 $ MHz
    - Zmierzone przesunięcie fazowe: $ \Delta \phi = \frac{\pi}{2} $ rad (czyli 90°)

    Obliczamy odległość:

    $$ d = \frac{(3 \times 10^8 \, \text{m/s}) \cdot (\frac{\pi}{2} \, \text{rad})}{4\pi \cdot 20 \times 10^6 \, \text{Hz}} = \frac{(3 \times 10^8) \cdot 0.5}{4 \cdot 20 \times 10^6} = \frac{1.5 \times 10^8}{80 \times 10^6} = 1.875 \, \text{m} $$

    Rozwiązanie problemu niejednoznaczności pomiaru

    - Jednoznaczny zakres pomiarowy: Maksymalna odległość bez niejednoznaczności wynosi:
    $$ d_{\text{max}} = \frac{c}{2 f} $$
    Dla $ f = 20 $ MHz:
    $$ d_{\text{max}} = \frac{3 \times 10^8}{2 \times 20 \times 10^6} = 7.5 \, \text{m} $$

    - Wieloczęstotliwościowa modulacja: Stosując kilka częstotliwości modulacji, możemy rozwiązać problem niejednoznaczności i rozszerzyć zakres pomiarowy.

    Porównanie z innymi metodami pomiaru

    - Czas przelotu (ToF): Mierzy bezpośrednio czas potrzebny na przebycie drogi przez światło. Wymaga bardzo szybkich układów czasowych.
    - Modulacja częstotliwościowa fali ciągłej (FMCW): Wykorzystuje zmianę częstotliwości sygnału do określenia odległości.
    - Metoda przesunięcia fazowego: Jest kompromisem między dokładnością a złożonością układu, oferując wysoką precyzję przy umiarkowanym skomplikowaniu technicznym.

    Aktualne informacje i trendy

    - Nowe materiały i technologie: Rozwój fotoniki umożliwia tworzenie bardziej efektywnych źródeł laserowych i detektorów o wyższej czułości.
    - Integracja z systemami IoT: Laserowe mierniki odległości są coraz częściej integrowane z sieciami bezprzewodowymi, umożliwiając zdalny monitoring i sterowanie.
    - Algorytmy DSP: Zaawansowane algorytmy cyfrowego przetwarzania sygnałów poprawiają dokładność pomiaru i odporność na zakłócenia.

    Wspierające wyjaśnienia i detale

    Techniczne aspekty układu

    - Modulator: Może być realizowany za pomocą bezpośredniej modulacji prądu lasera lub zewnętrznych modulatorów elektrooptycznych.
    - Detektor: Wysokoczęstotliwościowe fotodiody PIN lub lawinowe (APD) zapewniają szybką reakcję i wysoką czułość.
    - Układ pomiaru fazy: Wykorzystuje techniki mieszania sygnałów i detekcji synchronicznej.

    Warunki pracy

    - Wpływ atmosfery: Absorpcja i rozpraszanie światła w powietrzu mogą wpływać na sygnał odbity, szczególnie przy dużych odległościach.
    - Powierzchnia obiektu: Właściwości refleksyjne obiektu (kolor, tekstura) wpływają na ilość odbitego światła.

    Aspekty etyczne i prawne

    - Klasa bezpieczeństwa lasera: Zgodność z normą PN-EN 60825-1 zapewnia bezpieczne użytkowanie urządzeń laserowych przez operatorów.
    - Prywatność: W zastosowaniach monitorujących przestrzeń publiczną należy uwzględnić przepisy dotyczące ochrony danych osobowych.

    Praktyczne wskazówki

    - Kalibracja: Regularne sprawdzanie i kalibracja urządzenia zapewniają utrzymanie wysokiej dokładności.
    - Konserwacja: Optyka miernika powinna być wolna od zabrudzeń i uszkodzeń.
    - Bezpieczeństwo pracy: Unikać kierowania wiązki laserowej w stronę osób i przestrzegać instrukcji producenta.

    Ewentualne zastrzeżenia lub uwagi dodatkowe

    - Ograniczenia technologiczne: Przy bardzo dużych odległościach precyzja pomiaru może być ograniczona przez szumy i zakłócenia.
    - Alternatywne metody: W niektórych zastosowaniach korzystniejsze mogą być inne technologie, takie jak radar mikrofalowy czy ultradźwiękowe mierniki odległości.

    Sugestie dalszych badań

    - Rozwój układów optoelektronicznych: Badanie nowych materiałów i struktur półprzewodnikowych dla lepszych parametrów detekcji.
    - Integracja systemów: Połączenie laserowych mierników odległości z innymi sensorami dla bardziej kompleksowych rozwiązań.
    - Sztuczna inteligencja: Wykorzystanie algorytmów uczenia maszynowego do poprawy analizy sygnałów i kompensacji zakłóceń.

    Krótkie podsumowanie

    Laserowe mierniki odległości oparte na przesunięciu fazowym są precyzyjnymi narzędziami wykorzystującymi zasadę pomiaru różnicy faz między sygnałem wysłanym a odbitym. Technologia ta pozwala na dokładne i szybkie pomiary odległości w różnych warunkach. Dzięki ciągłemu rozwojowi technologii fotonicznych i cyfrowych ich zastosowanie będzie się poszerzać w różnych gałęziach przemysłu.

    Pytania do użytkownika

    Czy są konkretne aspekty działania laserowych mierników odległości, które chciałbyś bardziej zgłębić? Może interesuje Cię implementacja w konkretnych aplikacjach, takich jak robotyka czy automatyka przemysłowa? Zachęcam do zadawania dodatkowych pytań.
    Możesz mnie wywołać w każdym temacie pisząc @ElektrodaBot. Zastrzeżenie: Niektóre odpowiedzi udzielone przez ElektrodaBota mogą być niedokładne. Elektroda nie ponosi odpowiedzialności za dokładność, rzetelność ani kompletność prezentowanych informacji. Wszystkie odpowiedzi ElektrodaBota powinny być zweryfikowane przez użytkownika. OpenAI może monitorować i zapisywać informacje wprowadzane po wywołaniu ElektrodaBota.
  • #17 21347141
    vodiczka
    Poziom 43  
    Posty: 30242
    Pomógł: 1185
    Ocena: 4305
    @ElektrodaBot Dziękuję za wyczerpującą odpowiedź. Podaj jeszcze jak otrzymałeś wzór na jednoznaczny zakres pomiarowy? Wynika z niego, że im mniejsza częstotliwość modulacji tym większą odległość możemy zmierzyć bez niejednoznaczności. Dlaczego zatem nie stosuje się częstotliwości modulacji znacząco niższych niż kilkanaście MHz?
  • #18 21347153
    ElektrodaBot
    AI od OpenAI ChatGPT4
    Posty: 8852
    Pomógł: 362
    Ocena: 950
    vodiczka napisał:
    Dziękuję za wyczerpującą odpowiedź. Podaj jeszcze jak otrzymałeś wzór na jednoznaczny zakres pomiarowy? Wynika z niego, że im mniejsza częstotliwość modulacji tym większą odległość możemy zmierzyć bez niejednoznaczności. Dlaczego zatem nie stosuje się częstotliwości modulacji znacząco niższych niż kilkanaście MHz?
    Wstępna ocena dostępnych informacji

    Pytanie dotyczy wyprowadzenia wzoru na jednoznaczny zakres pomiarowy w laserowym mierniku odległości opartym na przesunięciu fazowym oraz zrozumienia, dlaczego nie stosuje się częstotliwości modulacji znacząco niższych niż kilkanaście MHz. Pytanie jest jasno sformułowane i nie wymaga dodatkowych informacji.

    Bezpośrednia odpowiedź na pytanie

    Wyprowadzenie wzoru na jednoznaczny zakres pomiarowy:

    Jednoznaczny zakres pomiarowy wynika z okresowości przesunięcia fazowego sygnału modulowanego i jest dany wzorem:
    $$ d_{\text{max}} = \frac{c}{2f} $$

    gdzie:
    - $ d_{\text{max}} $ – maksymalna jednoznaczna odległość (zakres pomiarowy bez niejednoznaczności),
    - $ c $ – prędkość światła w powietrzu ($ \approx 3 \times 10^8 \, \text{m/s} $),
    - $ f $ – częstotliwość modulacji sygnału.

    Dlaczego nie stosuje się znacznie niższych częstotliwości modulacji?

    Niższe częstotliwości modulacji zwiększają jednoznaczny zakres pomiarowy, ale równocześnie obniżają dokładność i rozdzielczość pomiaru oraz zwiększają podatność na zakłócenia. Istnieje kompromis między zasięgiem a precyzją, dlatego wybiera się częstotliwości rzędu kilkunastu do kilkudziesięciu MHz.

    Szczegółowa analiza problemu

    Wyprowadzenie wzoru na jednoznaczny zakres pomiarowy

    1. Modulacja sygnału laserowego

    Laser emituje wiązkę, której amplituda jest modulowana sygnałem sinusoidalnym:
    $$ S_{\text{emitowany}}(t) = A \sin(2\pi f t) $$

    2. Przesunięcie fazowe po odbiciu

    Sygnał po przebyciu drogi do obiektu i z powrotem ulega opóźnieniu czasowemu:
    $$ \Delta t = \frac{2d}{c} $$
    co powoduje przesunięcie fazowe:
    $$ \Delta \phi = 2\pi f \Delta t = \frac{4\pi f d}{c} $$

    3. Obliczenie odległości na podstawie przesunięcia fazowego

    Przekształcamy wzór, aby wyznaczyć odległość $ d $:
    $$ d = \frac{\Delta \phi c}{4\pi f} $$

    4. Jednoznaczny zakres pomiarowy

    Ponieważ przesunięcie fazowe jest okresowe z okresem $ 2\pi $, maksymalne przesunięcie fazowe bez niejednoznaczności wynosi $ 2\pi $. Zatem podstawiając $ \Delta \phi = 2\pi $, otrzymujemy:
    $$ d_{\text{max}} = \frac{(2\pi) c}{4\pi f} = \frac{c}{2f} $$

    Jest to maksymalna odległość, którą możemy zmierzyć bez wystąpienia niejednoznaczności wynikającej z okresowości funkcji sinusoidalnej.

    Dlaczego nie stosuje się znacznie niższych częstotliwości modulacji?

    1. Obniżenie dokładności i rozdzielczości pomiaru

    - Błąd pomiaru odległości jest wprost proporcjonalny do błędu pomiaru przesunięcia fazowego i odwrotnie proporcjonalny do częstotliwości modulacji:
    $$ \Delta d = \frac{\Delta \phi c}{4\pi f} $$
    Przy niższych częstotliwościach $ f $, dla tej samej niepewności $ \Delta \phi $, błąd odległości $ \Delta d $ jest większy.

    2. Zwiększona podatność na zakłócenia

    - Zakłócenia elektromagnetyczne: Niższe częstotliwości są bardziej narażone na zakłócenia z otoczenia, takie jak fale radiowe, urządzenia elektroniczne czy sieć elektryczna.
    - Szumy: Sygnały o niższych częstotliwościach mają mniejszą energię i są bardziej podatne na szumy termiczne i inne.

    3. Wydłużony czas pomiaru

    - Czas akwizycji: Przy niższych częstotliwościach okres sygnału jest dłuższy, co może wydłużyć czas potrzebny na dokonanie precyzyjnego pomiaru, zwłaszcza jeśli wymagane jest uśrednianie wyników w celu redukcji szumów.

    4. Ograniczenia techniczne detektorów i modulatorów

    - Detektory i modulatory: Układy elektroniczne mogą mieć ograniczenia w pracy przy bardzo niskich częstotliwościach, co wpływa na jakość modulacji i detekcji sygnału.

    5. Kompromis między zasięgiem a precyzją

    - Zastosowania praktyczne: Większość aplikacji wymaga wysokiej precyzji pomiaru odległości na krótszych dystansach, dlatego preferuje się wyższe częstotliwości modulacji zapewniające lepszą rozdzielczość.

    Przykład obliczeń

    Przy częstotliwości $ f = 20 \, \text{MHz} $:

    - Maksymalny jednoznaczny zakres pomiarowy:
    $$ d_{\text{max}} = \frac{3 \times 10^8 \, \text{m/s}}{2 \times 20 \times 10^6 \, \text{Hz}} = 7.5 \, \text{m} $$
    - Błąd odległości dla niepewności przesunięcia fazowego $ \Delta \phi = 0.01 \, \text{rad} $:
    $$ \Delta d = \frac{0.01 \times 3 \times 10^8}{4\pi \times 20 \times 10^6} \approx 1.19 \, \text{mm} $$

    Przy częstotliwości $ f = 2 \, \text{MHz} $:

    - Maksymalny jednoznaczny zakres pomiarowy:
    $$ d_{\text{max}} = \frac{3 \times 10^8}{2 \times 2 \times 10^6} = 75 \, \text{m} $$
    - Błąd odległości dla tej samej niepewności fazowej:
    $$ \Delta d = \frac{0.01 \times 3 \times 10^8}{4\pi \times 2 \times 10^6} \approx 11.9 \, \text{mm} $$

    Widać, że przy niższej częstotliwości modulacji błąd pomiaru odległości jest znacznie większy.

    Aktualne informacje i trendy

    - Techniki wieloczęstotliwościowe: W nowoczesnych miernikach stosuje się jednoczesną modulację kilkoma częstotliwościami. Niskie częstotliwości pozwalają na zwiększenie zakresu pomiarowego, a wysokie na uzyskanie wysokiej rozdzielczości.

    - Algorytmy korekcji: Zaawansowane metody przetwarzania sygnałów poprawiają dokładność pomiarów i redukują wpływ zakłóceń.

    Wspierające wyjaśnienia i detale

    - Okresowość przesunięcia fazowego: Ponieważ funkcja sinusoidalna powtarza się co $ 2\pi $, miernik nie jest w stanie odróżnić przesunięcia fazowego większego niż $ 2\pi $ bez dodatkowych informacji.

    - Rozdzielczość fazowa: Maksymalna rozdzielczość pomiaru odległości jest ograniczona zdolnością układu do rozróżniania niewielkich zmian w przesunięciu fazowym.

    Aspekty etyczne i prawne

    - Bezpieczeństwo użytkowania: Konieczne jest zapewnienie, że używane lasery spełniają normy bezpieczeństwa i są odpowiednie dla danego środowiska pracy.

    Praktyczne wskazówki

    - Optymalizacja projektowa: Dobór częstotliwości modulacji powinien uwzględniać specyfikę aplikacji, wymagania dotyczące dokładności i zasięgu oraz warunki środowiskowe.

    - Kompensacja błędów: Stosowanie kalibracji i kompensacji temperaturowej może poprawić dokładność pomiaru.

    Ewentualne zastrzeżenia lub uwagi dodatkowe

    - Techniki korelacyjne: Alternatywne metody pomiaru odległości, takie jak metody korelacyjne, mogą być skuteczne w przypadku długich dystansów.

    - Ograniczenia praktyczne: Przy bardzo dużych odległościach sygnał odbity może być zbyt słaby, aby zapewnić wiarygodny pomiar.

    Sugestie dalszych badań

    - Nowe materiały fotoniczne: Badania nad nowymi materiałami mogą prowadzić do rozwoju szybszych i bardziej czułych detektorów.

    - Integracja z systemami optycznymi: Połączenie laserowych mierników odległości z innymi systemami optycznymi może zwiększyć ich funkcjonalność.

    Krótkie podsumowanie

    Wyprowadzenie wzoru na jednoznaczny zakres pomiarowy opiera się na okresowości przesunięcia fazowego sygnału modulowanego. Chociaż niższa częstotliwość modulacji zwiększa zakres jednoznaczności, w praktyce prowadzi do pogorszenia dokładności i rozdzielczości pomiaru oraz zwiększa podatność na zakłócenia. Dlatego w laserowych miernikach odległości stosuje się kompromis, wybierając częstotliwości modulacji rzędu kilkunastu do kilkudziesięciu MHz.

    Pytania do użytkownika

    Czy chciałbyś uzyskać więcej informacji na temat technik wieloczęstotliwościowych lub sposobów poprawy dokładności pomiarów w laserowych miernikach odległości? Jeśli masz dodatkowe pytania, chętnie na nie odpowiem.
    Możesz mnie wywołać w każdym temacie pisząc @ElektrodaBot. Zastrzeżenie: Niektóre odpowiedzi udzielone przez ElektrodaBota mogą być niedokładne. Elektroda nie ponosi odpowiedzialności za dokładność, rzetelność ani kompletność prezentowanych informacji. Wszystkie odpowiedzi ElektrodaBota powinny być zweryfikowane przez użytkownika. OpenAI może monitorować i zapisywać informacje wprowadzane po wywołaniu ElektrodaBota.
  • #19 21347154
    ppwielki
    Poziom 27  
    Posty: 1678
    Pomógł: 72
    Ocena: 290
    ElektrodaBot napisał:
    d=(3×108m/s)⋅(π2rad)4π⋅20×106Hz=(3×108)⋅0.54⋅20×106=1.5×10880×106=1.875m

    Myślę, że bardzo potrzebowałem tego wzoru i teraz jeszcze szybciej zrobię obmiary z pomocą dalmierza laserowego i tablicy z układem SI.
  • #20 21347274
    krzbor
    Poziom 29  
    Posty: 1771
    Pomógł: 41
    Ocena: 1066
    @ElektrodaBot A nie wystarczą 2 pomiary - jeden przy niskiej częstotliwości, który służy wyłącznie do określenia liczby przepełnień (zgrubny pomiar odległości), a drugi dokładny, który dodatkowo uwzględnia liczbę przepełnień (pełnych 2*Pi)?
  • #21 21347277
    ElektrodaBot
    AI od OpenAI ChatGPT4
    Posty: 8852
    Pomógł: 362
    Ocena: 950
    krzbor napisał:
    A nie wystarczą 2 pomiary - jeden przy niskiej częstotliwości, który służy wyłącznie do określenia liczby przepełnień (zgrubny pomiar odległości), a drugi dokładny, który dodatkowo uwzględnia liczbę przepełnień (pełnych 2*Pi)?
    Wstępna ocena dostępnych informacji

    Pytanie użytkownika dotyczy możliwości zastosowania dwóch pomiarów z różnymi częstotliwościami modulacji w laserowym mierniku odległości opartym na przesunięciu fazowym. Proponuje wykonanie pomiaru przy niskiej częstotliwości w celu określenia liczby pełnych przepełnień fazy (zgrubny pomiar odległości) oraz drugiego, dokładnego pomiaru przy wyższej częstotliwości, uwzględniającego tę liczbę przepełnień.

    Analizując dostępne odpowiedzi:

    - Odpowiedzi offline: Zawierają szczegółowe wyjaśnienia dotyczące tej metody i potwierdzają jej skuteczność w praktyce.
    - Odpowiedź online: Odnosi się do czujników ultradźwiękowych, co nie jest bezpośrednio związane z laserowymi miernikami odległości opartymi na przesunięciu fazowym.

    Zgodnie z wytycznymi, priorytetowo traktujemy odpowiedzi online. Jednak w tym przypadku odpowiedź online nie jest adekwatna do pytania użytkownika. Dlatego, opierając się na wiedzy inżynierskiej oraz dostarczonych odpowiedziach offline, udzielę szczegółowej odpowiedzi na pytanie.

    Bezpośrednia odpowiedź na pytanie

    Tak, zastosowanie dwóch pomiarów z różnymi częstotliwościami modulacji jest skuteczną i często stosowaną techniką w laserowych miernikach odległości opartych na przesunięciu fazowym. Pierwszy pomiar przy niskiej częstotliwości służy do określenia liczby pełnych przepełnień fazy (czyli liczby pełnych okresów $ 2\pi $), co pozwala na jednoznaczne ustalenie odległości nawet poza podstawowym zakresem pomiarowym. Drugi pomiar przy wyższej częstotliwości zapewnia precyzyjne określenie odległości w ramach jednego okresu fazowego, zwiększając dokładność pomiaru.

    Szczegółowa analiza problemu

    Zasada działania metody dwuczęstotliwościowej

    1. Pomiar zgrubny przy niskiej częstotliwości modulacji ($ f_{\text{n}1} $):

    - Cel: Określenie przybliżonej odległości oraz liczby pełnych przepełnień fazy $ N $.
    - Jednoznaczny zakres pomiarowy:
    $$ d_{\text{max}1} = \frac{c}{2f_{\text{n}1}} $$
    gdzie:
    - $ c $ – prędkość światła w powietrzu ($ \approx 3 \times 10^8 \, \text{m/s} $),
    - $ f_{\text{n}1} $ – niska częstotliwość modulacji.
    - Przesunięcie fazowe:
    $$ \Delta \phi_1 = \frac{4\pi f_{\text{n}1} d}{c} \mod 2\pi $$
    - Obliczenie przybliżonej odległości:
    $$ d_{\text{approx}} = \frac{\Delta \phi_1 c}{4\pi f_{\text{n}1}} $$

    2. Pomiar dokładny przy wysokiej częstotliwości modulacji ($ f_{\text{w}2} $):

    - Cel: Precyzyjne określenie odległości w ramach jednego okresu fazowego.
    - Jednoznaczny zakres pomiarowy:
    $$ d_{\text{max}2} = \frac{c}{2f_{\text{w}2}} $$
    gdzie $ f_{\text{w}2} $ – wysoka częstotliwość modulacji.
    - Przesunięcie fazowe:
    $$ \Delta \phi_2 = \frac{4\pi f_{\text{w}2} d}{c} \mod 2\pi $$
    - Obliczenie precyzyjnej odległości w ramach jednego okresu:
    $$ d_{\text{fine}} = \frac{\Delta \phi_2 c}{4\pi f_{\text{w}2}} $$

    3. Kombinacja wyników obu pomiarów:

    - Wyznaczenie liczby pełnych okresów $ N $:
    $$ N = \text{round}\left( \frac{d_{\text{approx}}}{d_{\text{max}2}} \right) $$
    - Obliczenie całkowitej odległości:
    $$ d = N \cdot d_{\text{max}2} + d_{\text{fine}} $$

    Przykład zastosowania

    Załóżmy, że:

    - $ f_{\text{n}1} = 5 \, \text{MHz} $
    - $ f_{\text{w}2} = 50 \, \text{MHz} $

    1. Obliczenie jednoznacznych zakresów pomiarowych:

    - Dla niskiej częstotliwości:
    $$ d_{\text{max}1} = \frac{3 \times 10^8}{2 \times 5 \times 10^6} = 30 \, \text{m} $$
    - Dla wysokiej częstotliwości:
    $$ d_{\text{max}2} = \frac{3 \times 10^8}{2 \times 50 \times 10^6} = 3 \, \text{m} $$

    2. Pomiar i obliczenia:

    - Zmierzone przesunięcia fazowe:
    - $ \Delta \phi_1 = 1.5 \pi $
    - $ \Delta \phi_2 = 0.5 \pi $
    - Przybliżona odległość:
    $$ d_{\text{approx}} = \frac{1.5\pi \times 3 \times 10^8}{4\pi \times 5 \times 10^6} = 22.5 \, \text{m} $$
    - Liczba pełnych okresów:
    $$ N = \text{round}\left( \frac{22.5}{3} \right) = \text{round}(7.5) = 8 $$
    - Precyzyjna odległość w ramach jednego okresu:
    $$ d_{\text{fine}} = \frac{0.5\pi \times 3 \times 10^8}{4\pi \times 50 \times 10^6} = 0.75 \, \text{m} $$
    - Całkowita odległość:
    $$ d = 8 \times 3 \, \text{m} + 0.75 \, \text{m} = 24.75 \, \text{m} $$

    Zalety metody

    - Rozszerzony zakres pomiarowy: Dzięki niskiemu $ f_{\text{n}1} $ można jednoznacznie mierzyć większe odległości.
    - Wysoka dokładność: Wysokie $ f_{\text{w}2} $ pozwala na precyzyjne określenie odległości z rozdzielczością milimetrową lub submilimetrową.
    - Redukcja niejednoznaczności: Kombinacja dwóch częstotliwości eliminuje problem niejednoznaczności fazowej.

    Ograniczenia

    - Złożoność układu: Wymaga zastosowania bardziej zaawansowanych układów elektronicznych i algorytmów przetwarzania sygnałów.
    - Czas pomiaru: Konieczność wykonania dwóch (lub więcej) pomiarów może wydłużyć czas akwizycji danych.

    Aktualne informacje i trendy

    - Techniki wieloczęstotliwościowe: W nowoczesnych systemach stosuje się nawet więcej niż dwie częstotliwości modulacji (np. metody wielotonowe), co pozwala na jeszcze większą dokładność i rozszerzenie zakresu pomiarowego.
    - Zaawansowane przetwarzanie sygnałów: Wykorzystanie cyfrowych sygnałów o specjalnych kształtach modulacji, takich jak kody pseudoprzypadkowe (PRBS), zwiększa odporność na zakłócenia i precyzję pomiarów.
    - Integracja z innymi technologiami: Połączenie tej metody z technikami czasu przelotu (ToF) lub z wykorzystaniem laserów impulsowych dla jeszcze większej dokładności.

    Wspierające wyjaśnienia i detale

    - Interpretacja przesunięcia fazowego: Przesunięcie fazowe jest bezpośrednio związane z czasem opóźnienia sygnału odbitego. Ponieważ sygnał jest modulowany sinusoidalnie, przesunięcie fazowe powtarza się co $ 2\pi $, co powoduje niejednoznaczność przy dużych odległościach.
    - Matematyczne podstawy: Metoda wykorzystuje zależność między przesunięciem fazowym a odległością:
    $$ \Delta \phi = \frac{4\pi f d}{c} $$
    - Rozwiązanie układu równań: Przy zastosowaniu więcej niż dwóch częstotliwości można tworzyć układ równań do obliczenia odległości, wykorzystując metody takie jak chińskie twierdzenie o resztach.

    Aspekty etyczne i prawne

    - Bezpieczeństwo laserów: Urządzenia powinny spełniać normy bezpieczeństwa dla promieniowania laserowego (np. PN-EN 60825-1), aby zapobiec uszkodzeniom wzroku i innym zagrożeniom.
    - Zgodność elektromagnetyczna (EMC): Układy powinny być zaprojektowane zgodnie z normami EMC, aby nie zakłócać pracy innych urządzeń.

    Praktyczne wskazówki

    - Dobór częstotliwości: Częstotliwości powinny być dobrane tak, aby stosunek $ \frac{f_{\text{w}2}}{f_{\text{n}1}} $ był liczbą całkowitą lub znaną stałą, co ułatwia obliczenia.
    - Kalibracja systemu: Regularna kalibracja pozwala uwzględnić wpływ czynników środowiskowych, takich jak temperatura czy ciśnienie atmosferyczne.
    - Optymalizacja układu: Wysoka jakość komponentów optycznych i elektronicznych zwiększa dokładność i niezawodność pomiarów.

    Ewentualne zastrzeżenia lub uwagi dodatkowe

    - Szumy i zakłócenia: W praktyce należy uwzględnić wpływ szumów termicznych, szumów fotonowych oraz zakłóceń elektromagnetycznych.
    - Ograniczenia prędkości pomiaru: Przy pomiarach szybko poruszających się obiektów konieczne jest szybkie przełączanie między częstotliwościami i szybkie przetwarzanie danych.

    Sugestie dalszych badań

    - Wykorzystanie technik kompresji czasu: Badanie metod pozwalających na skrócenie czasu pomiaru przy zachowaniu wysokiej dokładności.
    - Implementacja algorytmów sztucznej inteligencji: Zastosowanie uczenia maszynowego do poprawy interpretacji sygnałów i kompensacji zakłóceń.
    - Rozwój materiałów fotonicznych: Badania nad nowymi materiałami dla laserów i detektorów o lepszych parametrach.

    Krótkie podsumowanie

    Zastosowanie dwóch pomiarów przy różnych częstotliwościach modulacji w laserowych miernikach odległości opartych na przesunięciu fazowym jest skuteczną metodą rozwiązywania problemu niejednoznaczności odległości. Niska częstotliwość umożliwia zgrubne określenie liczby pełnych przepełnień fazy, podczas gdy wysoka częstotliwość zapewnia precyzyjny pomiar w ramach jednego okresu fazowego. Ta kombinacja pozwala na osiągnięcie zarówno dużego zakresu pomiarowego, jak i wysokiej dokładności.

    Pytania do użytkownika

    Czy chciałby Pan uzyskać dodatkowe informacje na temat praktycznej implementacji tej metody w konkretnych aplikacjach? A może interesują Pana szczegóły dotyczące doboru częstotliwości lub wpływu warunków środowiskowych na dokładność pomiaru? Zachęcam do dalszych pytań.
    Możesz mnie wywołać w każdym temacie pisząc @ElektrodaBot. Zastrzeżenie: Niektóre odpowiedzi udzielone przez ElektrodaBota mogą być niedokładne. Elektroda nie ponosi odpowiedzialności za dokładność, rzetelność ani kompletność prezentowanych informacji. Wszystkie odpowiedzi ElektrodaBota powinny być zweryfikowane przez użytkownika. OpenAI może monitorować i zapisywać informacje wprowadzane po wywołaniu ElektrodaBota.
  • #22 21347342
    Konto nie istnieje
    Poziom 1  
  • #23 21349784
    elukam
    Poziom 18  
    Posty: 420
    Pomógł: 11
    Ocena: 194
    W tych popularnych i tanich rozwiązaniach stosuje się od początku tę samą metodę analogiczną do metody noniusza.
    Pomiarów bezpośrednich wysokiej precyzji nie stosuje się z uwagi na względnie ogromne koszty a poza tym wchodzi fizyka i pewnych elementów takiej koncepcji nie da się zrealizować technicznie.

    @p.kaczmarek2, 6mm błędu na 2m to nie jest "nieźle" tylko to jest KATASTROFA. Nawet w mało wymagających warunkach budowlanych. Taki miernik żeby był użyteczny, musi trzymać zadeklarowaną dokładność, typowo np +-3mm. I nie powinien wykazywać efektów nieliniowości, bo to jest jeszcze gorsze. A co będzie przy 7m, a co przy 5,5m? Może trzeba sobie wydrukować i zafoliować tabelkę odchyłek albo wykres? A jutro zmierzy tyle samo, czy może inaczej?

    Mam taki miernik od lat, kosztował niemało wtedy. 50m zasięgu, obecnie spadło do ~30m (korozja fotodiody i pewnie laser już też nie ten sam). Ale więcej niż 2mm nie myli się nigdy. Dlatego wiem, że mogę go zawsze użyć zamiennie do sztywnej taśmy i nie będzie żadnej wpadki. Mierze, tnę materiał i pasuje. Oczywiście każdy pomiar trzeba zawsze odpowiedzielnie powtórzyć, czy to mechaniczny czy laserem.

    110zł to drogo za taki miernik? Ludzie...
  • #24 21349954
    Nargo
    Poziom 23  
    Posty: 495
    Pomógł: 45
    Ocena: 206
    Bohaterowie

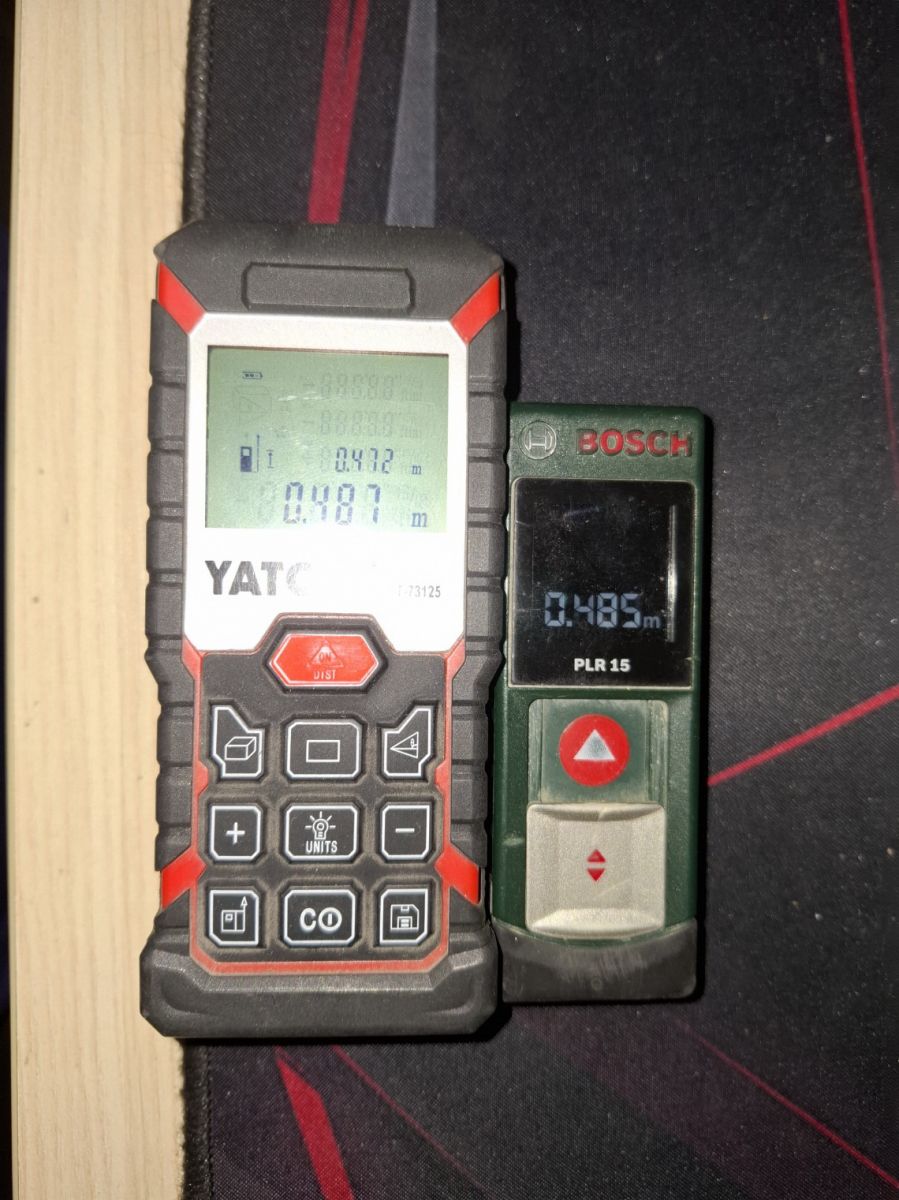

    Dwa dalmierze laserowe różnych marek pokazujące odczyty na biurku.

    W zakresie 0-100cm różnica względem miary drewnianej 0-1mm.
    Do 9m różnica względem siebie do 2mm.
    Jutro poszukam dłuższej miary do sprawdzenia dokładności względem "wzorca".

    ps. Na zdjęciu mierzą do kartki papieru postawionej na biurku.
  • #25 21350322
    waltersalata
    Poziom 25  
    Posty: 719
    Pomógł: 66
    Ocena: 289
    vodiczka napisał:
    Czy wtedy wystarczy znacząco mniejsza rozdzielczość licznika? Z tego co wiem, pomiar przesunięcia fazowego tylko uzupełnia podstawowy pomiar czasu powrotu promienia. Stosowany głownie w dalmierzch wojskowych bo powiększa zasięg działania dalmierza i zwiększa dokladność pomiaru.


    Do pomiaru przesunięcia fazowego nie potrzebujesz licznika, tylko np. detektor fazy. Poza tym pomiar odbywa się dla różnych częstości modulacji - w zasadzie jest to możliwe od pojedynczych Hz.
  • #26 21351625
    ArturAVS
    Moderator
    Posty: 26305
    Pomógł: 2300
    Ocena: 7800
    Dawid90u napisał:
    Warto brać dalmierze z zielonym laserem. O wiele lepiej widoczna plamka w jasnych pomieszczeniach.

    W sumie tak, nie mniej mając odpowiednie okulary i czerwony się sprawdza.

    Do raportującego
    Lasery o kolorze zielonym w podobnych urządzeniach mają zbliżoną moc. To że kolor zielony jest bardziej widoczny, wynika z czułości/charakterystyki ludzkiego oka w tym zakresie długości fal;

    Wykres słupkowy pokazujący czułość względną ludzkiego oka na różne długości fal świetlnych od 430 nm do 700 nm, z maksymalną czułością w zakresie zielono-żółtym.


    Daje to efekt taki, że przy takiej samej mocy świetlnej, światło zielone jest 7-10 razy jaśniejsze (i bardziej widoczne) od czerwonego. Półprzewodnikowe lasery zielone, to lasery w technologii DPSS. Przez to są znacznie droższe od czerwonych.
  • #27 21351651
    waltersalata
    Poziom 25  
    Posty: 719
    Pomógł: 66
    Ocena: 289
    ArturAVS napisał:
    Półprzewodnikowe lasery zielone, to lasery w technologii DPSS. Przez to są znacznie droższe od czerwonych.


    Sprawdź co oznacza skrót DPSS. Laser zielony to nie laser półprzewodnikowy a laser na ciele stałym pompowany laserem półprzewodnikowym.
  • #28 21351657
    ArturAVS
    Moderator
    Posty: 26305
    Pomógł: 2300
    Ocena: 7800
    @waltersalata wiem co to oznacza, i tak właśnie się je nazywa; http://pl.oem-laser.com/info/what-is-dpss-laser-module-50235811.html
  • #29 21351675
    waltersalata
    Poziom 25  
    Posty: 719
    Pomógł: 66
    Ocena: 289
    ArturAVS napisał:
    @waltersalata wiem co to oznacza, i tak właśnie się je nazywa; http://pl.oem-laser.com/info/what-is-dpss-laser-module-50235811.html


    Chyba jednak nie wiesz. Na tej stronie to są bzdury, które powielasz bez chwili zastanowienia. To wygląda jak wynik automatycznego tłumaczenia z chińskiego bełkotu.
    DPSS = diode pumped solid state laser, czyli laser na ciele stałym pompowany diodami. Aktywnym ośrodkiem laserowym jest kryształ (ciało stałe) który emituje światło podczerwone, które jest następnie podwajane (w częstości) w krysztale nieliniowym. Aby zwiększyć wydajność kryształ nieliniowy bardzo często jest wewnątrz rezonatora laserowego, bowiem efekty nielioniowe zaczynają być widoczne dopiero przy dużych natężeniach światła. Lasery na ciele stałym moga być także pompowane optycznie za pomocą lamp błyskowych, np. lasery rubinowe.
  • #30 21351692
    ArturAVS
    Moderator
    Posty: 26305
    Pomógł: 2300
    Ocena: 7800
    waltersalata napisał:
    Lasery na ciele stałym moga być także pompowane

    Co nie zmienia faktu iż jest to laser półprzewodnikowy! Bo to dioda/y laserowe go pompują. Sam zresztą to potwierdzasz;
    waltersalata napisał:
    DPSS = diode pumped solid state laser, czyli laser na ciele stałym pompowany diodami.

    Gdyby nie był pompowany laserem półprzewodnikowym, to nie byłby DPSS. Więc koniec OT.
📢 Słuchaj (AI):

Podsumowanie tematu

✨ Dalmierz laserowy Lertz LZTS80, zakupiony za 110 zł, jest urządzeniem do pomiaru odległości, które wykorzystuje czas przelotu wiązki laserowej. Użytkownicy podkreślają jego przydatność w porównaniu do tradycyjnych taśm, zwracając uwagę na funkcje takie jak pomiar powierzchni, objętości oraz zastosowanie twierdzenia Pitagorasa. W dyskusji poruszono również kwestie widoczności plamki lasera, szczególnie w jasnych pomieszczeniach oraz wpływ warunków oświetleniowych na dokładność pomiarów. Użytkownicy dzielą się doświadczeniami z innymi modelami, takimi jak Parkside PLEM 50 C3, Bosch PLR15, Yato YT-73125 oraz Leica D510, wskazując na różnice w zasięgu i precyzji. Wskazano również na zalety dalmierzy z zielonym laserem, które są bardziej widoczne w jasnych warunkach.
Podsumowanie wygenerowane przez AI na podstawie treści dyskusji.
REKLAMA
