Stacja lutownicza/rozlutownicza RT PRO 3 by Slawek K.

A jest jakiś kłopot abyście zamontowali taką, jak ja zastosowałem ? Sprawdzona, i działa bez problemu

Pozdr

Kupiłem jednak też taką pompkę. Pobór prądu max. do 1A, więc pod tym kątem rewelacja !, ale...

Slawek K. napisał:

Pompka ma symbol 443 862 257 A
Ten cały górny element wyrzuciłem i zamontowałem złączkę pod wężyk 6mm.

To jak w takim razie montowałeś ten dekiel z komorami pompki,
który posiada z drugiej strony 3 otworki


przesłaniane gumką przełącznika nadmuch/ssanie, znajdującego się w tym właśnie górnym elemencie,



a całość montowana jest na zaczepach do membrany pompki... ?

Przykleiłem klejem epoxydowym, szczelność zapewnia uszczelka.

Slawek K. napisał:

Przykleiłem klejem epoxydowym, szczelność zapewnia uszczelka.

Ok. dzięki, a co z tymi trzema otworkami ?...
Wierciłeś otwór w tej komorze pod złączkę ?.
Zakleiłeś ten orginalny ? .

Wywietcilem otwór do komory ssacej aby wkrecic króciec.

Slawek K. napisał:

Jedyną zmianę jaką trzeba zrobić na płytce, to wymiana rezystora R4 ze 100R na 560R z uwagi na inną charakterystykę termopary użytej w pistolecie, to wszystko

Czy możesz wyjaśnić jak poprawnie dobrać rezystor do różnych typów czujników temp.? Doświadczalnie czy poprzez obliczenia?

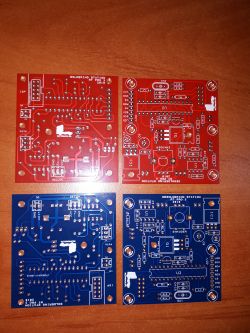

Mam na zbyciu 2 PCB (1 w kolorze czerwonym i 1 w kolorze niebieskim). Jakby ktoś był zainteresowany to pisać na PW.



-----------------
Edit:
Nowa partia PCB już dostępna zostało 5 szt, osoby chętne proszę się zapisywać na PW

Dzięki koledze vir84 prace idą do przodu .

Moja modyfikacja pompki.
Głowica od środka.


A tak wygląda w całości

Dzisiaj nastąpiło zaprogramowanie i pierwsze uruchomienie...

... i... źle działa mój ekoder- kręcenie w prawo zmniejsza wartości, a w lewo zwiększa...
Dzieje się tak również z softem lutownicy.
Czy można coś z tym zrobić bez cięcia ścieżek lub nózek ekodera ? .

Tak, trzeba zmienić w sofcie...

lukaszd82 napisał:

Tak, trzeba zmienić w sofcie...

Czyli tylko Sławek może coś poradzić, bo kodu źródłowego brak....

Bardzo proszę

Weller_RT_...er_CCW.rar (20.79 kB)Musisz być zalogowany, aby pobrać ten załącznik.

Wielkie dzięki Sławek .
Jakbyś był łaskaw jeszcze to samo dla rozlutownicy ...
Sofcik lutownicy wgrany, działa tak jak powinien .
Jeszcze tylko rozlutownica.

Dzięki za nowy wsad
---------
Ps. Nowa partia PCB już dostępna zostało 5 szt, osoby chętne proszę się zapisywać na PW

Proszę

Rozlutownica, wersja z odwrotnym kierunkiem enkodera.

Rozlutowni...er_CCW.rar (18.79 kB)Musisz być zalogowany, aby pobrać ten załącznik.

Pozdr

Dzięki Ci łaskawco , zaraz przeprogramuję drugą płytkę .

Dodano po 9 [minuty]:

Niestety soft od rozlutownicy (CCW) nie działa !- czarny wyświetlacz .

Był błąd podczas wczytywania konfiguracji z eeprom, podświetlenie było na 0 dlatego nic nie było widać, podmieniłem plik w poście powyżej, powinno być ok jeżeli byłby problem, trzeba wyczyścić eeprom.

Pozdr

Hmmm... wyświetlacz świeci, ale enkoder nie jest CCW .
Po skasowaniu EEprom i wgraniu poprzedniego softu- wyświetlacz pod światło, przejście do Menu i do LCD i wszystko widać .
Jest to trochę kombinacji , teraz trzeba poustawiać pozostałe parametry.

Teraz powinno być ok z kierunkiem. Z EEPROM nie musisz nic robić, przy pierwszym starcie ustawi domyślny setup
W poście #134 podmieniona wersja.

Pozdr

Ok. teraz już wszyskto gra .
Mam jeszcze jedno pytanie, czy w tym sofcie nie ma możliwości strojenia P.I.D. ? .

Gun MAX/MIN to mniemam, chodzi o temperaturę grzałki ? .

Nie ma strojenia PID, Gun max/min dotyczy grzalki pistoletu, zakres w obu przypadkaclh to 0-100, oczywiscie max musi byc wiekszy niż min
Jaki dałeś wzmacniacz operacyjny bo widzę smd ? Nie dales lm7805 ?


Pozdr

LM-a nie ma. Wykorzystałem zasilacz 5V od starego routera o wydajności 2A.
Zastosowałem taki wariant ponieważ redukcja napięcia 24V na stabilizatorach liniowych (nawet stopniowana ze stabilizatorem w obudowie TO-3 i radiatorze) powodowała silne grzanie i zajmowała dużo miejsca.
Co do WO to przez niedopatrzenie zamówiłem bardziej popularny z trochę gorszymi parametrami( i zdecydowanie tańszy)MCP607.
Jak już mam, to sprawdzę czy da radę, jeśli nie to zamówię MCP617 i zapewne SMD, bo takie najczęściej widziałem w ofertach.
Przy okazji wyszła ciekawa sprawa z jedną ATMegą (na 2-gim procku jest o.k.) na której zawiesza się soft (po załadowaniu obrazka startowego) .
W programatorze wszystko jest prawidłowo .
Próbowałem zmieniać "Brown-out" ale bez rezultatu.
Okazuje się, że ten procek jest bardzo "wyczulony" na napięcie przekraczające 5V .

Mam kilka sztuk Atmega328 SMD kupione przez allegro w których uruchomienie watchdog-a blokuje pracę programu(funkcja resetu watchdog-a nie działa). Nie mam pojęcia czy to jakaś podróbka, odpad produkcyjny.

Czy ma ktoś może kolbę ZD88-552A do stacji ZD915/917 i mógłby zmierzyć rezystancję grzałki bo coś mi w mojej jeszcze nieużywanej nie pasuje...

U mnie rezystancja grzałki wynosi 1,5Ω ... a może w nowych tak jest ?
Rezystancje na pinach przedstawiają się następująco:
1/2-1R
3/4-1R5
5/6-przycisk
Dodatkowy przewód łączący obudowy
grzałki i wtyku-0R

Moja rozlutownica po zmianie zasilacza na przetwornicę impulsową zrobiła niezłego psikusa ubijając mikrokontroler w naprawianej płytce i kilka tranzystorów polowych. Po fakcie kontrola neonówką wykazuje napięcie na grocie, chociaż dotykając go nie czuję żadnego prądu. Niestety będę musiał zrobić uziemienie grota(prawdopodobnie wystarczy rezystor 1MOhm) do bolca ochronnego sieci energetycznej i tylko z takich gniazdek korzystać lub lutować przez transformator separacyjny.


Niestety przetwornica stwarza za dużo problemów i zostanie zastąpiona toroidem 24V/80W.

Witam
Mam takie małe pytanko do autora tematu Jak się nazywa to gniazdo na obudowę do wężyka odsysającego, Gdzie takie można kupić ?

Króciec od instalacji pneumatycznej, kupisz bez problemu w sklepach handlujących częściami do instalacji spręźonego powietrza.

Pozdr

Płytki zrobione ale mam problem żeby zaprogramować układ.
Kupiłem
https://www.gotronik.pl/programator-usb-isp-avr-atmel-isp-w-metalowej-obudowie-p-1194.html

Po włożeniu do portu USB cały czas widzi jako USBHID jak próbuje zainstalować ręcznie sterowniki przez menadżer urządzeń(sterowniki ze strony wyżej) wyświetla mi, że Windows wykryl ze sterowniki są aktualne. Próbowałem wiele sposobów. W środku siedzi mx usb isp v3.02.

Może spróbuj odinstalować i zainstalować swoje...

Nic nie idzie. Ściągnąłem już z 5 innych driverów i dalej klapa. Cały czas widzi jako USBHID nie da sie przypisać portu. Na 5 komputerach które mam jest tak samo (win10,win8,win7 64 i 32, win xp). Recznie
https://www.youtube.com/watch?v=XVdILJLLpsw
tak jak na filmie widać u niego po włożeniu USBAsp a u mnie jest USBHID próbując ręcznie dopisać sterowniki to mam komunikat: system windows ustalił że oprogramowanie dla tego urządzenia jest aktualne.

Może chip nie jest oryginalny, (miałem tak z konwerterem USB/RS), ale wtedy wyświetla się się informacja...
Musiałem znaleźć nieorginalny sterownik żeby zadziałał.
