Sygnał e-Czas na falach długich PRI 225kHz - próba zaobserwowania transmisji na oscyloskopie

TechEkspert 03 Sie 2025 10:28 2784 26

TL;DR

  • Sprawdzany jest sygnał czasu e-Czas Radio na długich falach PRI 225 kHz i próba zobaczenia jego modulacji PSK na oscyloskopie.

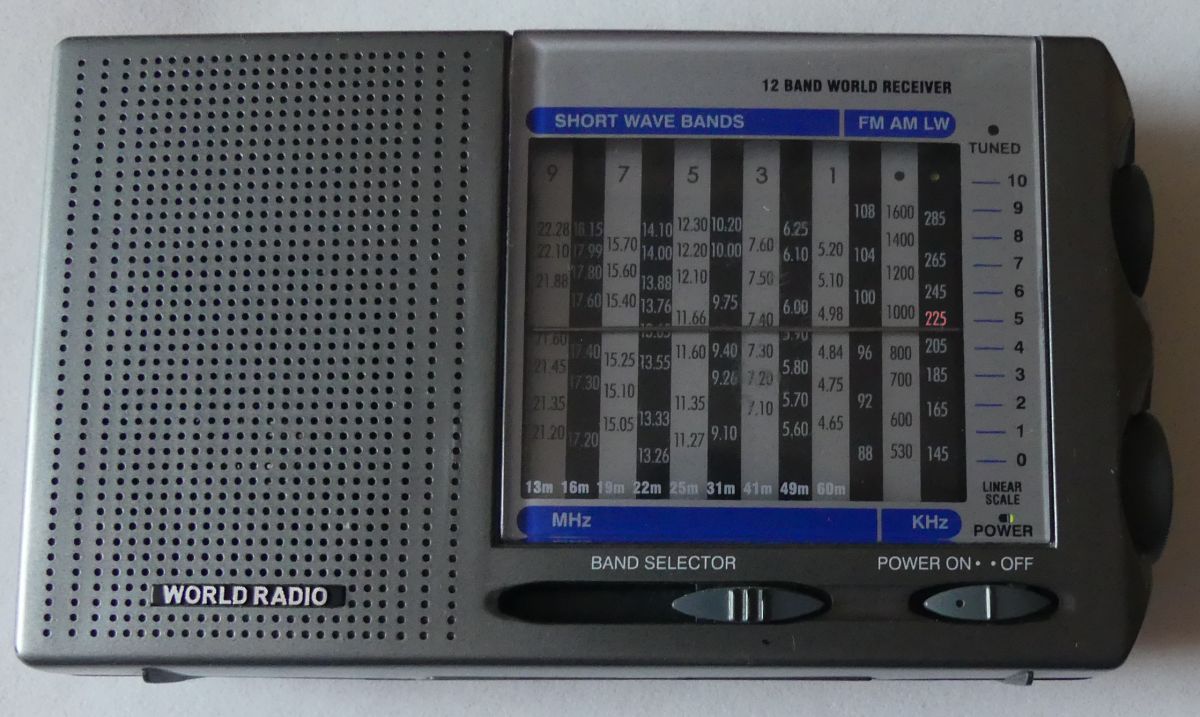

  • Do obserwacji użyto odbiornika AM PRI 225 kHz z anteną ferrytową i obwodem rezonansowym, a fazę porównywano z lokalnym generatorem sinus 225 kHz.
  • Transmisja pracuje z prędkością 50 bit/s, a modelowy odbiornik wykorzystuje SI4735, dsPIC33FJ128GP804, pętlę Costasa i kody Reeda-Solomona.

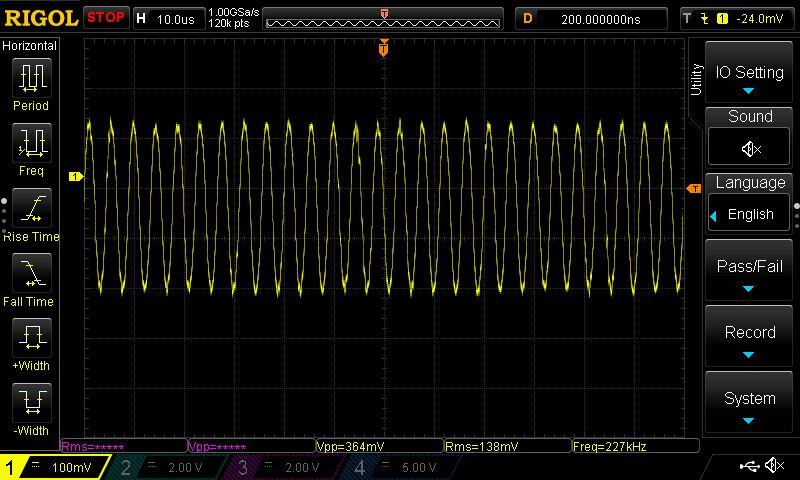

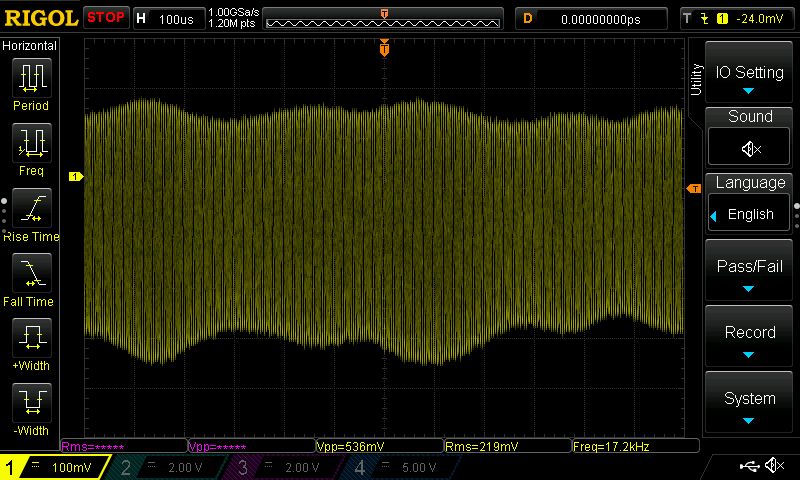

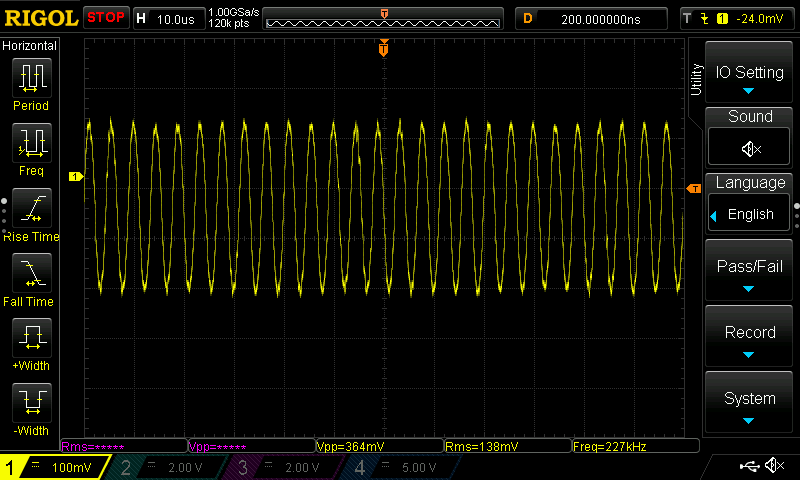

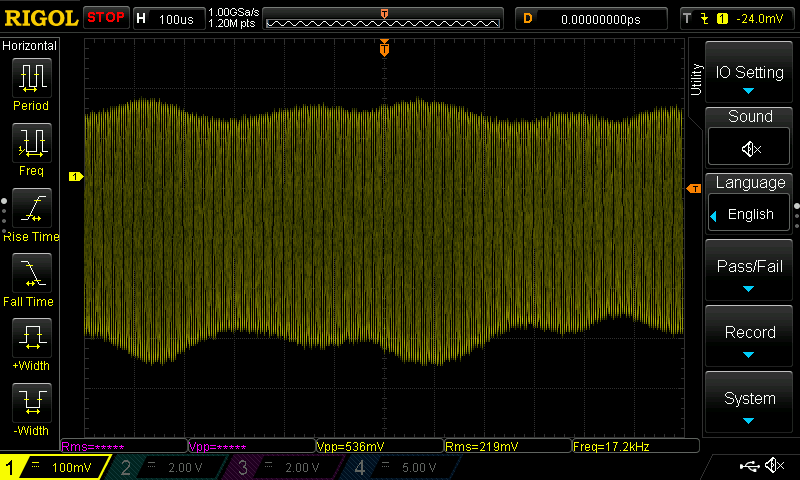

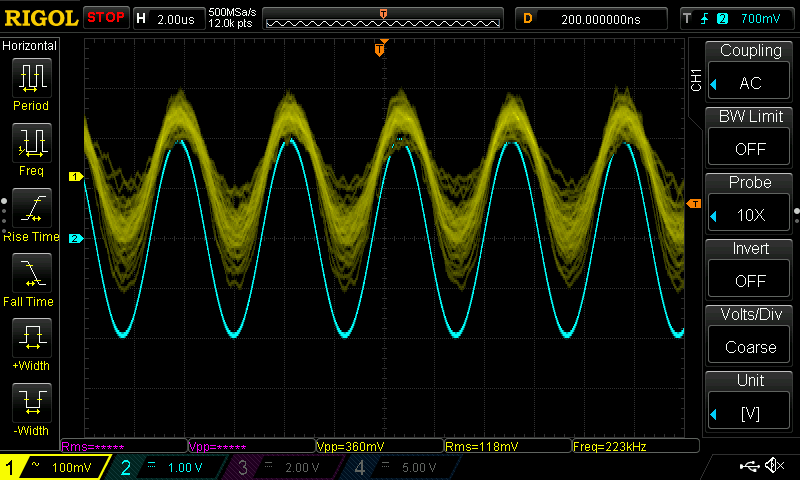

  • Na ekranie udało się zobaczyć obwiednię AM oraz prawdopodobny przesuw fazy nośnej, interpretowany jako ślad modulacji PSK.
  • Największą trudnością pozostaje demodulacja PSK: autor nie widzi prostego rozwiązania analogowego i pyta o cyfrową implementację.
Podsumowanie AI na podstawie dyskusji. Może zawierać błędy.
REKLAMA
📢 Słuchaj (Głos AI):
📢 Słuchaj (Głos AI):

Podsumowanie tematu

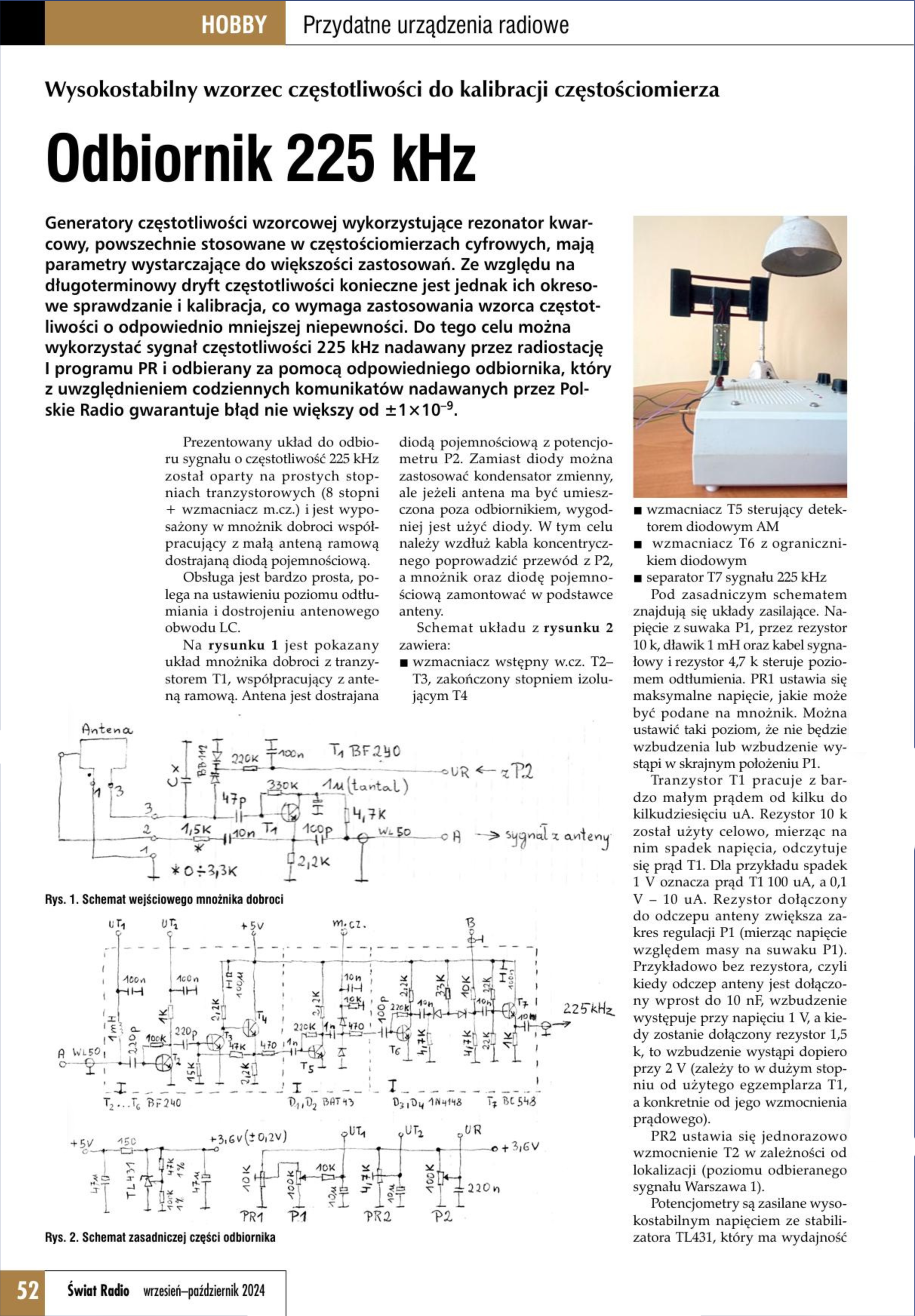

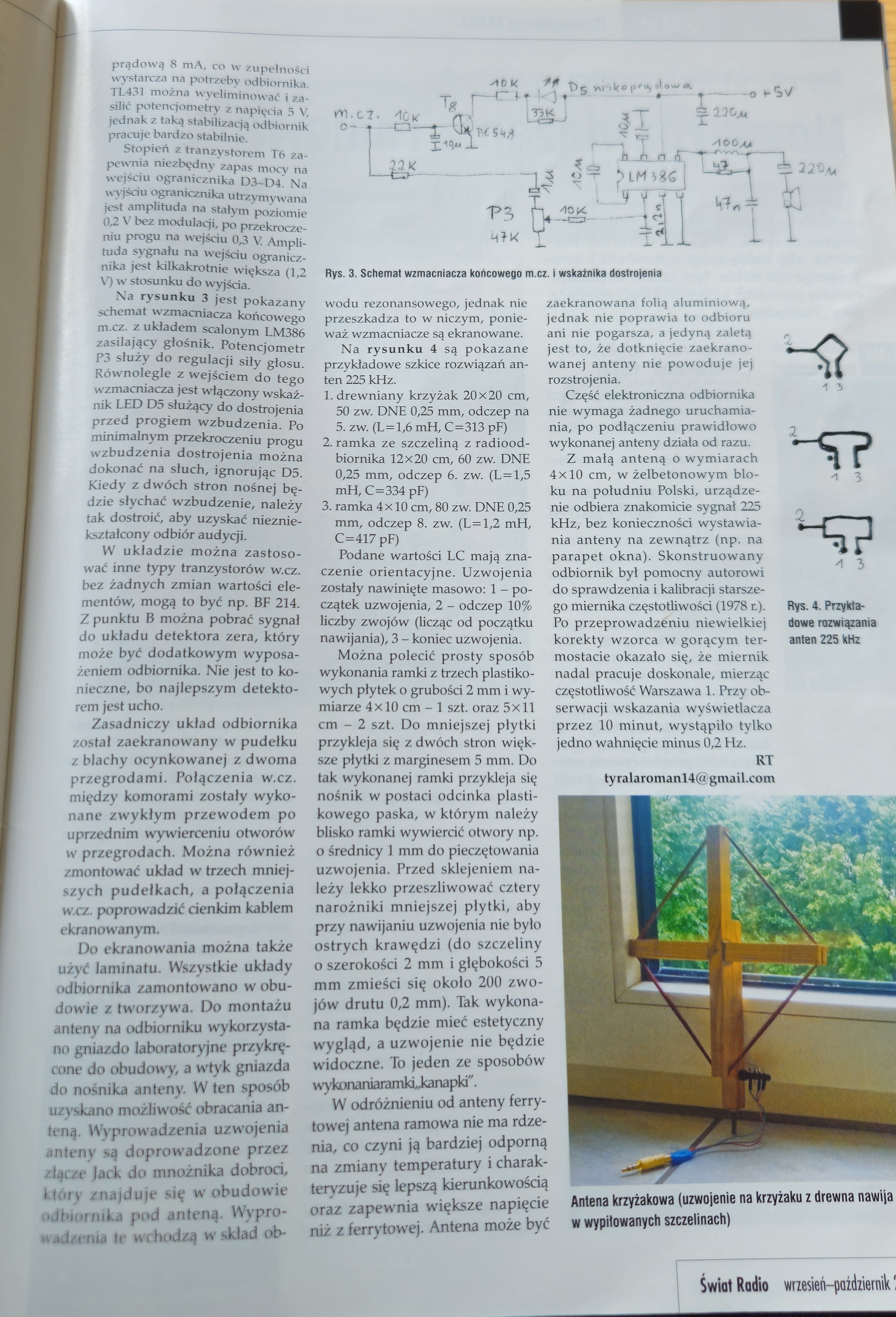

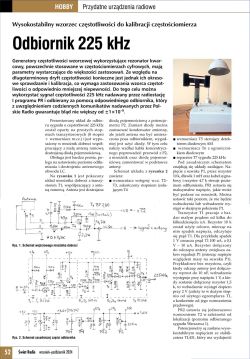

✨ Dyskusja dotyczy odbioru i obserwacji sygnału czasu e-Czas Radio nadawanego na 225 kHz z modulacją PSK/NRZ 50 bit/s oraz prób zobrazowania transmisji na oscyloskopie. Porównywano złożoność tego systemu z prostszym DCF77 i analizowano możliwe metody demodulacji: detekcję przejścia przez zero, pomiar przesunięcia fazy timerem mikrokontrolera, synchronizację PLL, mieszanie do niższej częstotliwości oraz odbiór przez SSB USB z przesunięciem nośnej do ok. 1 kHz. Omawiano wpływ modulacji AM na detekcję fazy, stabilność nośnej jako wzorca częstotliwości oraz znaczenie czasu bramkowania. Pojawiły się też przykłady prostych odbiorników na antenie ferrytowej, wzmacniaczach tranzystorowych, filtrze pasmowym 225 kHz i detektorze kwadraturowym, a także odniesienia do projektu referencyjnego i artykułu prasowego o odbiorniku 225 kHz.
