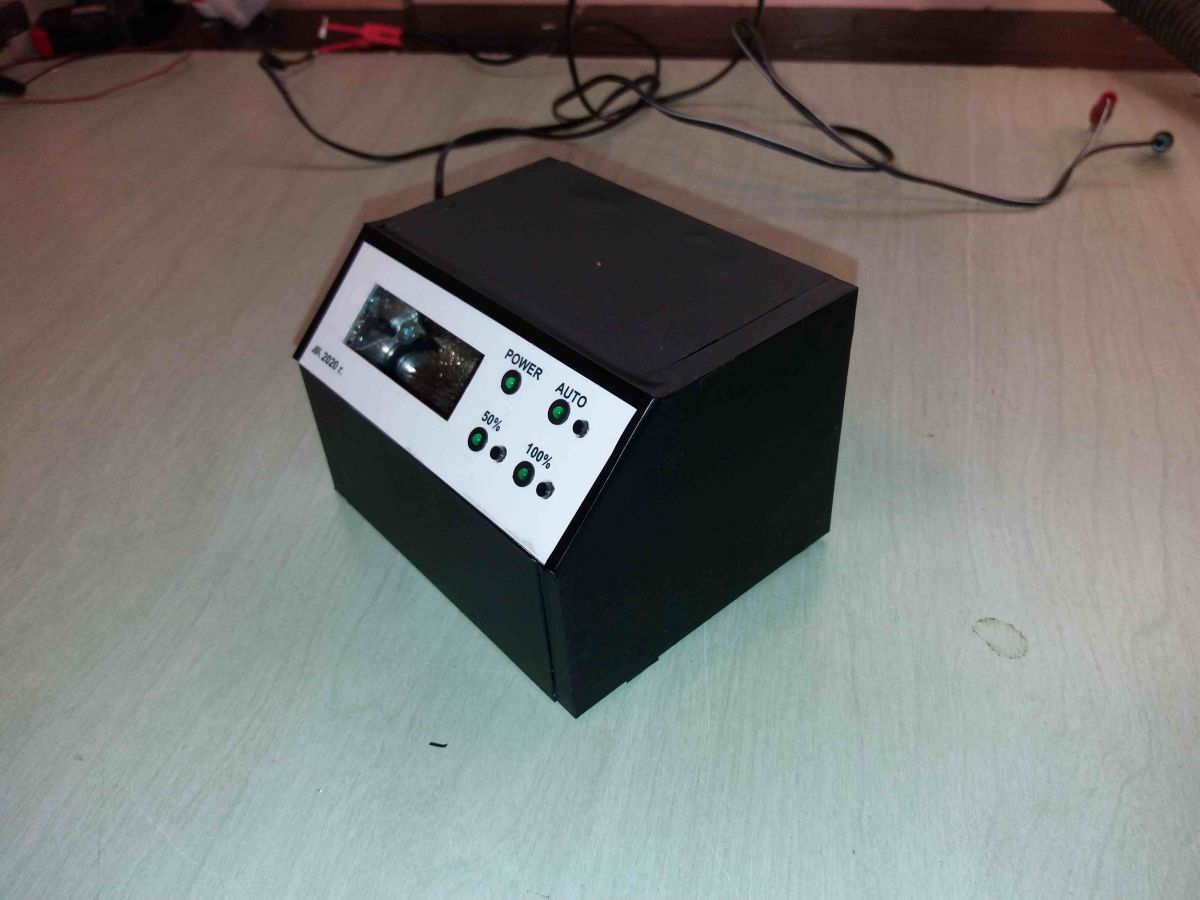

Automatyczny czyścik do grotów lutownicy

Projekt 3d obudowy, może komuś się przyda. Wersja 2.0.
1_obudo...zip (5.17 MB)Musisz być zalogowany, aby pobrać ten załącznik.

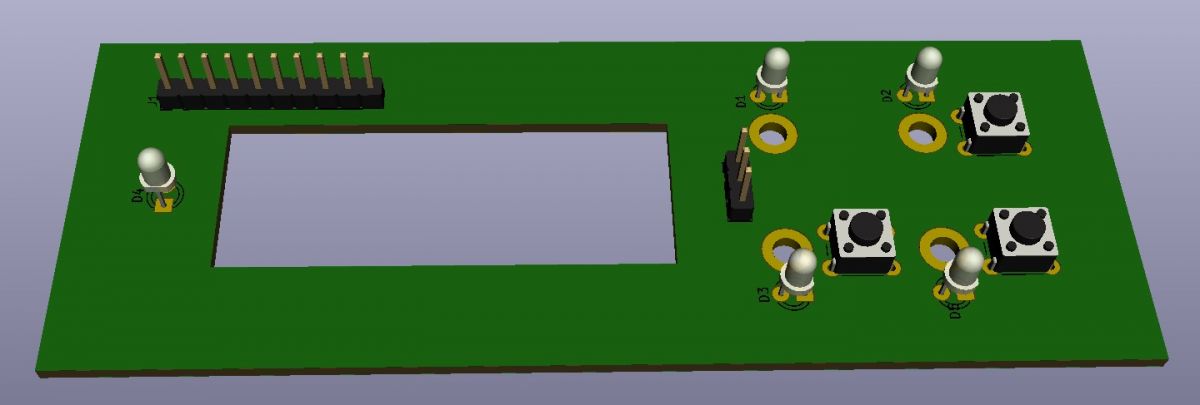

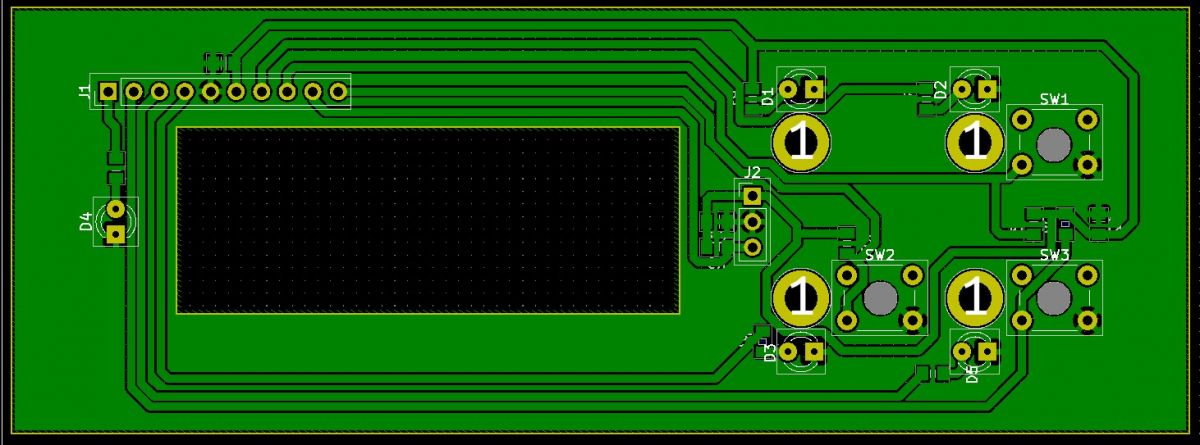

Płyta czołowa

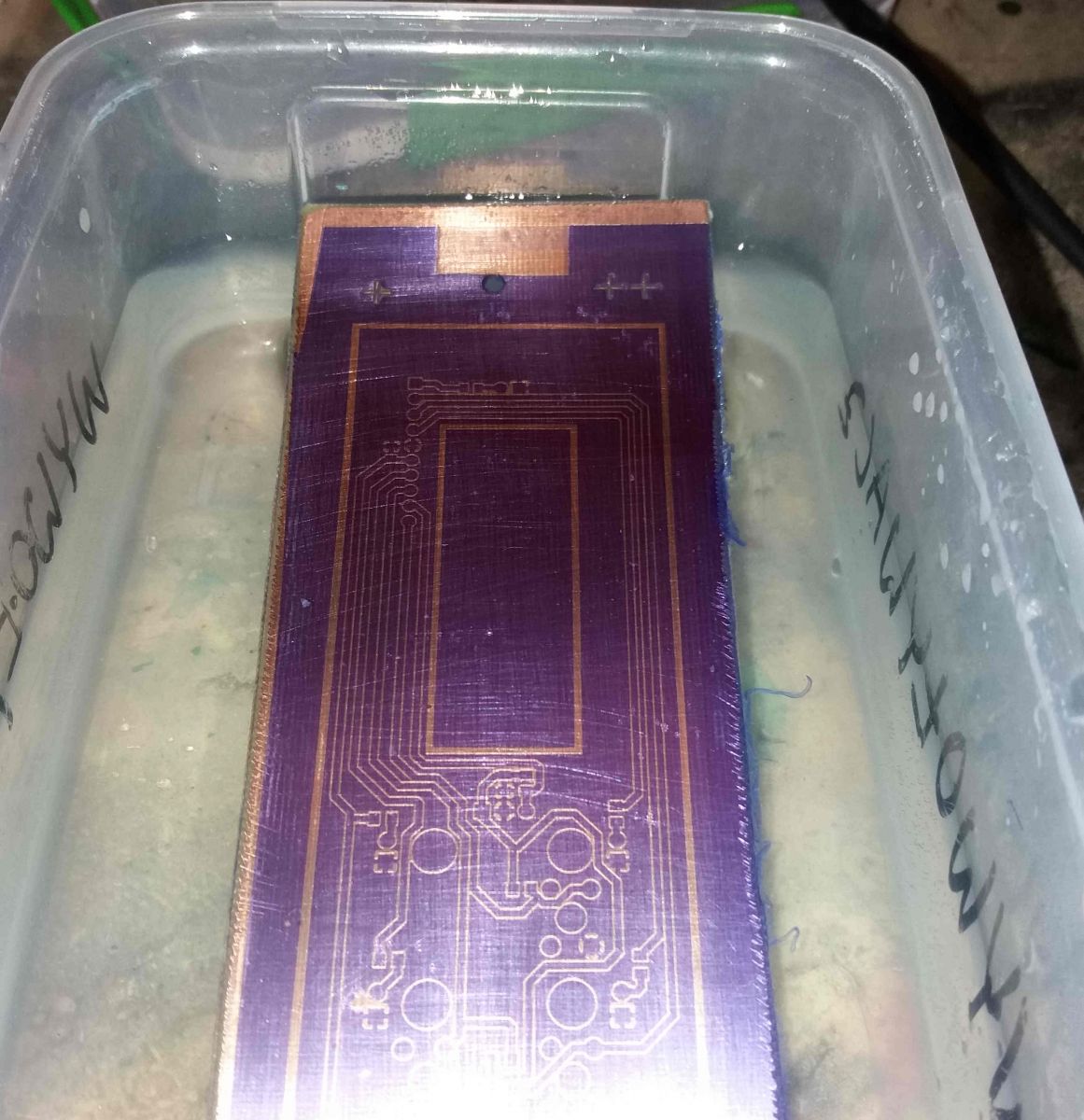

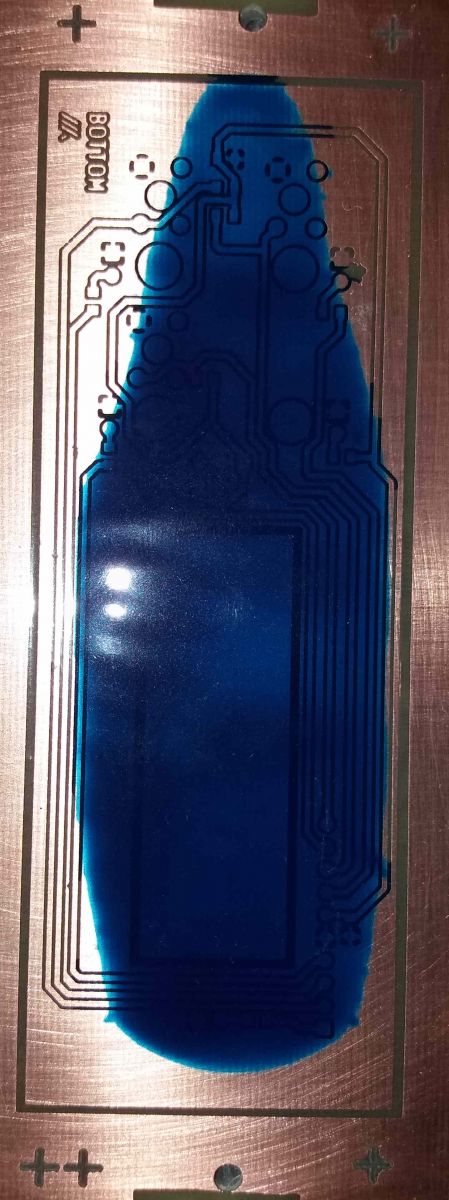

Płytka się naświetla

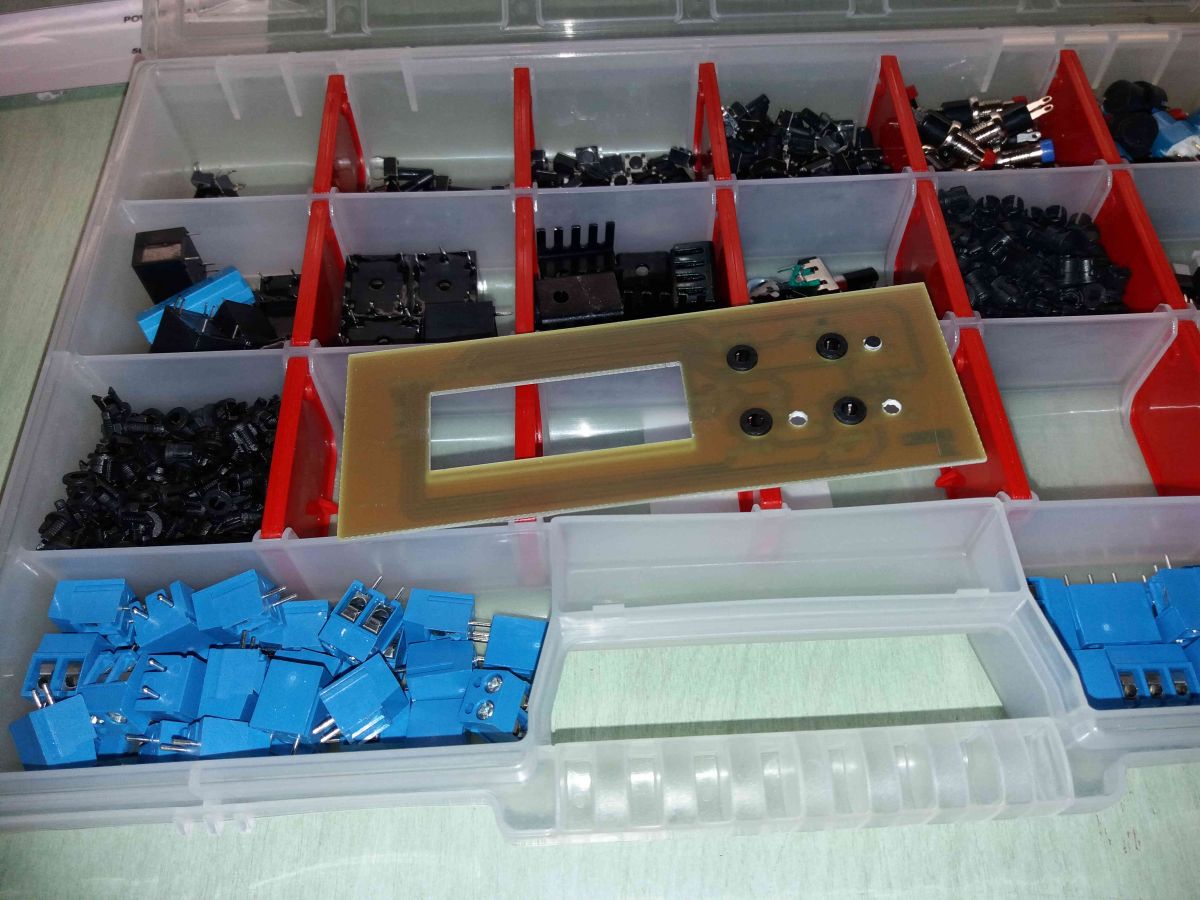

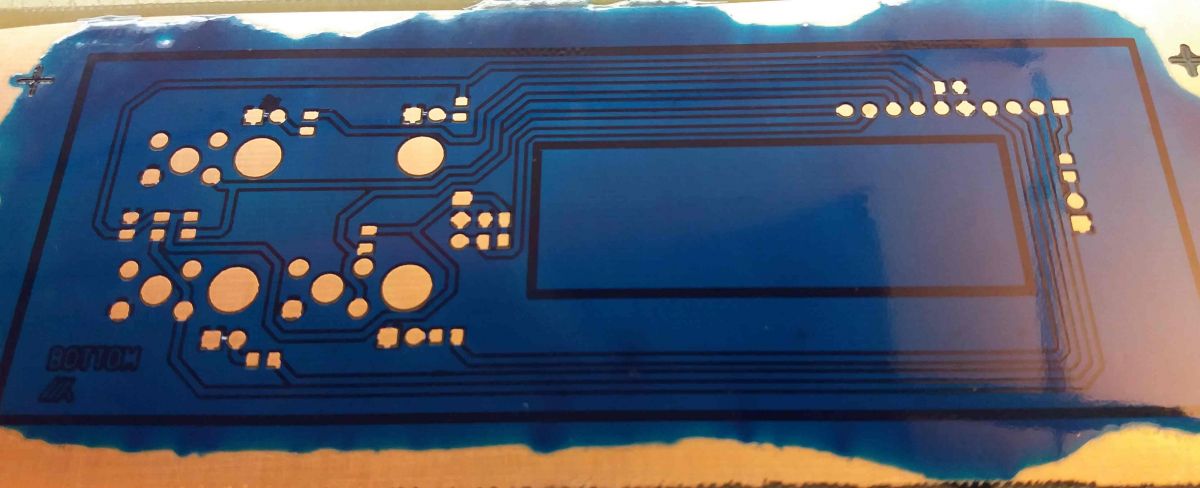

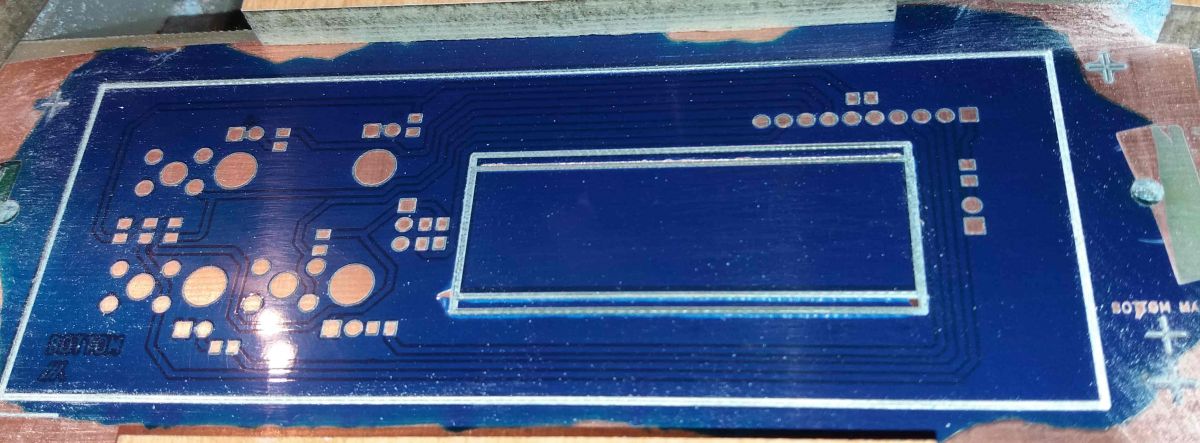

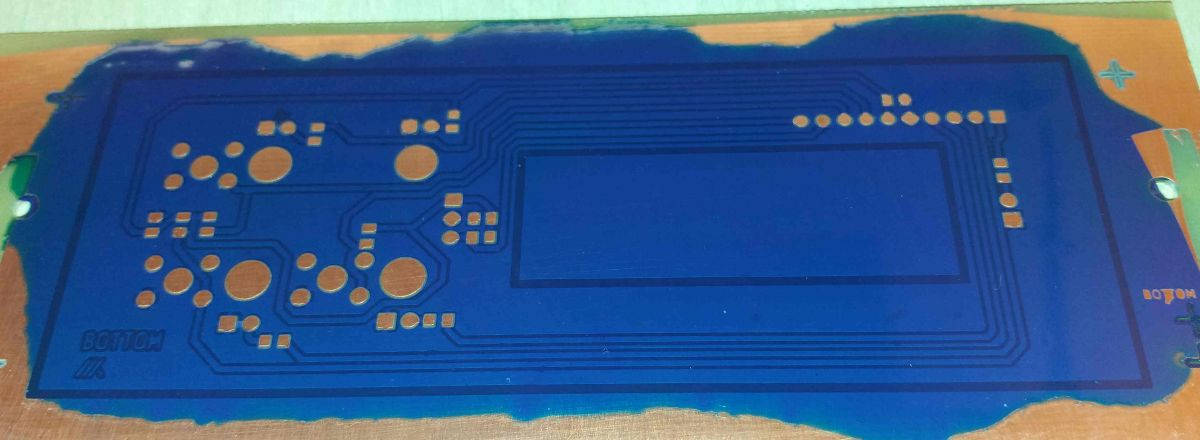

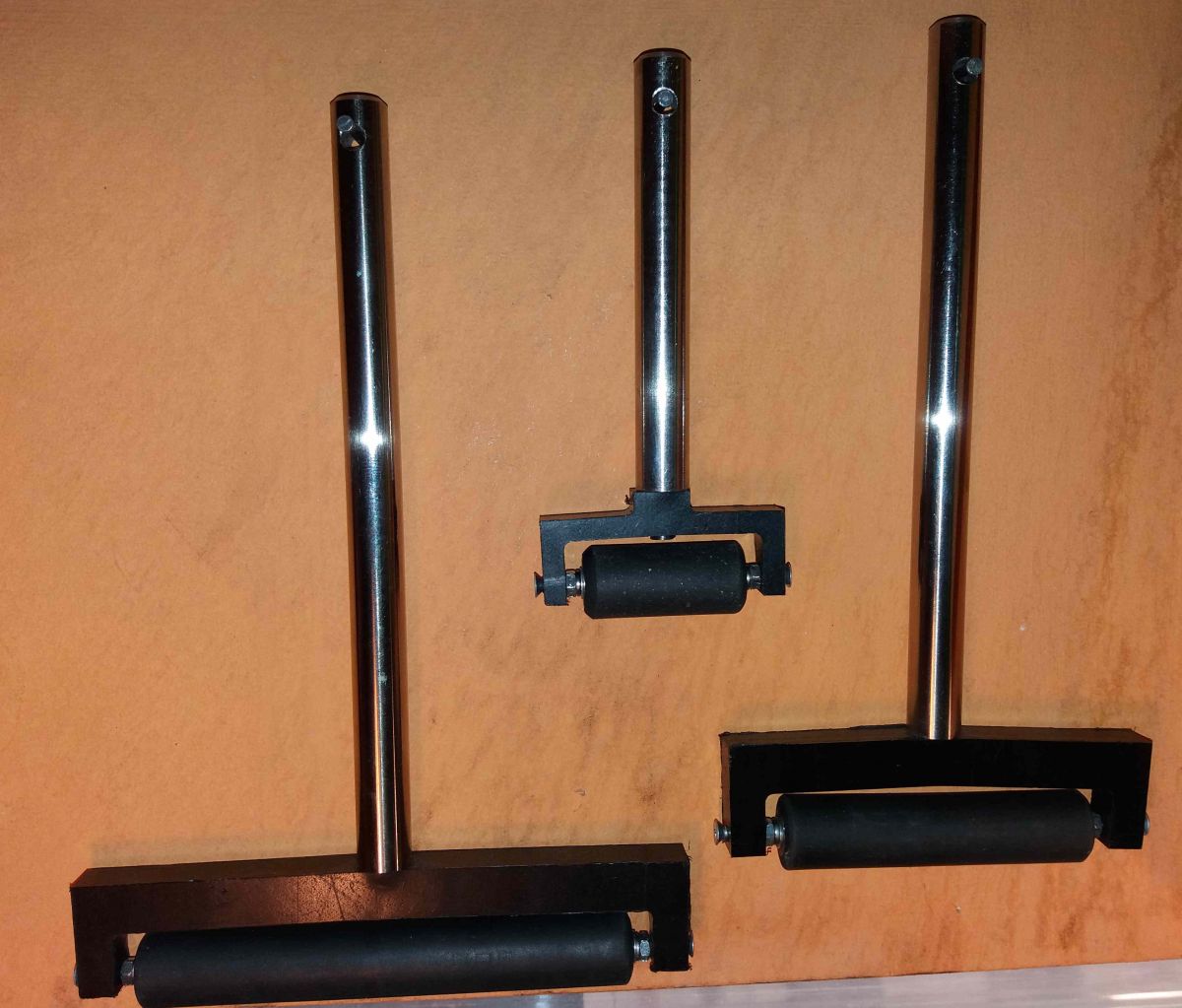

Soldermaska i sprzęt do głaskania

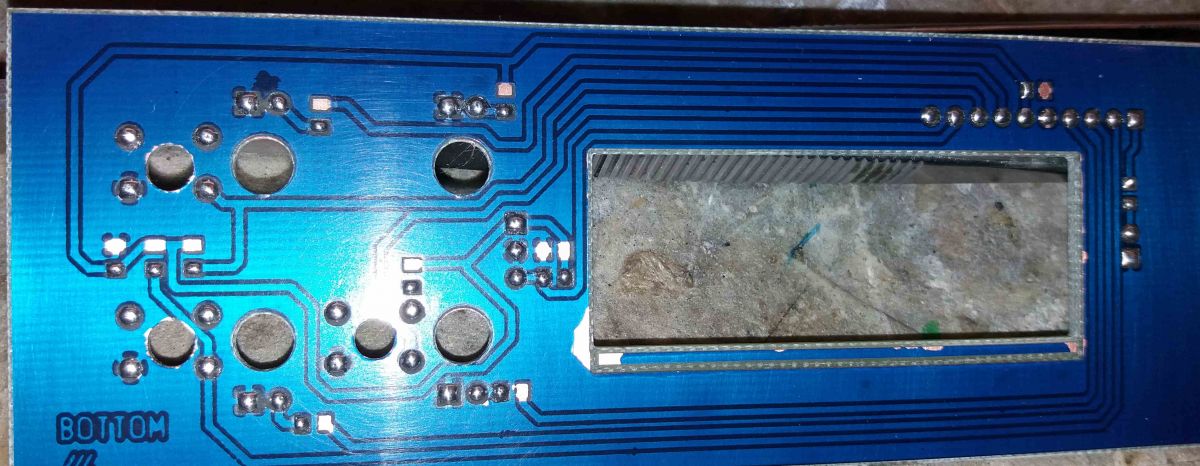

Wyszła bardzo fajnie...

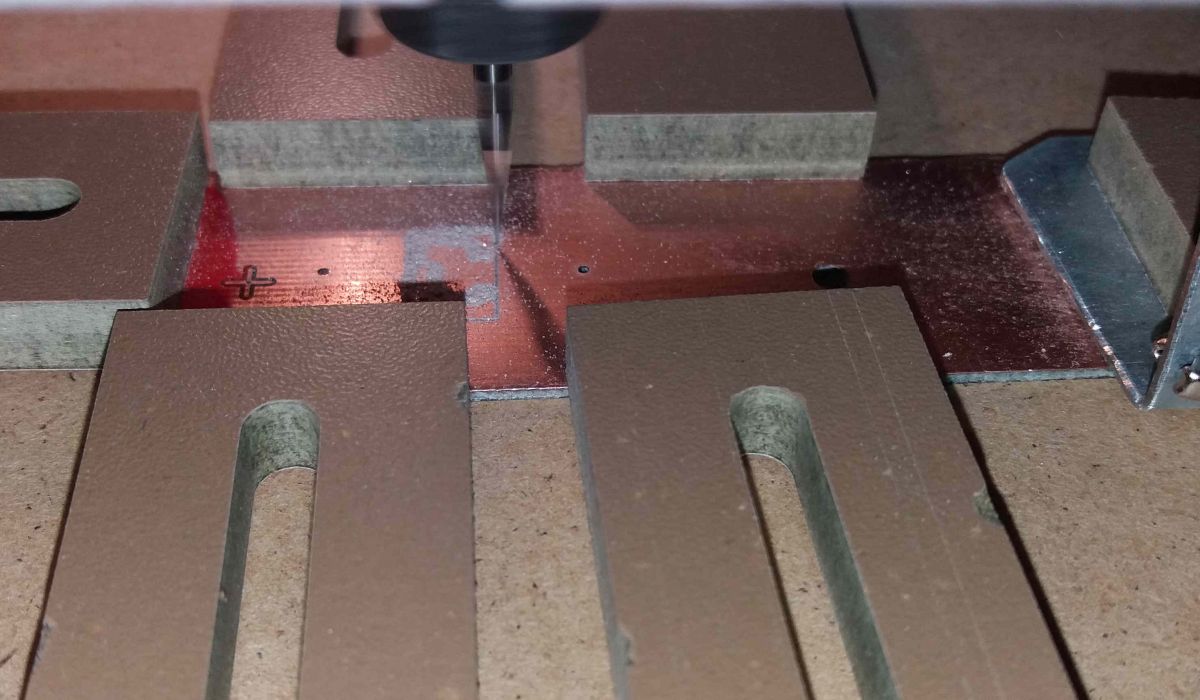

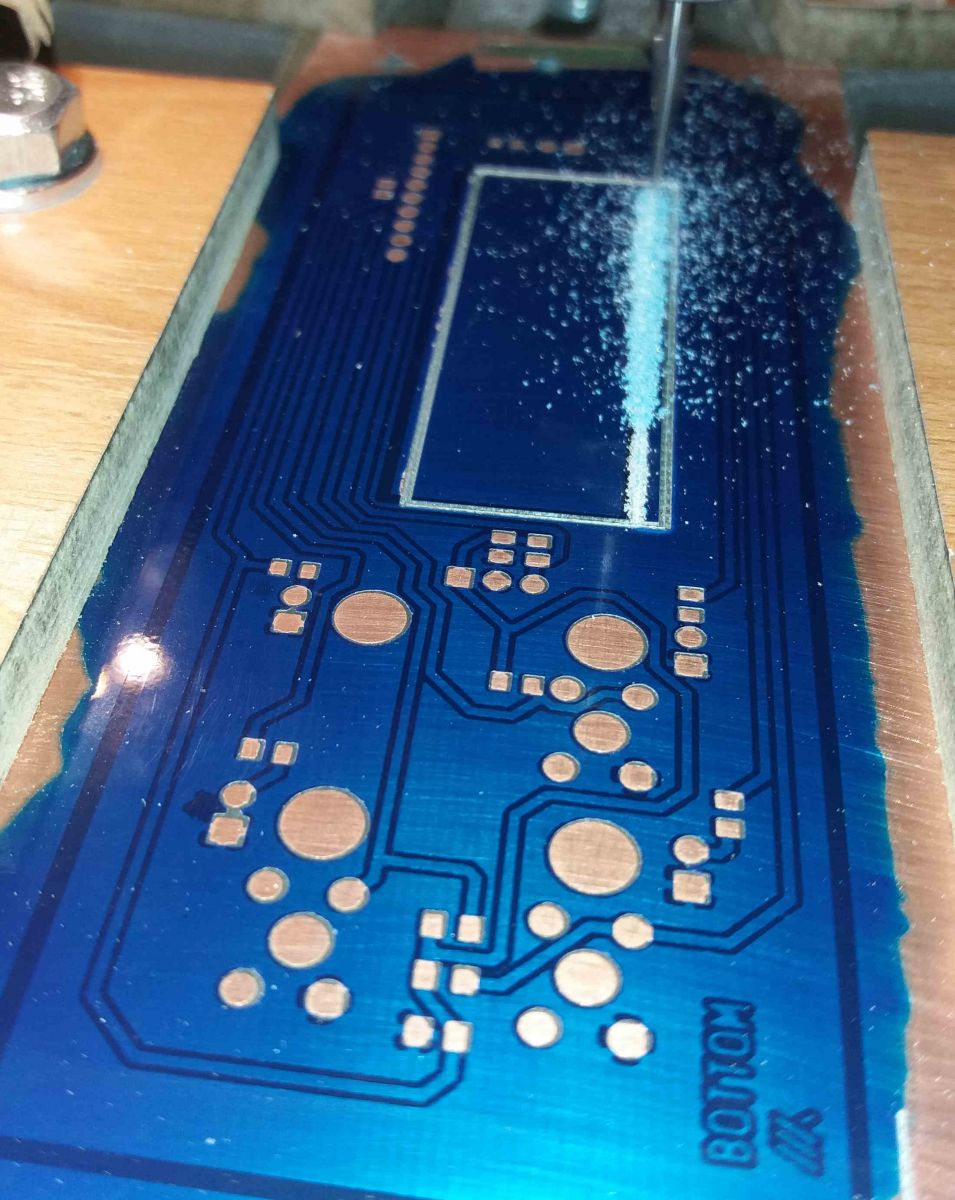

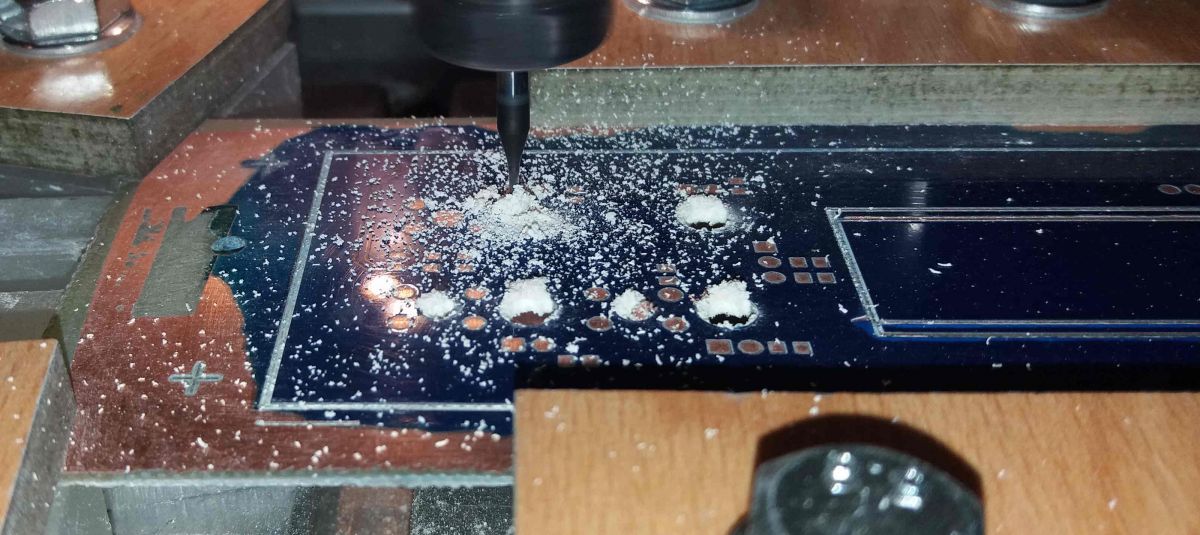

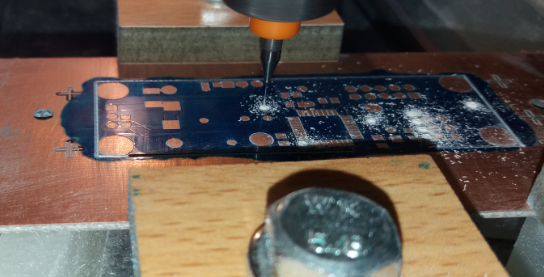

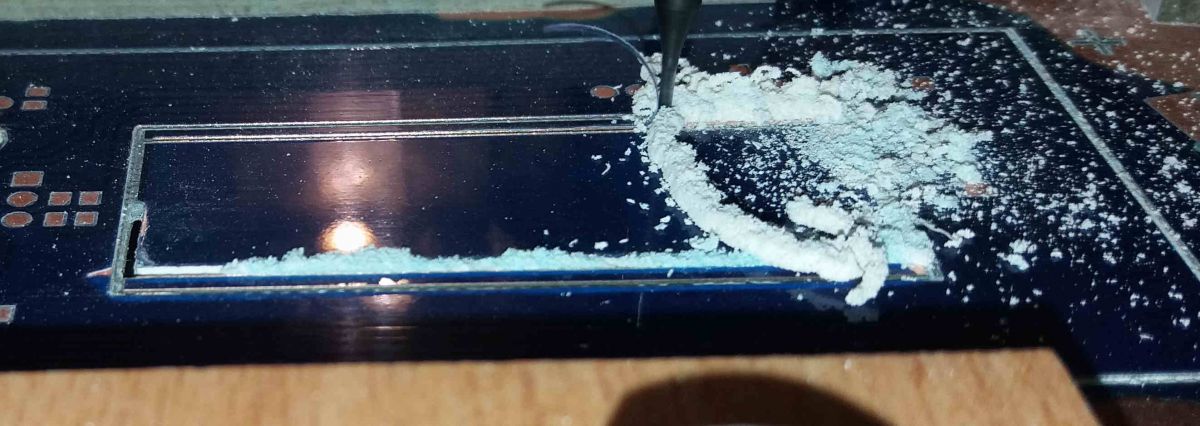

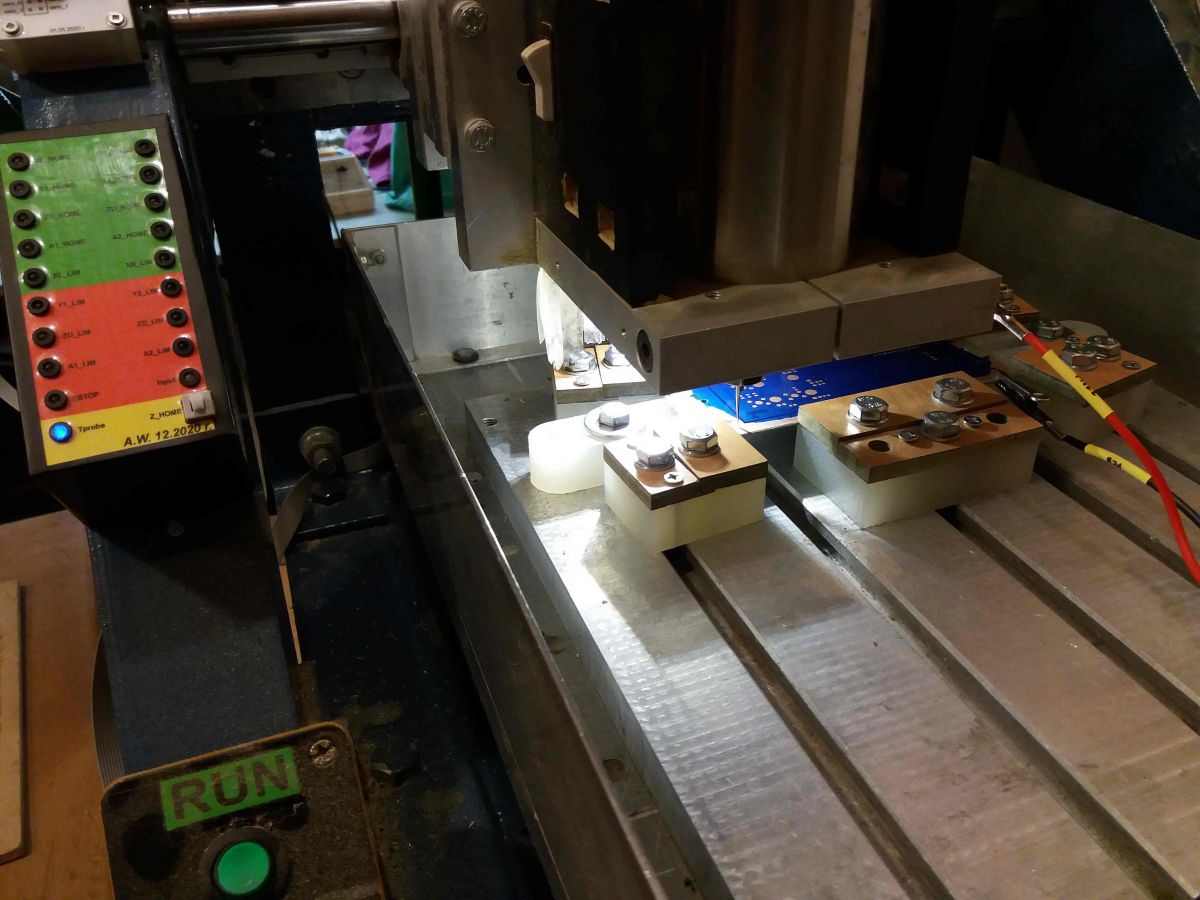

Teraz do cnc o obrabianie. Najpierw ustawienie freza

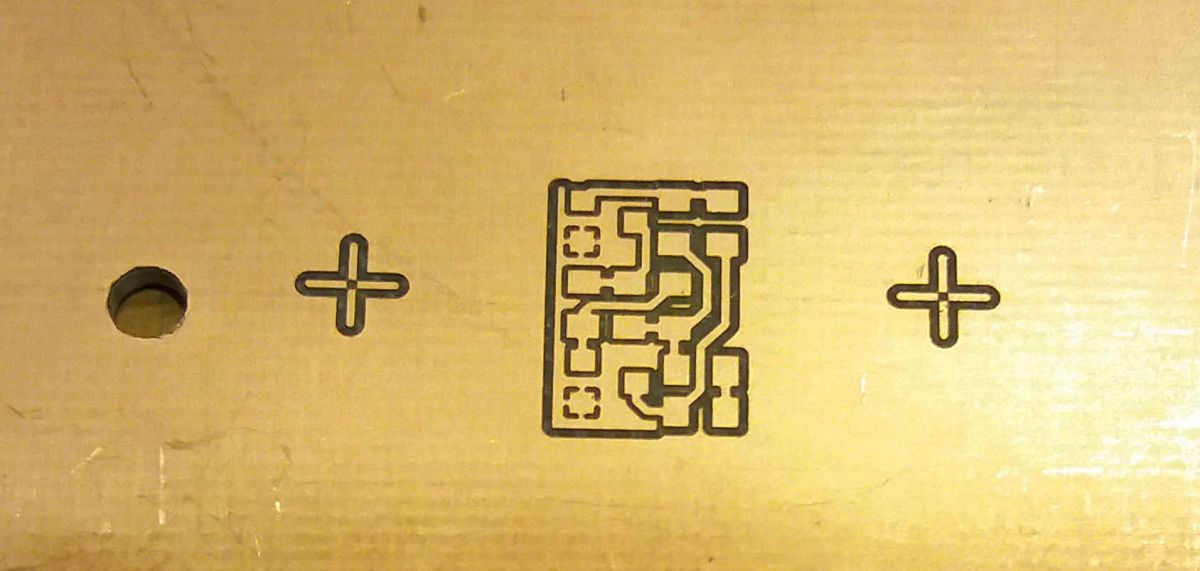

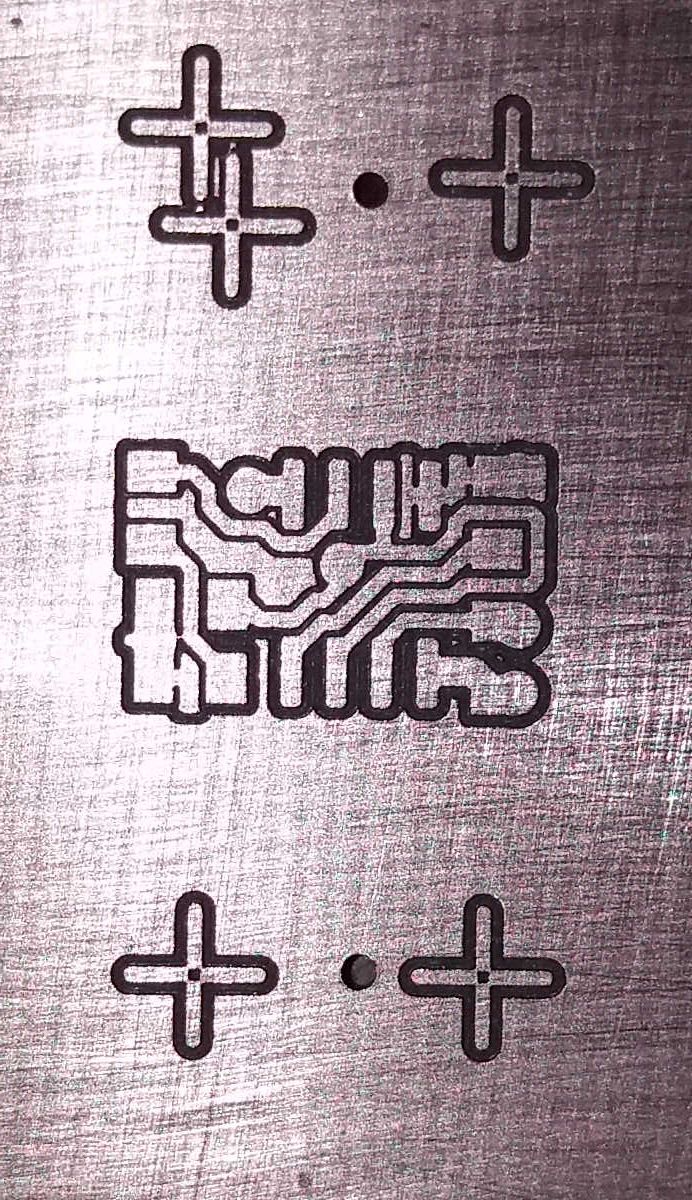

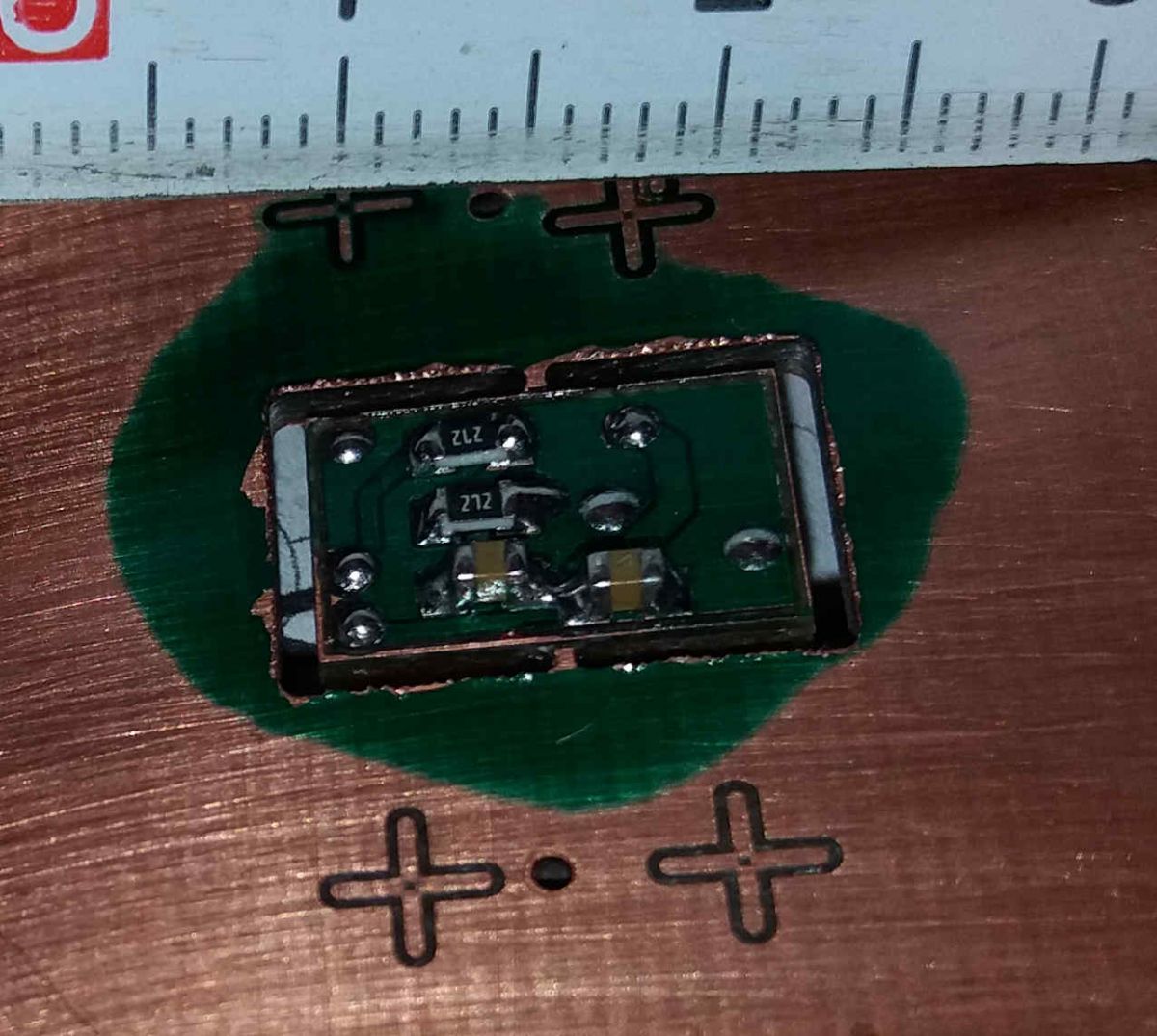

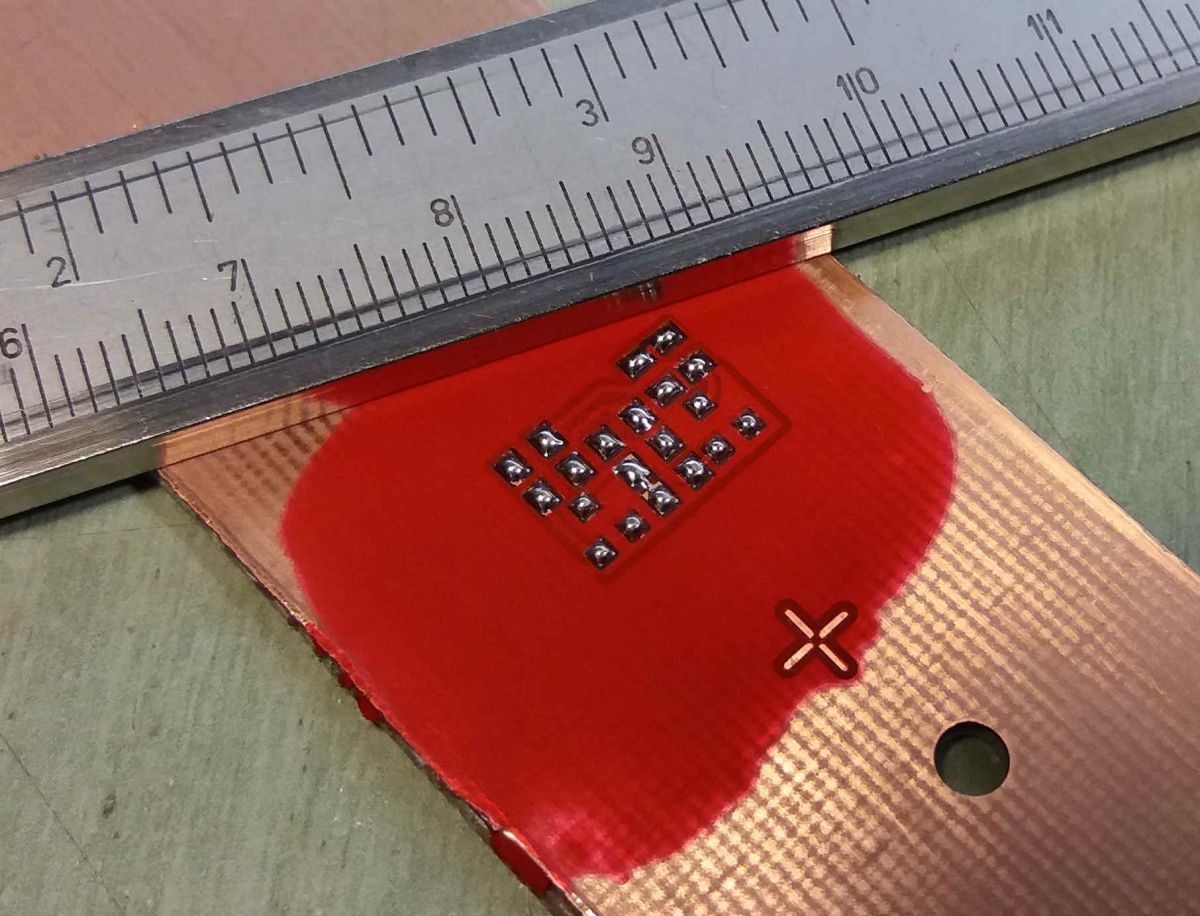

Niestety zawsze cos się spieprzy. Przesunięcie na oknie w pionie ok 2mm. Na szczęście nie było tam ścieżek.

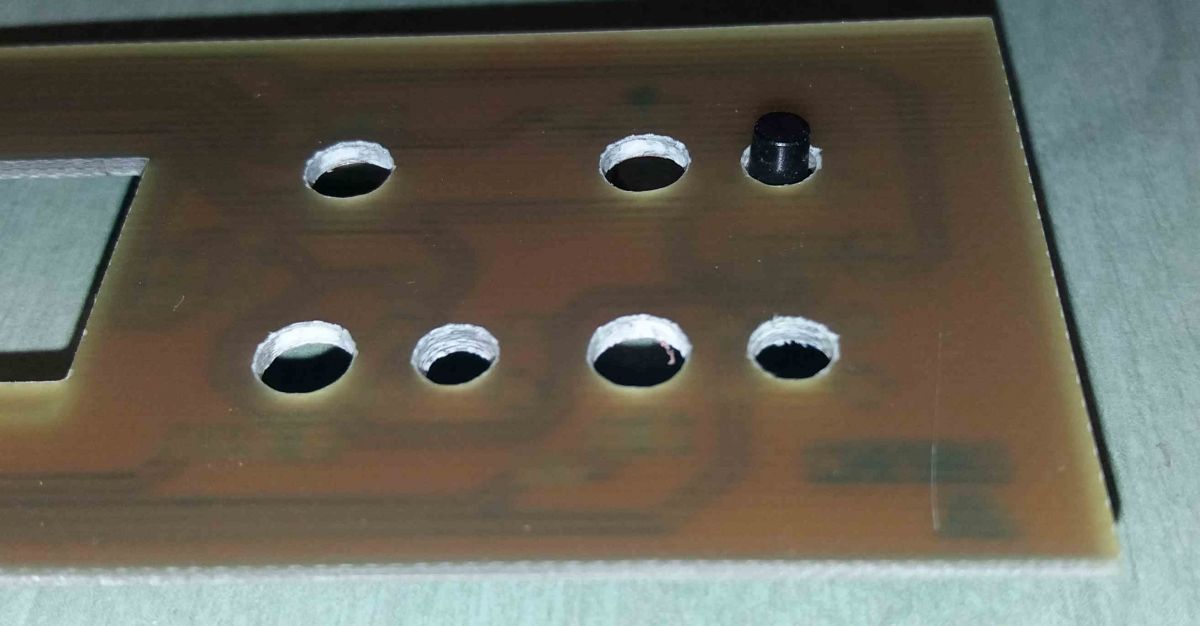

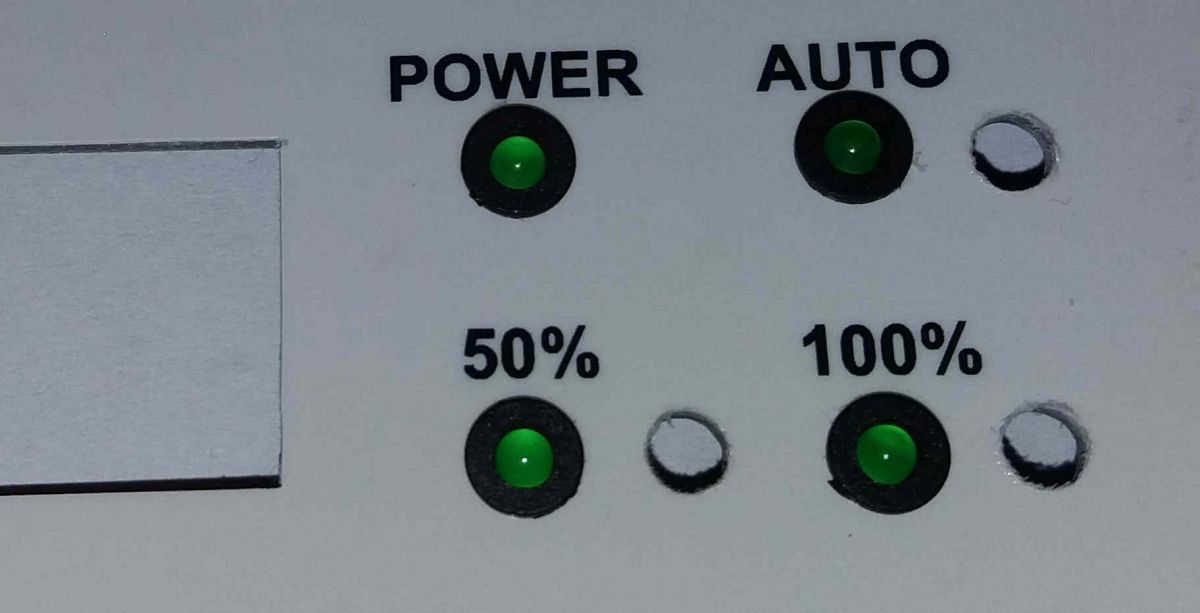

Otwory pod diodki i przyciski

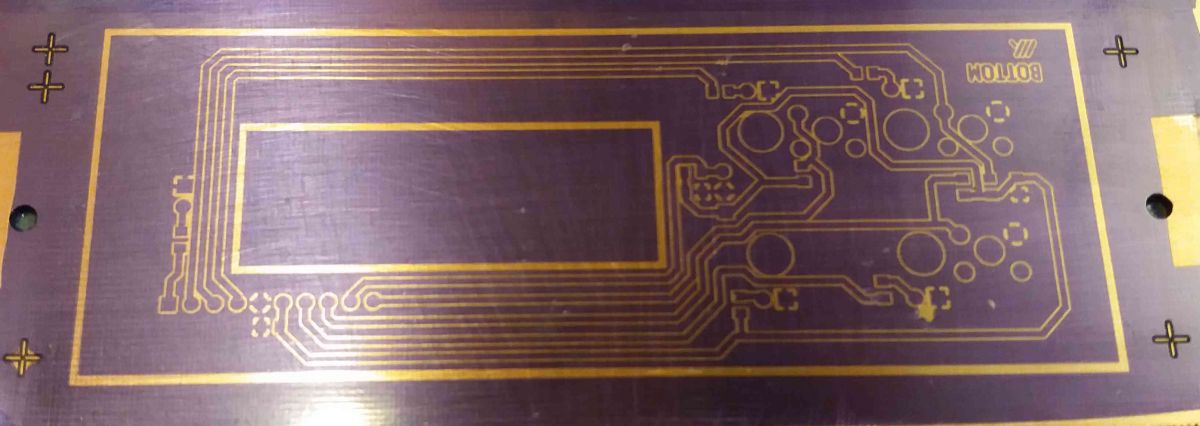

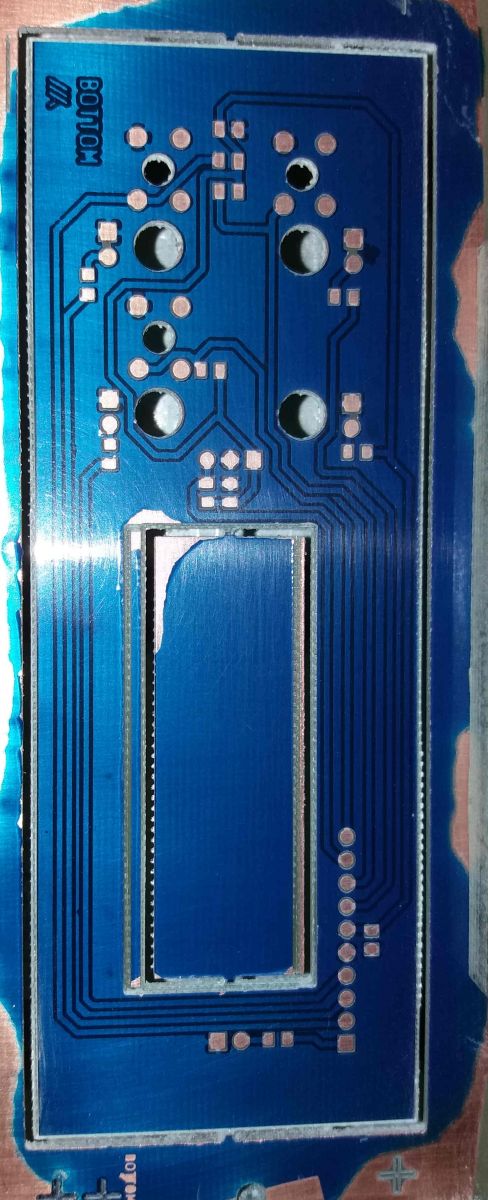

Ramka i obwód.

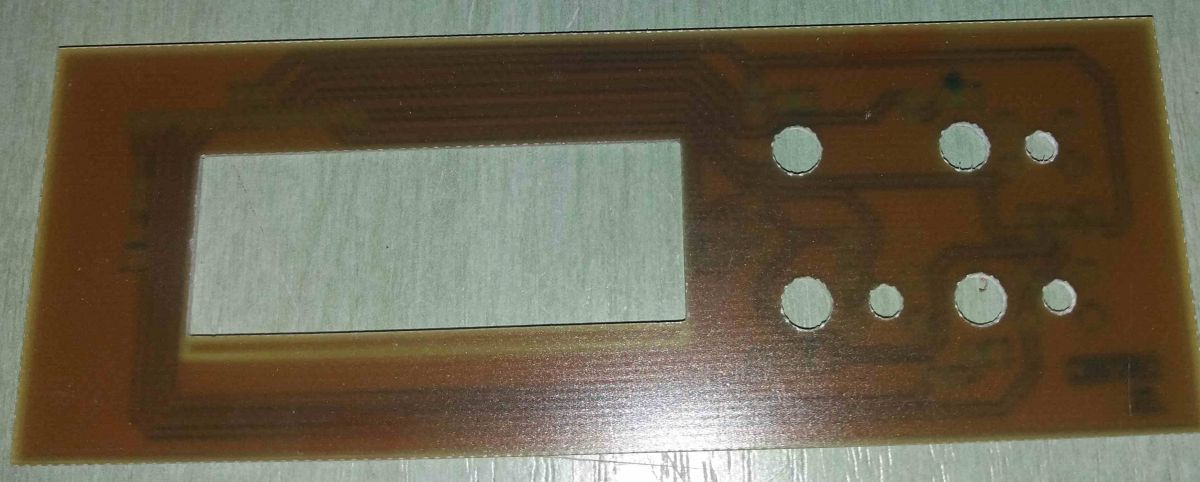

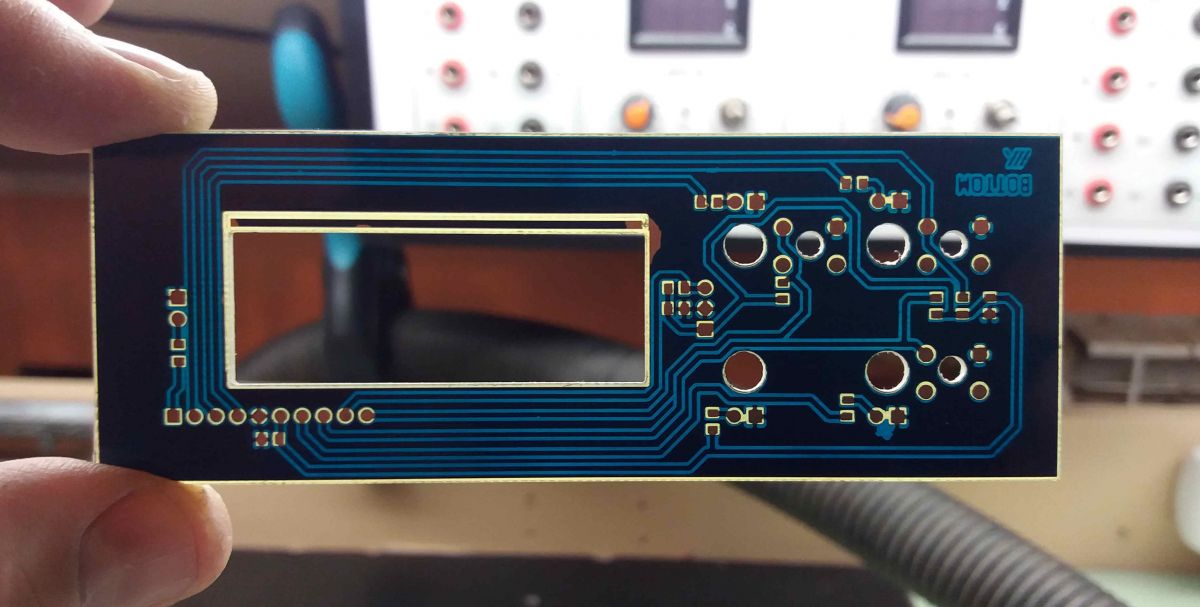

W zasadzie płyta czołowa czyścika gotowa.






Przymiarki oprawek na diody


Przyciski

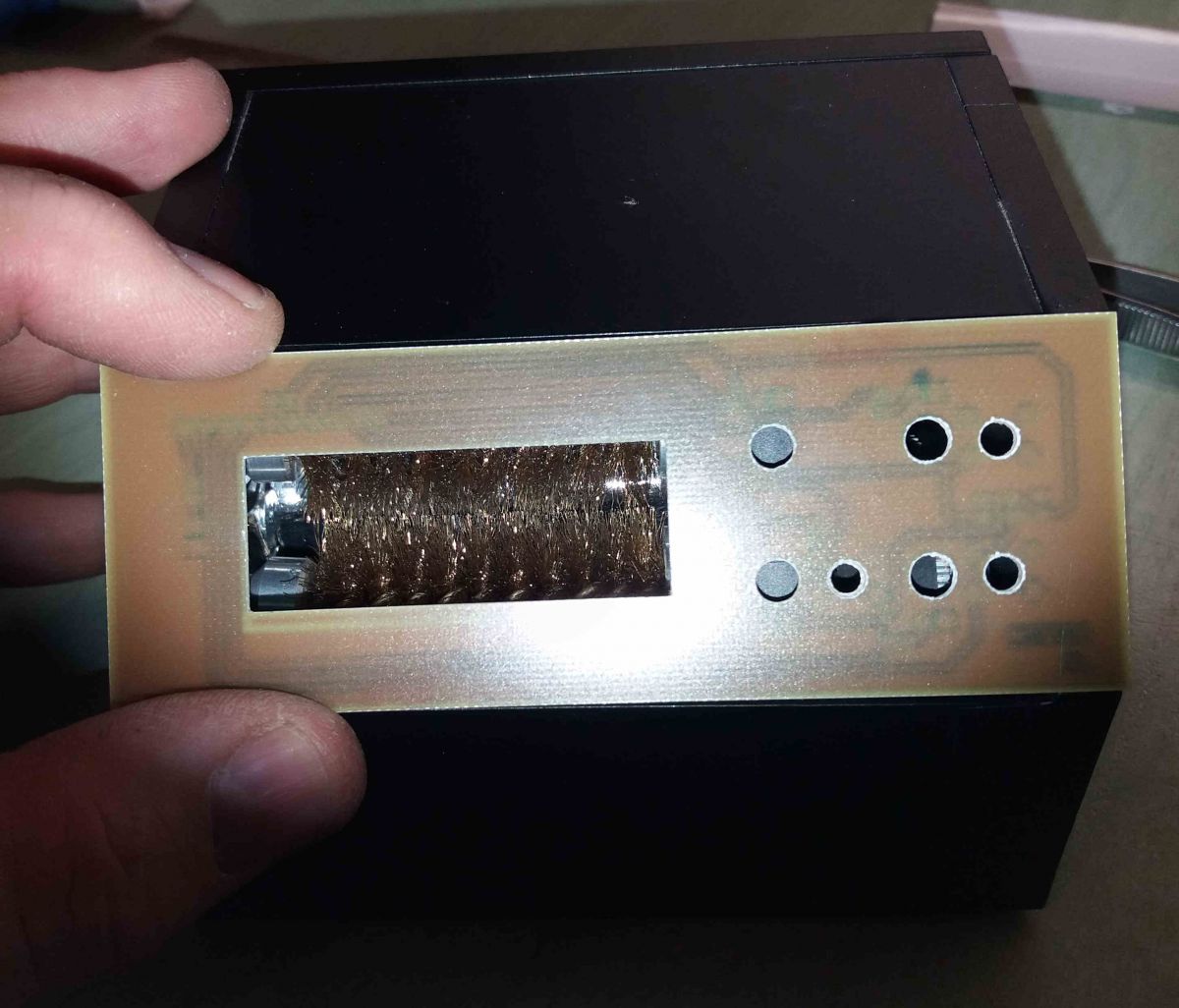

Wielkościowo pasuje jak ulał

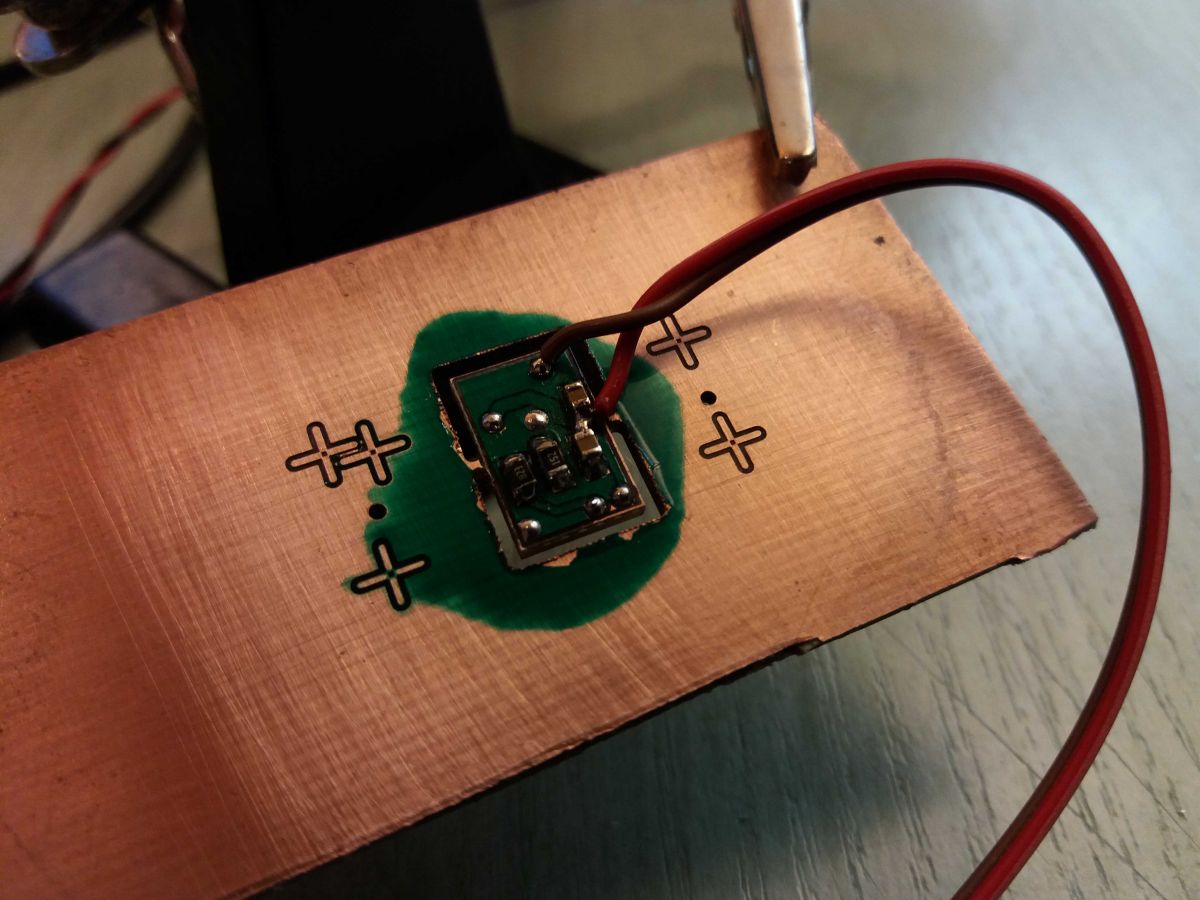

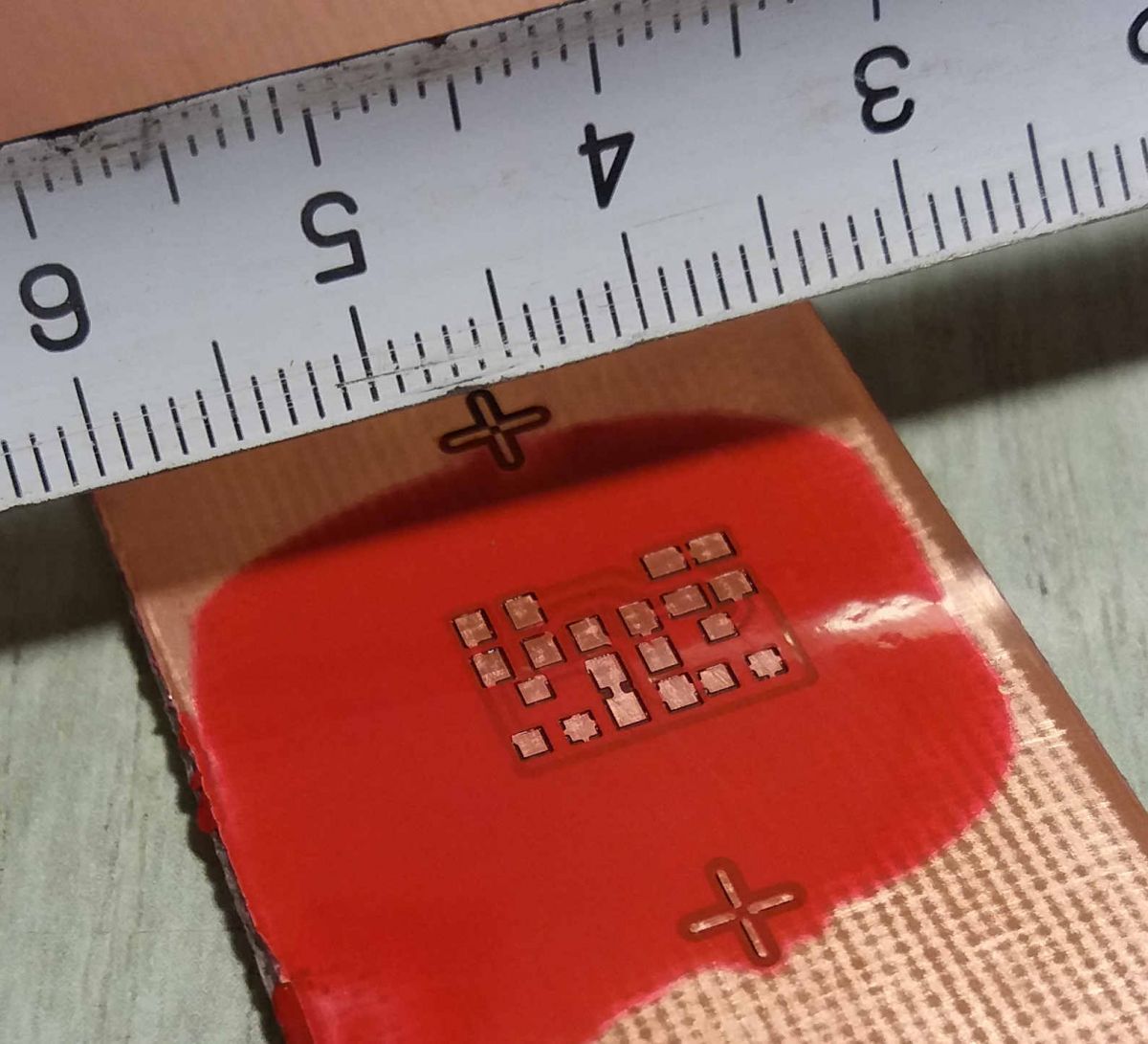

Część elementów muszę lutować po naklejeniu wydruku czołowego na płytkę. Niektóre przylutuję przed klejeniem inne po, stąd odpowiednie pady pobielone.

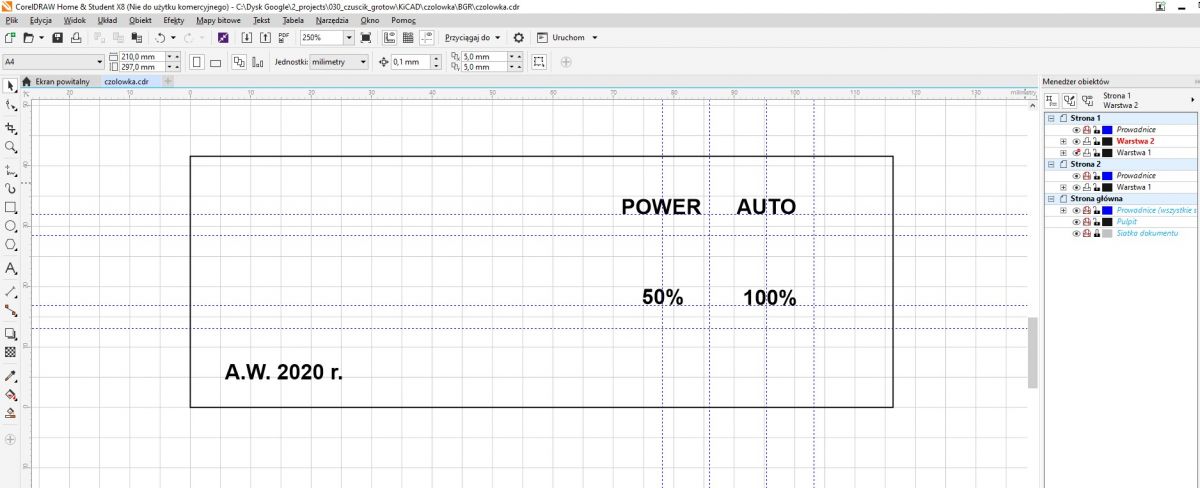

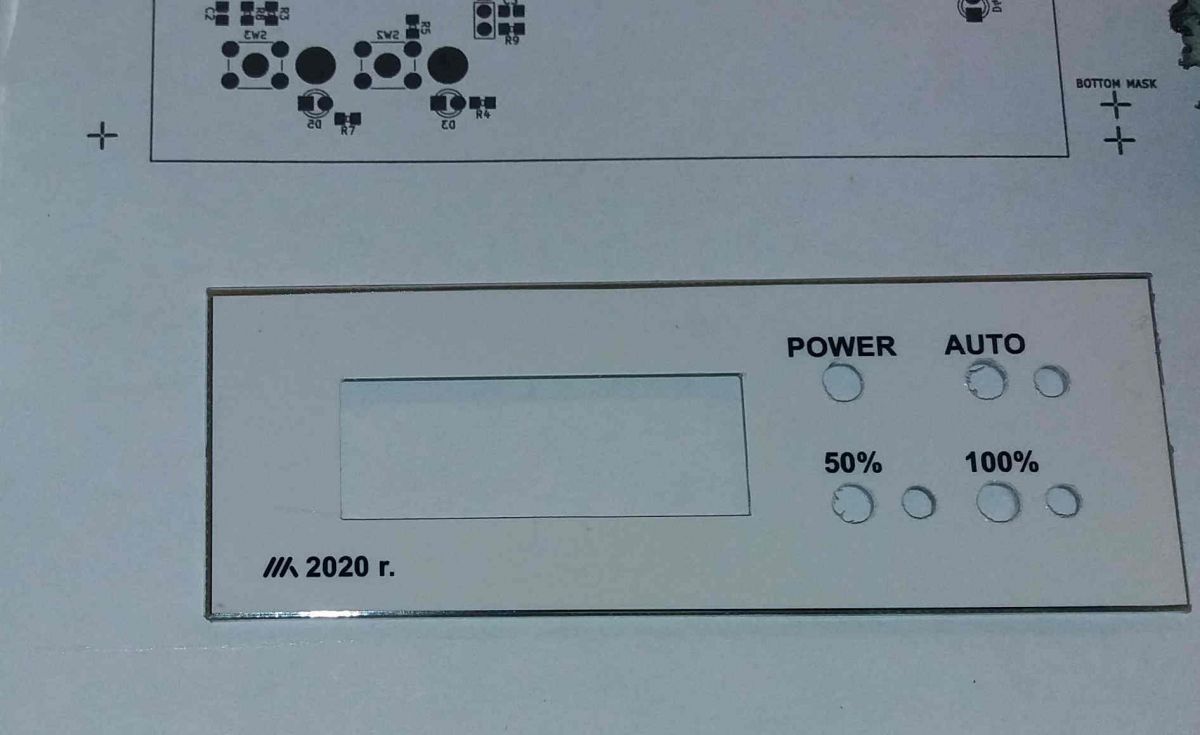

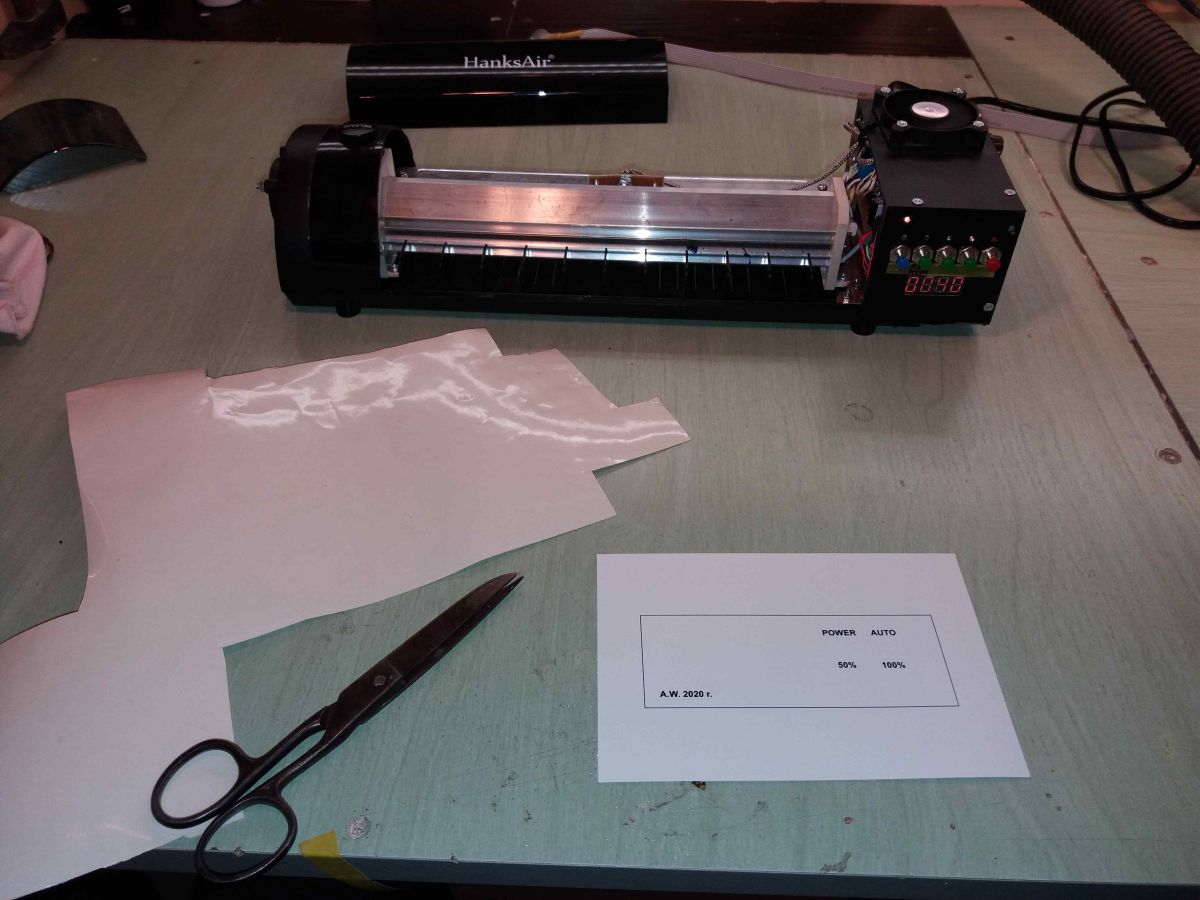

Teraz naklejka. Eksport do Corela i zabawa.


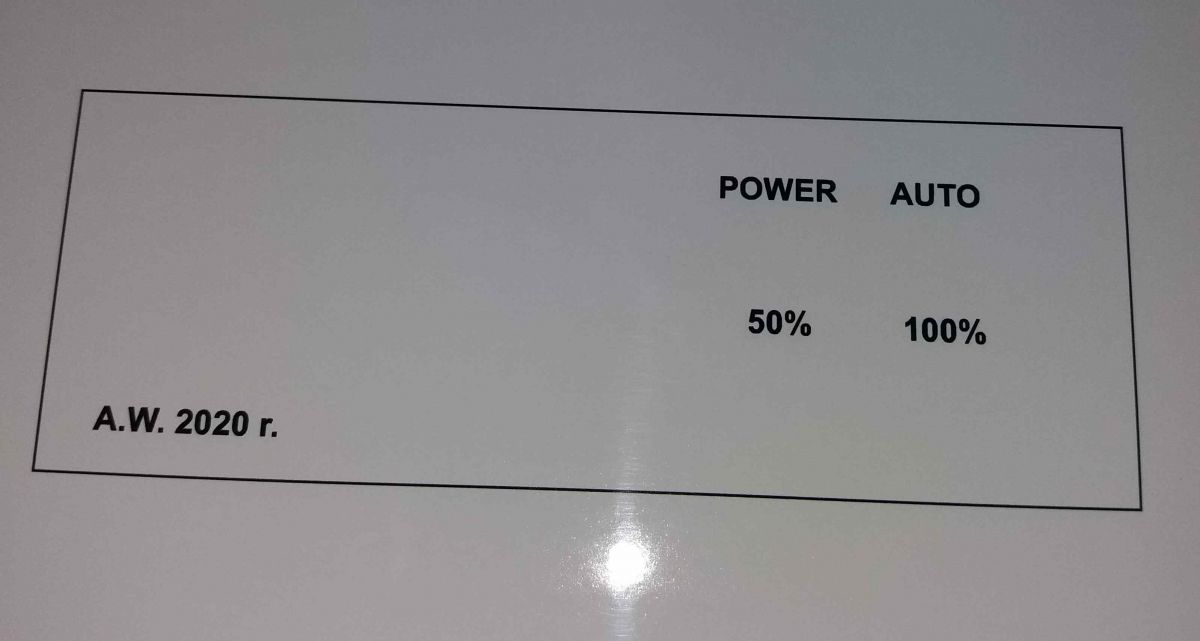

Wydruk wysokiej jakości na papierze fotograficznym


Laminowanie.


Ok. 110 stopni i pare razy przez laminator


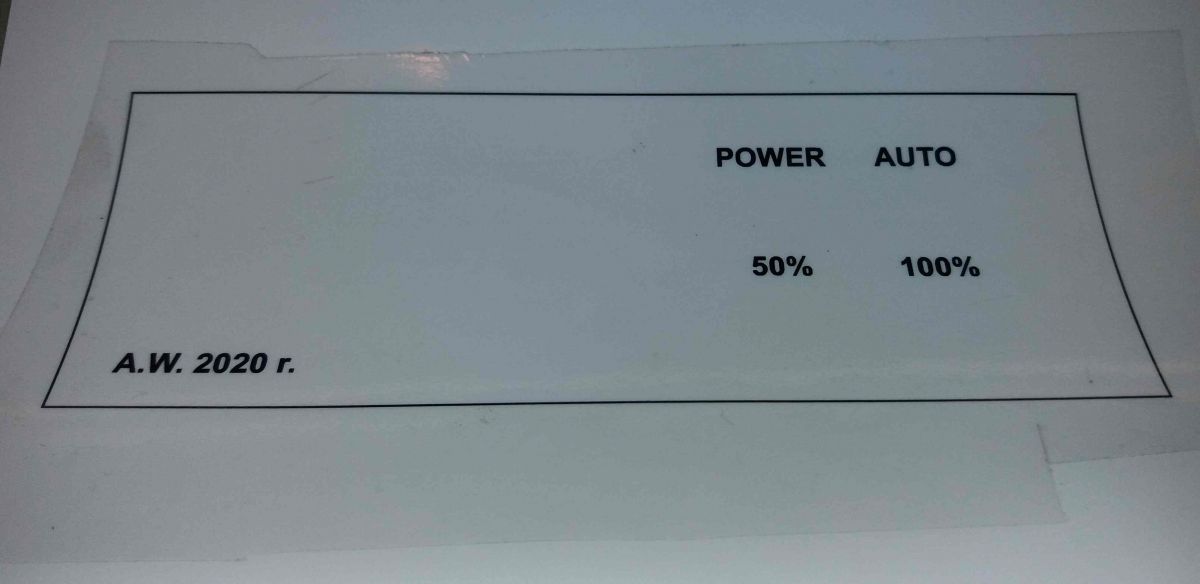

Gotowe do naklejania

Klisza na kalce technicznej czy coś bardziej wymyślnego?

Klisza na folii do atramentówki. 600dpi.
Druk w odcieniach szarości w jakości fotograficznej.

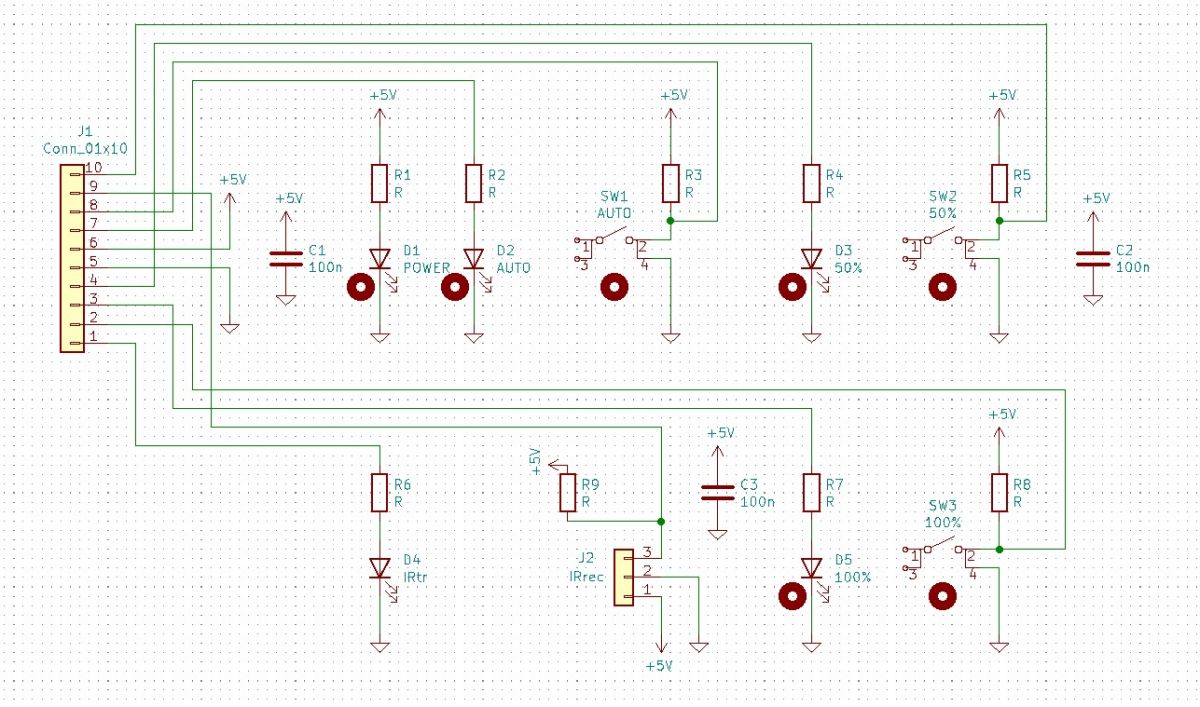

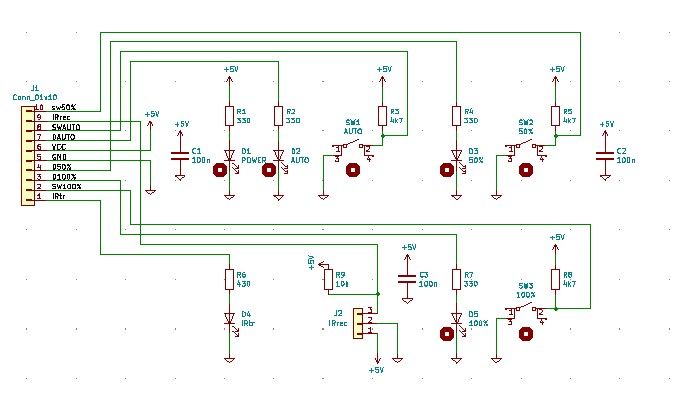

Wkradł się szkolny błąd do schematu. Oczywiście mikroprzełączniki mają być podłączone tak jak poniżej:

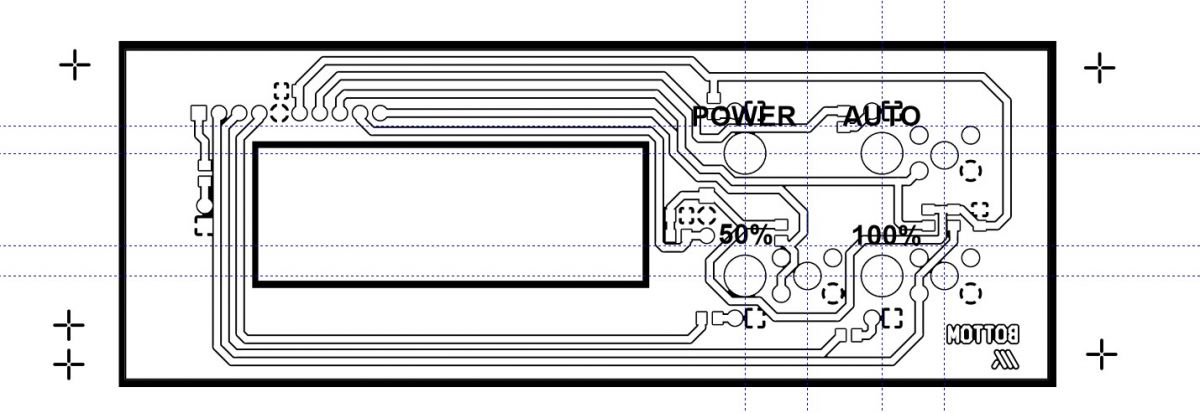

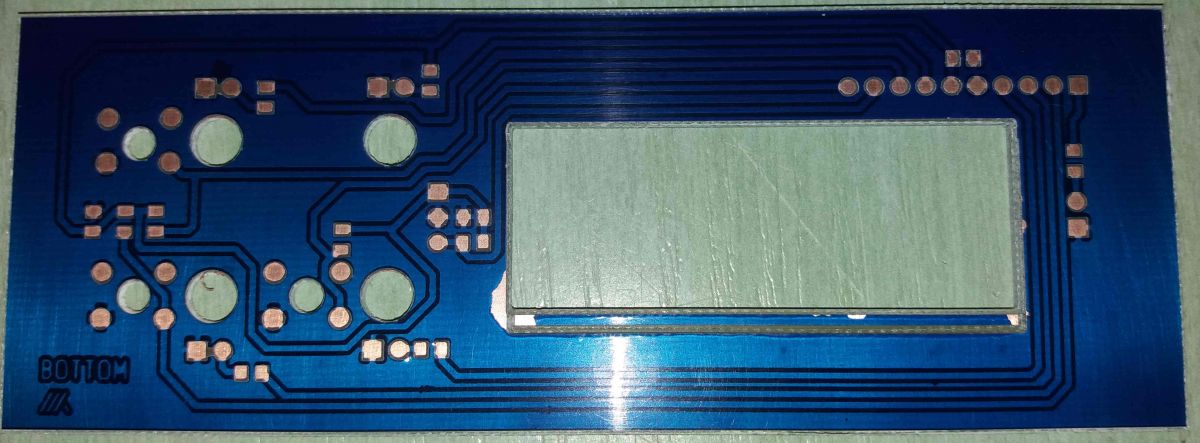

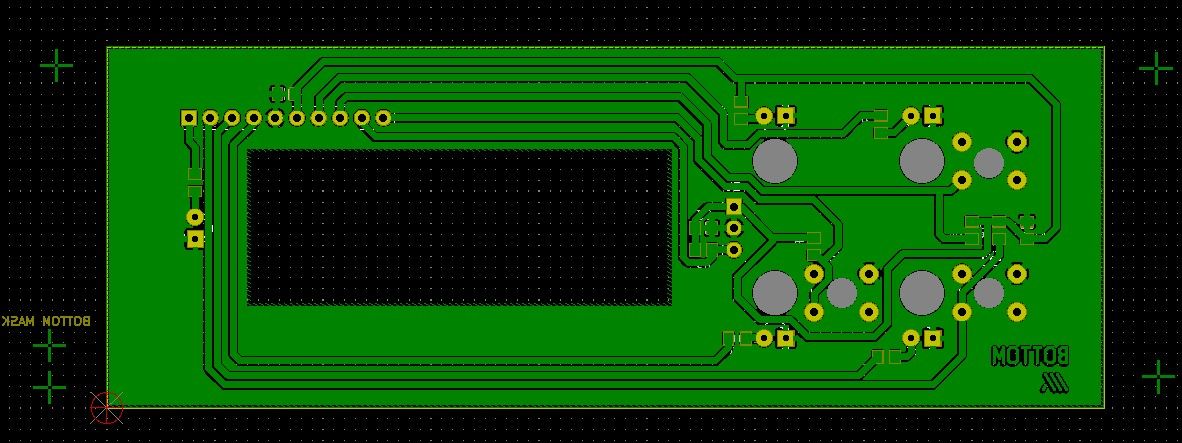

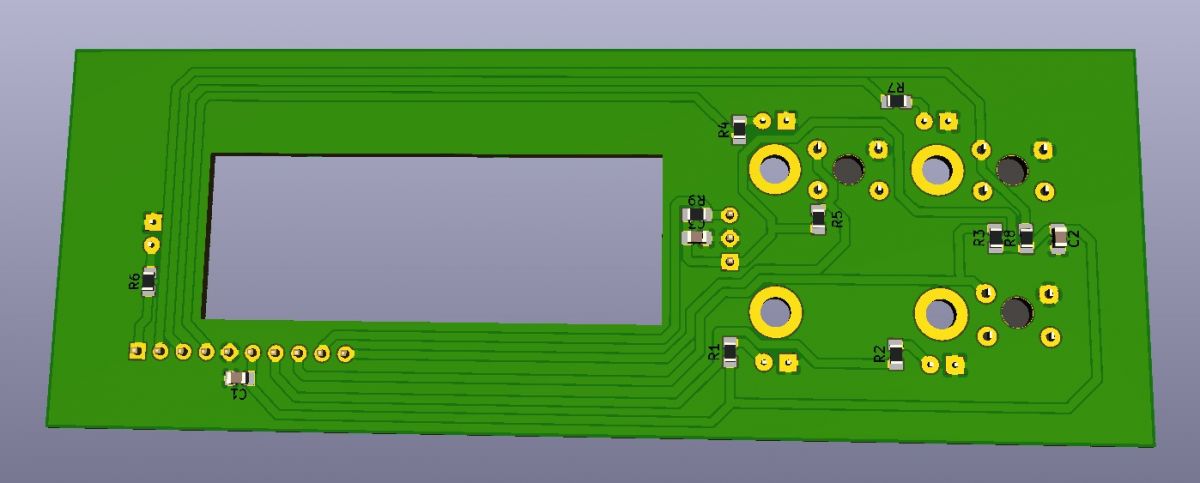

Płytka PCB od przodu to płyta czołowa

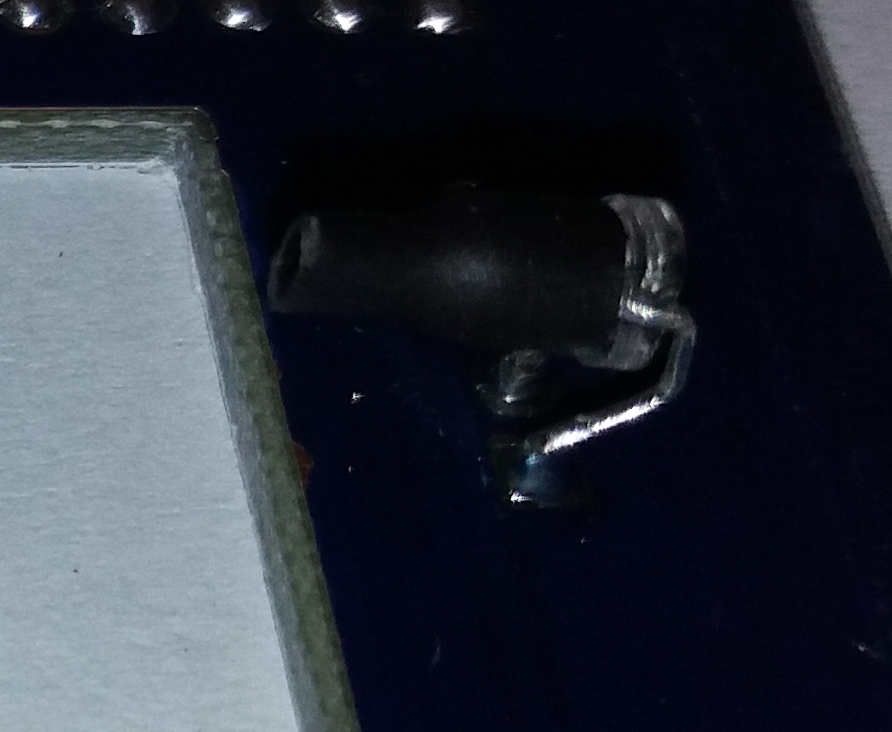

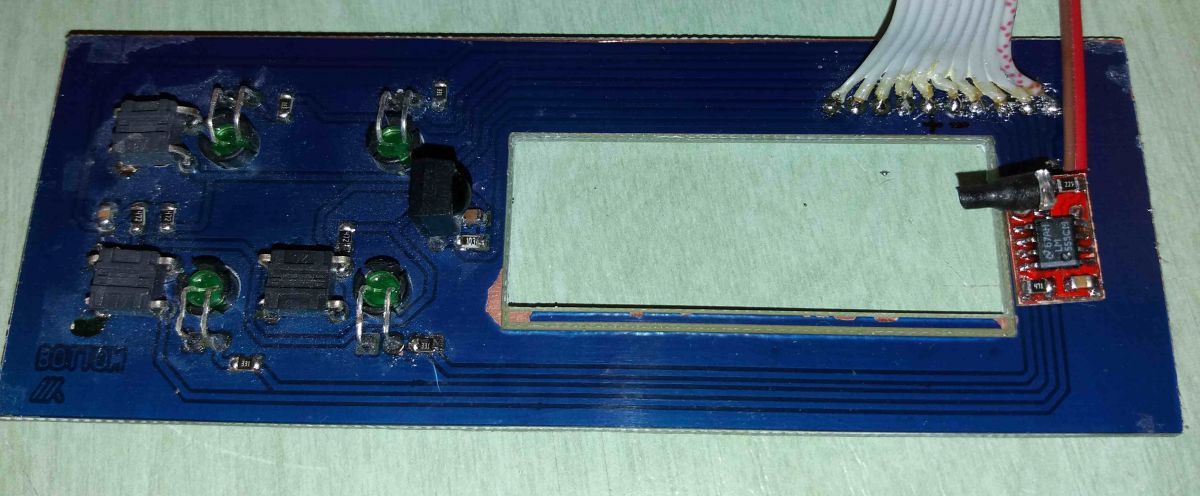

Diody LED umieszczone w oprawkach

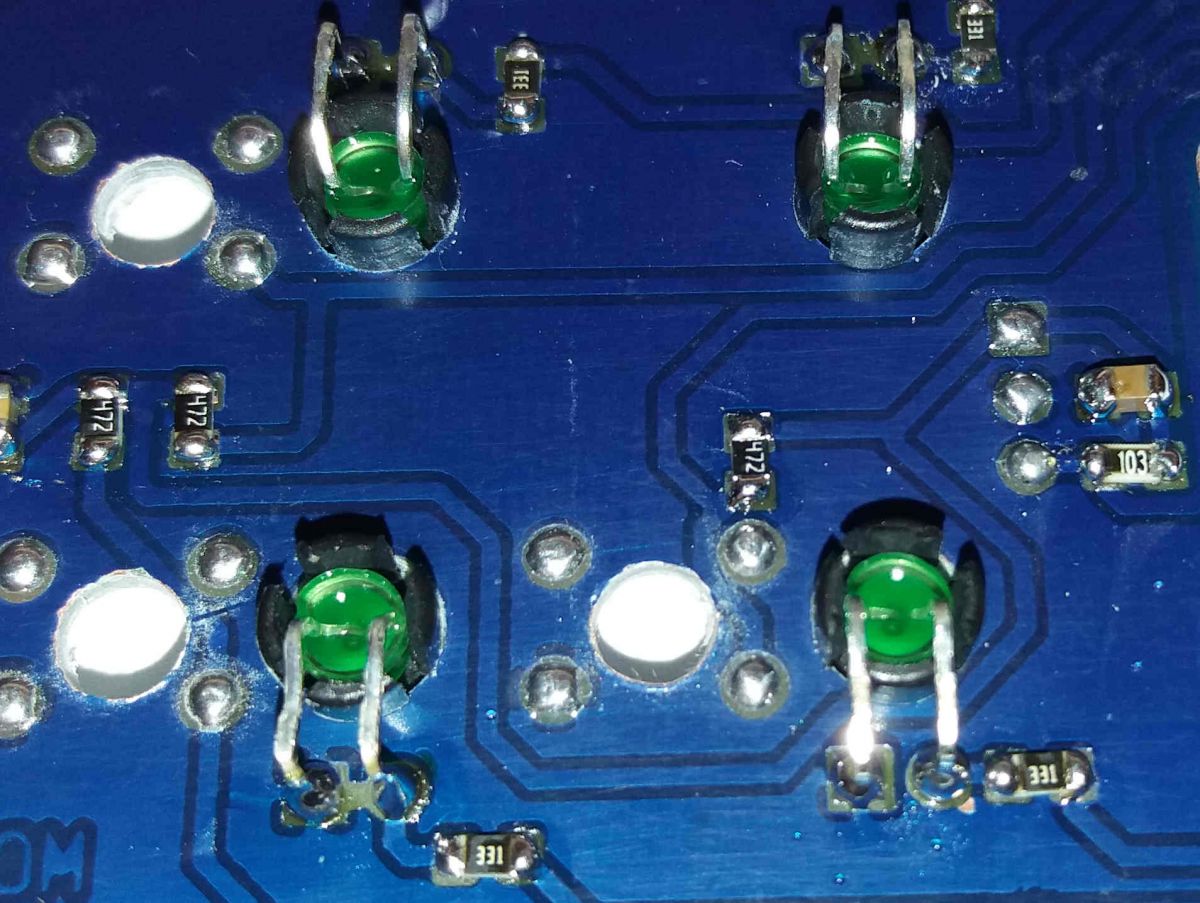

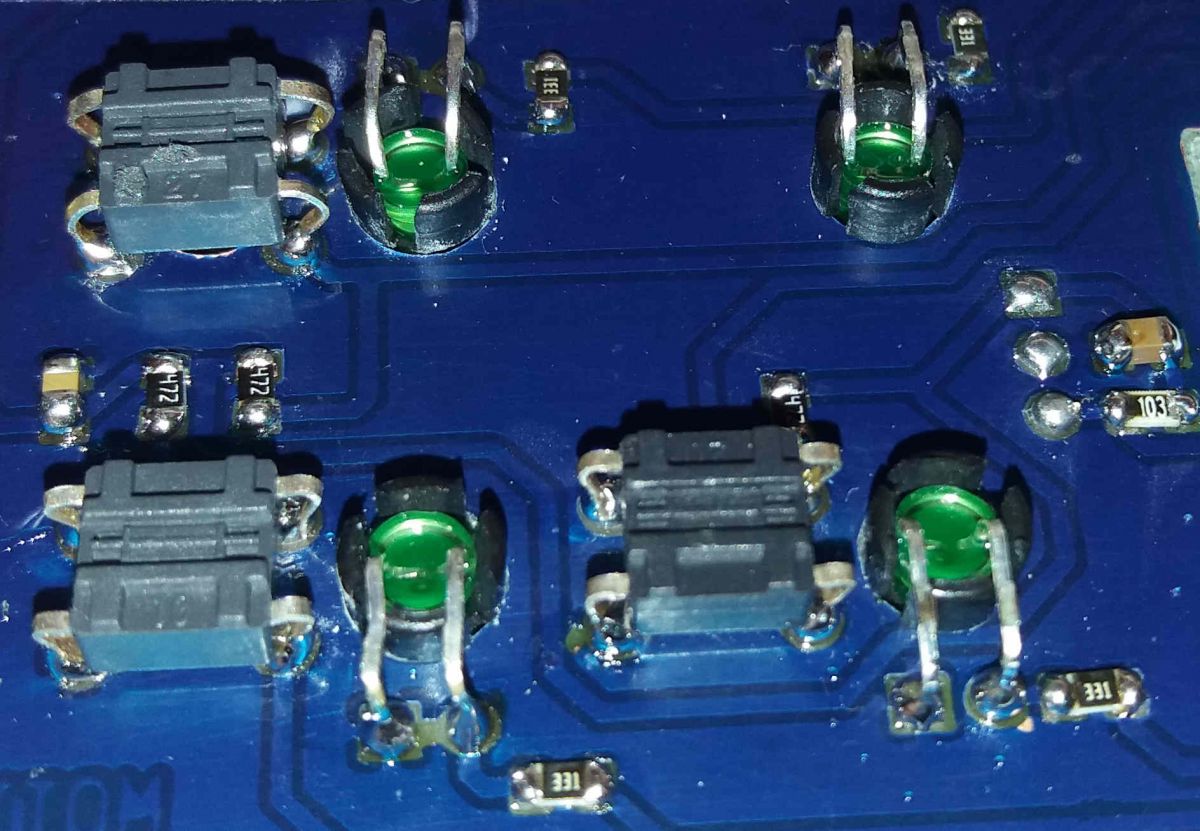

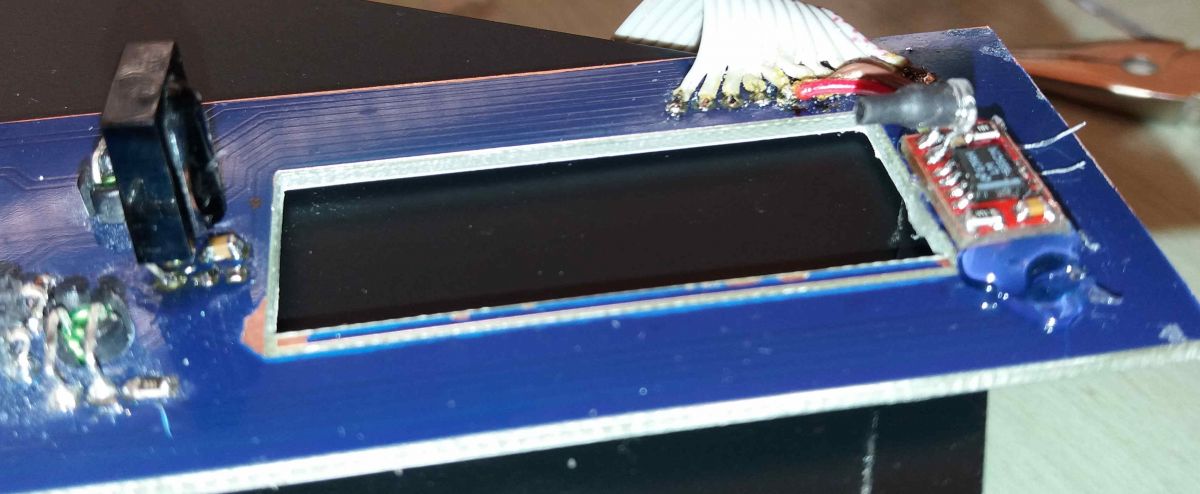

LED z drugiej strony lutowane bezpośrednio do PCB. Niestety jest ciasno dlatego musi być pojedyncza płytka i trochę kombinacji.

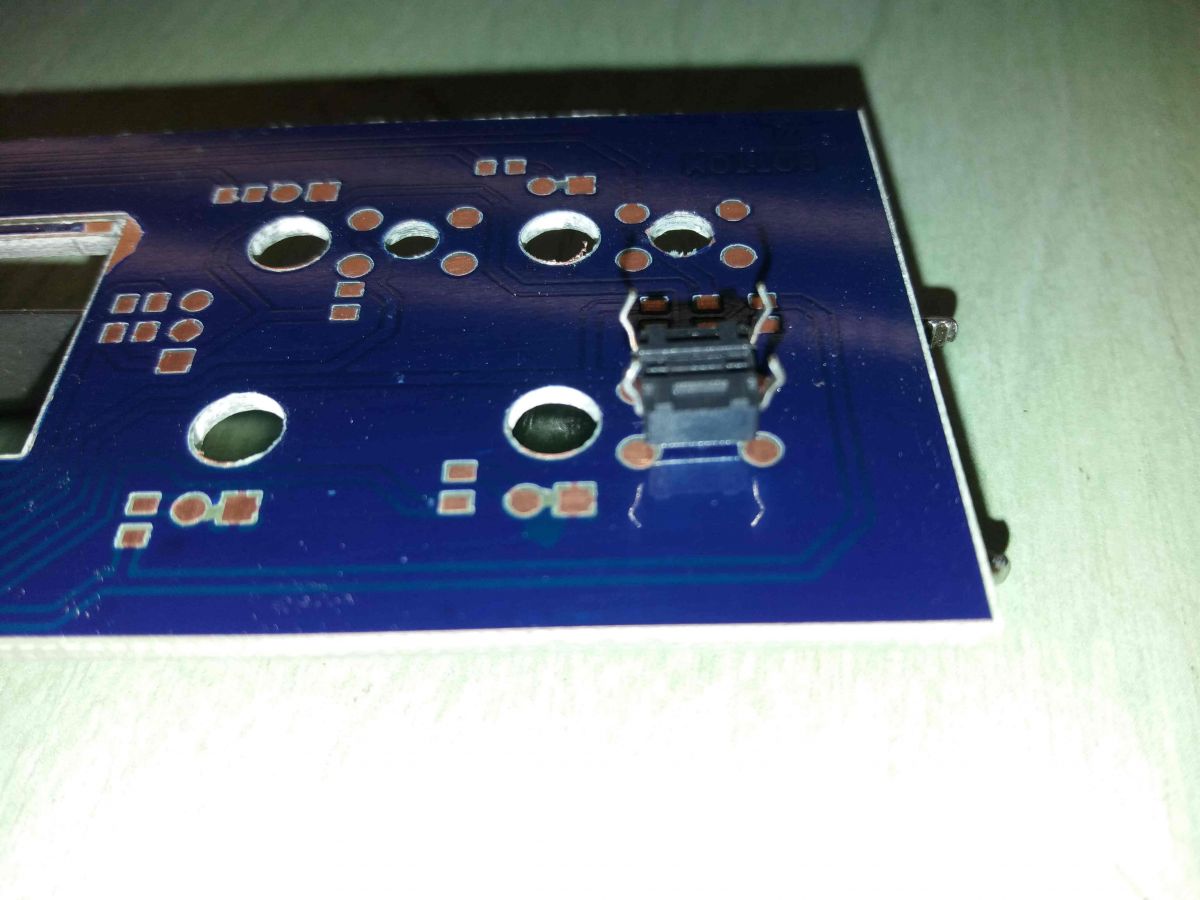

Mikroprzełączniki montowane odwrotnie

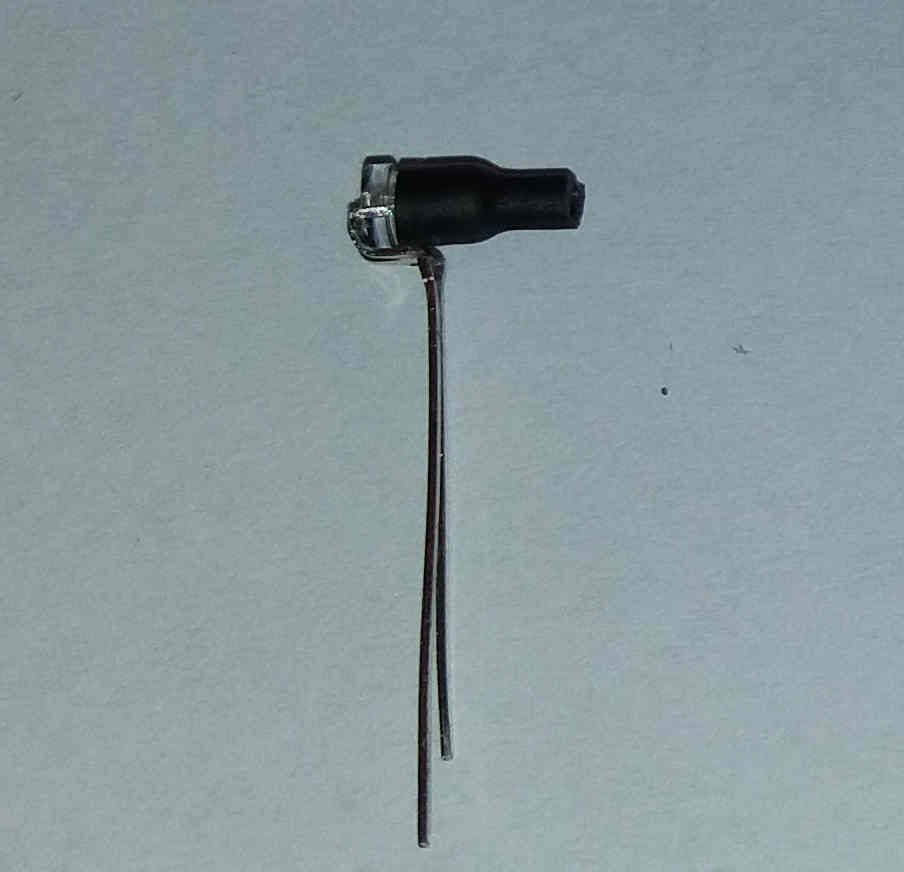

Nadajnik na podczerwień. Koszulka skupia wiązkę.

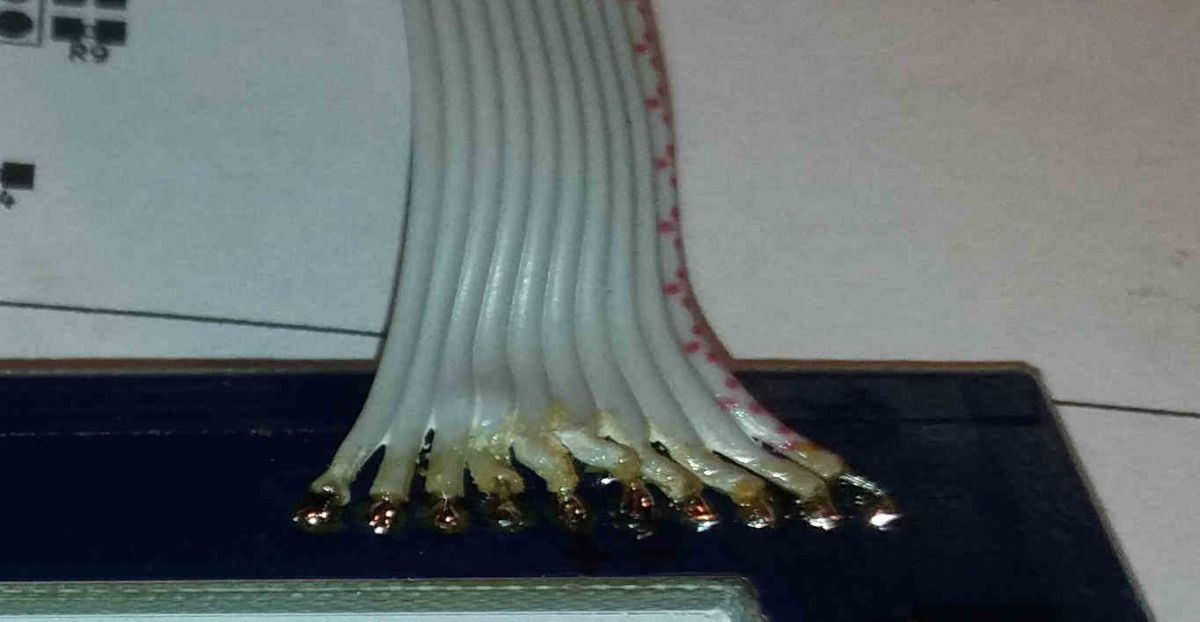

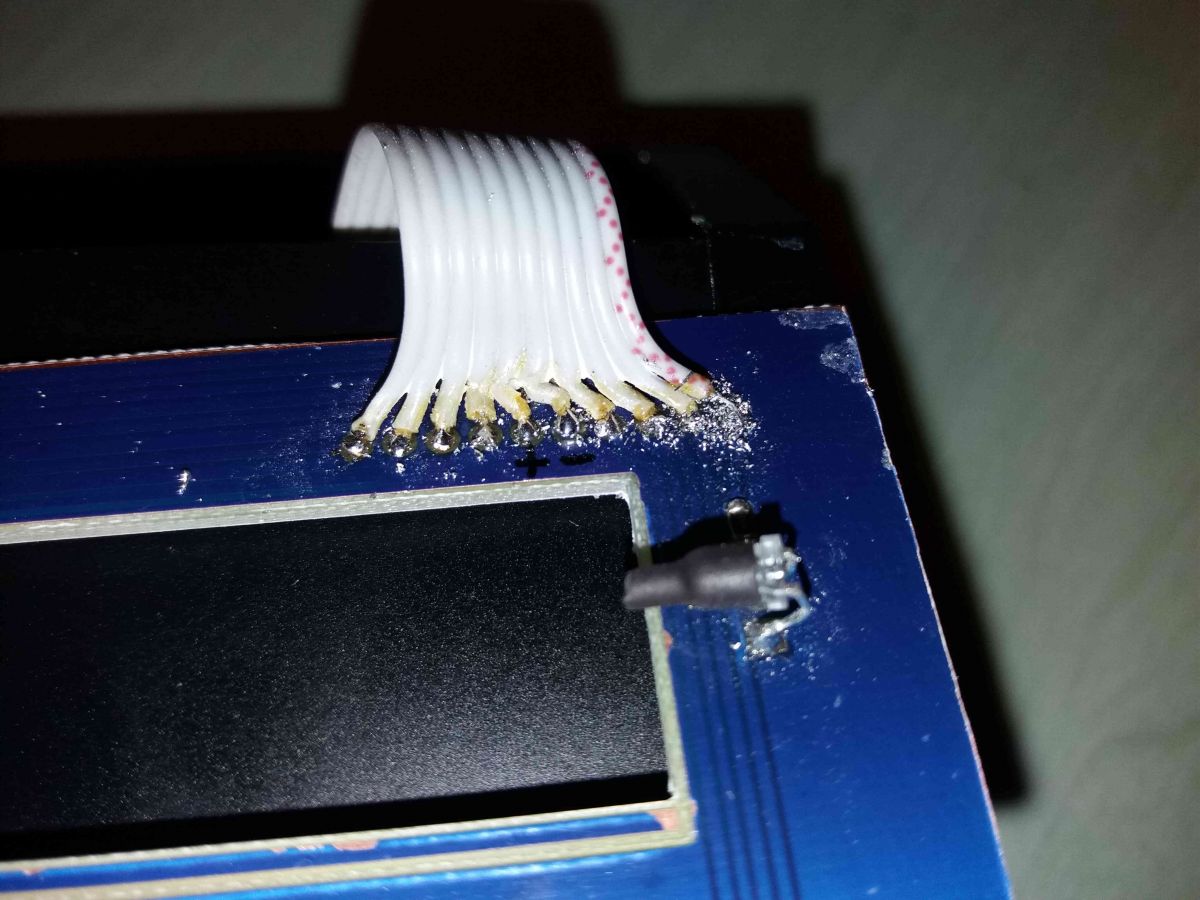

Wyprowadzenie lutowane bezpośrednio. Na gniazdo nie mam miejsca.

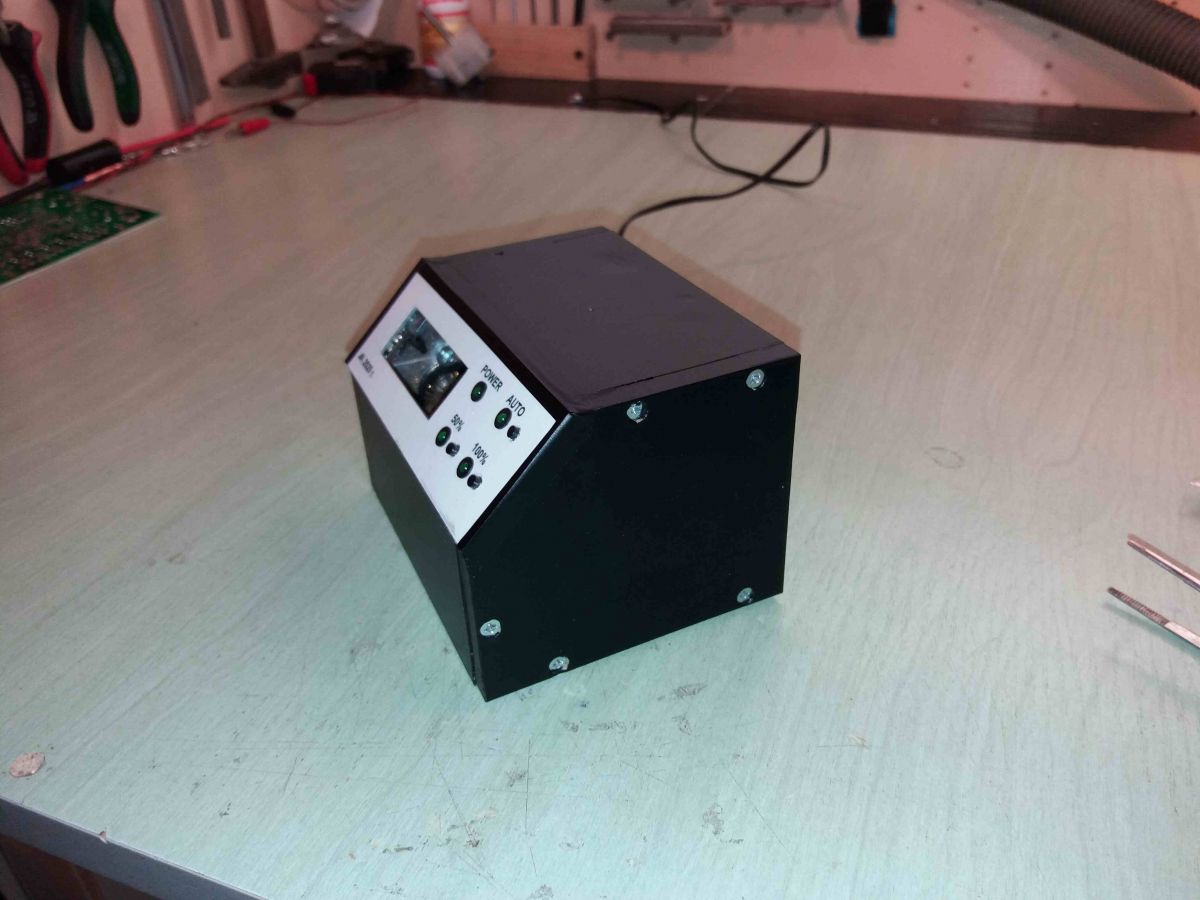

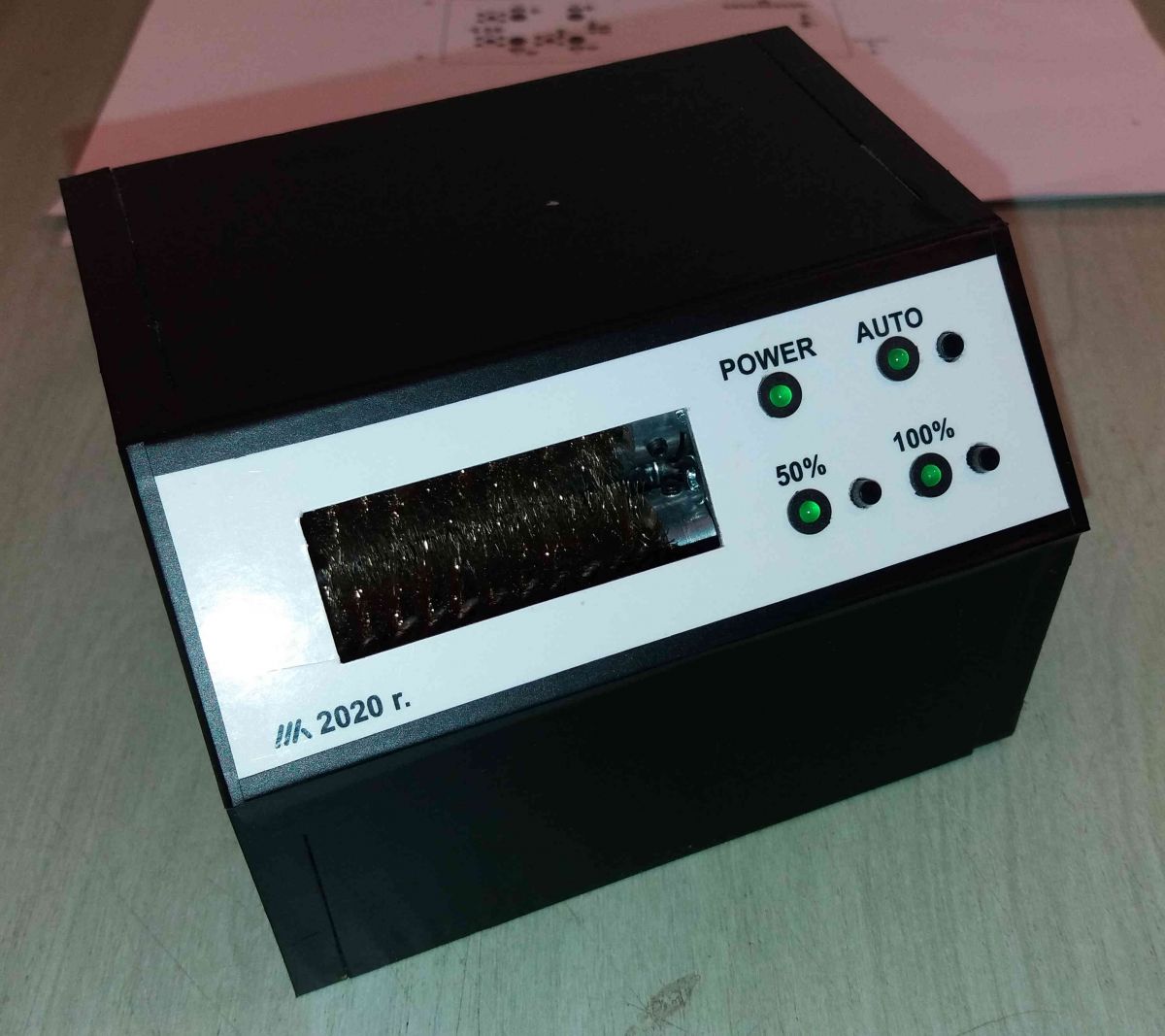

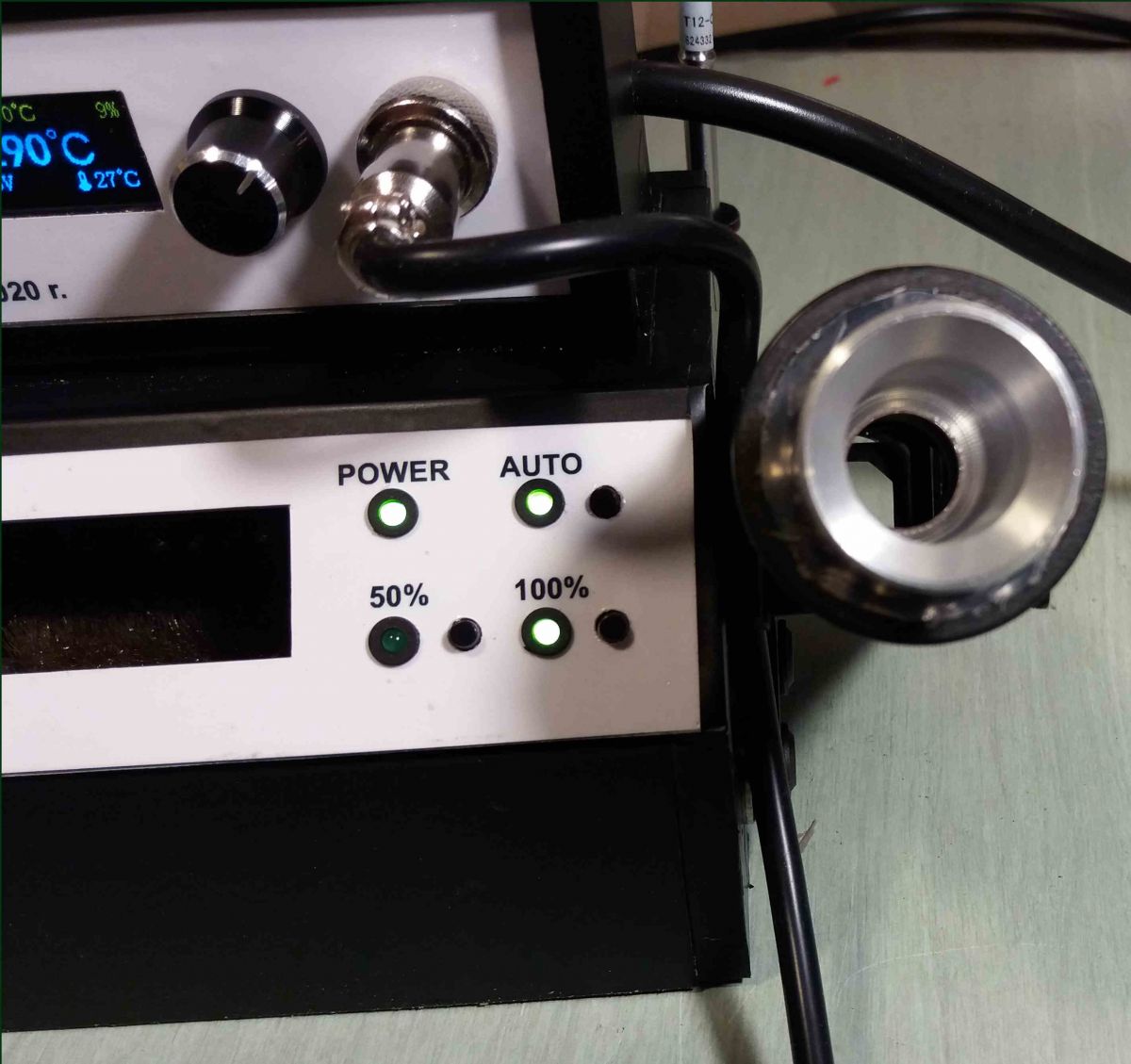

Płyta czołowa na swoim miejscu.


No i może filmik z drugiej próby z trochę lepszym grotem.


Teraz pozostaje już tylko elektronika sterująca.

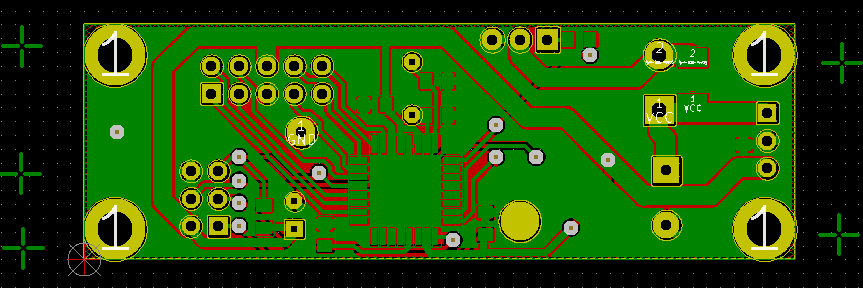

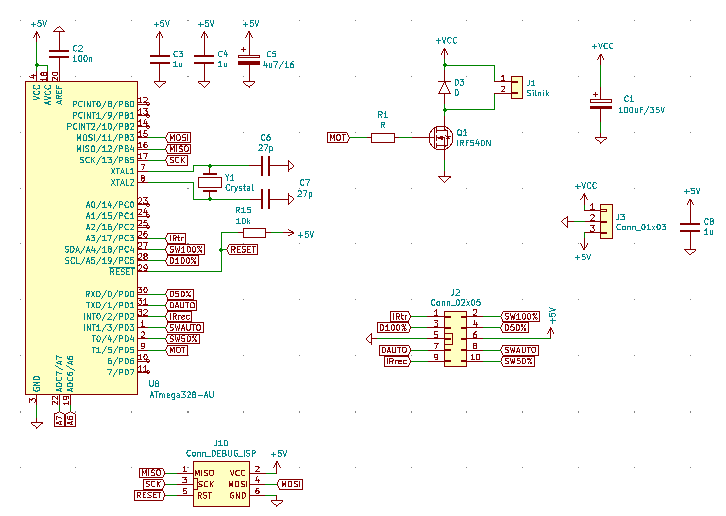

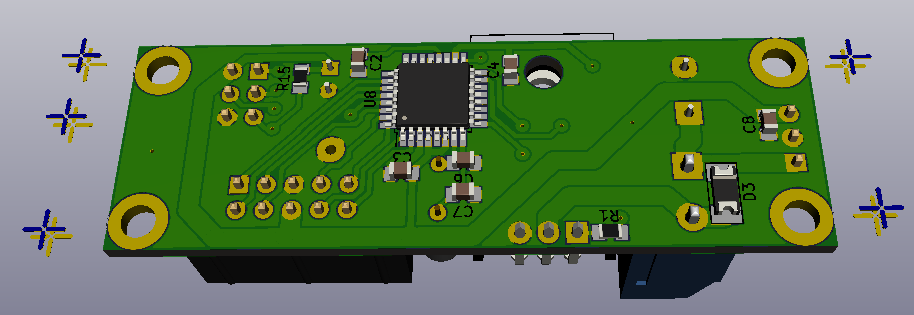

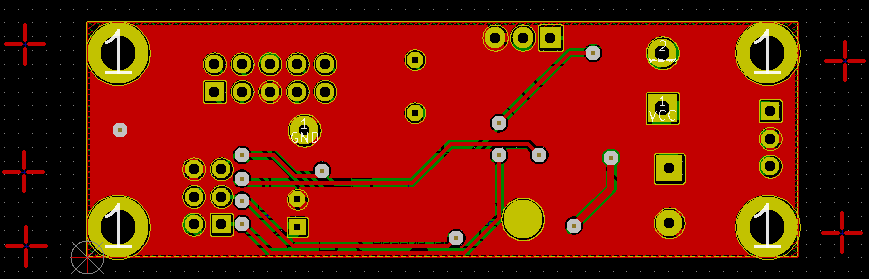

Układ sterowania

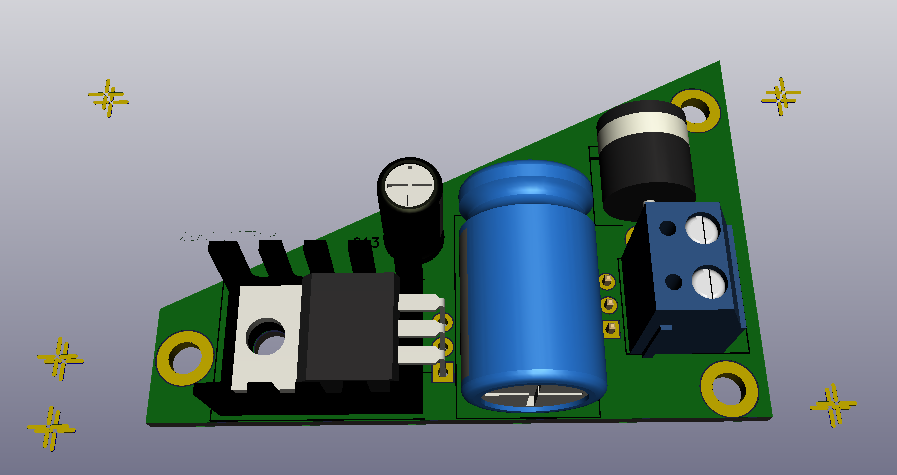

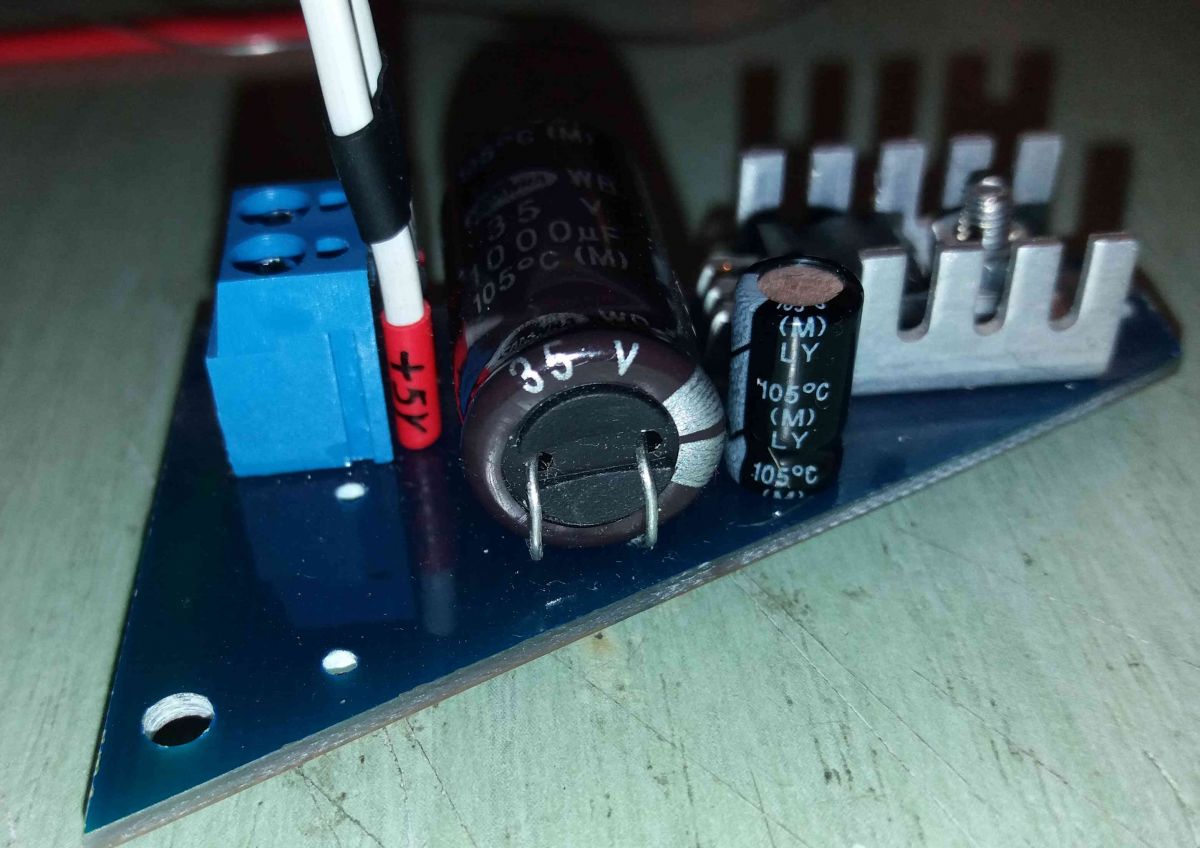

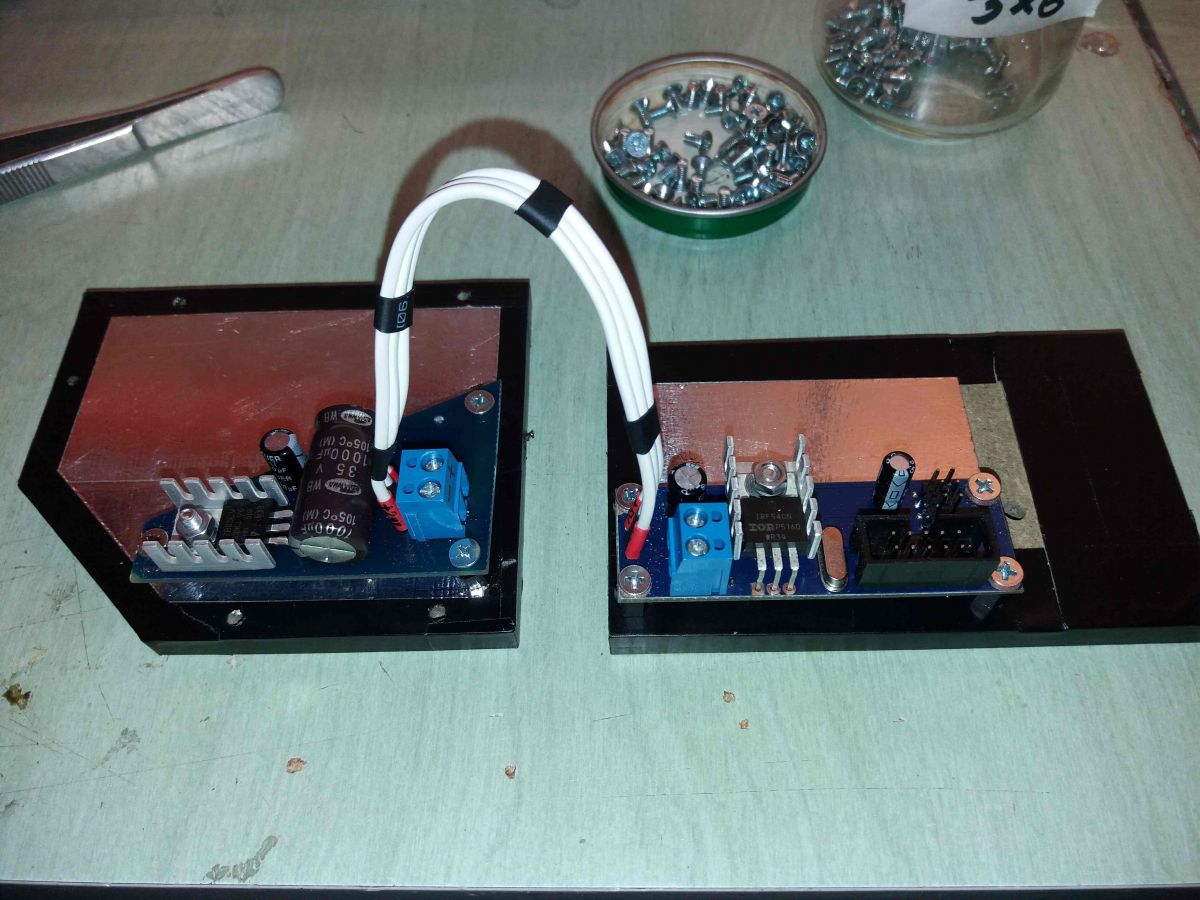

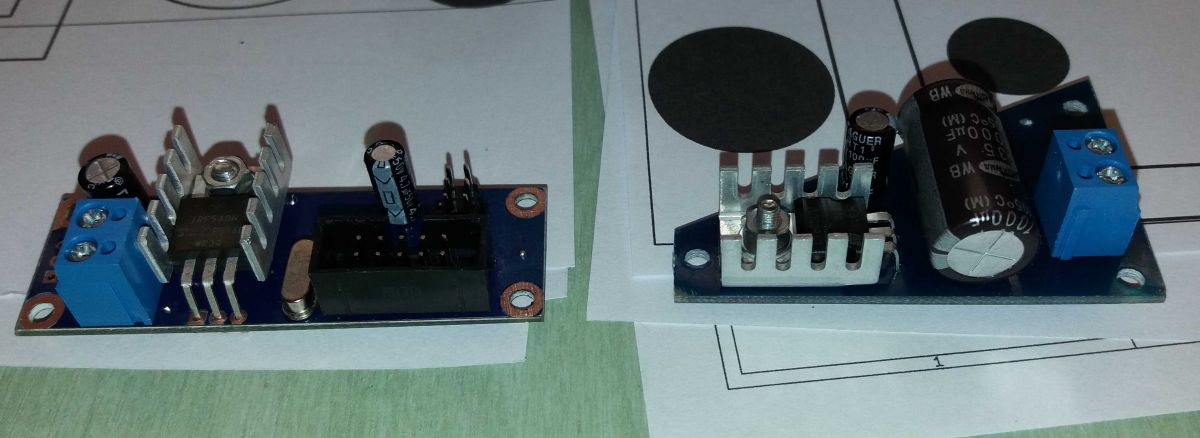

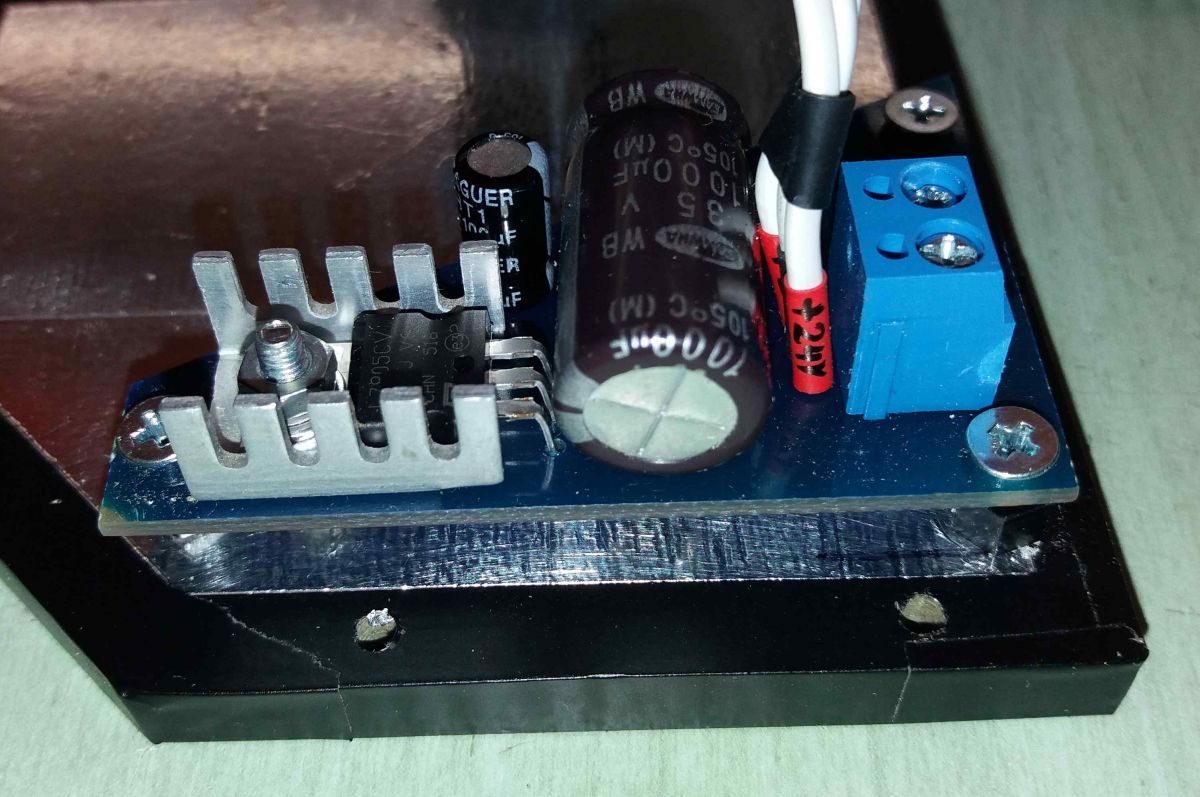

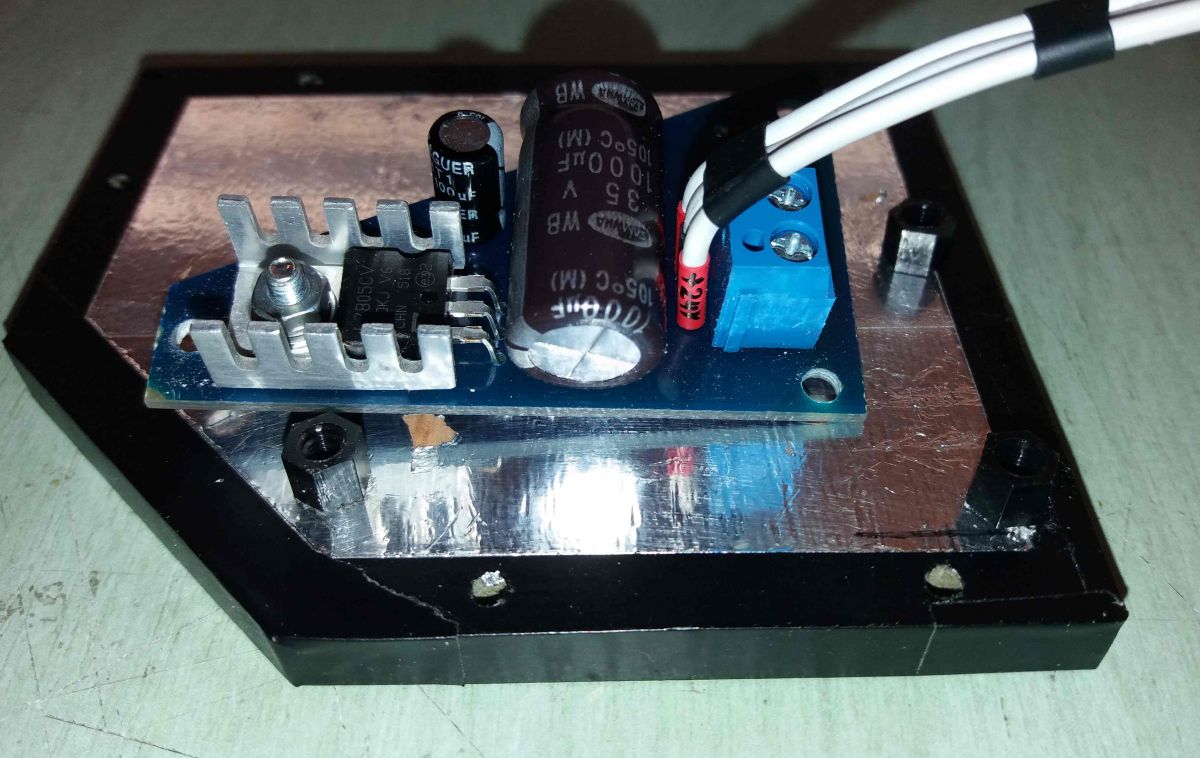

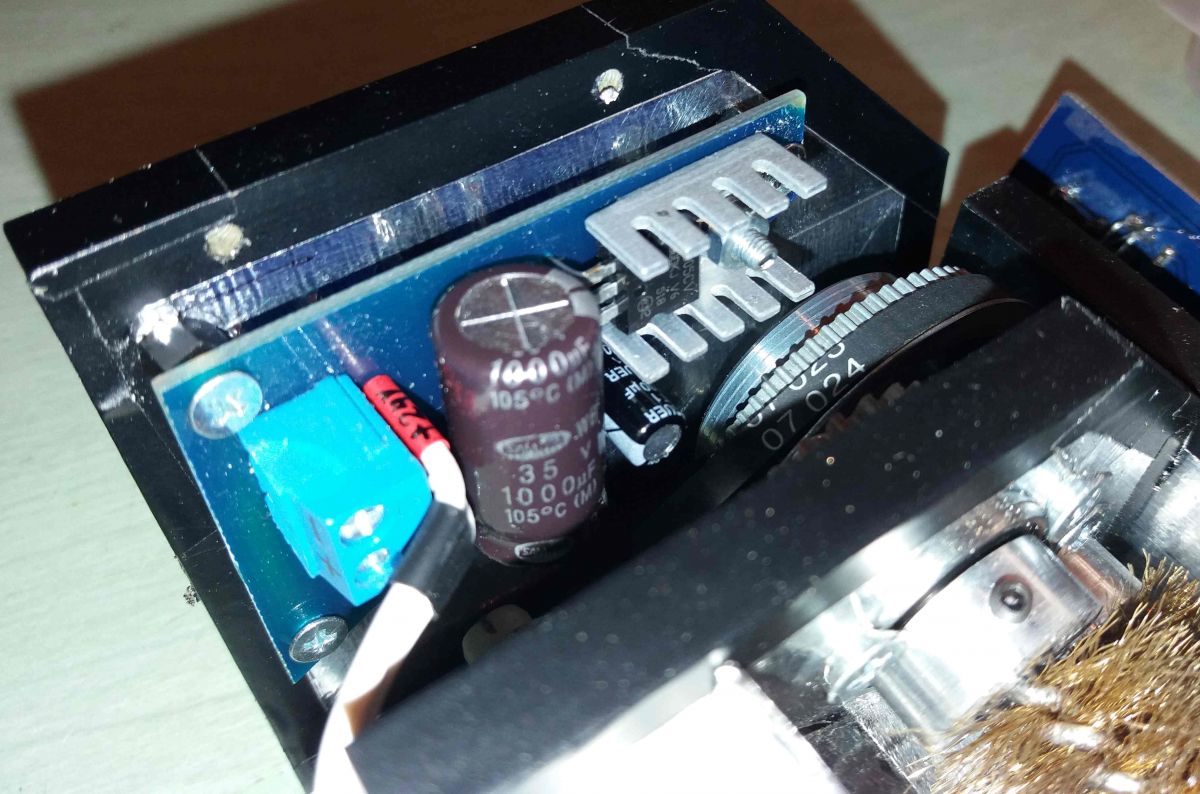

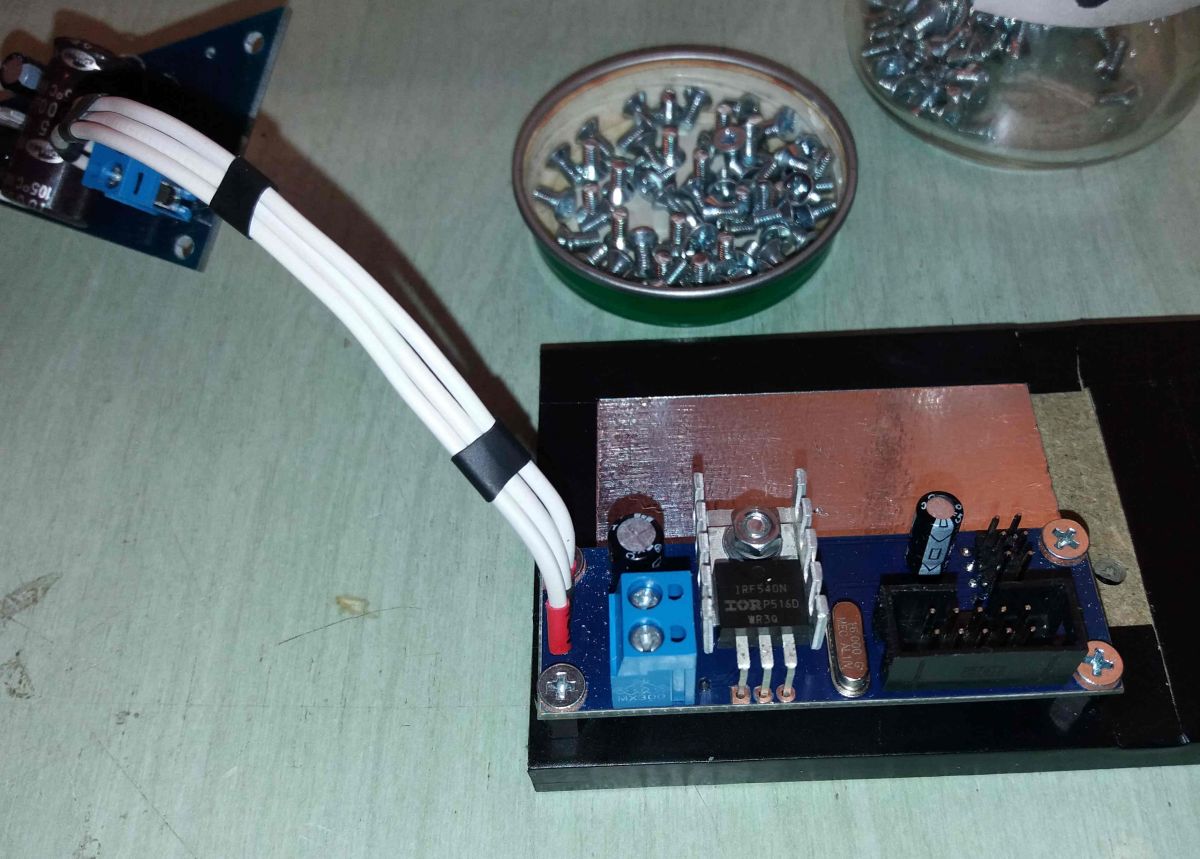

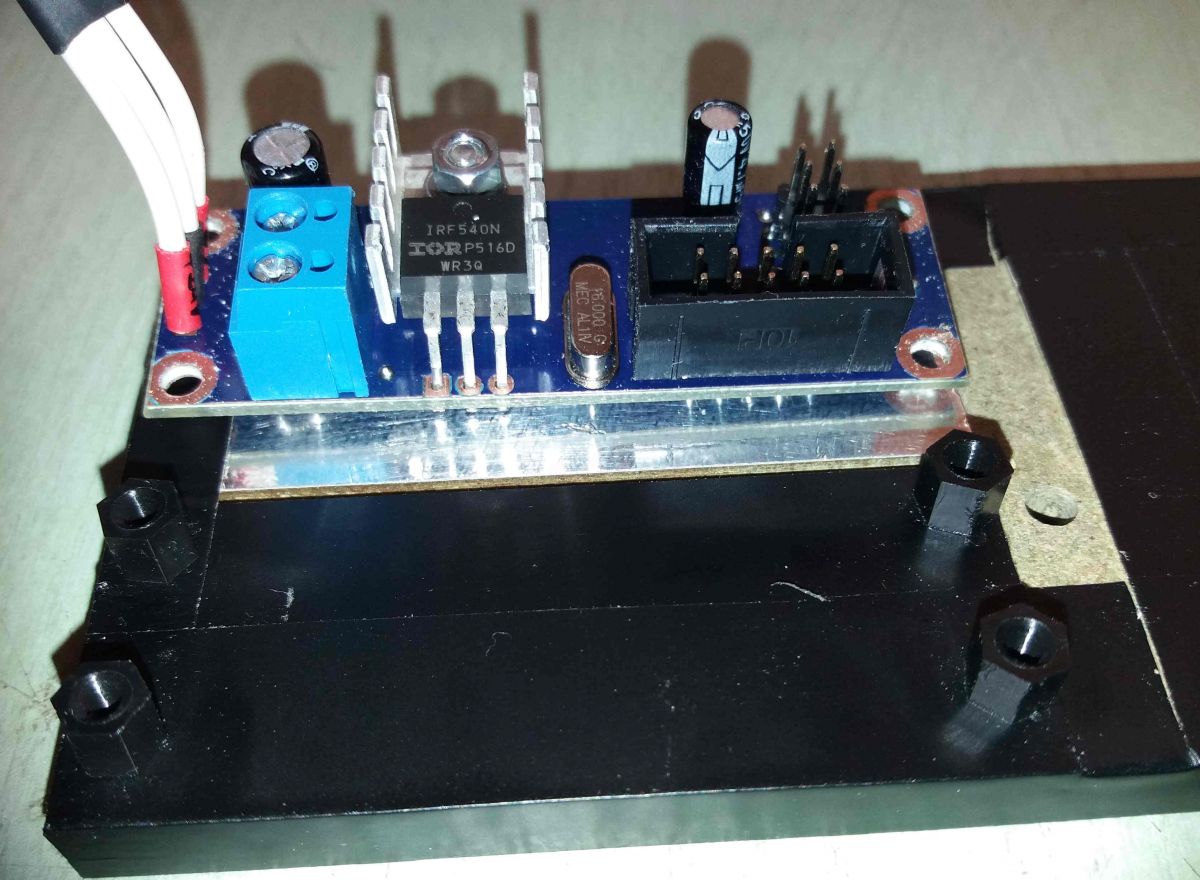

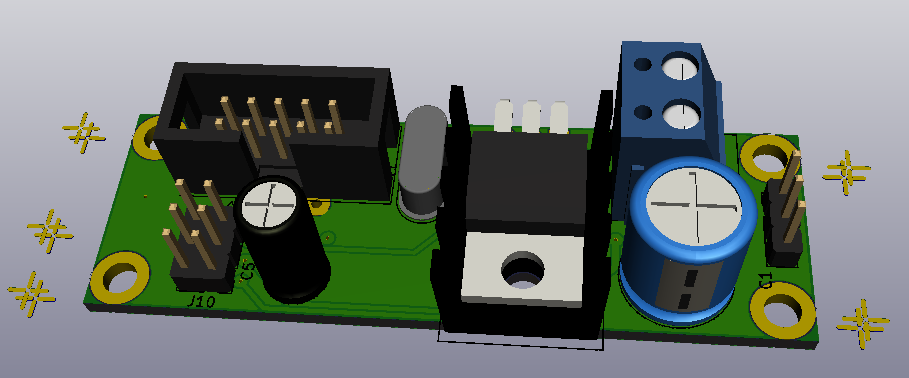

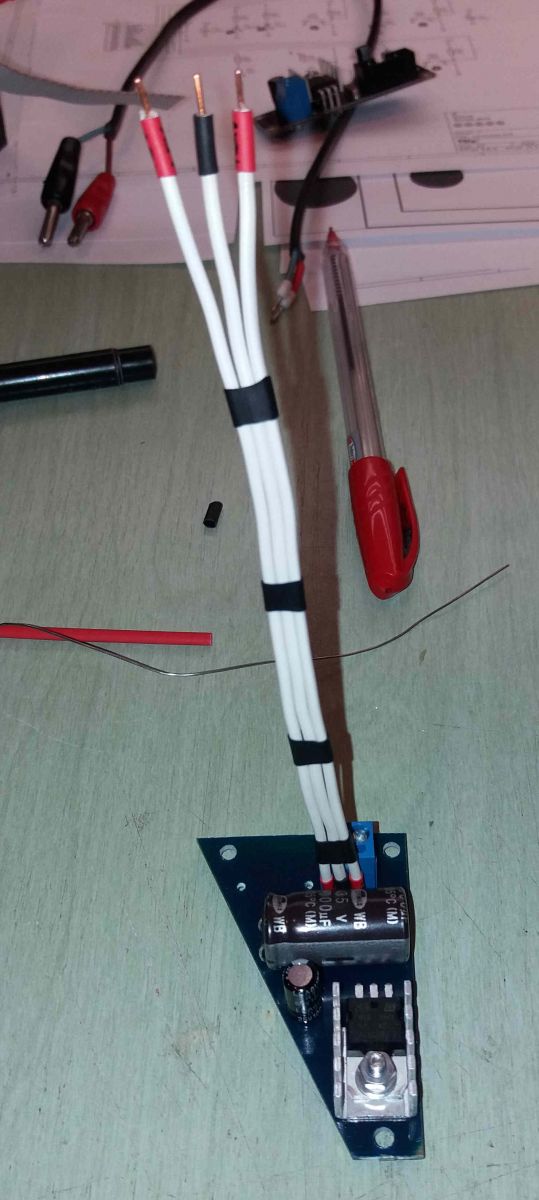

Niestety zasilacz muszę dać oosobno ponieważ się nie zmieści na jednej płytce.




Płytki wchodzą na styk.


Pierwszy raz wykorzystuję do przelotek wiertło o średnicy 0,3mm

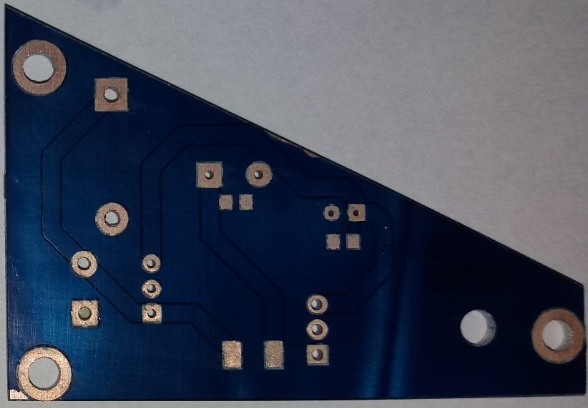

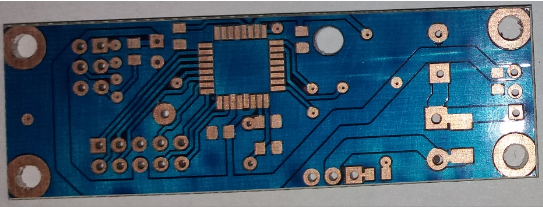

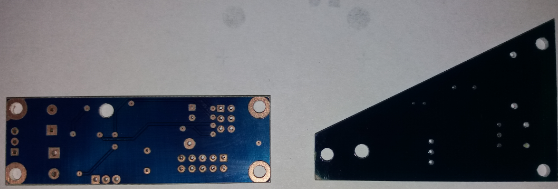

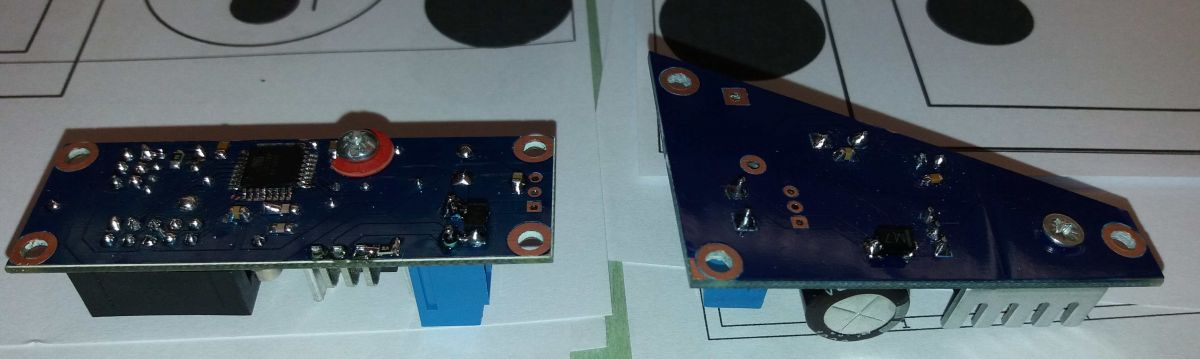

Płytki gotowe do lutowania





Płytki zlutowane

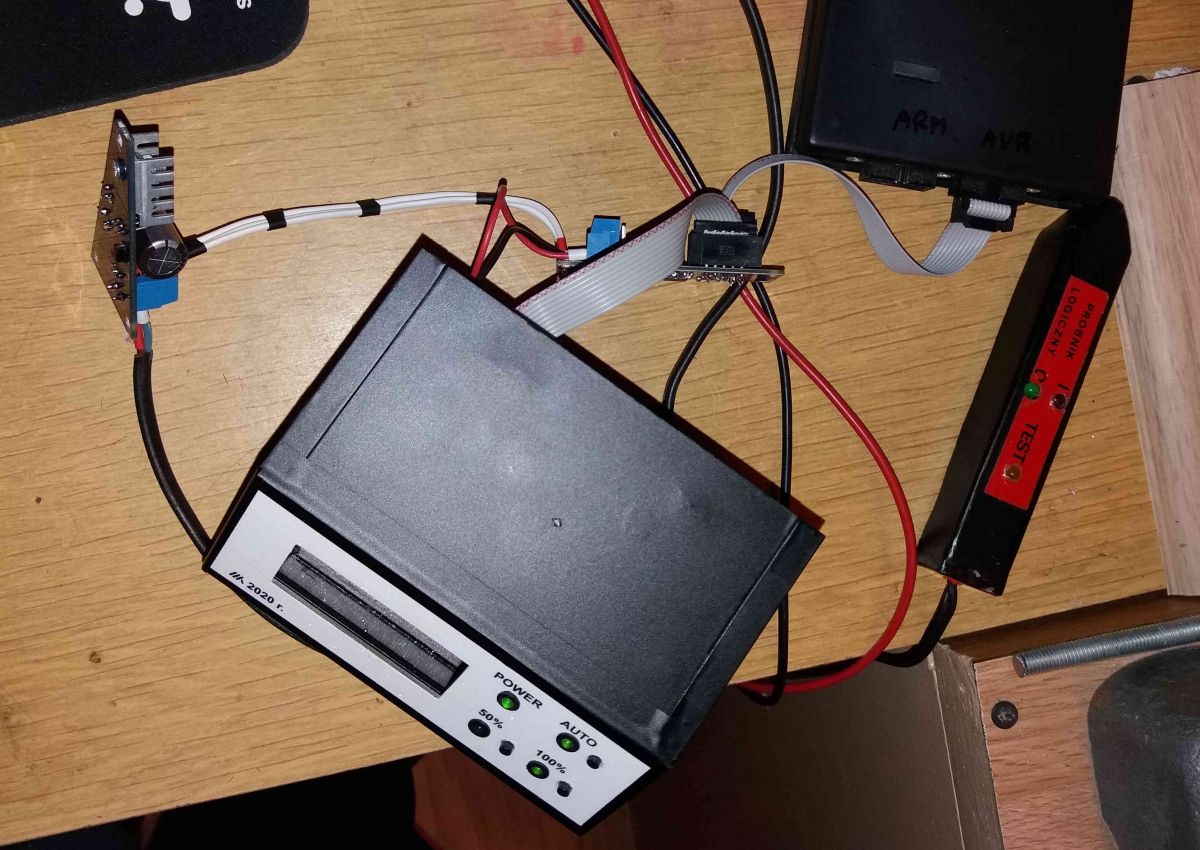

Przymiarka do obudowy. Jest ciasno ale może się jakość zmieści.

szeryf3 napisał:

Te metody są dla bardzo leniwych.
W zasadzie grot czyścimy rzadziej niż co kilka minut, śmiem twierdzić, że rzadziej niż raz dziennie. Czyli według mnie urządzenia jak dla mnie zbędne.

To zależy ile lutujesz przez jeden dzień, są tacy, którzy lutują na taśmie, wtedy takie urządzenie to podstawa.

yogi009, prawda Ktoś kto dużo lutuje SMD czyści grot co najmniej kilka razy na minutę.
Dla szeryf3 zbędne, dla mnie bardzo potrzebne, bo moje luty świadczą o mojej technice lutowania.
Poza tym co to za komentarz.. "dla mnie zbedne". Chyba nie maiłbym ochoty oglądać takich lutów
Przecież autor nikomu nie narzuca tego czyścika
To projekt DiY i jakbyśmy takie projekty oceniali tymi kategoriami to większość projektówe DiY jest przeszacowanych i nieopłacalnych albo ze względu na koszty albo na ogromną ilość roboczogodzin.

A to luty to do ogladania sa? Ja np wole ogladac piekne samochody i szybkie kobiety, ktos lubi ogladac luty, rozne maja ludzie zboczenia....

Asedio napisał:

Ktoś kto dużo lutuje SMD czyści grot co najmniej kilka razy na minutę.

Nie obrażając nikogo... sztuki lutowania uczę się od wielu lat i cały czas mam jeszcze coś do poprawienia. Część wad można "wyleczyć" dzięki postawieniu na lepszy osprzęt. Do nich należy zaliczyć przede wszystkim odpowiednią lutownicę/stację, dobrej jakości groty, lutowie, topnik i tak dalej. Potem następuje właściwa technika lutowania oraz dbałość o usuwanie zanieczyszczeń mających negatywny wpływ (nie tylko wizualny) na jakość wykonanych połączeń. Dlatego takie urządzenie czyszczące jest wskazane wszędzie, gdzie mamy w miarę intensywny proces lutowania. Dzięki niemu oszczędzamy czas niezbędny do utrzymania grota w czystości, czyli zwiększamy produktywność.

rapper3d napisał:

A to luty to do ogladania sa? Ja np wole ogladac piekne samochody i szybkie kobiety, ktos lubi ogladac luty, rozne maja ludzie zboczenia....

Skoro tak.. to może poszukaj sobie samochodu DiY zrobionego bez nacisku na estetykę albo kobietę, która nie dba o siebie, zębów nie myje, a włosy sobie sama obcina. Widok.. rzeczywiscie może być powalajacy

rapper3d napisał:

A to luty to do ogladania sa?

Tak. Jakość punktów lutowniczych jest skorelowana z ich wyglądem. Przykładowo: używanie dobrego topnika pozwala szybciej (czyli z krótszym grzaniem, często w niższej temperaturze) uzyskać elegancką spoinę z opływowymi kształtami (typowa "łezka", możesz sobie popatrzeć w noty techniczne dużych producentów elementów, tam pokazują, jak w przekroju ma wyglądać rozkład cyny łączącej pin z padem). A to z kolei ogranicza ilość potencjalnych zimnych lutów, czy generalnie problemów z połączeniami.

Cytat:

Przykładowo: używanie dobrego topnika...

Z topnikiem mam problem. Lutuje się przy jego pomocy super ale bardzo ciężko go wymyć. Macie coś wypróbowanego co łatwo się myje IPA?

Co do czyścika to prace się posuwają dalej. Mam już dużą cześć programu uruchomioną. Pozostało mi jeszcze dopisać tor podczerwieni.

padus napisał:

Z topnikiem mam problem.

Co lutujesz i jakiego topnika używasz?

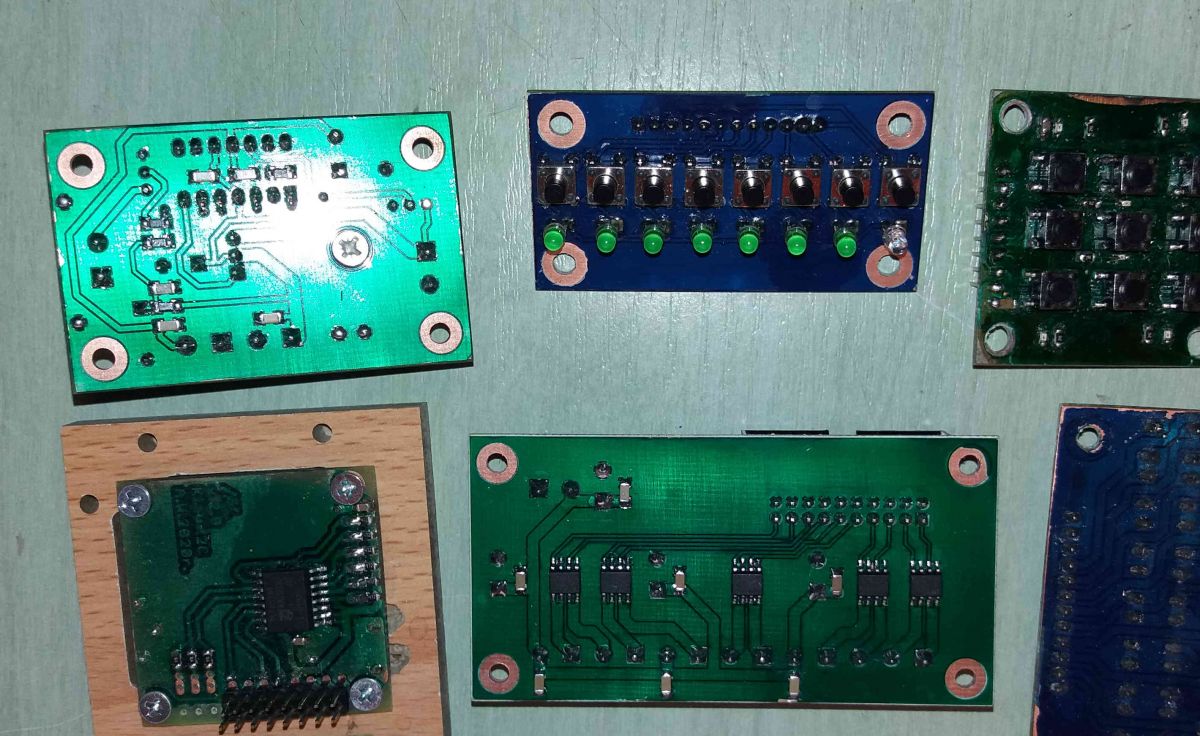

Nie lutuję zawodowo ale uruchamiam dość sporo swoich projektów. Płytki takie te poniżej.


Używam tego


Wracając do czyścika

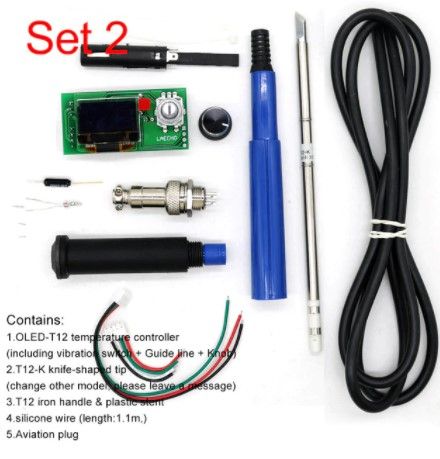

Przyszło właśnie częściowo zamówienie z Chin


To właśnie będzie ten drugi procesor w obudowie - od obsługi lutownicy. Myślę, że niewielkim kosztem powiększę obudowę w górę, a uchwyt na kolbę dołożę z boku. Zrobi się takie małe kombo do lutowania.

To coś nadaje się do cynowania przewodów, a nie do elektroniki. Ja używam TK83 lub RF800 do "lżejszych" prac, a w cięższych przypadkach używam RMA-7.

Podczas lutowania szczególnie małych wyprowadzeń (np. raster 1,27 mm) jakość tych punktów nabiera szczególnego znaczenia. Podstawą jest dobry, precyzyjny i trzymający temperaturę grot, dobry topnik oraz nagrzewanie padów, nie nóżek elementów. Cyna powinna się rozpływać po padzie obejmując nóżkę. Dobrze jest wtedy używać cienkiego drutu cynowego (np. 0,25 mm). Im mniej topnika i cyny, tym lepiej wyglądają punkty połączeniowe.

Pora zakończyć projekt.....

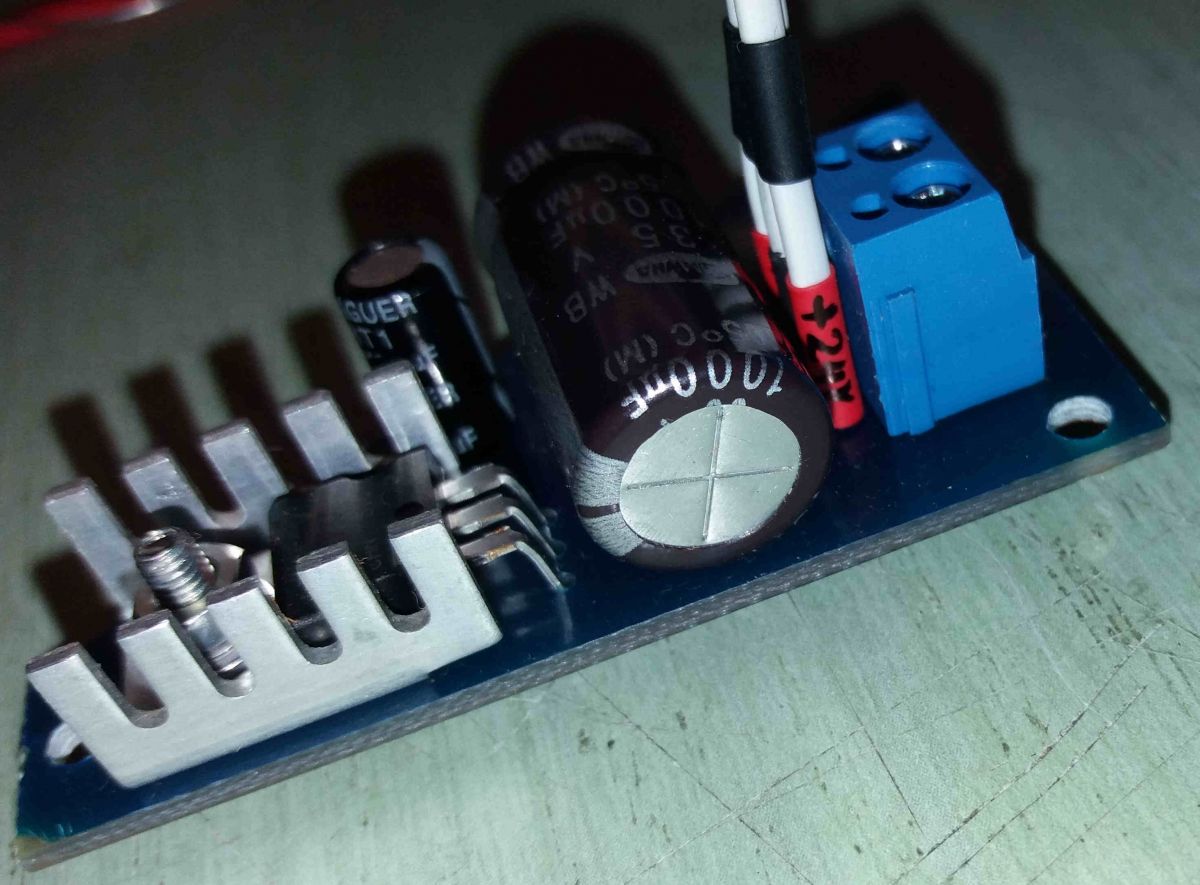

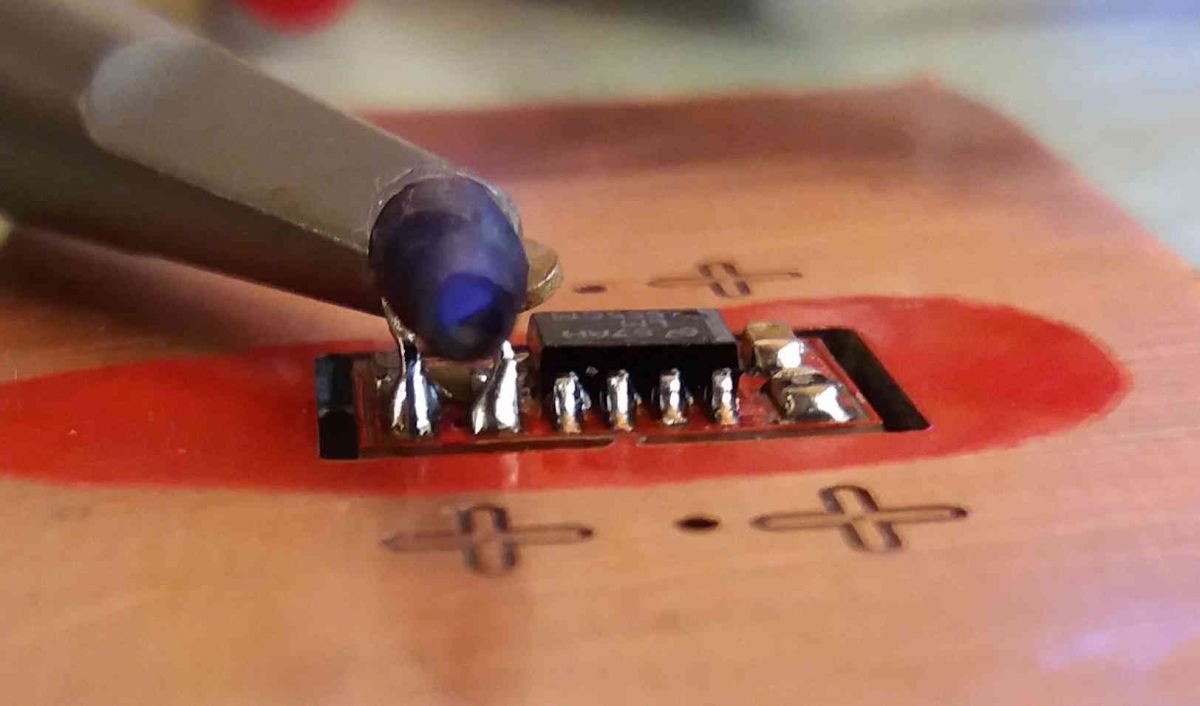

Kilka prób pokazało, że płytka po stronie brudnej mocno się brudzi. Koniecznie trzeba to zabezpieczyć - najprościej za pomocą kleju z pistoletu

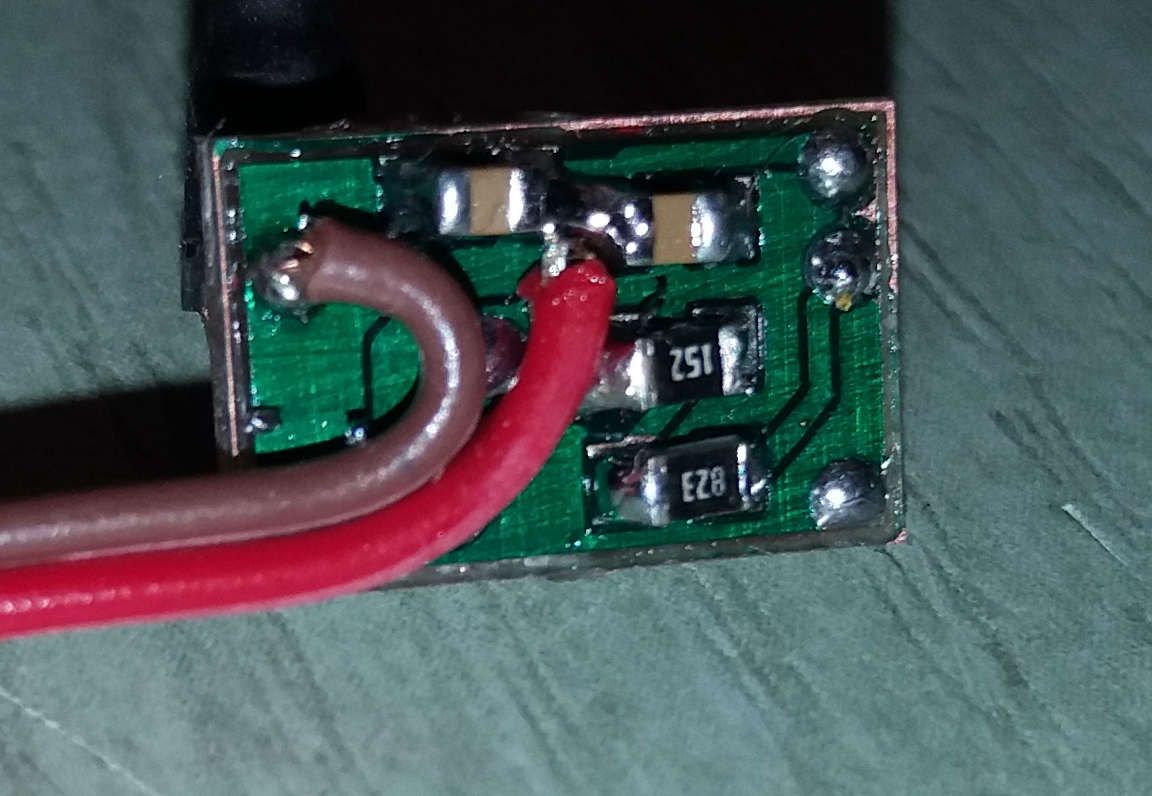

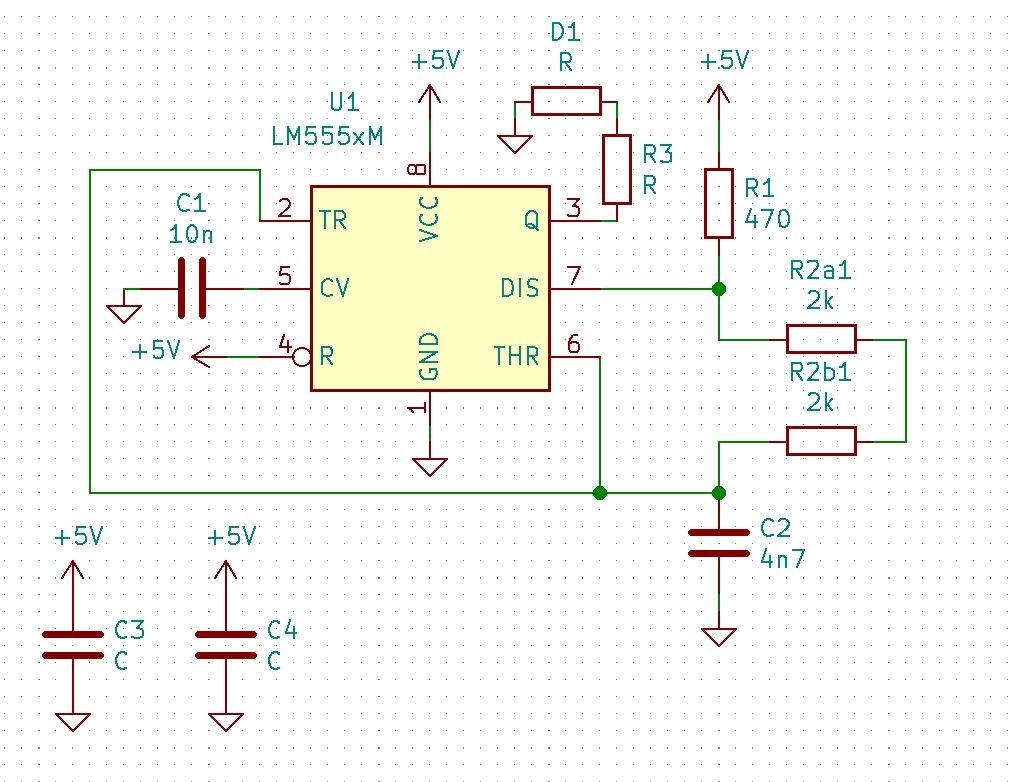

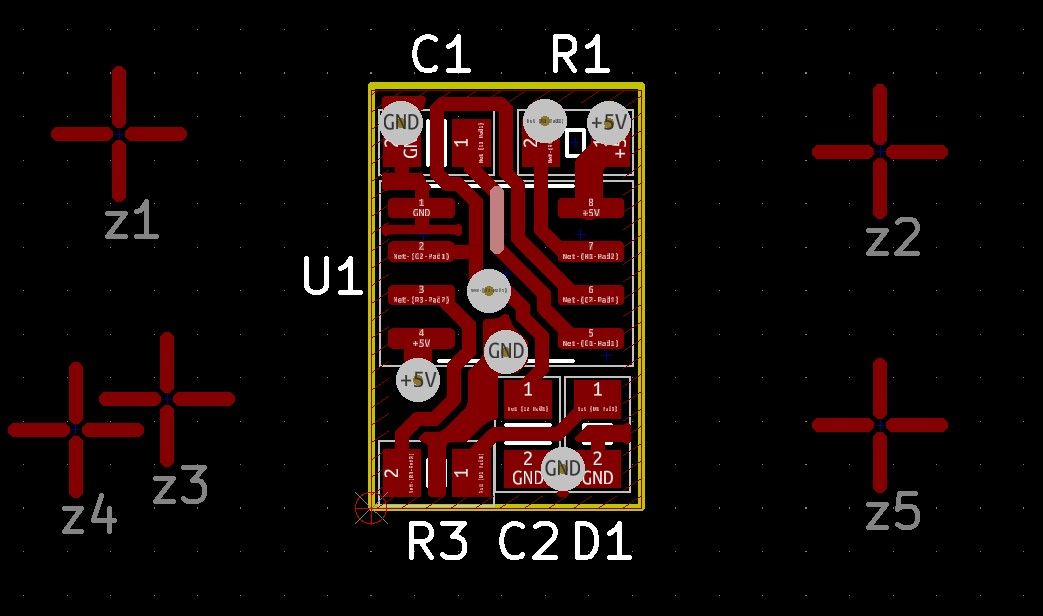

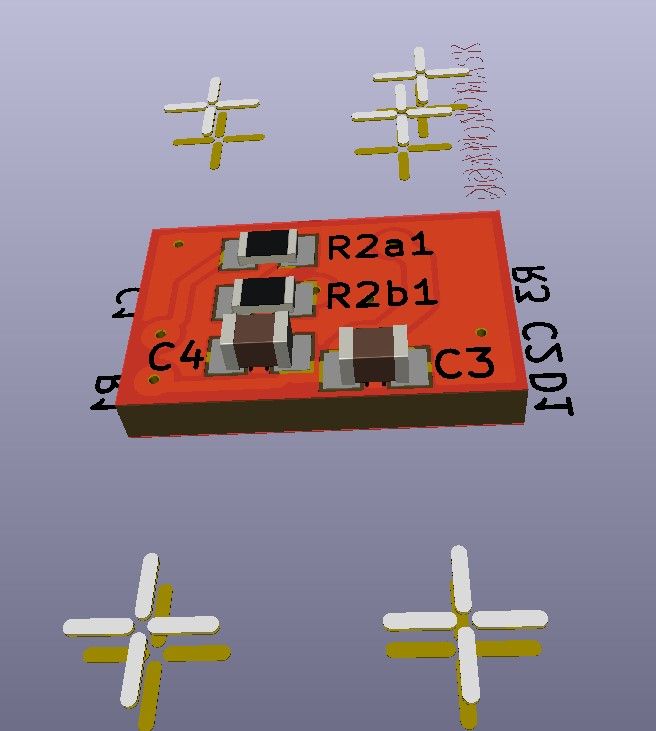

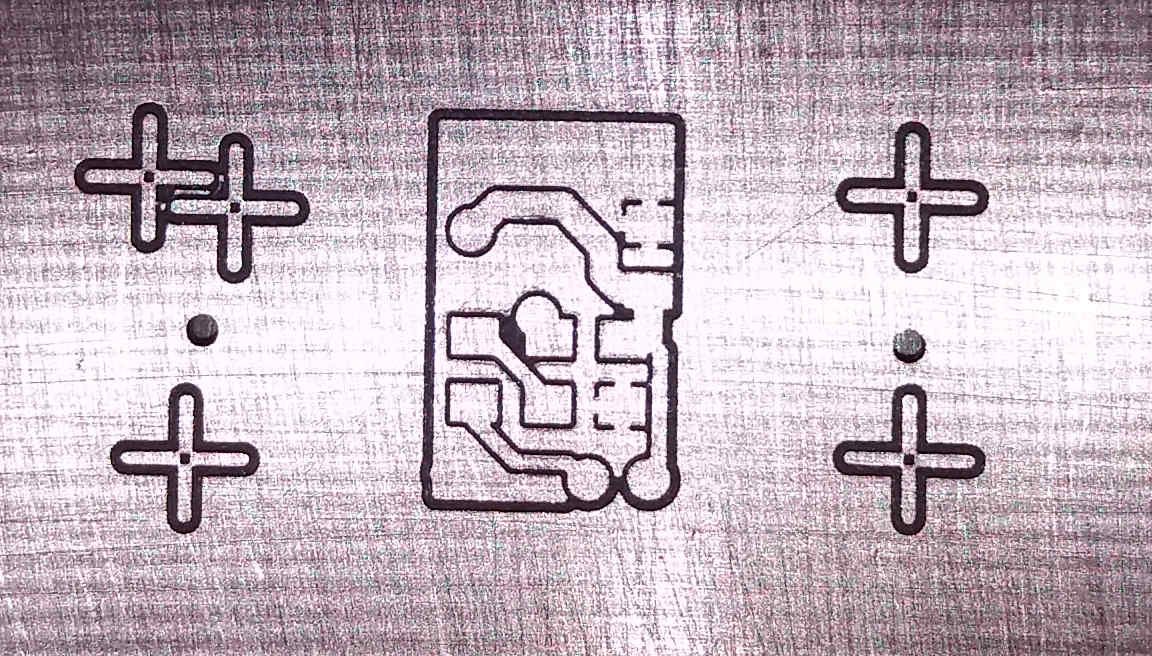

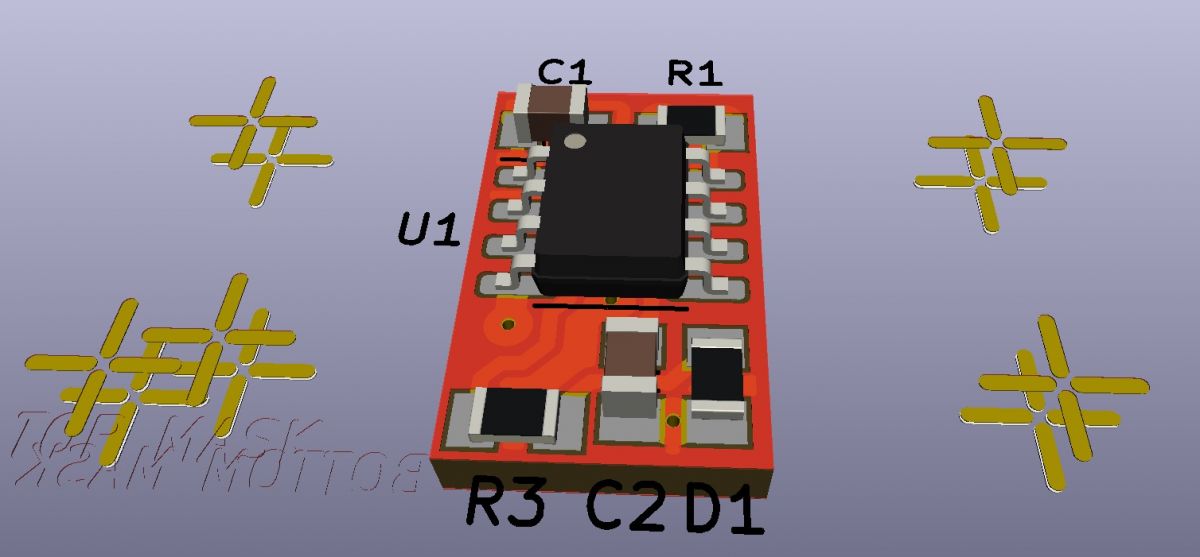

Generatorek 36 kHZ

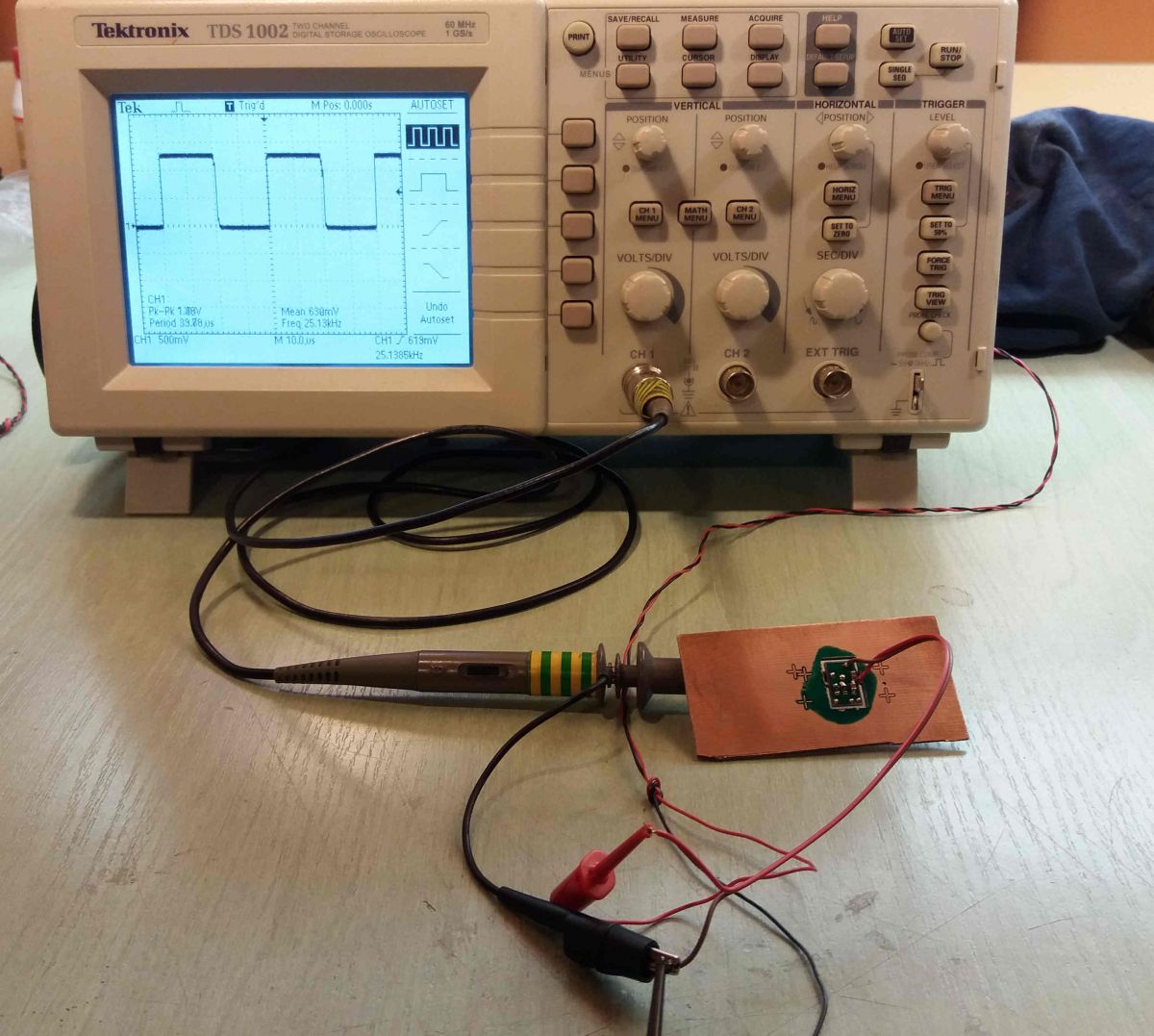

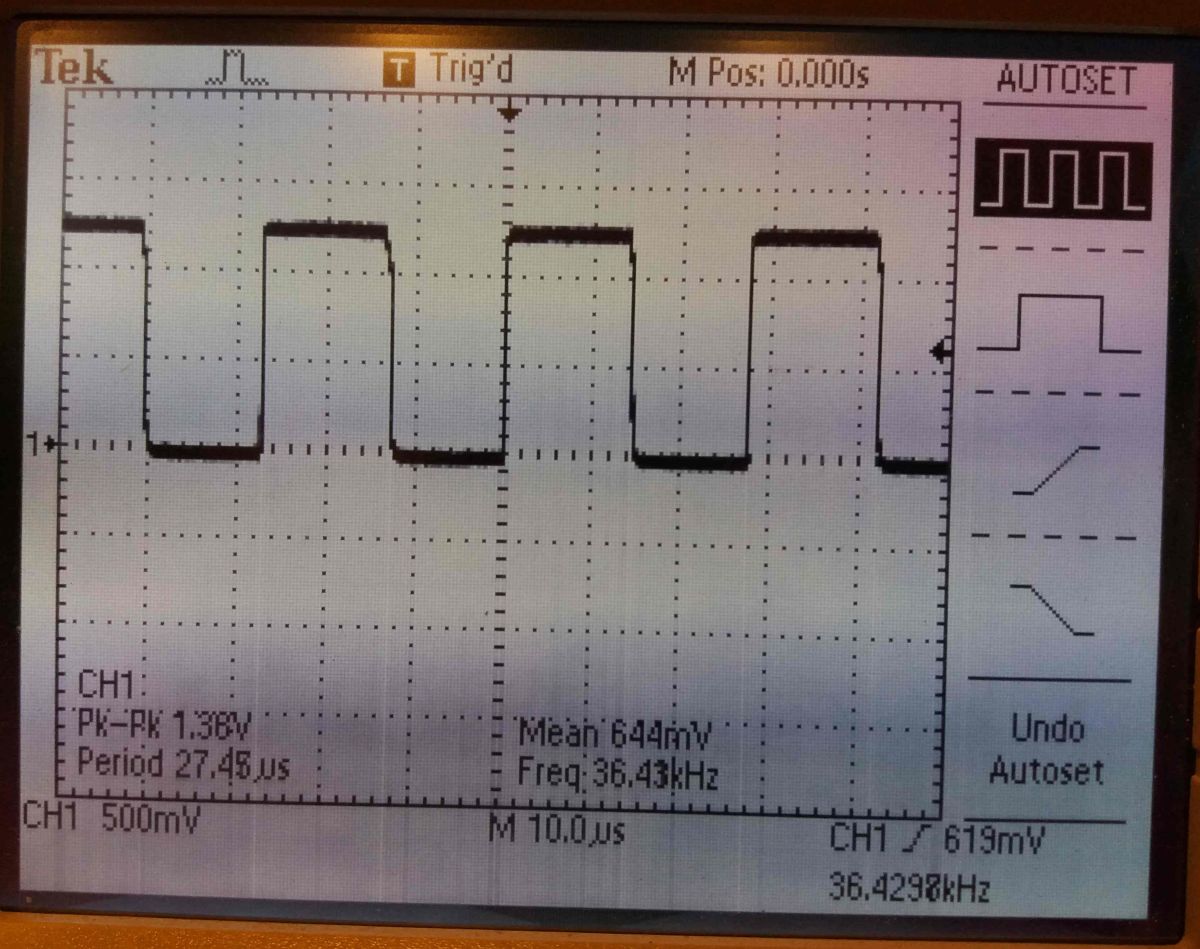

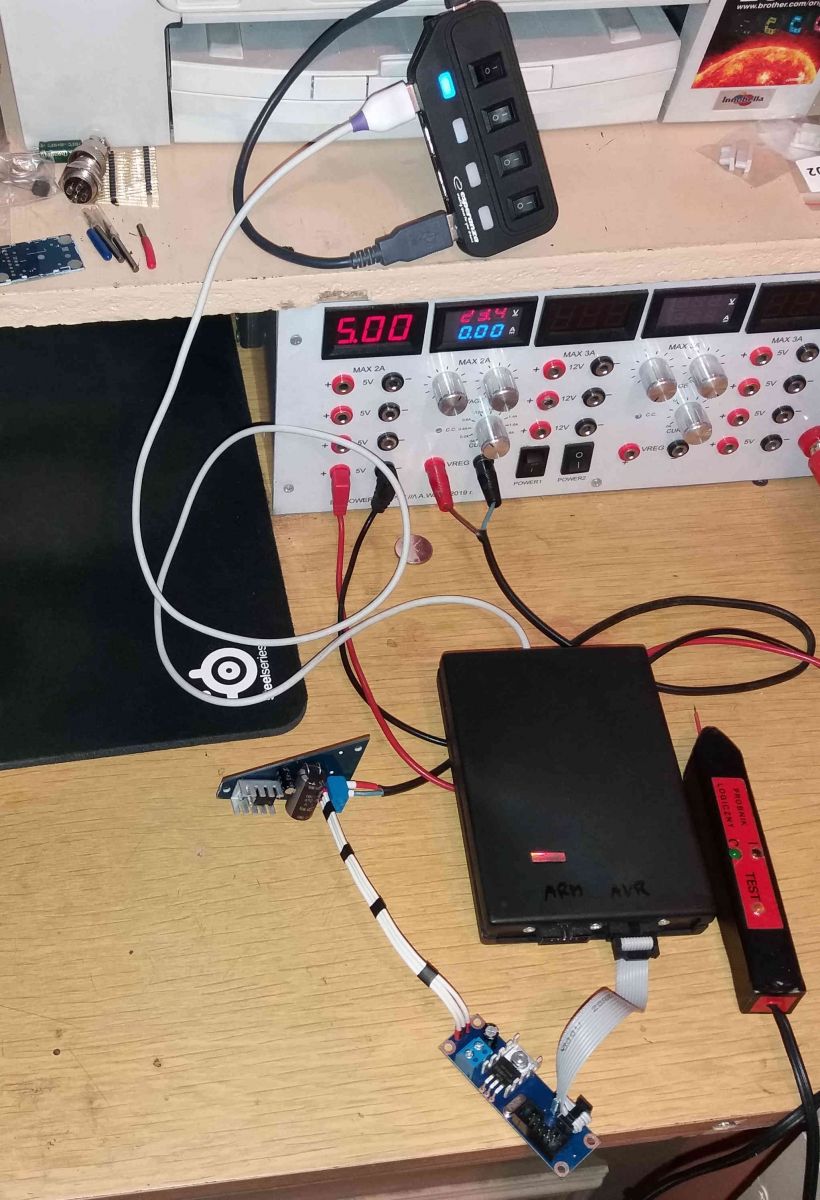

Próby na oscyloskopie


Dodano po 8 [minuty]:

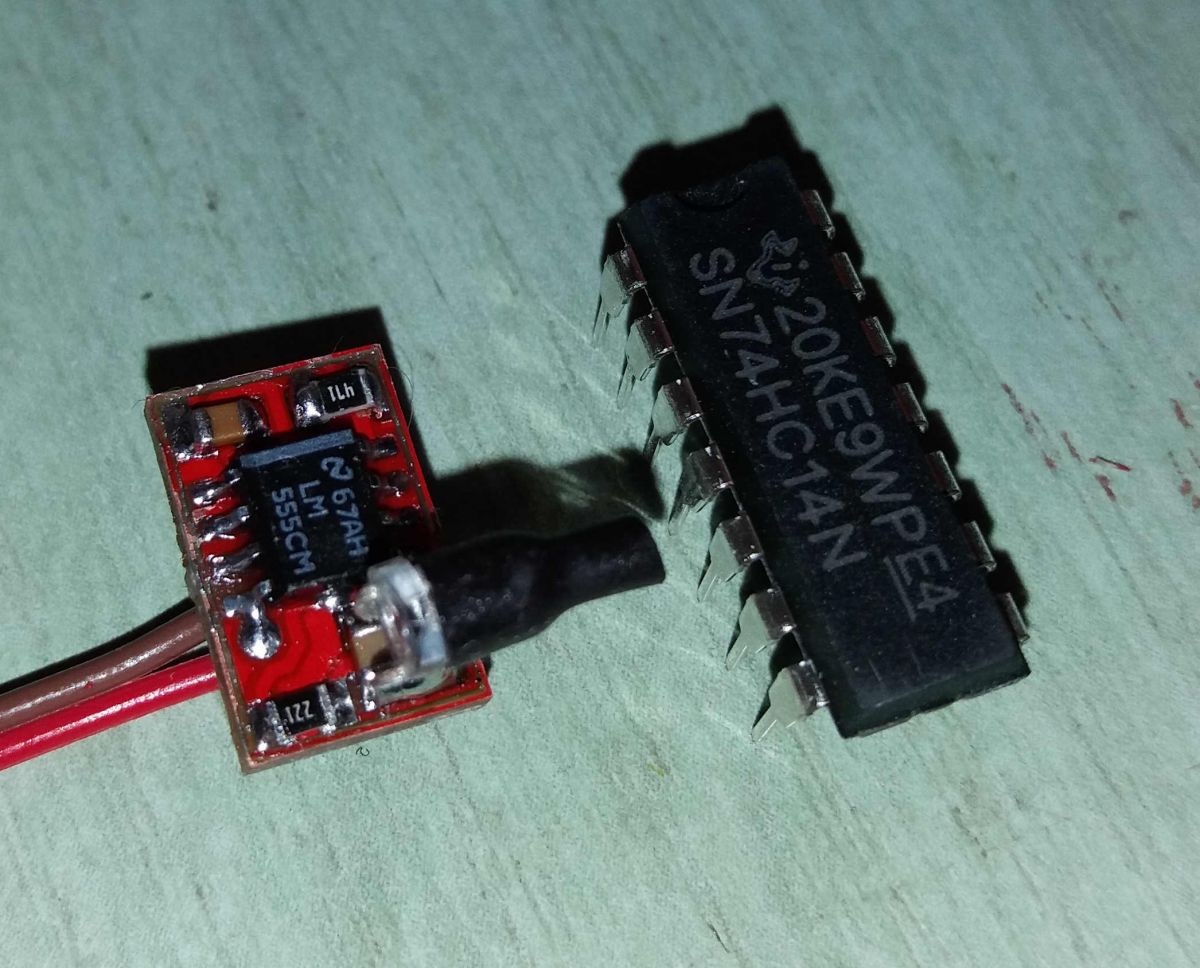

Wygląda jak chiński mikromoduł

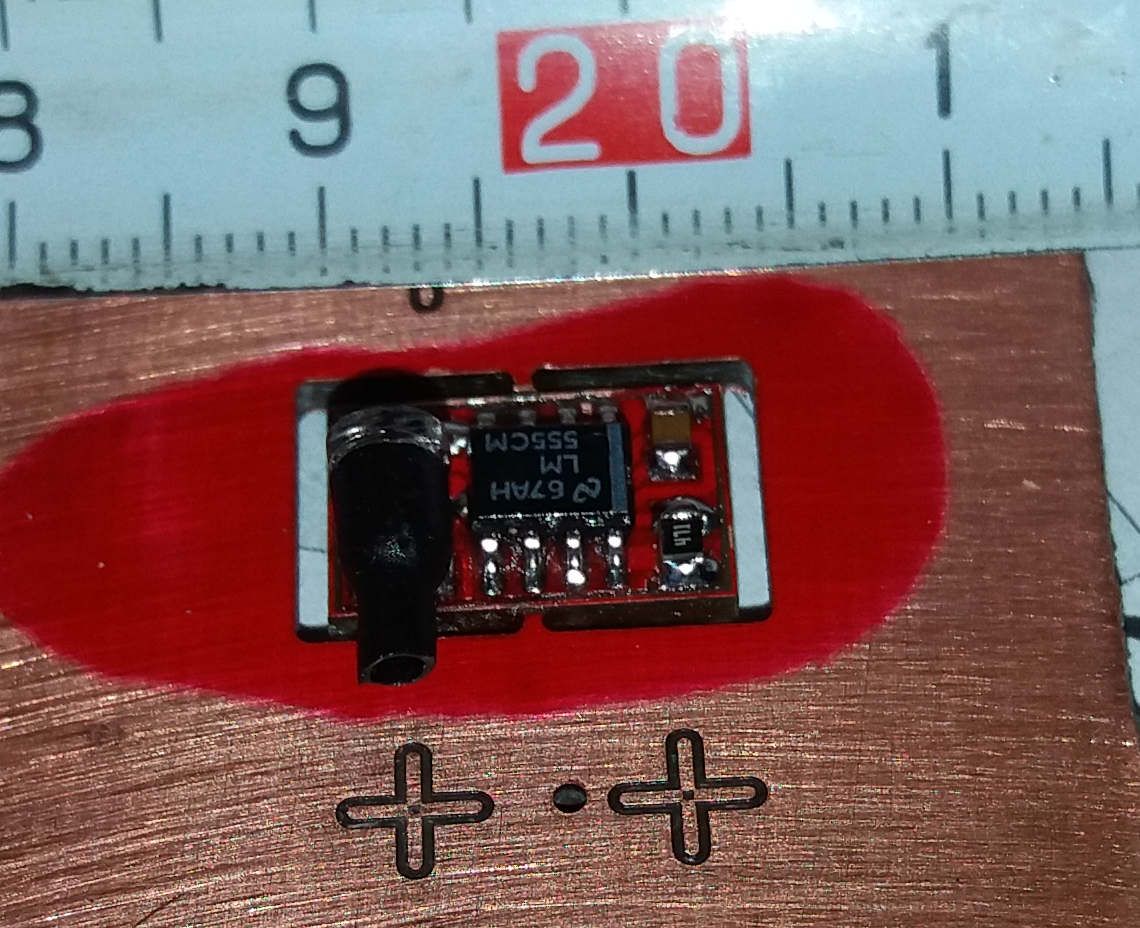

Może nie jest to eleganckie ale musi być przyklejone

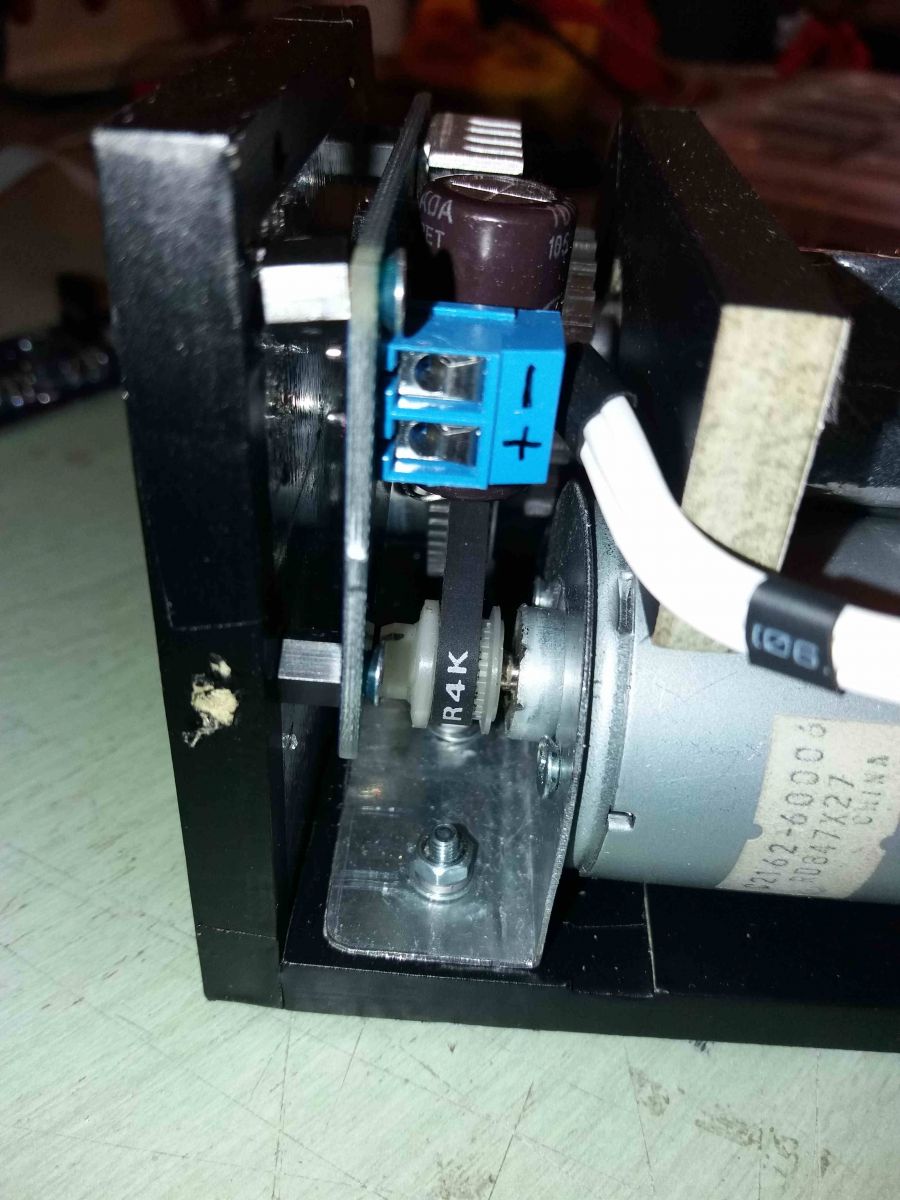

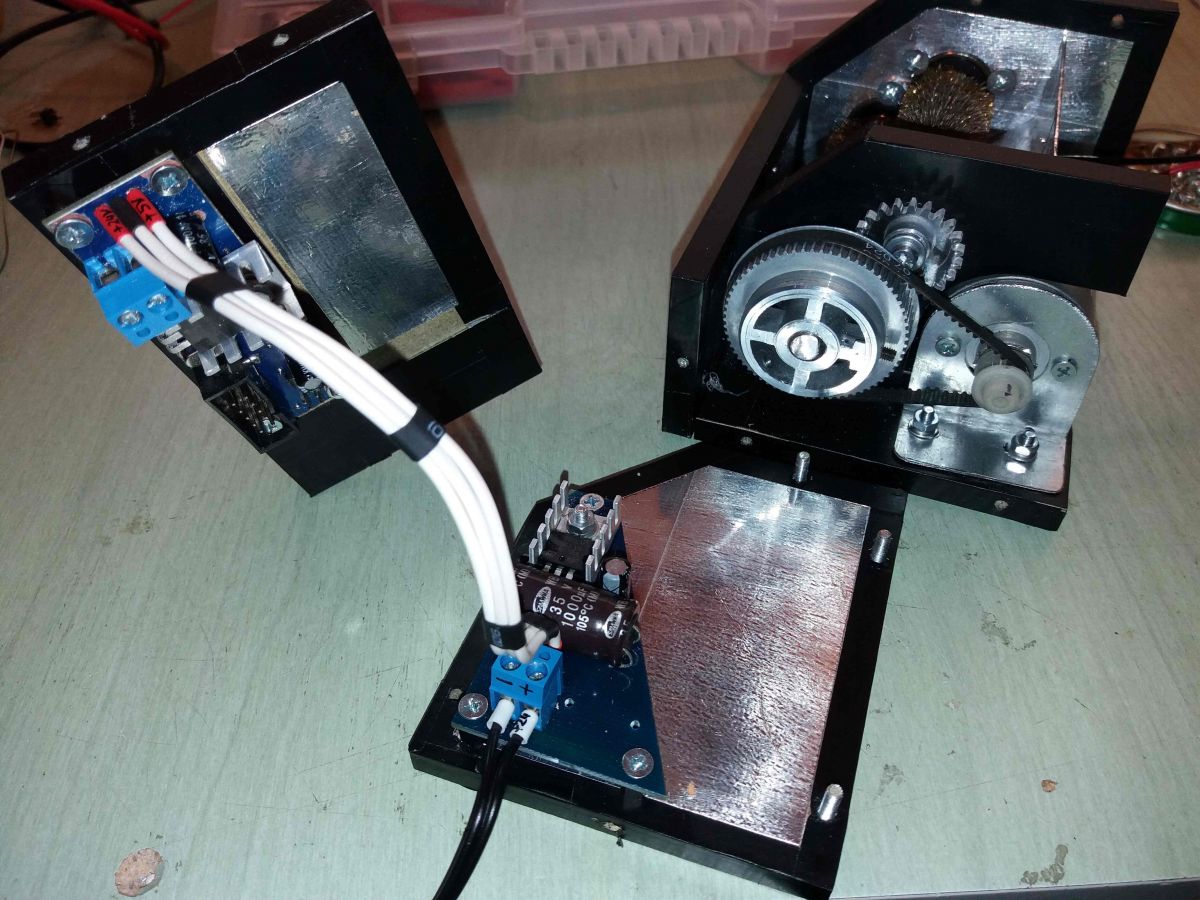

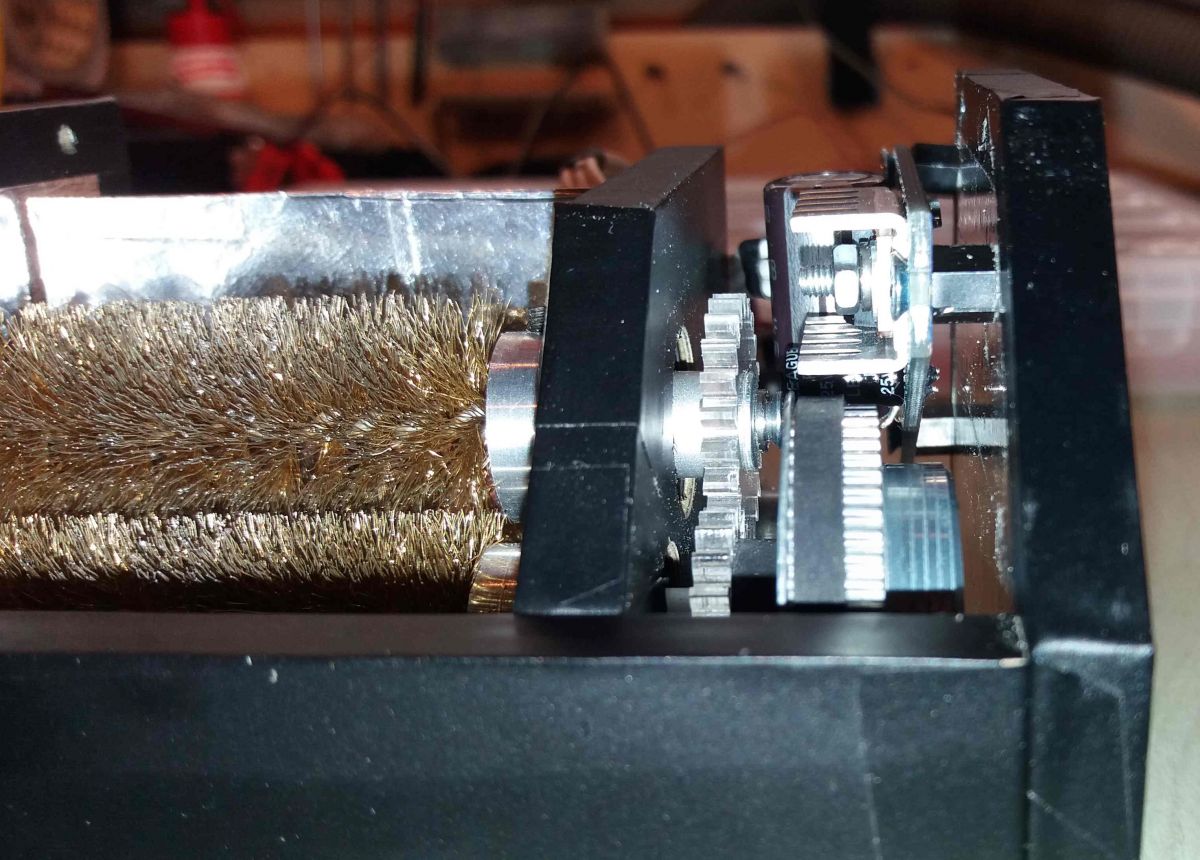

No i składamy do kupy. Słupki z MDF.

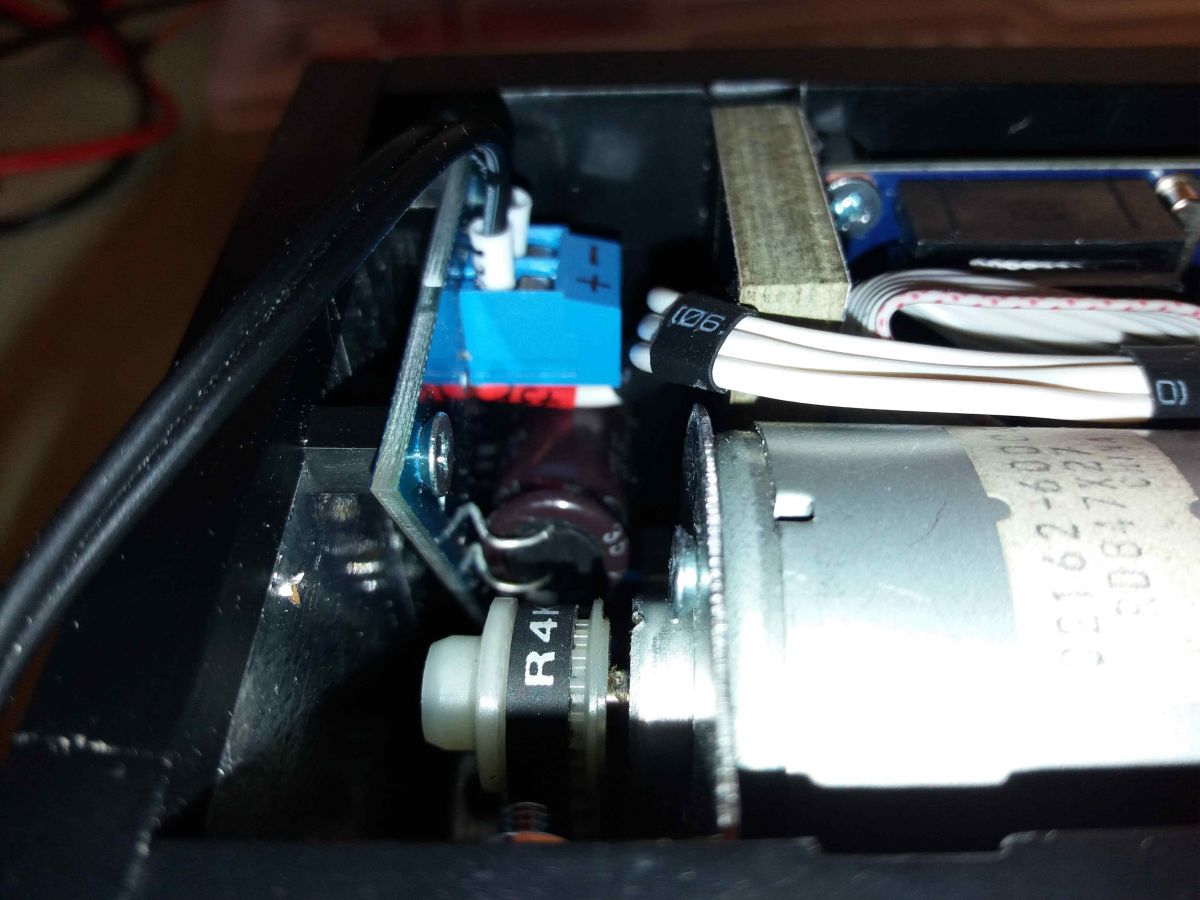

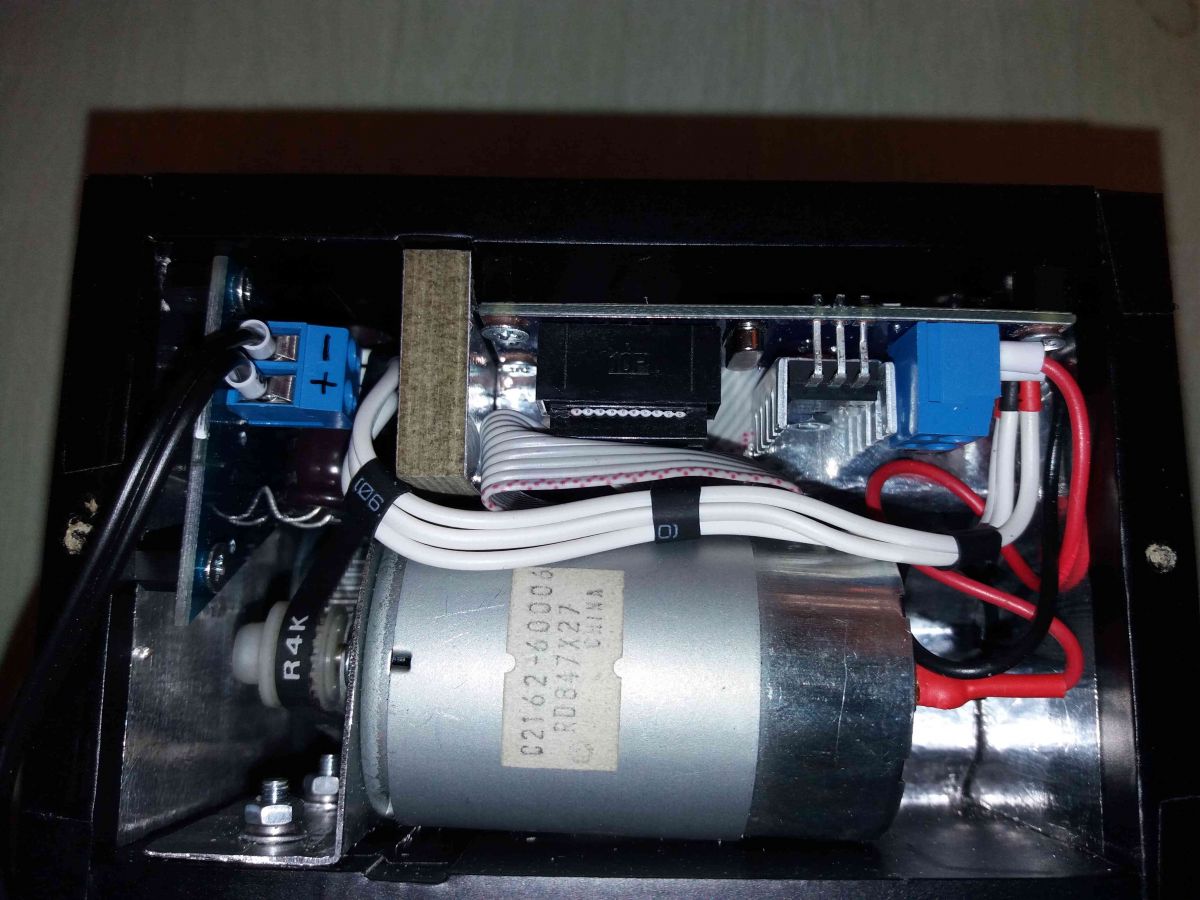

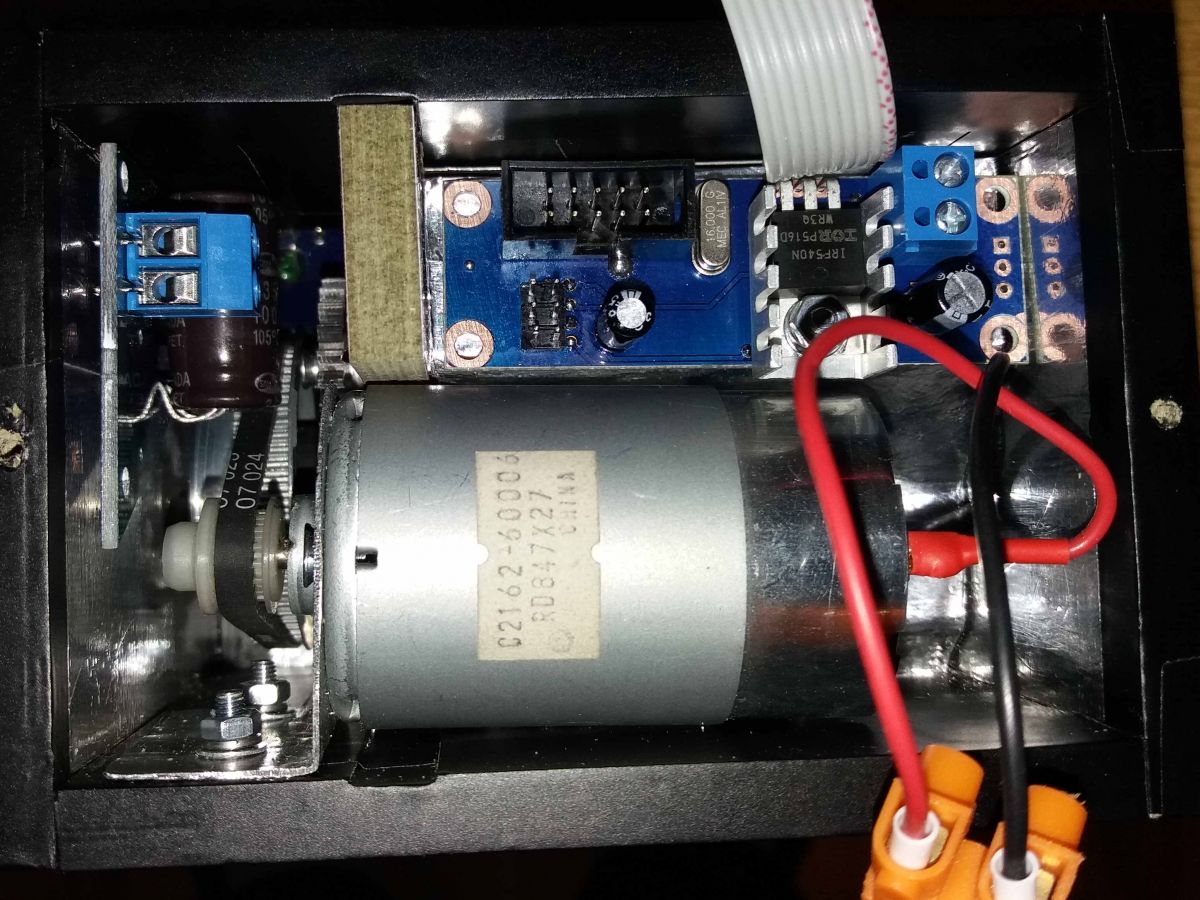

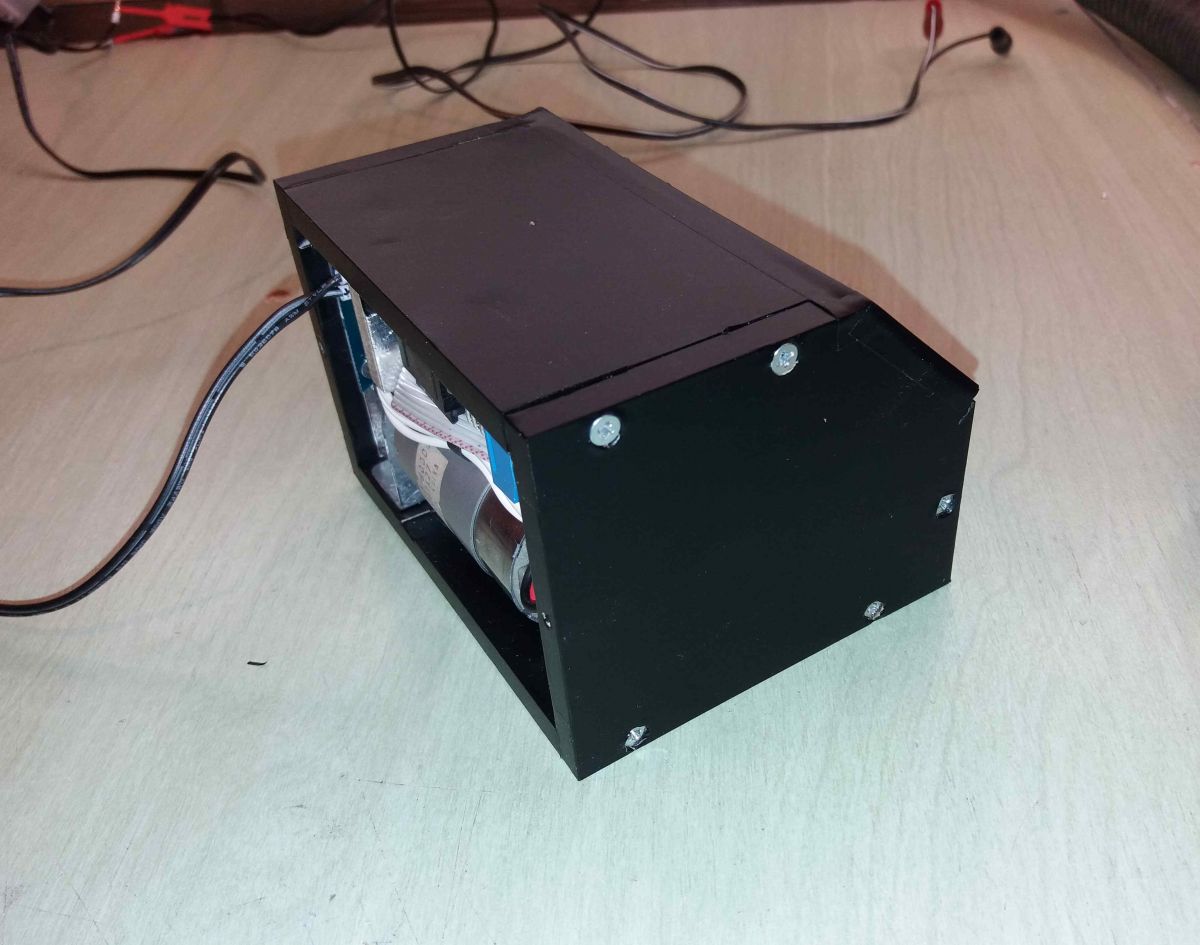

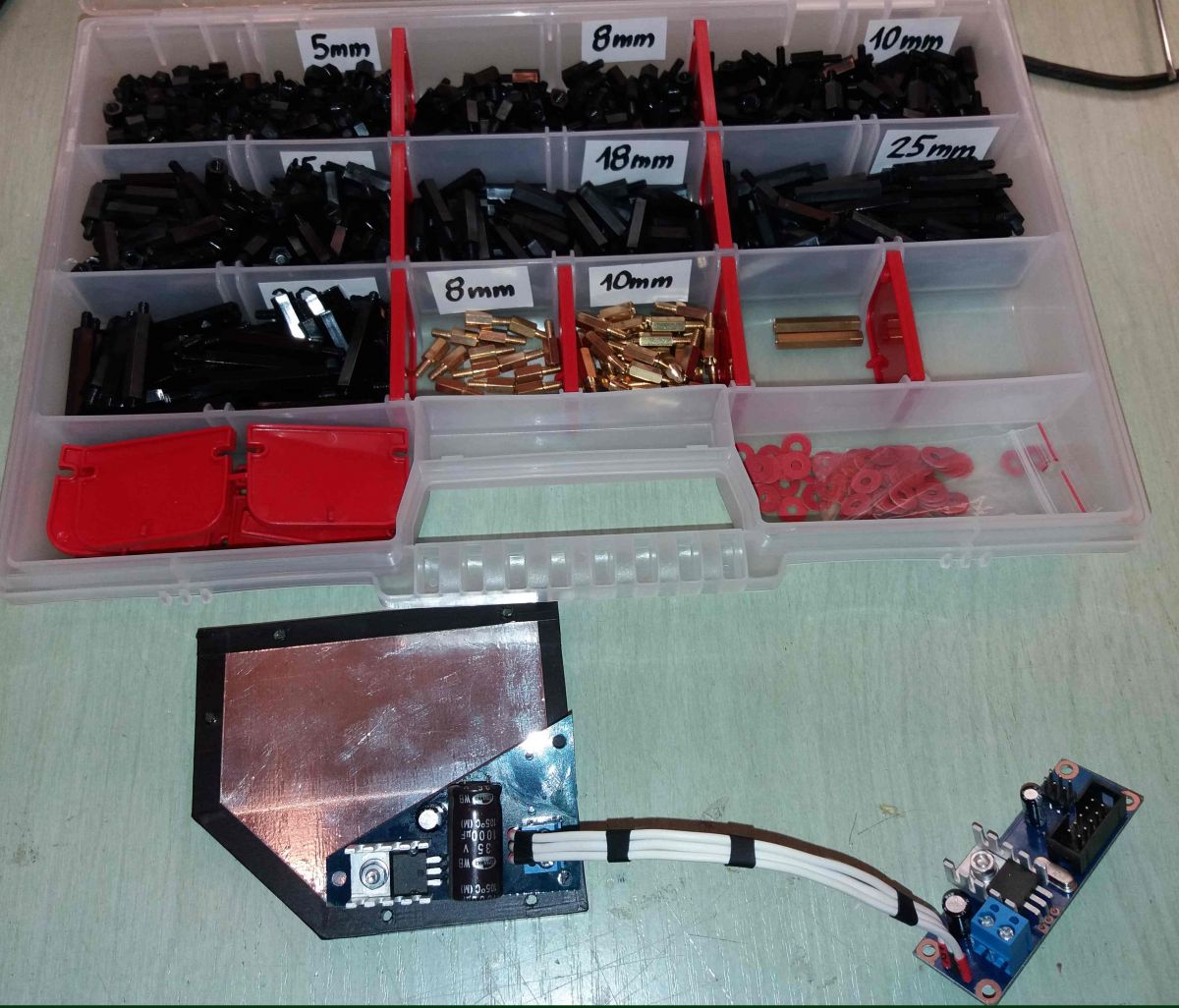

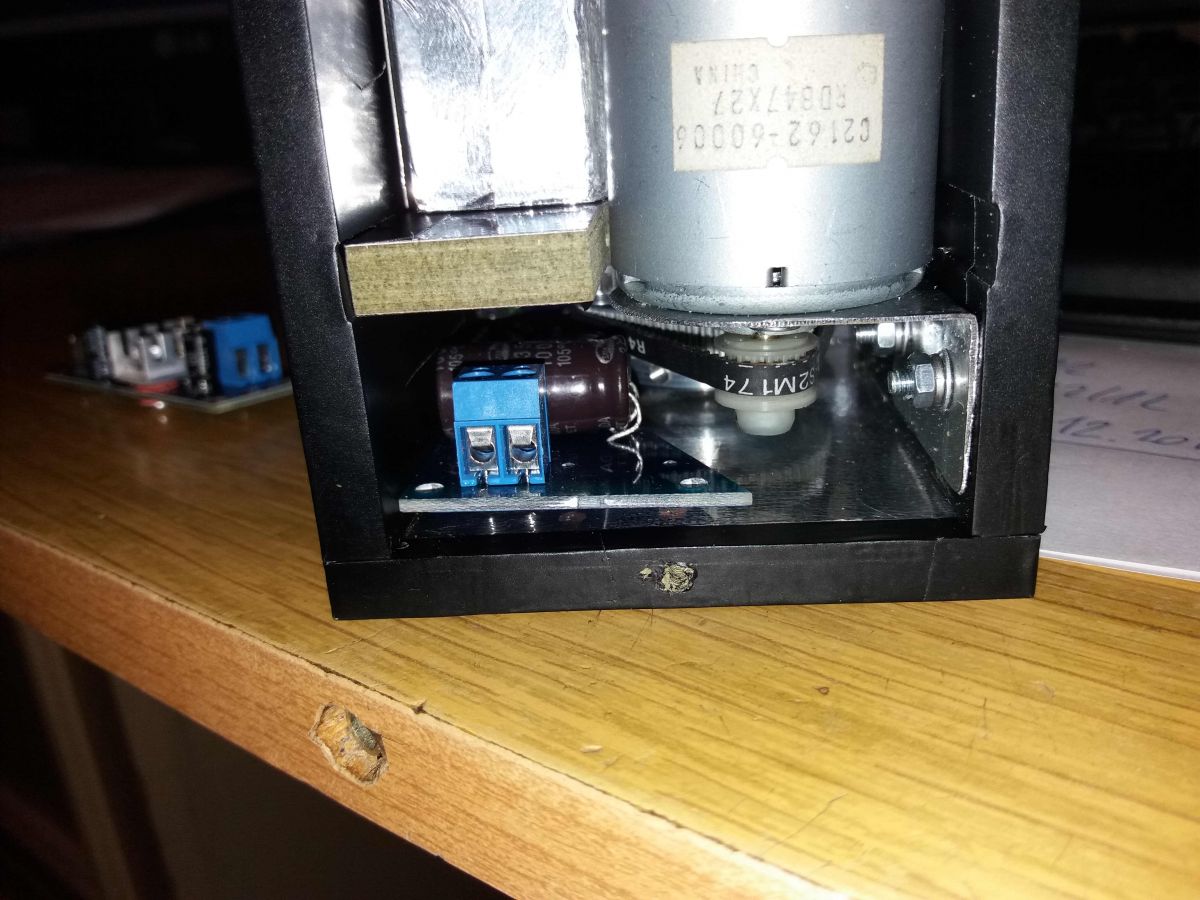

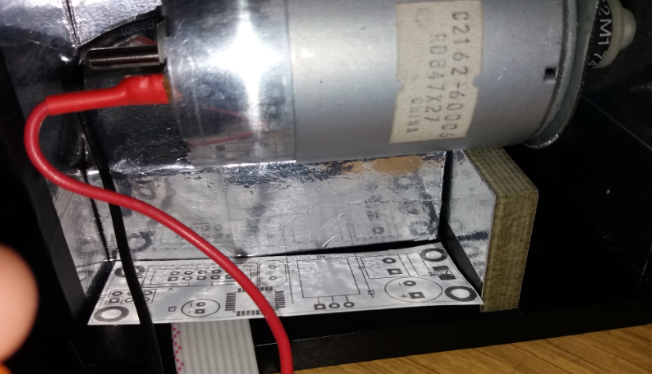

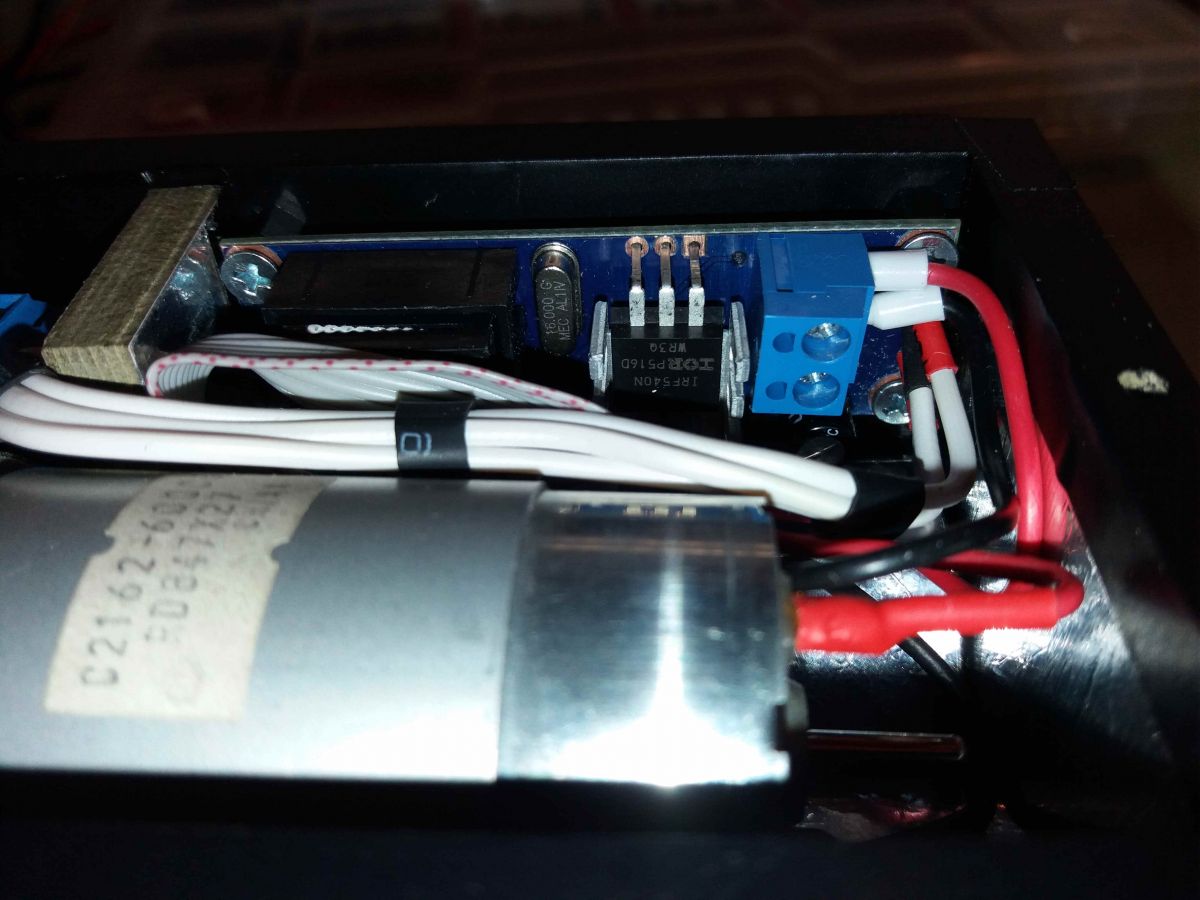

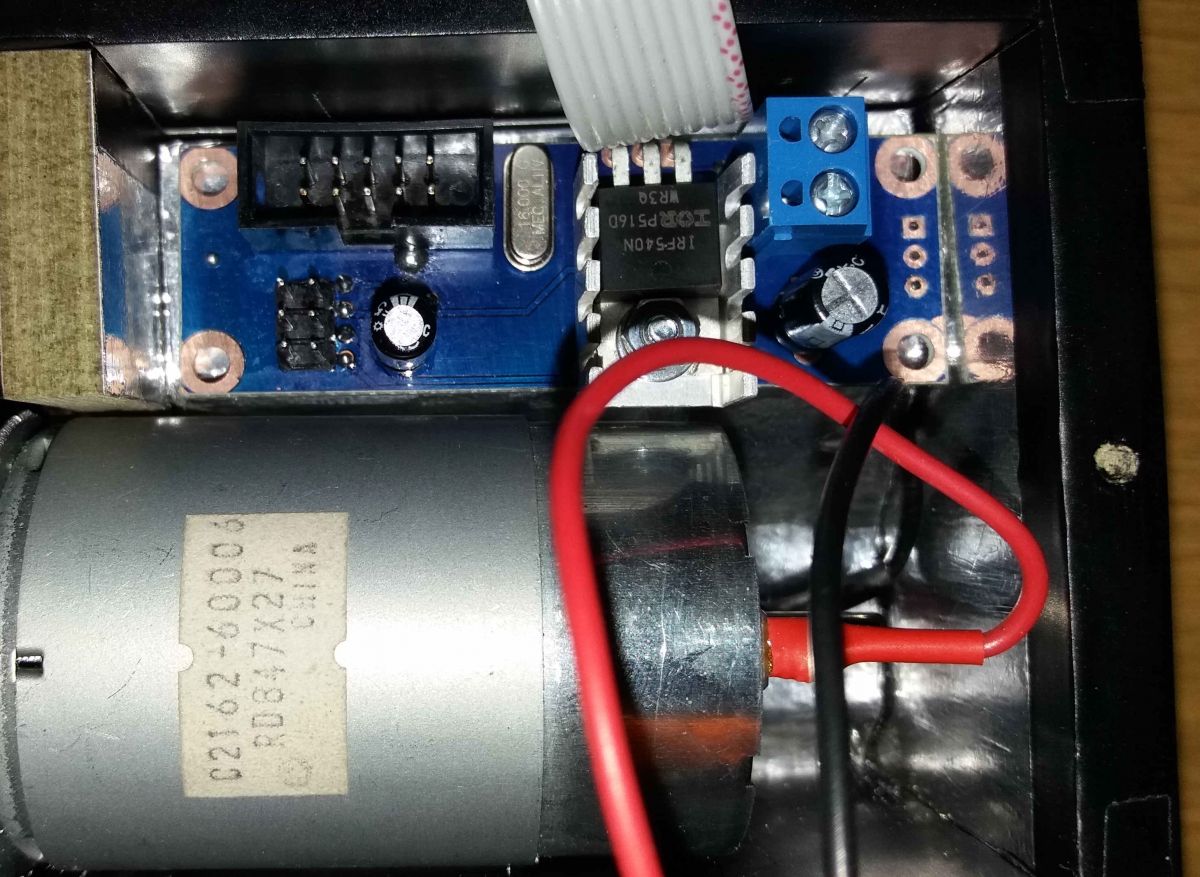

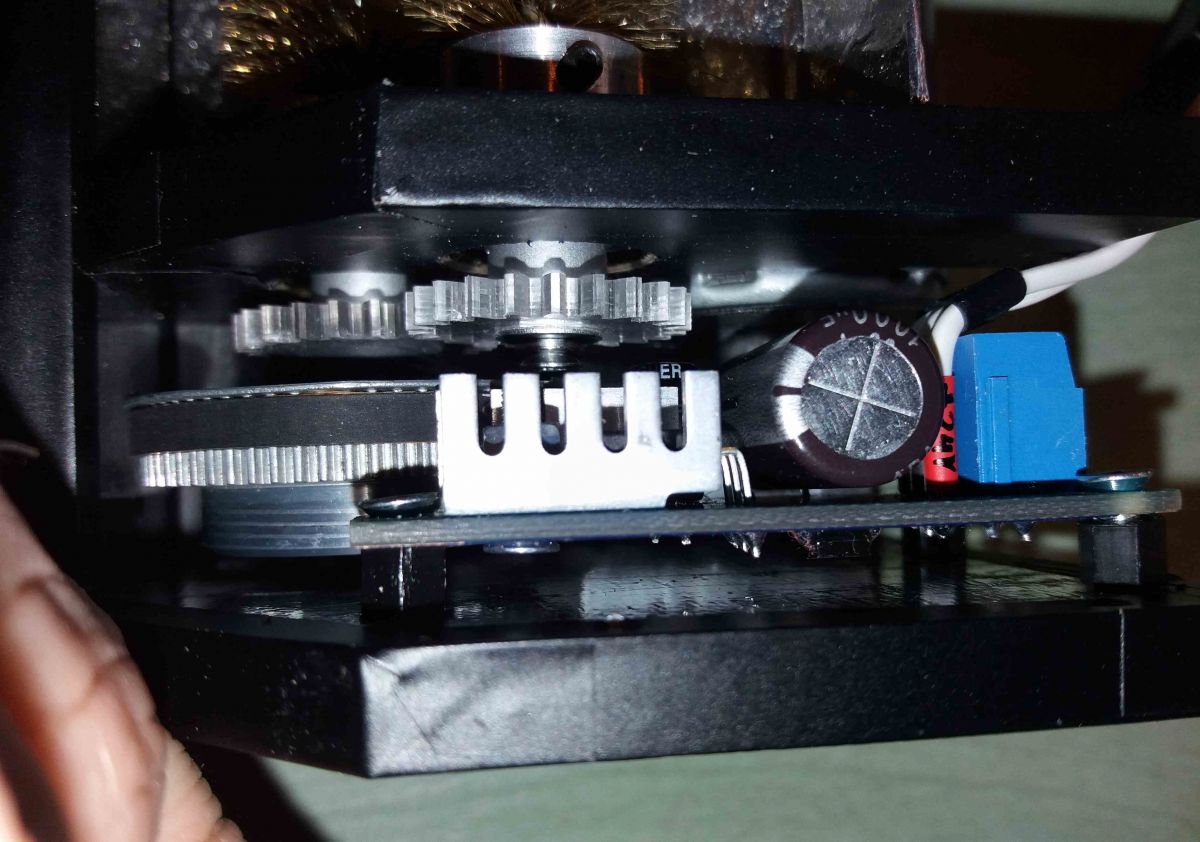

Wszystko zmieściło się na styk


Jak już ma być pięknie to niech będzie


Upchane jak w chińskich zabawkach....


Teraz maskowanie otworów po śrubach

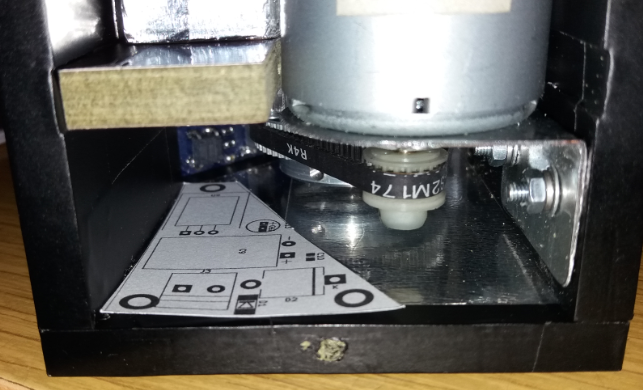

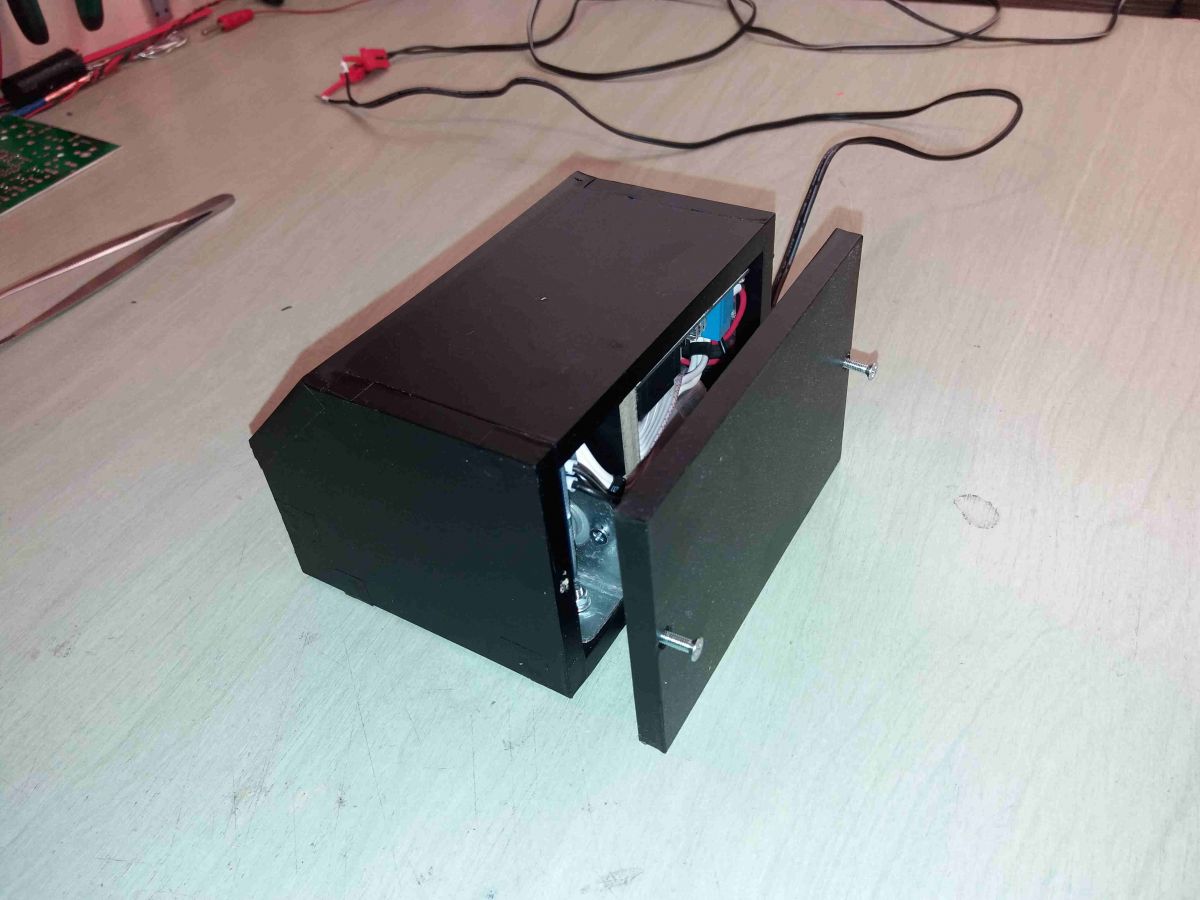

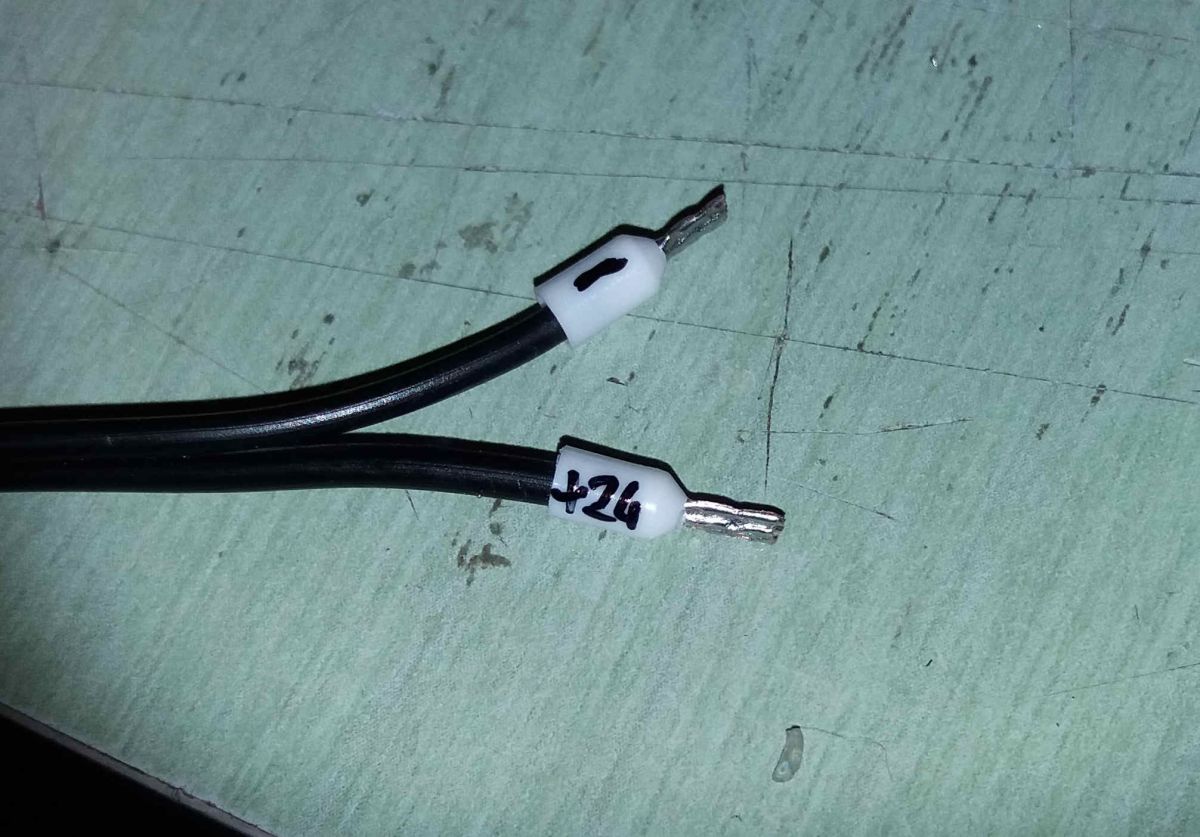

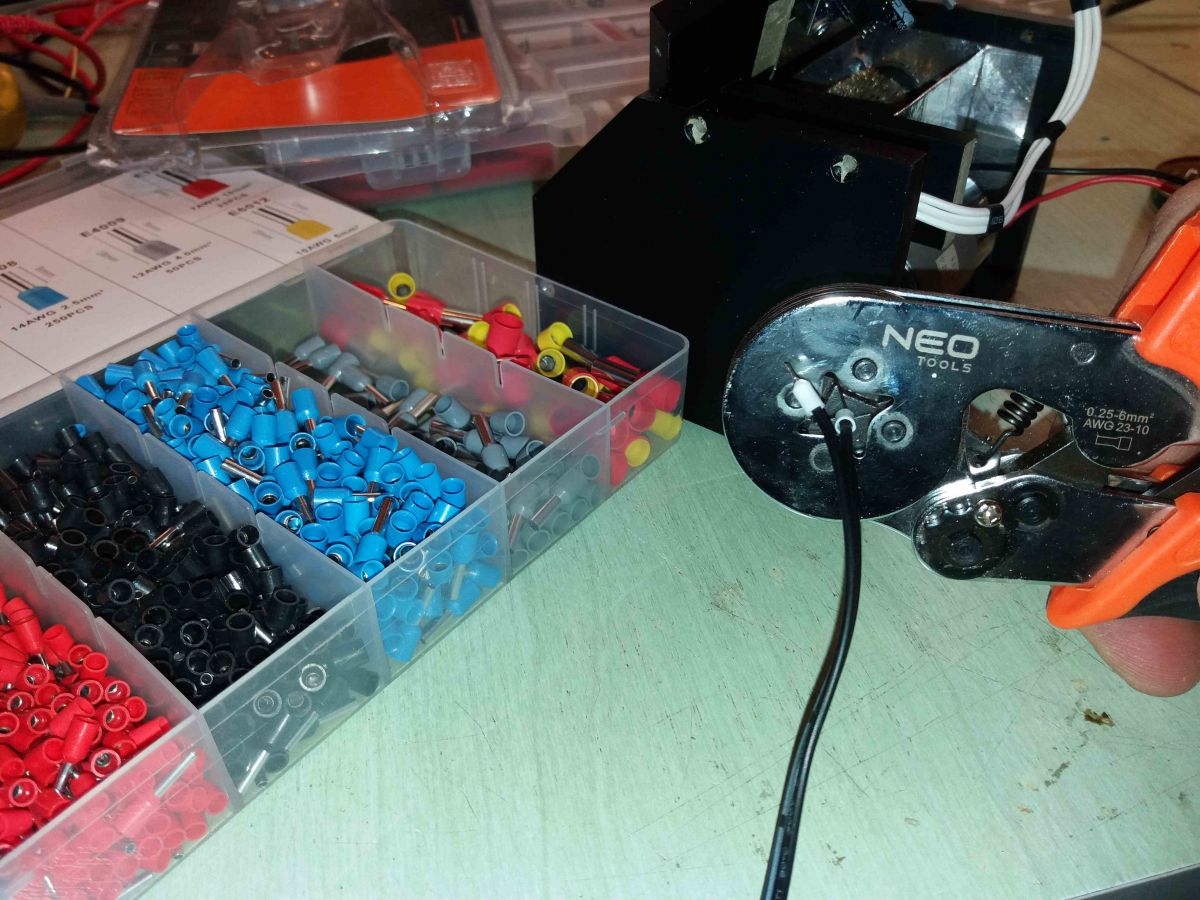

No i pozostała klapa tylna. Na razie się wstrzymuję ponieważ nie wiem, czy kabel pójdzie do tyłu czy do góry


Dodano po 5 [minuty]:



Wygląda jak chiński mikromoduł


Może nie jest to eleganckie ale musi być przyklejone


No i składamy do kupy. Słupki z MDF.


Wszystko zmieściło się na styk


Jak już ma być pięknie to niech będzie


Upchane jak w chińskich zabawkach....


Teraz maskowanie otworów po śrubach


No i pozostała klapa tylna. Na razie się wstrzymuję ponieważ nie wiem, czy kabel pójdzie do tyłu czy do góry


Dodano po 2 [minuty]:

Jeszcze pokaże generatorek


Dodano po 8 [minuty]:

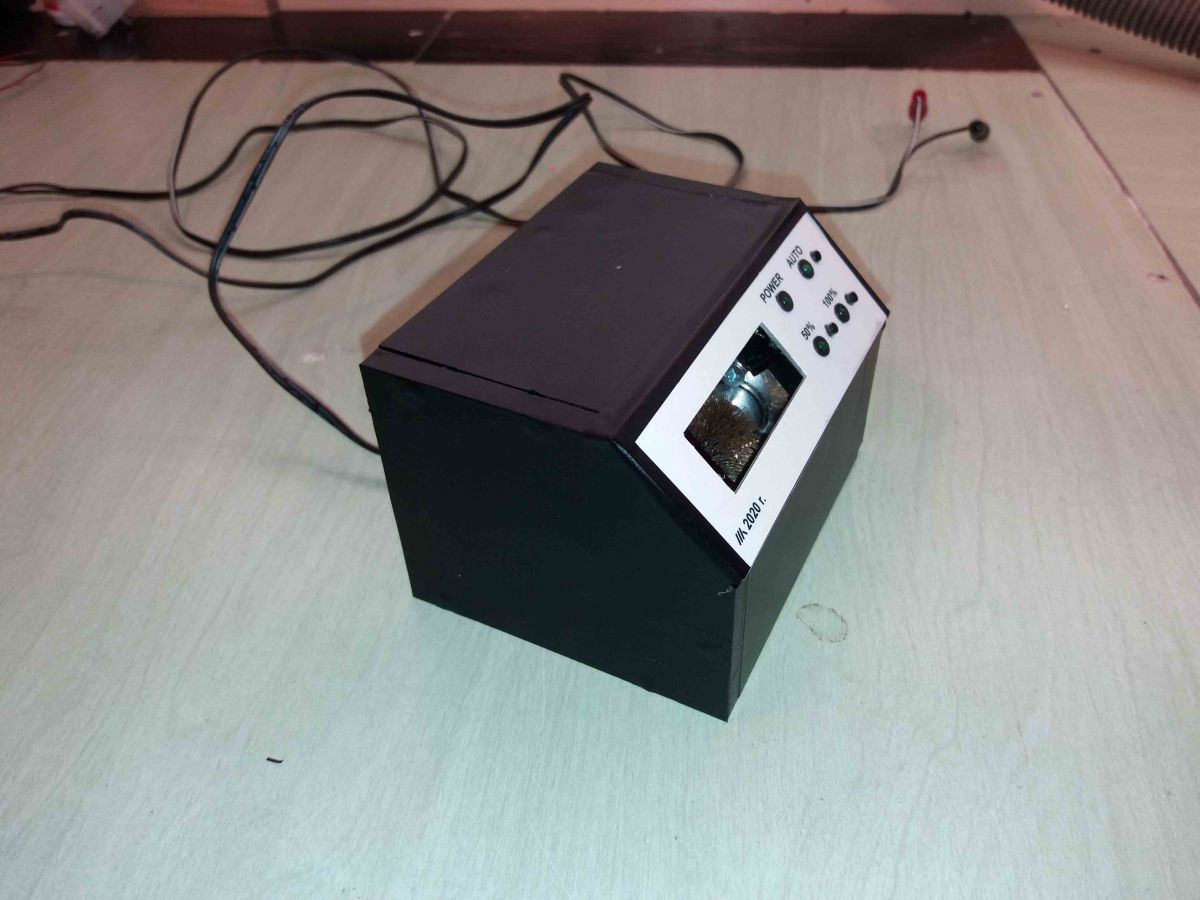

Pozostało mi pokazać jak to działa.

Program obsługuje dwie prędkości obrotowe nazwane jako 100% i 50%. Wolniejsza szybkość jest ustawiana przy pomocy PWM. W tej chwili jest to wartość na poziomie ok. 170 (max. 255). Mam do dyspozycji dwa tryby: automatyczny i zwykły. Przy automacie po włożeniu grota czyścik uruchamia się samodzielnie. Może na filmie będzie to lepiej widać.


Dodano po 34 [minuty]:

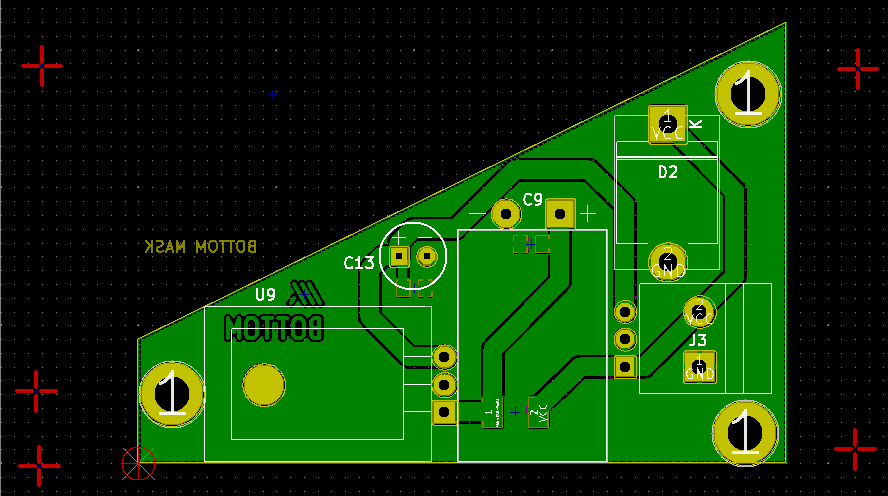

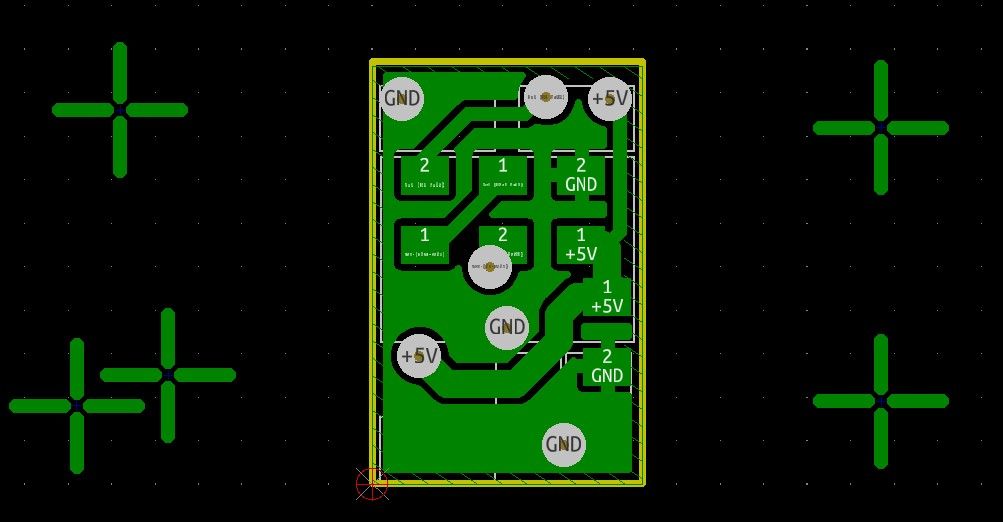

Płytki i schematy do projektu
generat...zip (35.98 kB)Musisz być zalogowany, aby pobrać ten załącznik.
plyta.zip (91.42 kB)Musisz być zalogowany, aby pobrać ten załącznik.
zasila..zip (45.46 kB)Musisz być zalogowany, aby pobrać ten załącznik.
czolow..zip (80.21 kB)Musisz być zalogowany, aby pobrać ten załącznik.

Udostępniłbym jeszcze plik HEX ale AVRStudio automatycznie wgrało mi go do procka i nie mam bladego pojęcia gdzie go szukać.
W zasadzie cały projekt jeż już opisany. Mam nadzieję, że w miarę jest to pokazane i wszystko jest jasne.

Jak już wspomniałem, przyszła paczka z Chin. 10 grotów T12 + stacja + kolba. Na pewno dorobię jeszcze pięterko do czyścika. Tylko nie wiem czy aby nie będę już zanudzał kolegów .....

Zwracam honor kolegą za moją wypowiedź.
To ostatnie urządzenie zaprojektowane, wykonane i pokazane to jest naprawdę majstersztyk.

Fajnie, że się podoba

^ToM^ napisał:

Zdaje się, że póki co nic lepszego, co nie niszczyłoby grota nie wymyślono.

Najlepsze są własne palce, jeden ruch i grot czysty, oczywiście bez jego studzenia.
Skóra na palcach jest bardzo "przyjazna" dla trwałości grota.
Niestety, ostatnio chinole wypuścili na rynek "groty" które nadają się tylko do wsadzenia chińczykowi ..... wiadomo gdzie.

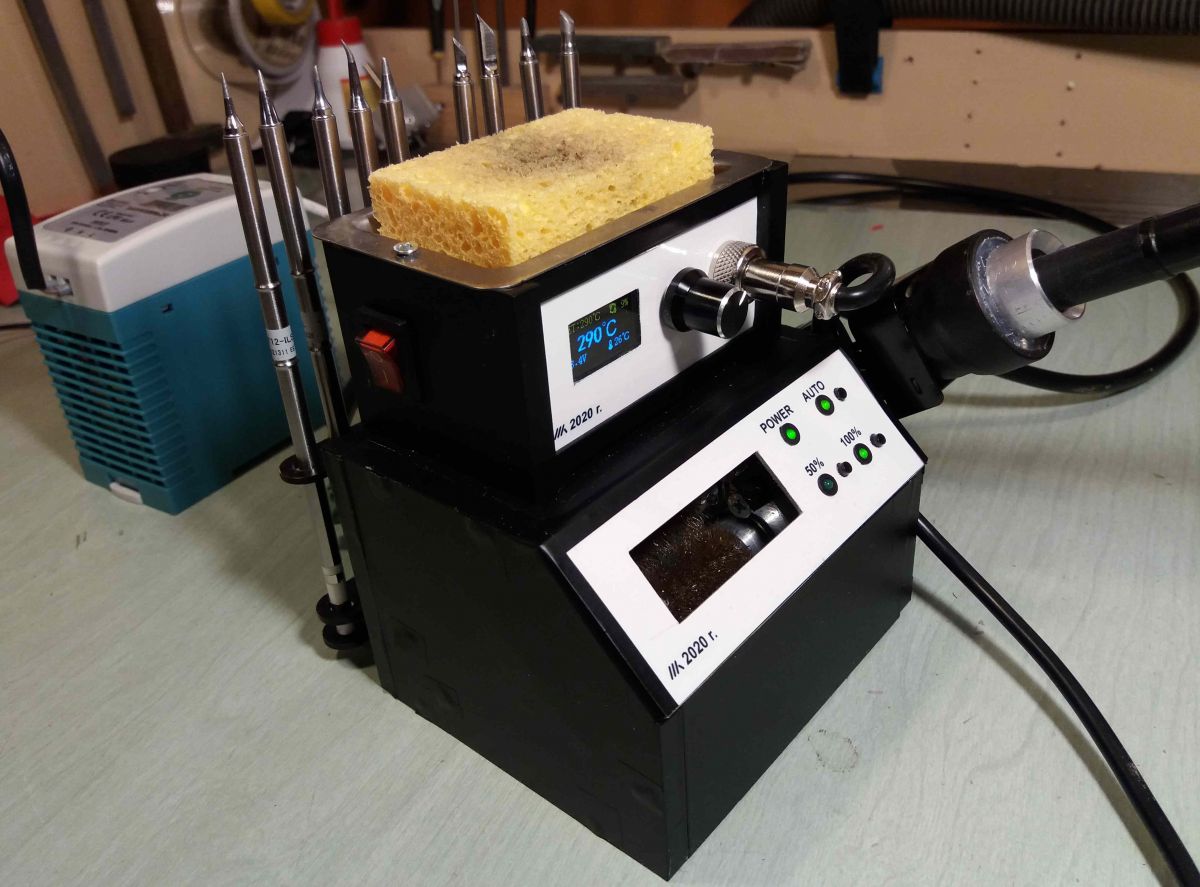

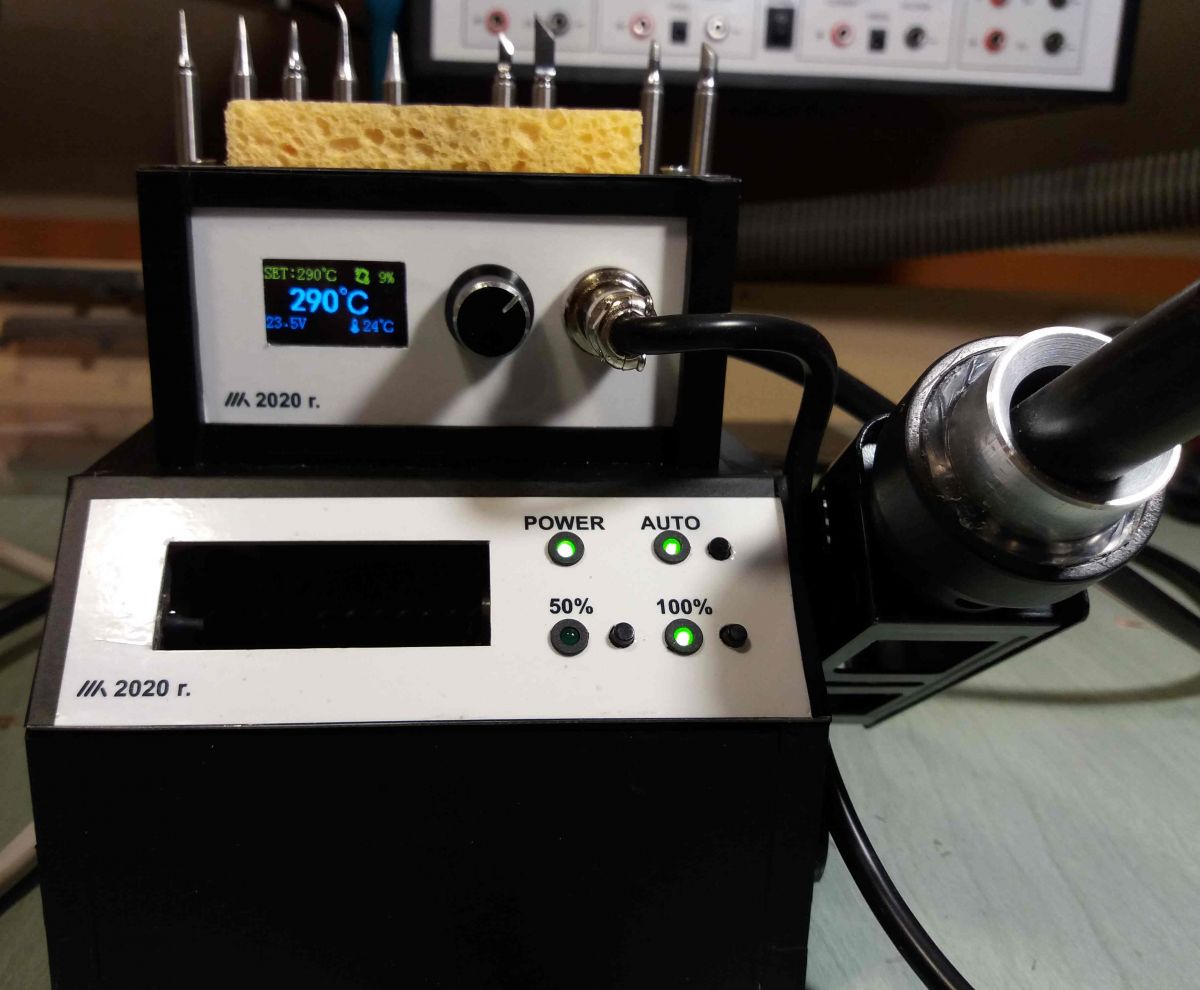

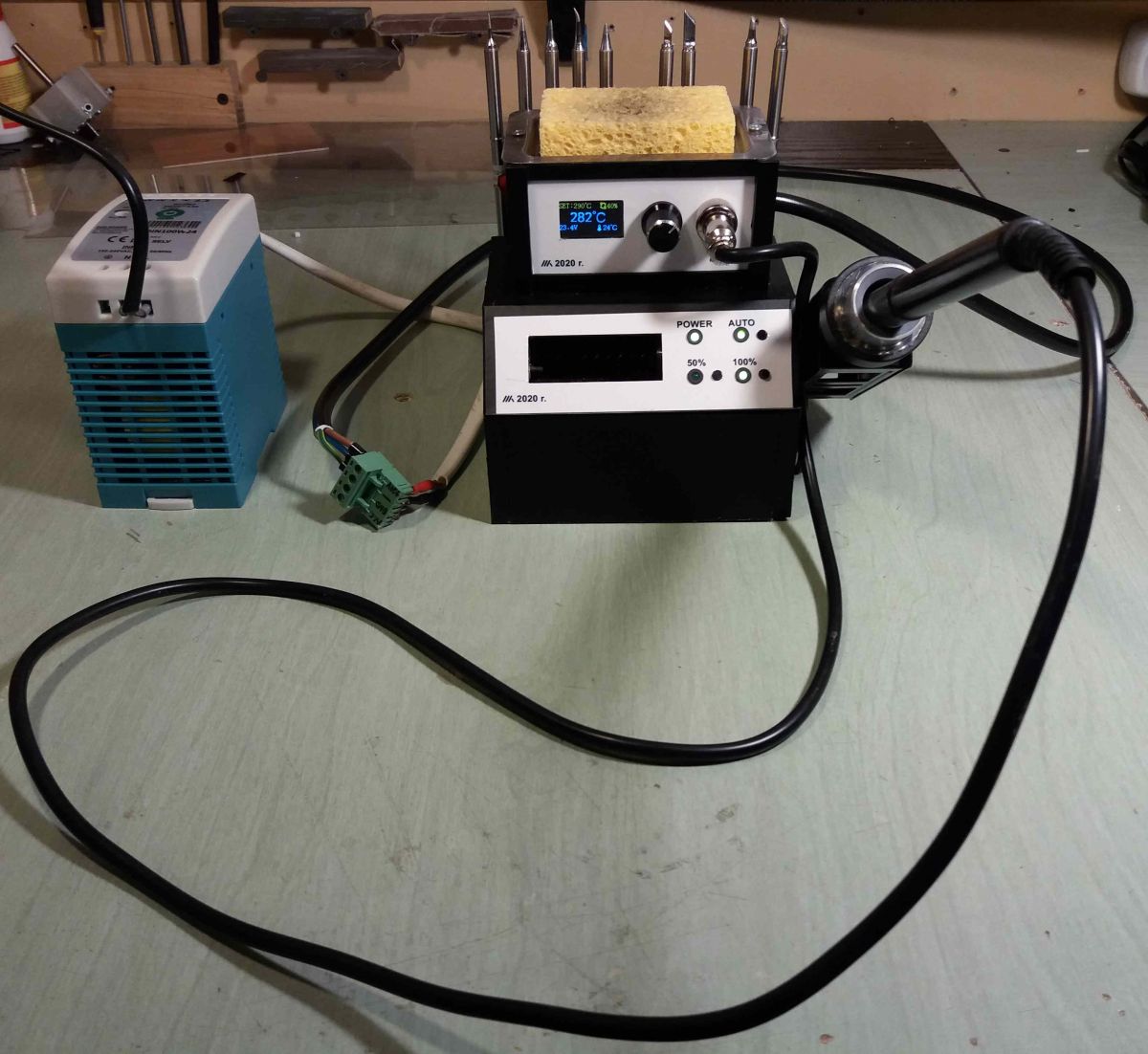

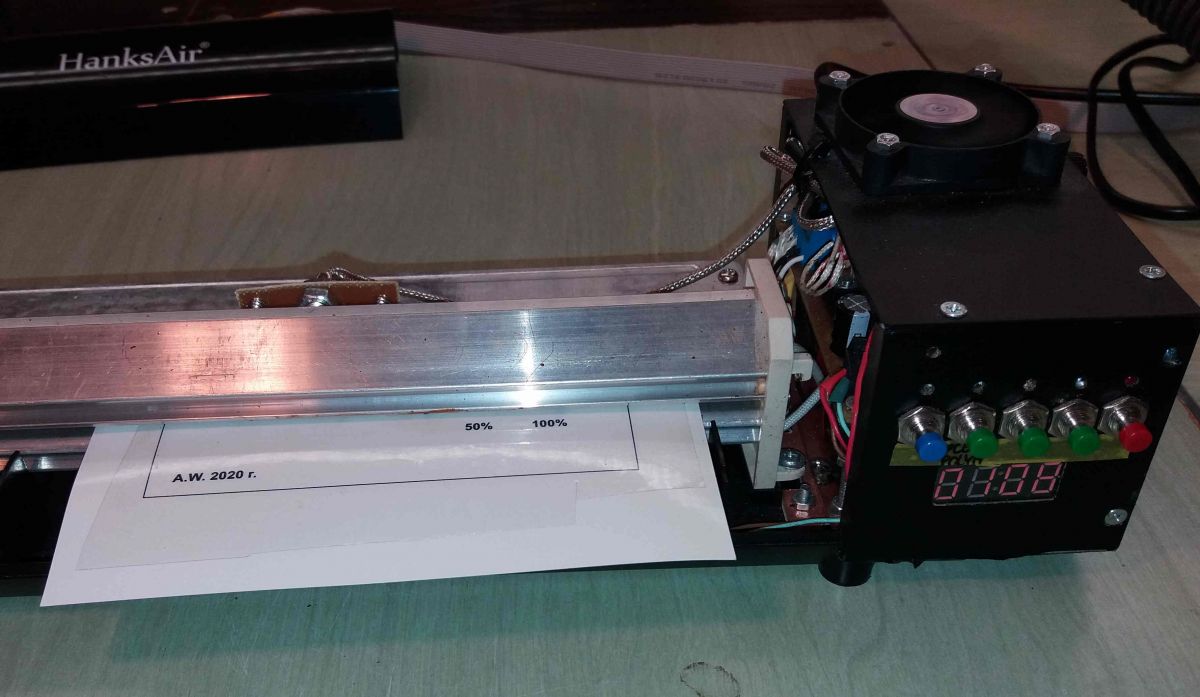

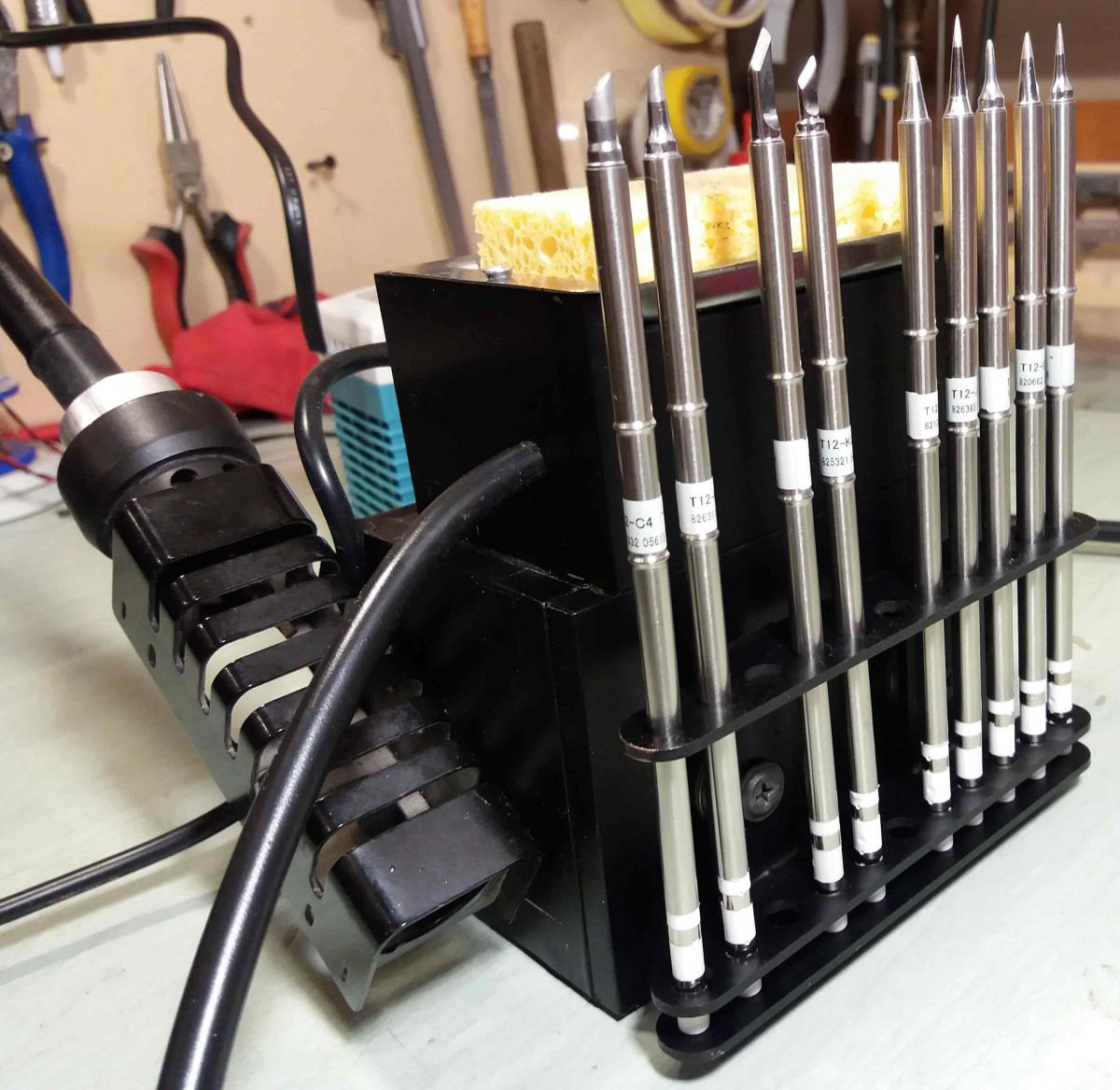

Wprowadziłem pewne "doróbki". Teraz jest automat i gąbka.
