Wnętrza radia Monika od Eltra Audiox, model 410, FM/LW

Jakie zastosowanie mają gąbeczki w cewkach? Stabilizacja uzwojenia?

Czy odbiór fal długich jest możliwy czy tonie w zakłóceniach?
Ciekawe ile takie radio może pograć na zasilaniu bateryjnym.
Brak zasilacza impulsowego może ułatwić odbiór LW.

>>21272699

Tak, dokładnie. Przy np. upadku czy uderzenia radia nie następowało rozstrojenie cewek.

szymon122 napisał:

Jakie zastosowanie mają gąbeczki w cewkach? Stabilizacja uzwojenia?

Gąbki są nasączone czymś parafinopodobnym - chodzi o tłumienie drgań cewki.
Cewka drgając w wyniku uderzenia będzie odstrajać obwód i drgania będzie słychać w głośniku (tzw mikrofonowanie cewki) Najwyraźniej efekt jest zauważalny na cewce heterodyny - drgająca cewka wprowadza dodatkową modulację częstotliwości w rytm drgań.

Niestety od lat produkowane są tandetne odbiorniki, w których gałka strojenia jest zamocowana bezpośrednio do kondensatora obrotowego. W dodatku trzeba kupić baterie lub mieć dostęp do zasilania sieciowego.
Wolę już te strojone elektronicznie z wbudowanym akumulatorkiem i zasilaniem z ładowarki od telefonu. Zwłaszcza, że dostałem takie wda jako gratis do zakupów.

Właśnie na to samo chciałem zwrócić uwagę - brak przekładni między agregatem strojeniowym a pokrętłem, przez co zerowa precyzja strojenia, tylko po to, by zaoszczędzić kilka groszy na osprzęcie i skali. Ciekawe czy trzyma zestrojenie stacji, czy trzeba co jakiś czas korygować.

p.kaczmarek2 napisał:

ciekawe czy da się znaleźć 1:1 odbiornik u innego sprzedawcy, bez polskiej nazwy i oznakowań...

Oczywiście że tak, przecież to typowo chiński tani wyrób, tłuczony na zlecenie wielu firm.
Przykłady:
https://www.mediaexpert.pl/telewizory-i-rtv/d...rtv/radia/radio-nedis-rdfm1340gy-czarno-szary
https://www.sencor.pl/przenosne-radio/srd-210-b

Współczesna Eltra nie ma nic wspólnego z dawną bydgoską Eltrą, poza zbieżnością nazwy. Cała produkcja poza Polską.

Radio w środku typowy chińczyk, nie jedno takie widziałem i rozbierałem. Nic specjalnie ciekawego.
Trafka też w tego typu sprzętach widywałem z podwójnym uzwojeniem, ciekawe z czego to wynika?

Pozdrawiam,
A.

James596 napisał:

Ciekawe czy trzyma zestrojenie stacji, czy trzeba co jakiś czas korygować.

Raczej trzyma bo widać że jest obwód ARCz z dodatkową diodą pojemnościową w obwodzie oscylatora FM. Dzięki temu nie trzeba też precyzyjnie wstrajać się do stacji na zakresie FM
A na zakresie fal długich niewielkie ostrojenie heterodyny w czasie nie jest odczuwalne. Na tym zakresie precyzyjne strojenie też nie jest potrzebne, zwłaszcza że stacji tyle co kot napłakał. To nie krótkie czy średnie gdzie precyzja strojenia już się przydaje, a których w tym radiu i tak brak.

Czyli podsumowując, gałka strojenia bezpośrednio na osi kondensatora w tym akurat radyjku to nie jest wielki problem.
Większy problem to wyjątkowo marne, bezołowiowe lutowanie, które prędzej czy później da się we znaki. Zresztą autor tematu już na to też zwrócił uwagę.
Chińskie kondensatory elektrolityczne prawdopodobnie też po kilku latach dokonają żywota.
Produkt tylko na kilka lat a potem niestety do utylizacji...No chyba że trafi w ręce jakiegoś elektronika-amatora który cierpliwie poprawi trefne punkty lutownicze.

Radio bardzo minimalistyczne bo cena też bardzo niska.
Ale nikt nie zwrócił uwagę na bardzo rozszerzoną instrukcję załączona do tego radyjka.
Teraz takich instrukcji nie załącza ją.

p.kaczmarek2 napisał:

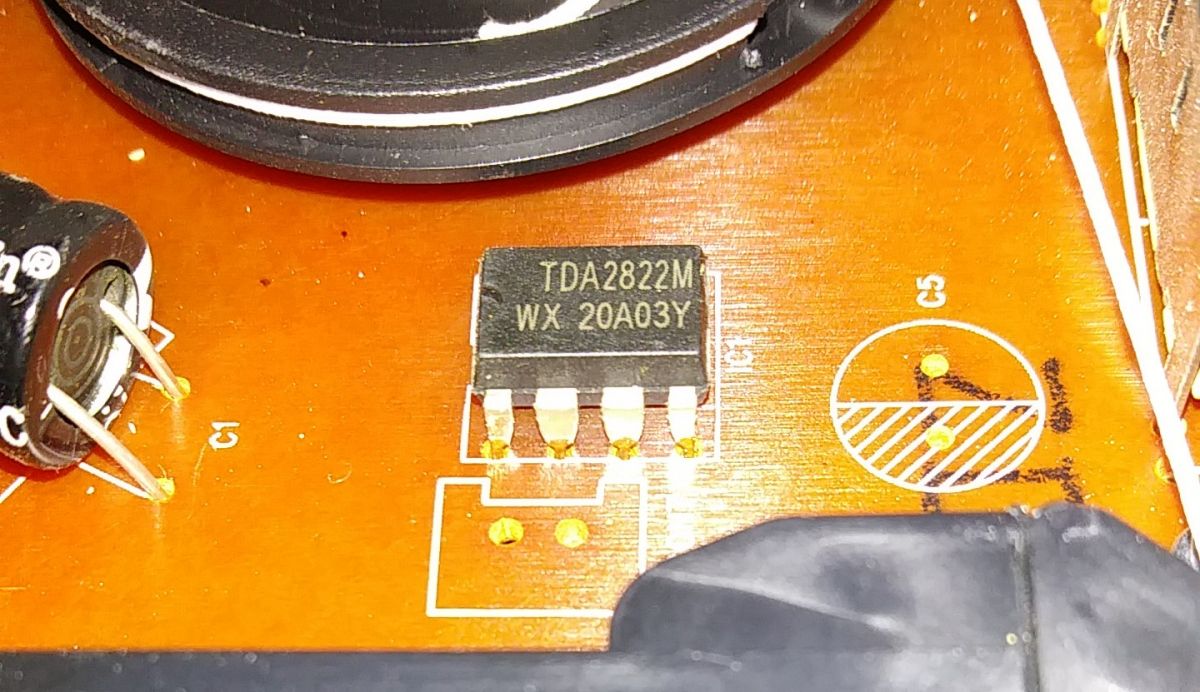

jest też tutaj jednokanałowy wzmacniacz audio, TDA2822M

Błąd. Sam TDA 2822M to wzmacniacz mocy stereofoniczny (dwukanałowy), tyle, że z możliwością spięcia obu kanałów w mostek. Dzięki temu udaje się uzyskać większą moc przy takich samych parametrach obciążenia i zasilania.
Przepraszam za OT.

Tą parafinę chyba ktoś po kilku głębszych rozlewał

@efi222 w starszych radiach często można było spotkać takie gluty parafinowe.

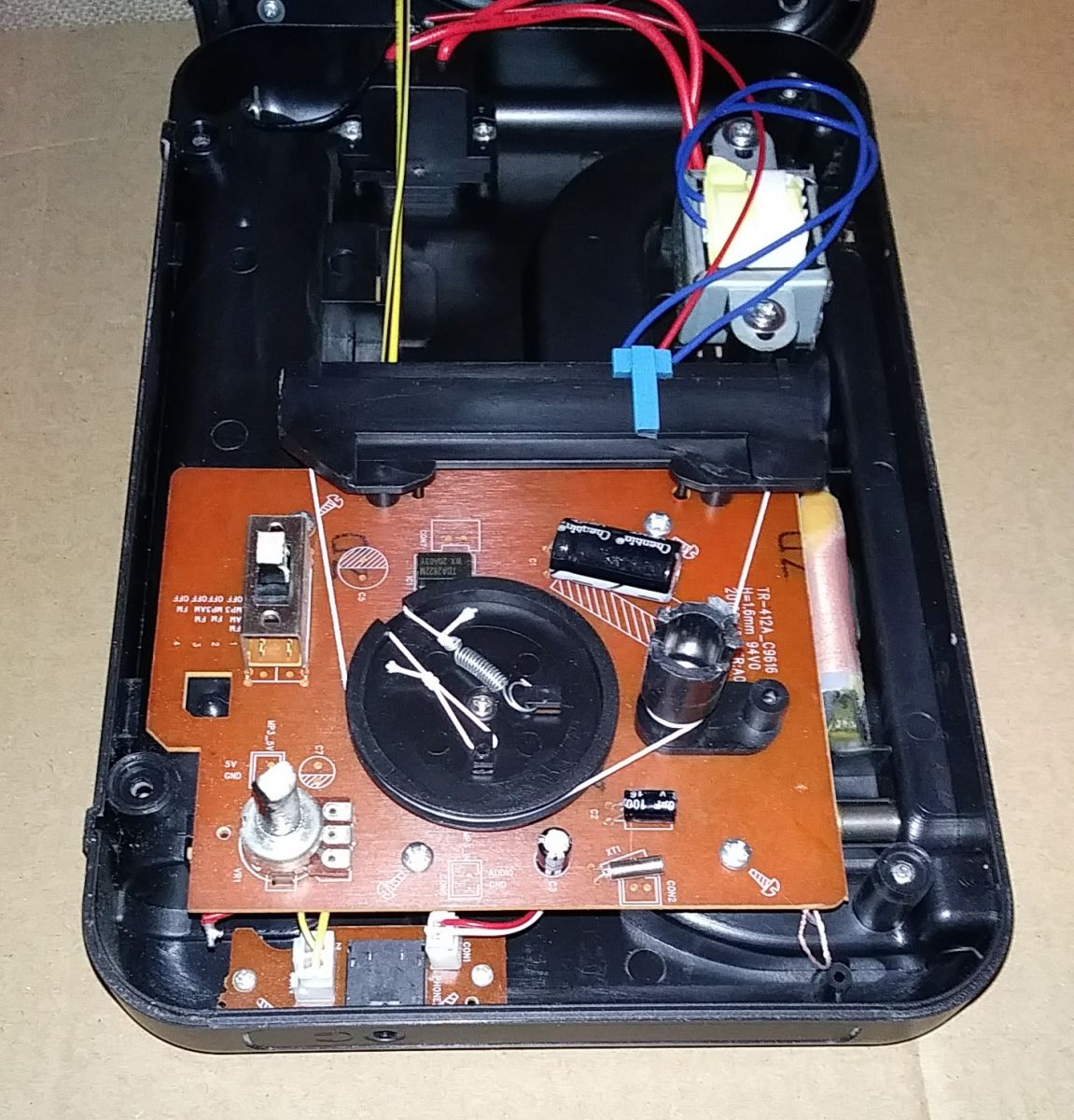

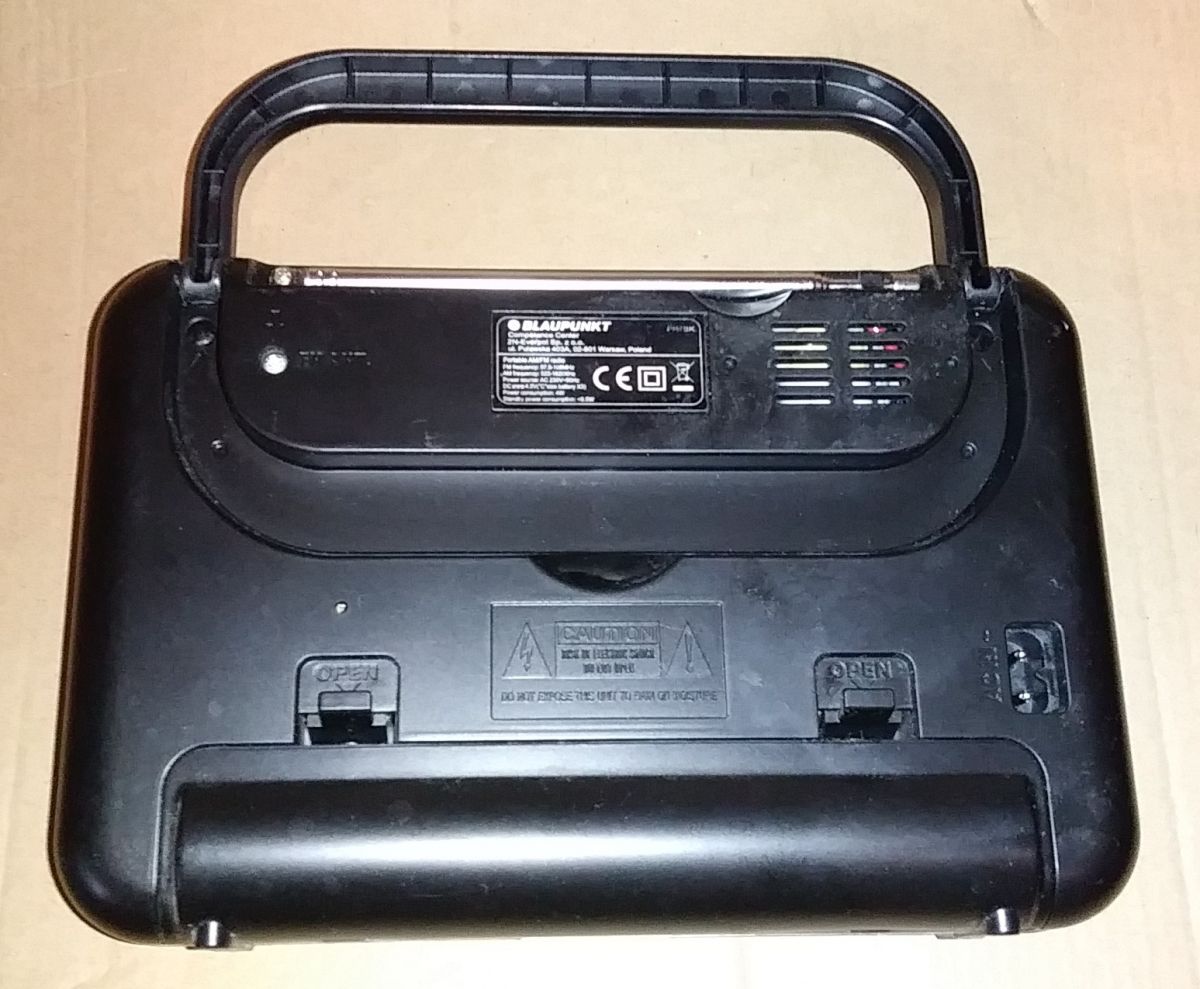

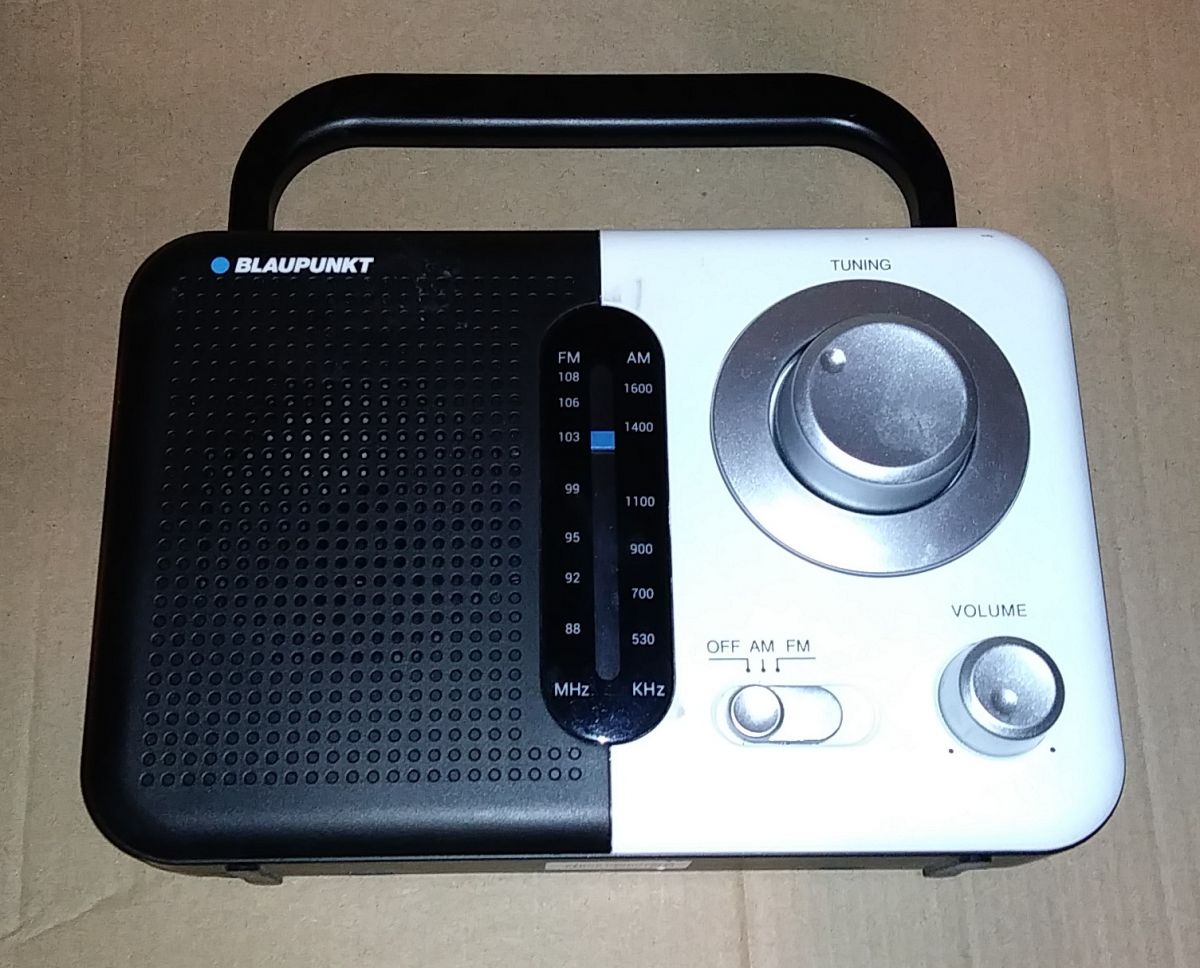

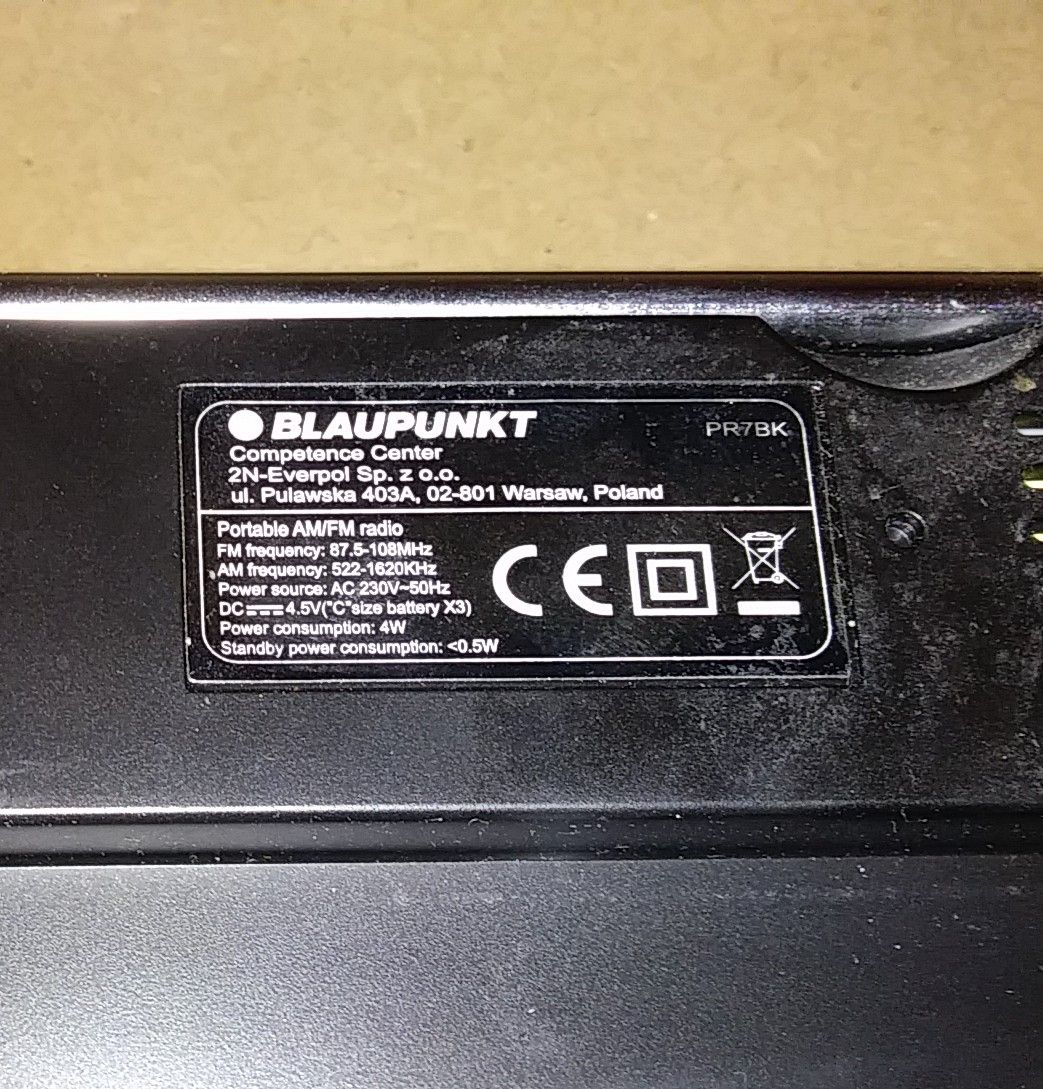

Bardzo podobne trafiłem brandowane Blaupunkt.
Zamieszczam foto-galerię.

No faktycznie - obudowa podobna, ale inna płytka inna skala... Ale podobny . Nawet wielkość taka sama (chyba?). Tylko czy BARDZO podobny?

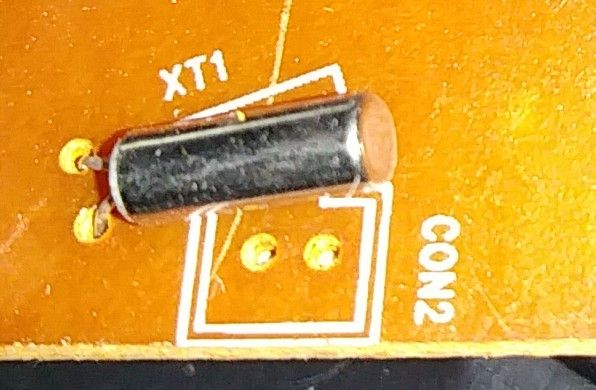

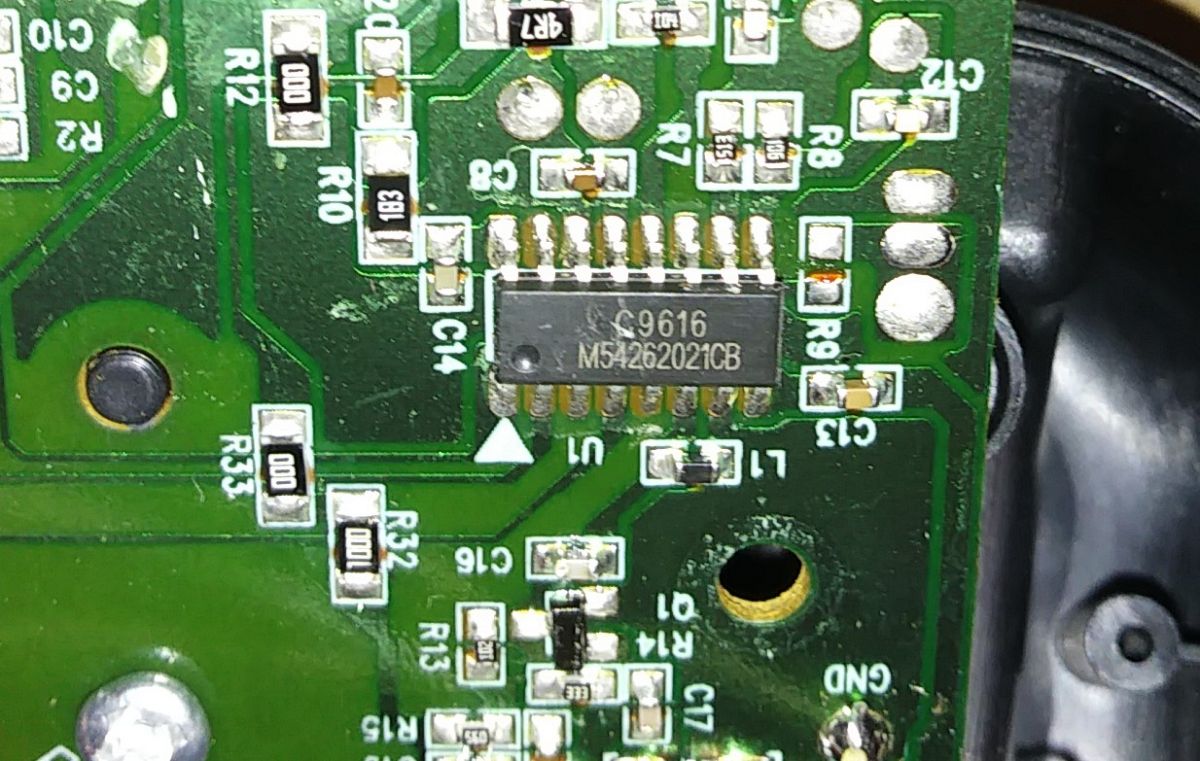

Oparte o zupełnie inny układ, C9616. Wygląda że to układ typu SDR, strojenie ma napięciowe (potencjometrem), brak jakichkolwiek zmiennych pojemności, filtrów, cewek w układzie. Cały odbiór FM/AM załatwia odpowiednio oprogramowany DSP w tym chipie, taktowany kwarcem 32,7kHz i nadzorowany wewnętrznym mikrokontrolerem. Uproszczone to wszystko jednak do granic możliwości.
Pod tym względem to można powiedzieć że to bardzo zaawansowane technologicznie radyjko względem tego tytułowego.
Tylko ciekaw jestem jak wygląda jakość odbioru, odporność na zakłócenia, czułość bo z tym może być niestety różnie w przypadku cyfrowych układów SDR.

W ramach usprawiedliwienia mojego ostatniego postu...
Dawno temu na miejscowym bazarku kupiłem odtwarzacz kasetowy (coś a'la WALKMAN). Wbrew moim wcześniejszym obawom bardzo dobry mechanizm z autorewersem, niski pobór prądu z baterii (starczały przy cichym słuchaniu na ok. tydzień dojazdów do i z pracy) no i oczywiście - stereo. Ponieważ zbliżały się imieniny Syna postanowiłem sprezentować Mu taki sam odtwarzacz. Kilka dni po zakupie pierwszego na tym samym bazarku od tego samego sprzedawcy kupiłem dokładnie taki sam (z wyglądu...) odtwarzacz. Co by zaspokoić sumienie sprawdziłem - gra, ale coś nie do końca poprawnie. Rozebrałem i... i w takiej samej obudowie znalazłem zupełnie inny odtwarzacz! Mechanika uproszczona (jedno koło zamachowe - w "moim" były dwa), głowica jak i cały tor sygnałowy MONO, a do tego inny silnik który pobierał prawie 2x większy prąd....

Tak więc podobna , a nawet IDENTYCZNA obudowa nie gwarantuje dokładnie takiego samego wnętrza.
Jak już kiedyś pisałem w innym temacie : Chińczyk potrafi podrobić wszystko - nawet samego siebie. Najprawdopodobniej ten "mój " egzemplarz był z tych dedykowanych dla konkretnego odbiorcy (wymagającego bardziej) a ten drugi egzemplarz to wersja okrojona do granic możliwości - na rynek wewnętrzny, lub dla mniej wymagającej sieci.
Zresztą nawet we współczesnych wyrobów elektronicznych dostępnych na Ali... (na przykład) można się tak samo naciąć jak ja wtedy. Pod tym samym opisem i nawet tym samym zdjęciem może się ukrywać zupełnie inny jakościowo towar.
Wtedy - kupując na bazarku - trudniej było rozpoznać "dobry/nie dobry"; dziś chociaż można poczytać opis pod aukcją i komentarze klientów...
