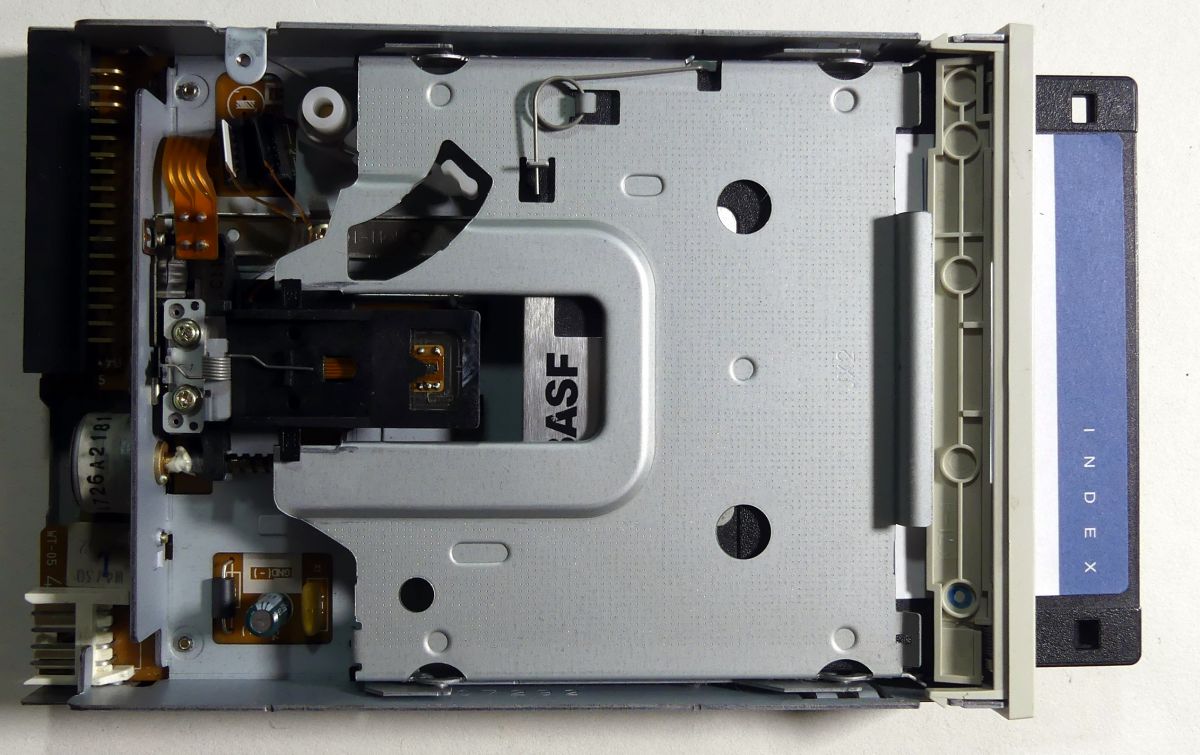

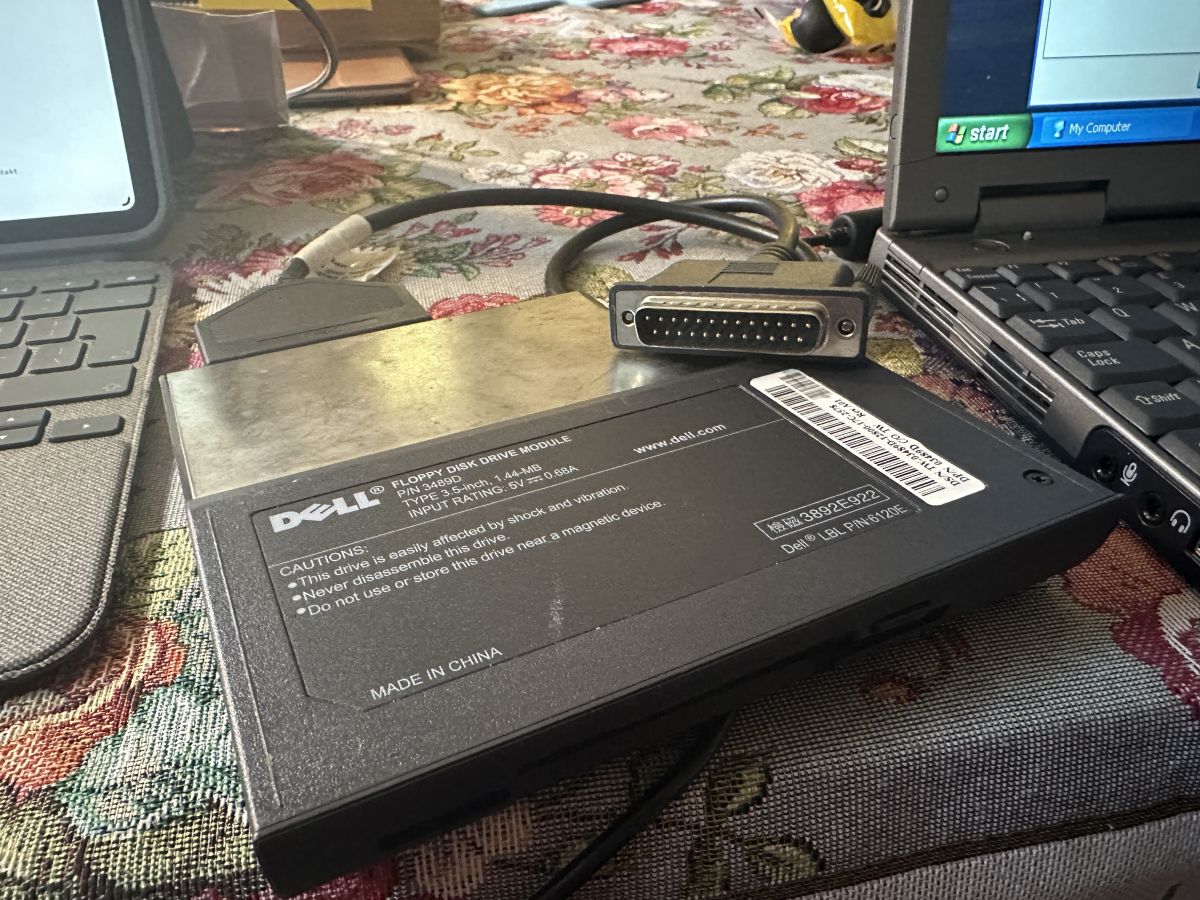

W poprzednim materiale zajrzeliśmy do wnętrza napędu taśmowego, dzisiaj mniej egzotyczne urządzenie napęd FDD. Mimo, że jest to dość znane urządzenie, dla części osób może to być sprzęt, z którego nigdy nie mieli okazji korzystać. Materiał tak jak poprzedni jest uzupełnieniem krótkiego filmu, poprzez zaprezentowanie większej ilości szczegółów konstrukcji urządzenia. Poniżej widok wnętrza po zdjęciu górnej osłony.

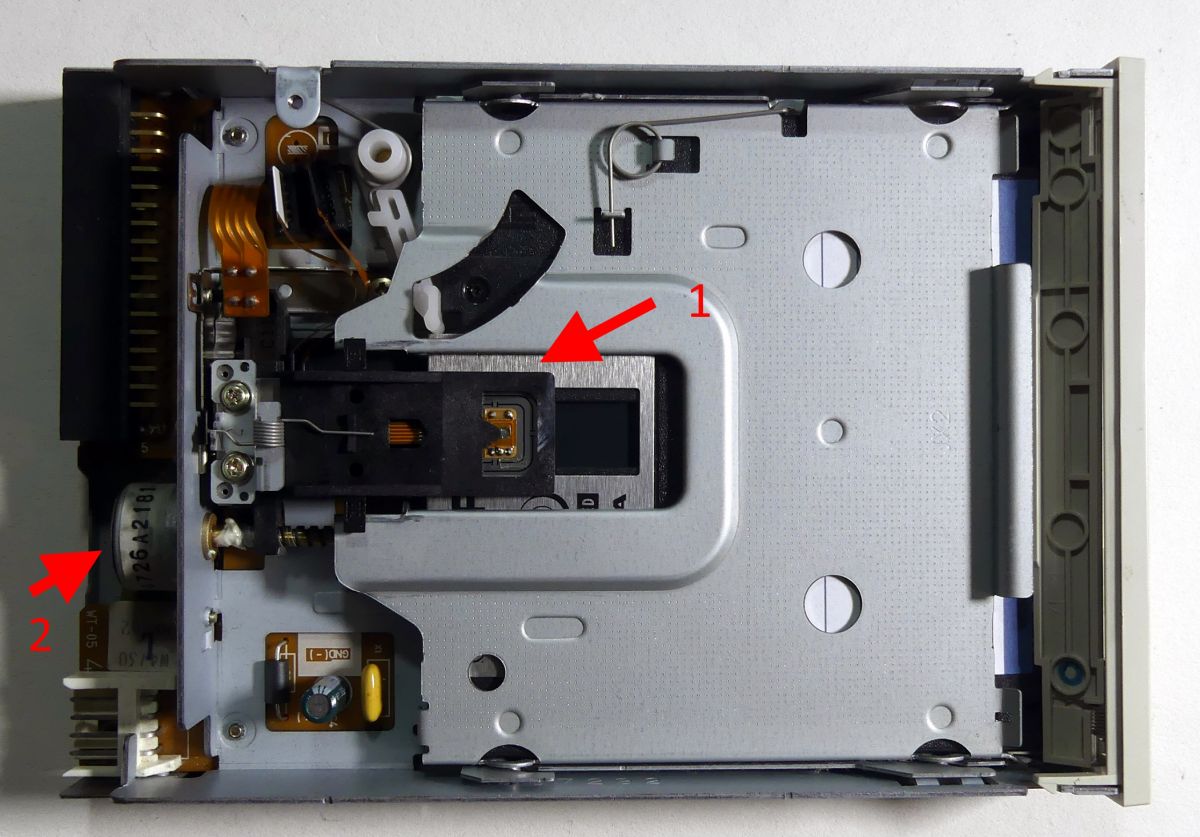

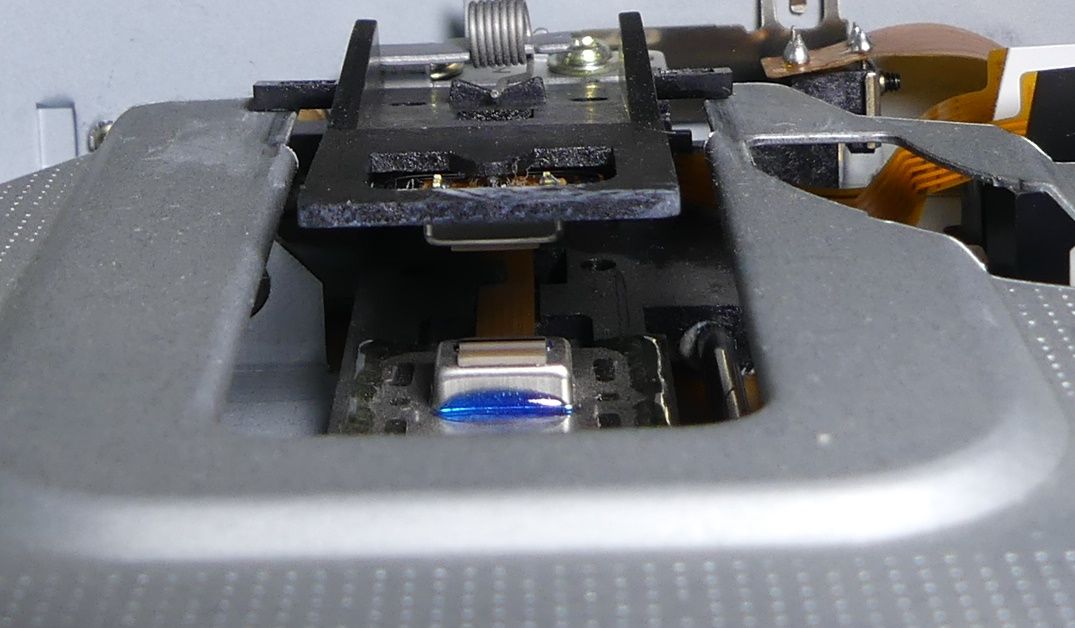

(1) głowice, (2) silnik krokowy przesuwający zespół dwóch głowic.

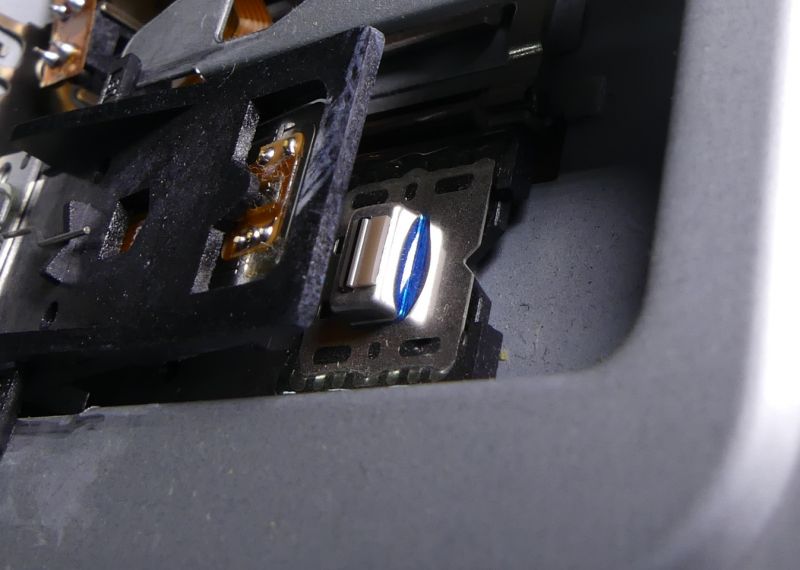

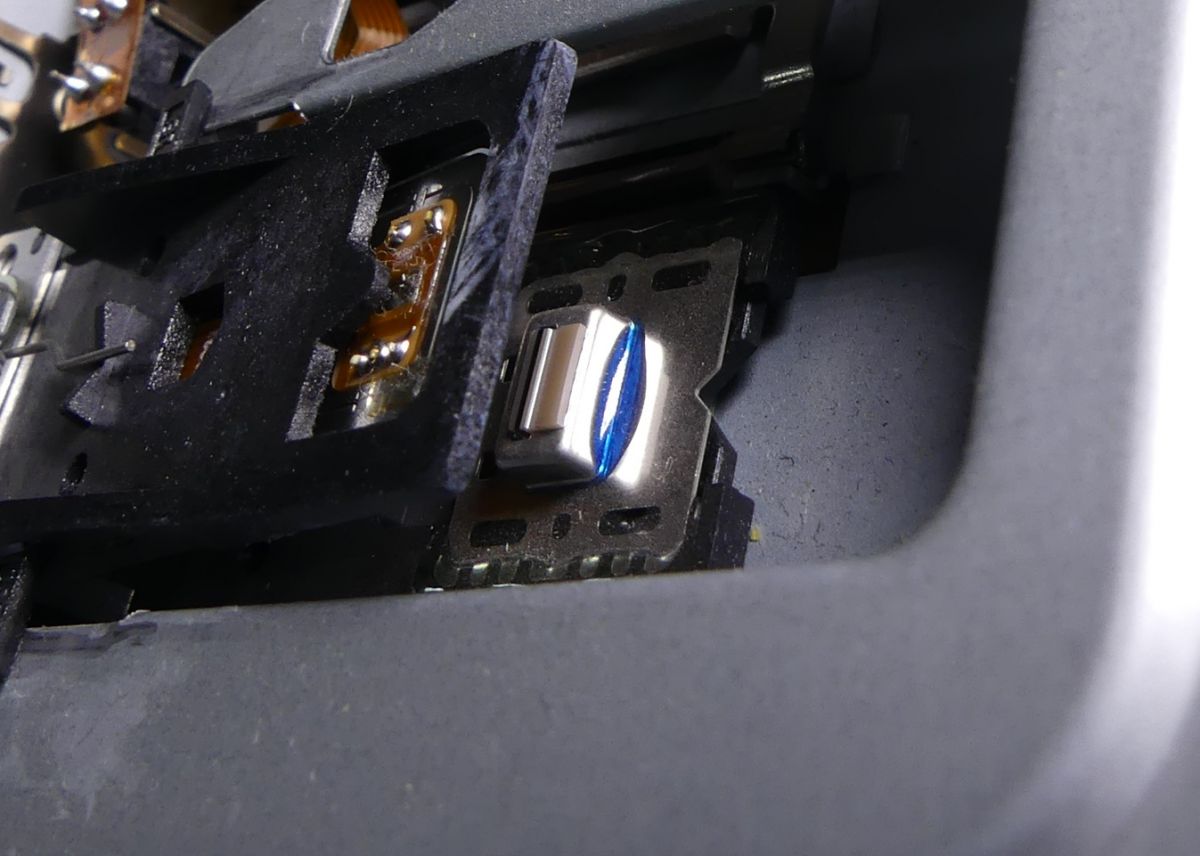

Okrągły elastyczny magnetyczny dysk zamknięty w dyskietce trafia między dwie głowice.

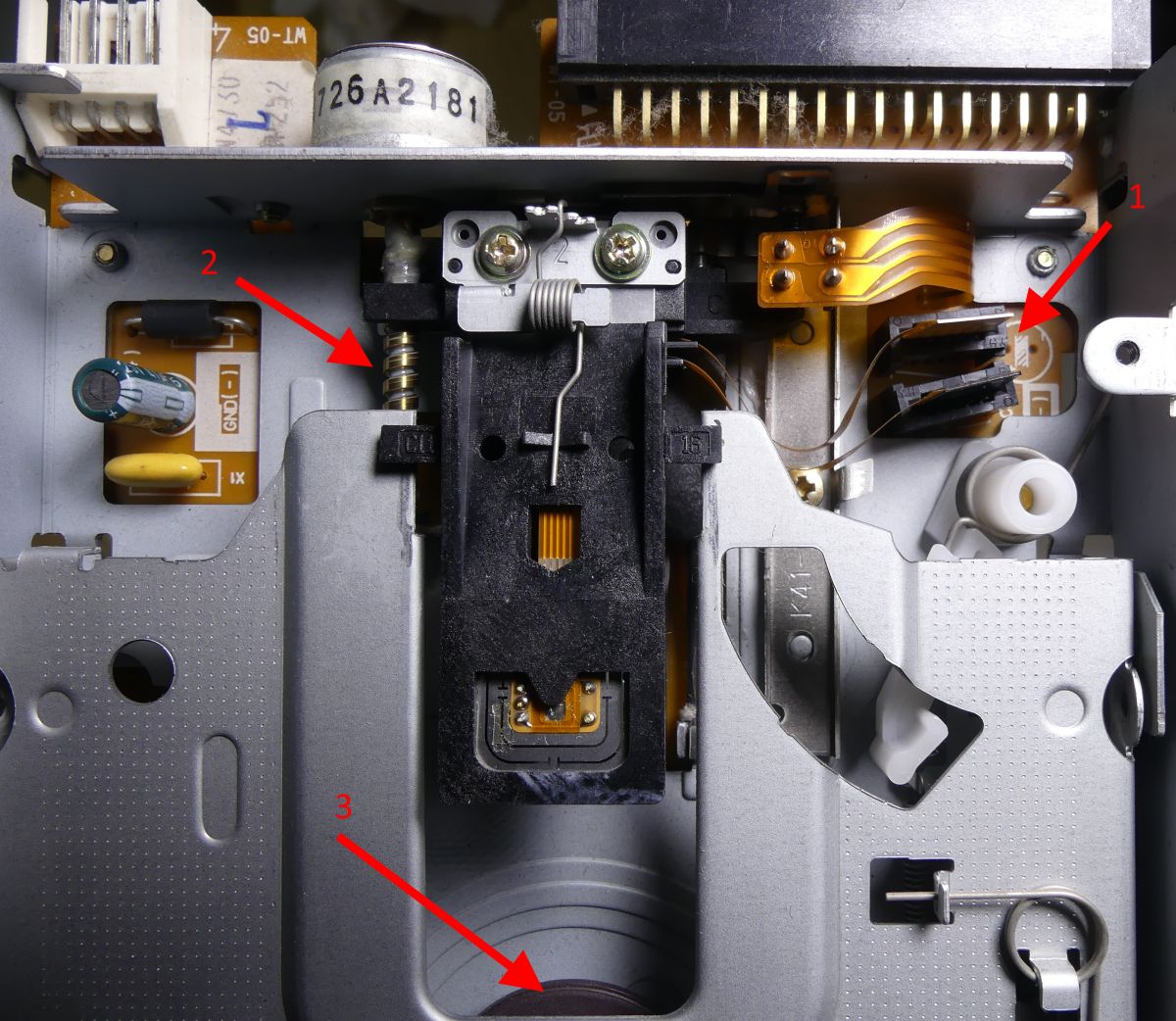

(1) podłączenie sygnałów z dwóch głowic, (2) mechanizm przesuwu głowicy, (3) silnik obracający dyskiem wewnątrz dyskietki.

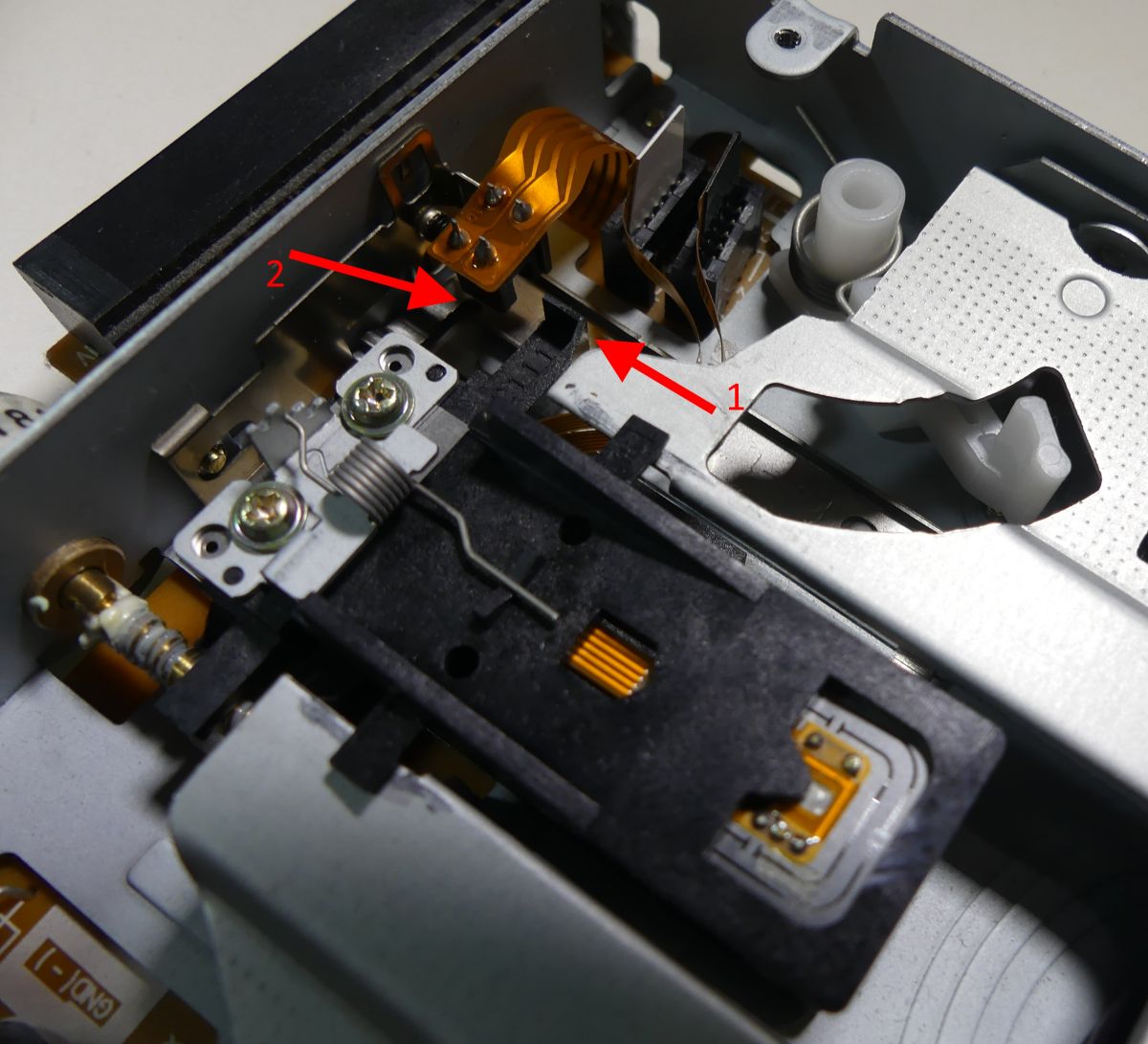

(1) mechanizm pozycjonowania głowicy w położeniu startowym, (2) czujnik optyczny.

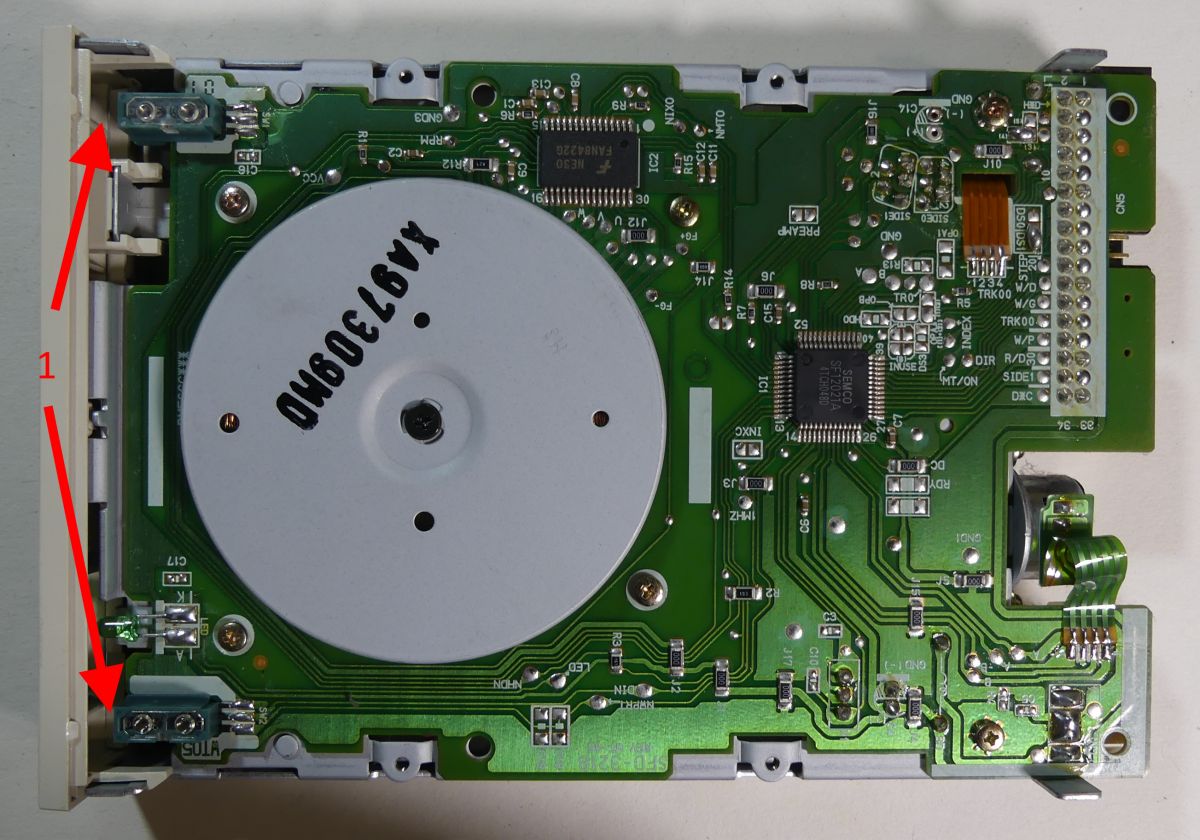

(1) mechaniczne czujniki wykrywające rodzaj dyskietki oraz stan zabezpieczenia przed zapisem. Ilość układów scalonych na PCB została zredukowana do niezbędnego minimum, sterownik silnika napędu dyskietki oraz układ połączony z interfejsem, głowicami oraz silnikiem krokowym przesuwającym głowice.

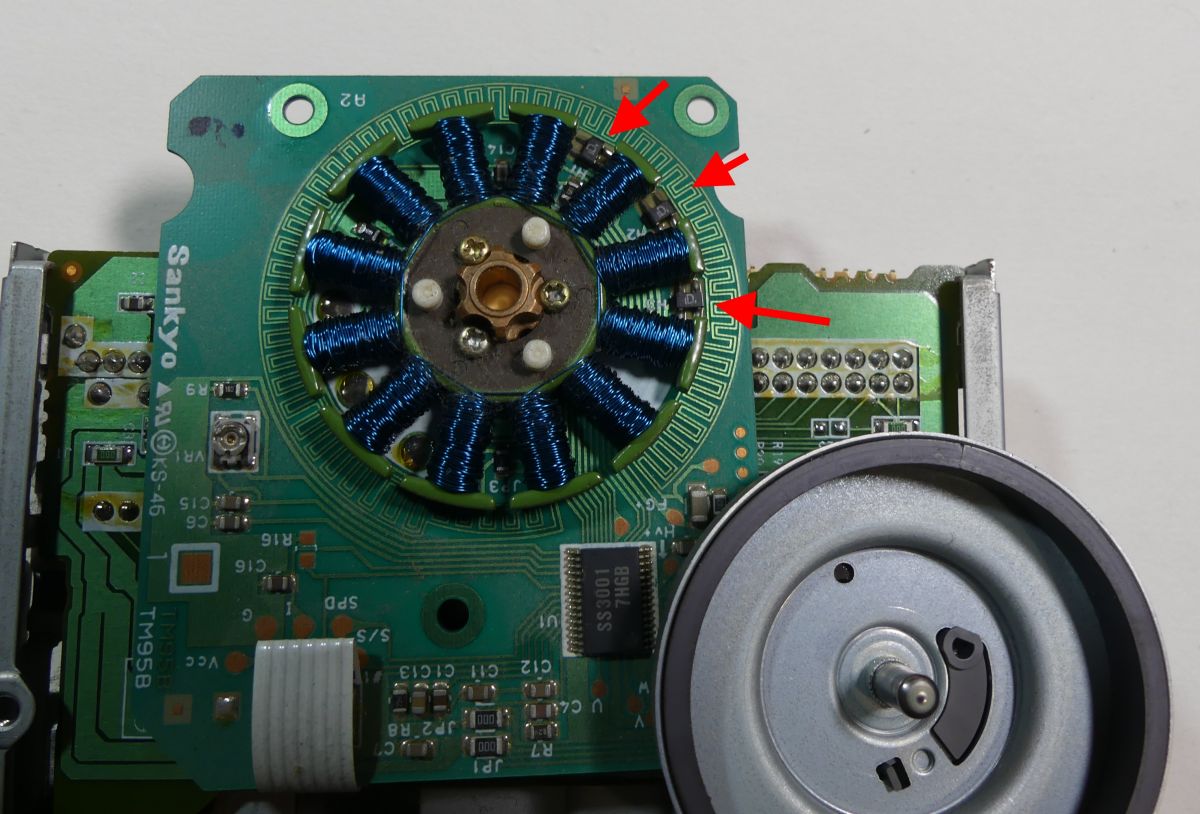

Silnik obracający dyskietką był trudny w demontażu, poniżej silnik z innego modelu FDD. Widoczne hallotrony badające pozycję wirnika.
Dyskietki przetrwały bardzo długo na rynku nośników, być może kombinacja pojemności, ceny i względnej trwałości to umożliwiła. Napędy FDD poza domowymi PCtami pojawiały się także w sprzęcie pomiarowym, maszynach np. CNC a także samolotach.
Czy zdążyliście wykorzystać dyskietki do przenoszenia danych?
Poniżej krótki film prezentujący pracę napędu FDD.
(1) głowice, (2) silnik krokowy przesuwający zespół dwóch głowic.
Okrągły elastyczny magnetyczny dysk zamknięty w dyskietce trafia między dwie głowice.
(1) podłączenie sygnałów z dwóch głowic, (2) mechanizm przesuwu głowicy, (3) silnik obracający dyskiem wewnątrz dyskietki.
(1) mechanizm pozycjonowania głowicy w położeniu startowym, (2) czujnik optyczny.
(1) mechaniczne czujniki wykrywające rodzaj dyskietki oraz stan zabezpieczenia przed zapisem. Ilość układów scalonych na PCB została zredukowana do niezbędnego minimum, sterownik silnika napędu dyskietki oraz układ połączony z interfejsem, głowicami oraz silnikiem krokowym przesuwającym głowice.
Silnik obracający dyskietką był trudny w demontażu, poniżej silnik z innego modelu FDD. Widoczne hallotrony badające pozycję wirnika.
Dyskietki przetrwały bardzo długo na rynku nośników, być może kombinacja pojemności, ceny i względnej trwałości to umożliwiła. Napędy FDD poza domowymi PCtami pojawiały się także w sprzęcie pomiarowym, maszynach np. CNC a także samolotach.
Czy zdążyliście wykorzystać dyskietki do przenoszenia danych?
Poniżej krótki film prezentujący pracę napędu FDD.
